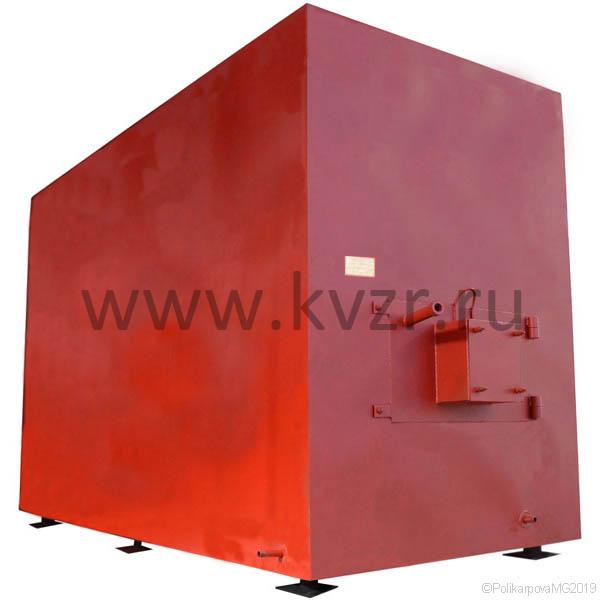

Котел 4.0 МВт на мазуте

Водогрейный котел 4.0 МВт на мазуте это:

• КПД -  85%;
• минимальный расход топлива - 540 кг/ч условного топлива;
• компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке;
• котлы просты в монтаже и удобны в эксплуатации;
• маневренны -быстро выходят на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
• работают в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
• не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
• низкая цена
• Котел российского производства мощностью 4000 КВт является аналогом котлов зарубежных производителей котельного оборудования, таких как: Ferroli, Viessmann, Baxi, PROTHERM, Buderus Logano, Kiturami, Arcus, Rossen.

Водогрейный котел 4000 КВт на мазуте имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке.

Отопительный мазутный котел мощностью 4.0 МВт, предназначены для получения горячей воды номинальной температурой на выходе из котла 95 115 °С рабочим давлением до 0,6 МПа, используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Водогрейный котел предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды.

Устройство котла 4.0 МВт на мазуте

Топочное пространство промышленного котла 4.0 МВт на мазуте выполнено газоплотным. Газоплотность топки обеспечивается вваркой стальной полосы между охлаждаемых труб котла. Конвективные пакеты выполняются в виде плотных регистров и вставляются в котле друг напротив друга в шахматном порядке.

 Устроенная таким образом поверхность нагрева имеет обширную полезную площадь, участвующую в передаче тепла, и максимальный коэффициент теплопередачи, горячие дымовые газы на выходе из котла охлаждаются до температуры 160-180 °С. Кроме того, организация данным образом трубной системы котла обеспечивает его компактность, что также является его неоспоримым преимуществом.

Принцип работы мазутного водогрейного котла 4.0 МВт

Топливо в топку подается горелкой и сгорает в топке котла. Горячие газы омывают трубную систему и нагревают воду. Максимальная температура воды в котле 115 град.

Циркуляция воды в котельном агрегате производится циркуляционным насосом.

Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом. Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. При работе с импортными горелками под наддувом установка дымососа не требуется. После газоходов газы через дымовую трубу поступают в атмосферу.

Мазутный водогрейный котел 4.0 МВт должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение, регулирует работу горелки.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все котельно-вспомогательное оборудование для подключения мазутного котла 4.0 МВт вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

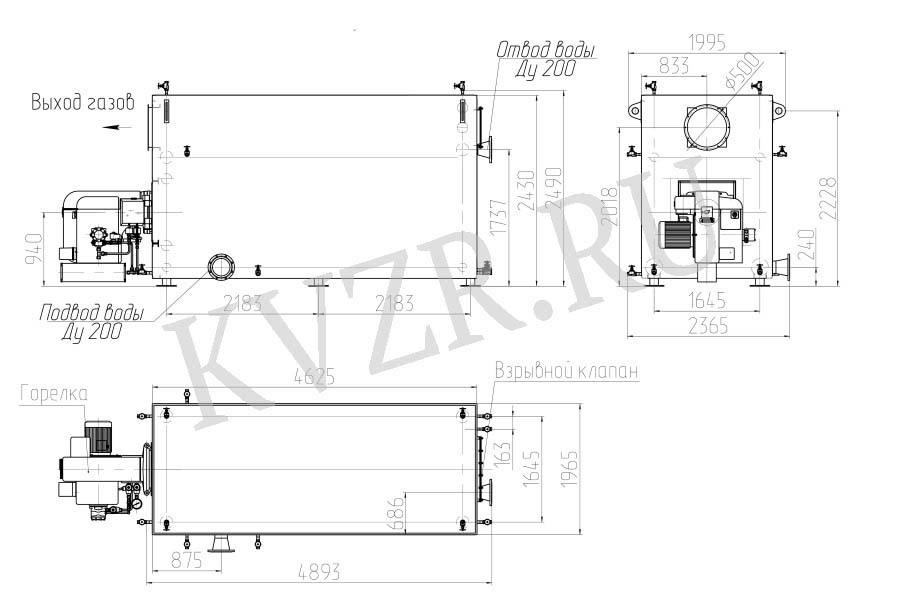

Чертеж отопительного мазутного котла 4.0 МВт

Котел 4.0 МВт на мазуте устанавливается на раму. Рама котла выполнена из швеллера и ставится на опоры. Опоры котла крепятся к ровной подготовленной поверхности анкерными болтами, за счет чего отпадает необходимость в изготовлении фундамента. Блок горелки закрепляется на фронтовой плите с помощью болтовых соединений. Фронтовая плита закреплена на котле при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора фронтовой обшивки и изоляции.

Крепления и амбразура под горелку на фронтовой плите изготавливается под выбранную заказчиком горелку. За счет универсальной конструкции топочной камеры, мазутный  водогрейный котел 4.0 МВт может работать с широким рядом горелочных устройств отечественного и импортного производства - ГБЛ, WEISTHAUPT, Oilon, горелки фирм UNIGAS и ECOFLAM.

Выход газов в котле происходит сверху. В случае необходимости возможно изготовление опускного газохода.

Схема подключения мазутного котла 4.0 МВт

Комплект поставки котла 4.0 МВт на мазуте

Отопительный котел 4.0 МВт, запорные вентили, предохранительные клапаны, термометры, манометры, трехходовые краны, паспорт и инструкция по эксплуатации водогрейного котла.

Мазутный котел мощностью 4000 КВт работает под наддувом, без дымососа.

Купить котел 4.0 МВт на мазуте

Для того что бы купить котел 4.0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
