Котлы и котельные установки

Котлы и котельные установки служат для превращения химической энергии горения топлива в тепловую. Тепловая энергия сгорающего топлива передается теплоносителю (воде, пару, незамерзающим жидкостям), который по магистральным трубопроводам подается потребителю для различных целей. Это отопление помещений любого типа и объема, снабжение горячей водой для бытовых и производственных нужд, обеспечение паром технологических процессов в различных отраслях промышленности.

ПЕРЕЙТИ В КАТАЛОГ ПРОДУКЦИИ ЗАВОДА

Виды котельных установок

В зависимости от назначения котельные установки подразделяются на:

• отопительные водогрейные котлы и котельные установки используются в целях отопления, горячего водоснабжения и вентиляции;

• отопительно-производственные котельные установки помимо отопления, горячего водоснабжения служат для технологического паро- и водоснабжения;
• производственные паровые котлы и котельные установки для технологического теплоснабжения.

Основное и вспомогательное котельное оборудования

Котлы и котельные установки представляют собой единый комплекс, обеспечивающий решение задач получения и передачи теплоносителя потребителю.

Котельное оборудование бывает основным и вспомогательным.

Основное котельное оборудование состоит из котла с топочной и конвективной частями, каркаса с обмуровкой, теплоизоляцией и обшивкой, лестниц и помостов для обслуживания, арматуры и гарнитуры котла, экономайзера, пароперегревателя.

К вспомогательному котельному оборудованию относятся дутьевые вентиляторы и дымососы, питательные, циркуляционные насосы, водоподготовительные и пылеприготовительные системы, системы топливоподачи и золошлакоудаления, (для котлов на твердом топливе), мазутное хозяйство (для котлов на жидком топливе), горелки и газорегуляторные станции (для газовых котельных), газоходы и дымоходы, дымовые трубы, контрольно-измерительные приборы и котельная автоматика.

Конструкция котла и назначение оборудования

Котел состоит из топочной и конвективной частей. В топочной части происходит сгорание топлива, в конвективной передача получаемого тепла теплоносителю. Каркас котла представляет собой несущую металлическую конструкцию с обмуровкой, теплоизоляцией из листов ПТЭ и обшивкой стальными листами.

Арматура котла служит для регулирования расходов транспортируемых веществ. Она подразделяется на запорную (вентили, задвижки, краны), регулирующую (вентили и клапаны), предохранительную (пружинные, грузовые и обратные клапаны), контрольную (для определения наличия и уровня вещества в трубопроводе) и специальную.

Гарнитура котла служит для контроля и обслуживания топки и газоходов котла: лазы, гляделки, затворы, заслонки, клапаны и обдувочные аппараты.

Водяной экономайзер обогревается продуктами сгорания котла и служит для подогрева или испарения поступающей в котел воды.

Пароперегреватель повышает температуру пара выше температуры насыщения
Котлы и котельные установки также комплектуются дополнительным оборудованием.

Тягодутьевые устройства (вентиляторы, воздуховоды, газоходы, дымососы и дымовая труба служат для ввода воздуха в топку котла и удаления газовых продуктов сгорания.
Для подачи воды в котел и затем в тепловую сеть служит питательное и подпиточное котельное оборудование: насосы, трубопроводы, баки. Для подогрева и химводоподготовки поступающей воды, а также для очистки ее от примесей служит водоподготовительное оборудование.

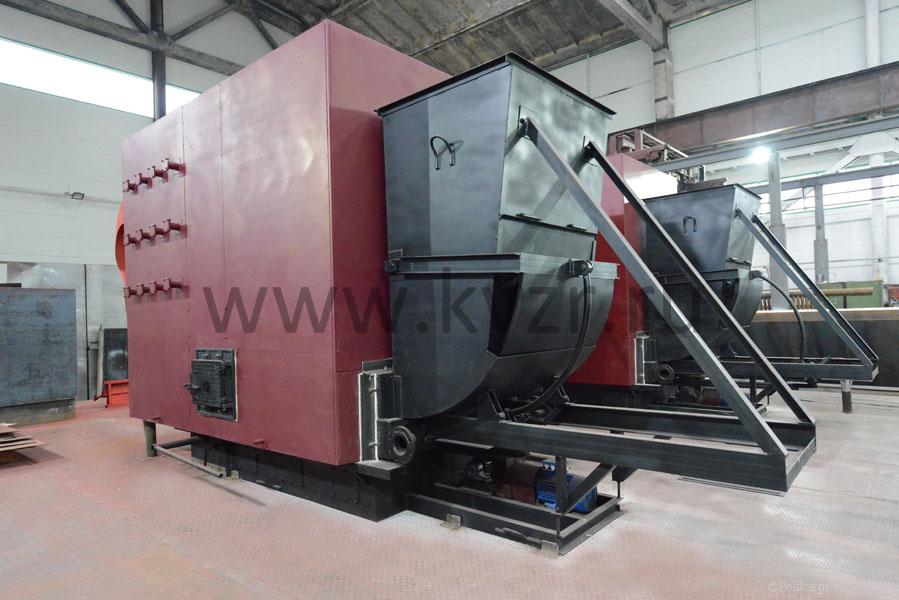

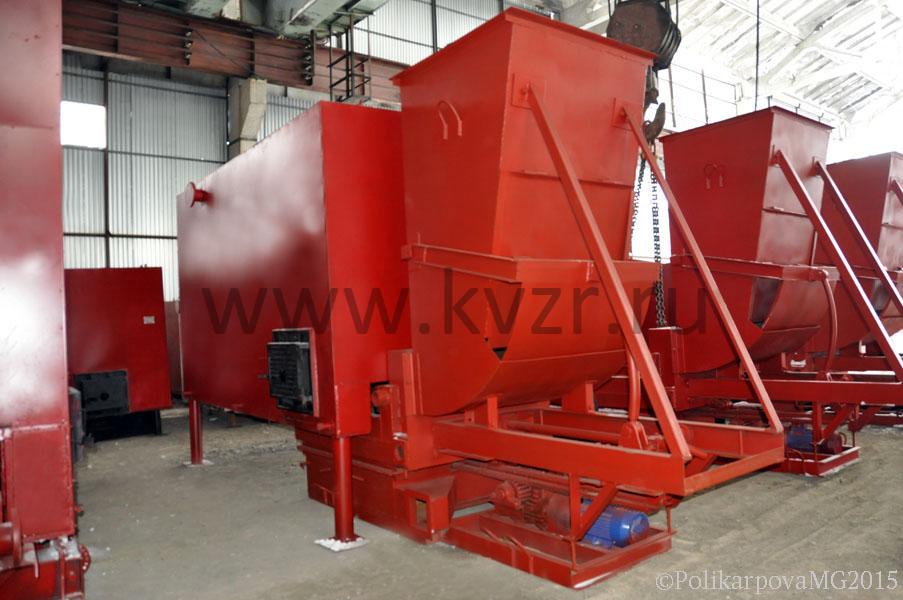

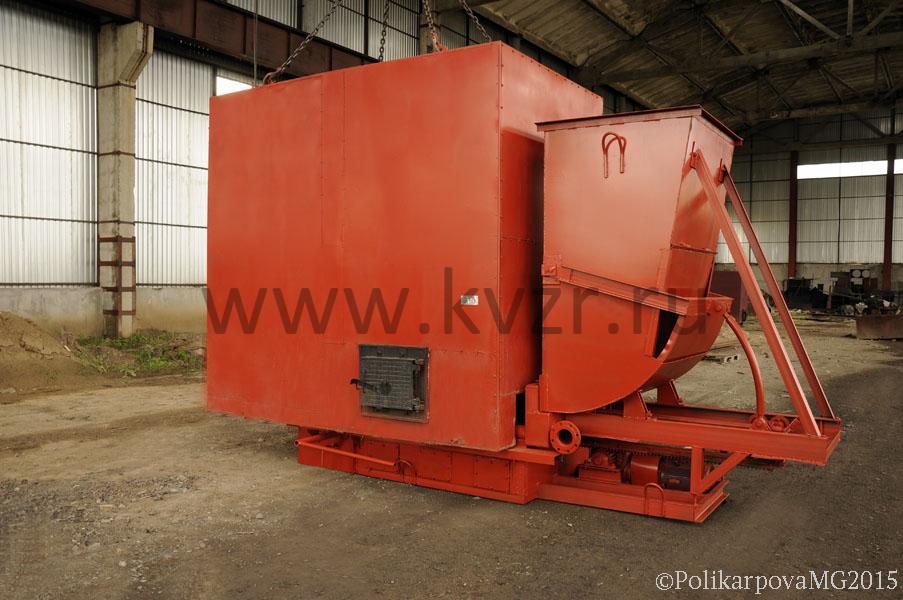

Система топливоподачи зависит от вида котельной. Котлы и котельное оборудование на твердом топливе включают механизированные устройства для подачи топлива: погрузчики, подъемники, транспортеры, дробилки, щепо- и металлоуловители. Для удаления продуктов сгорания в твердотопливных котельных используются механические, гидравлические, пневматические и комбинированные методы.

При сжигании газового и жидкого топлива применяют газовые горелки, мазутные форсунки и комбинированные газомазутные горелки.

Контрольно-измерительные приборы и автоматы обеспечивают бесперебойную и согласованную работу всех систем котла и котельной установки.
