Топки

Классификация топочных устройств

В отопительно-производственных котельных в зависимости от рода сжигаемого топлива и мощности водогрейных котлов применяют топки со слоевым и камерным сжиганием. В слоевых топках сжигают различные разновидности твердого топлива, в камерных топках сжигают твердое топливо в пылевидном состоянии, жидкое и газообразное. Слоевое сжигание твердого топлива экономически целесообразно применять под котлами паропроизводительностью до 35 т/ч; при большей мощности следует переходить на камерное сжигание.

Слоевые топки крайне разнообразны и подразделяются по целому ряду признаков:

• по характеру обслуживания;
• по разме­щению и состоянию слоя;
• по компоновке с водогрейными котлами.

Топки бывают с ручным обслуживанием, полумеханические и полностью механизированные, с неподвижным слоем, со слоем, перемещающимся по неподвижной решетке или совместно с колосниковой решеткой. Большинство топочных конструкций размещают вне пределов основных поверхностен нагрева котлов, в связи с чем их и называют внешними топками. Топки же, расположенные внутри жаровых труб жаротрубных котлов или между секциями чугунных котлов, получили название внутренних.

Колосниковые решетки или ручные топки

Прежде всего необходимо иметь в виду, что топки с ручным обслуживанием можно применять лишь к водогрейным котлам паропроизводительностью до 2,5 т/ч (или соответственно теплопроизводительностью 1,5 Гкал/ч), т. е. примерно при расходе топлива не свыше 1000 кг/ч. На простых колосниковых решетках можно сжигать почти все разновидности твердого топлива: дрова и торф (правда, если их влажность не превышает W =40 %), бурые и каменные угли и антрациты.

К отличительным особенностям простой колосниковой решетки при сжигании различных видов твердого топлива относятся переменное расстояние от уровня загрузочной дверцы до колосникового полотна, тип применяемых колосников, количество обслуживаемых топочных дверей, располагаемых на фронтовой стене по высоте, необходимость устраивать своды, перекрывающие топку, и, наконец, наличие или отсутствие зольных бункеров. Ручные колосниковые решетки составляют только из неподвижных колосников, с частично опрокидывающимися и, наконец, со всеми поворотными колосниками. Последние решетки (РПК) в настоящее время наиболее распростране­ны, и для ручного обслуживания их выпускают нескольких типоразмеров.

Полумеханические топки РПК

К полумеханическим топкам, предназначенным для сжигания твердого топлива, относятся такие, в которых механизируются лишь отдельные операции, составляющие топочный процесс. Например, механизируется или подача и заброс топлива на решетку, или шуровка и шлакозолоудаление. Топки ПМЗ-РПК наиболее распространенные полумеханические (пневмомеханические забрасыватели с решеткой, состоящей из поворотных колосников). Эти топки предназначены для сжигания широкого ассортимента углей и антрацитов, за исключением лишь бурых углей повышенной влажности (W 36 %) и штыковых антрацитов. Наиболее эффективно в них сжигается дробленый уголь с размерами куска 30-35 мм при содержании мелочи (до 3 мм) не более 30 %.

Топливо по неподвижной колосниковой решетке разбрасывается с помощью вращающихся лопастей забрасывателя. Ротор забрасывателя приводится в движение электродвигателем. Электродвигатель является общим для всех забрасывателей, установленных на фронте топки, его мощность составляет от 1 до 2 кВт. Число забрасывателей зависит от ширины топки. Рекомендуемая ширина обслуживания для одного забрасывателя - не более 1000 м., В помощь механическим забрасывателям через расположенные возле них сопла в топку под давлением, равным давлению в дутьевом канале, подается воздух в количестве 20% общего расхода.

В топках полностью механизировал лишь заброс топлива на колосниковую решетку, шуровку же слоя, а также шлакозолоудаление выполняют ручным способом. Нагрузка топки регулируется изменением подачи топлива питателем, а также изменением количества подаваемого воздуха. Колосниковую решетку набирают из тех же поворотных колосников, которые применяют и в ручных топ­ках, но длина этих решеток может быть более 3 м.

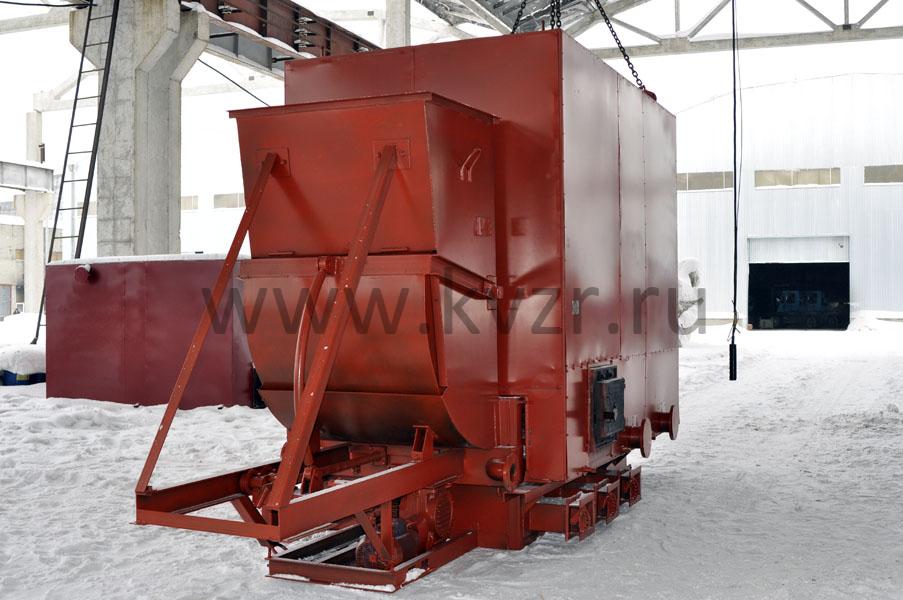

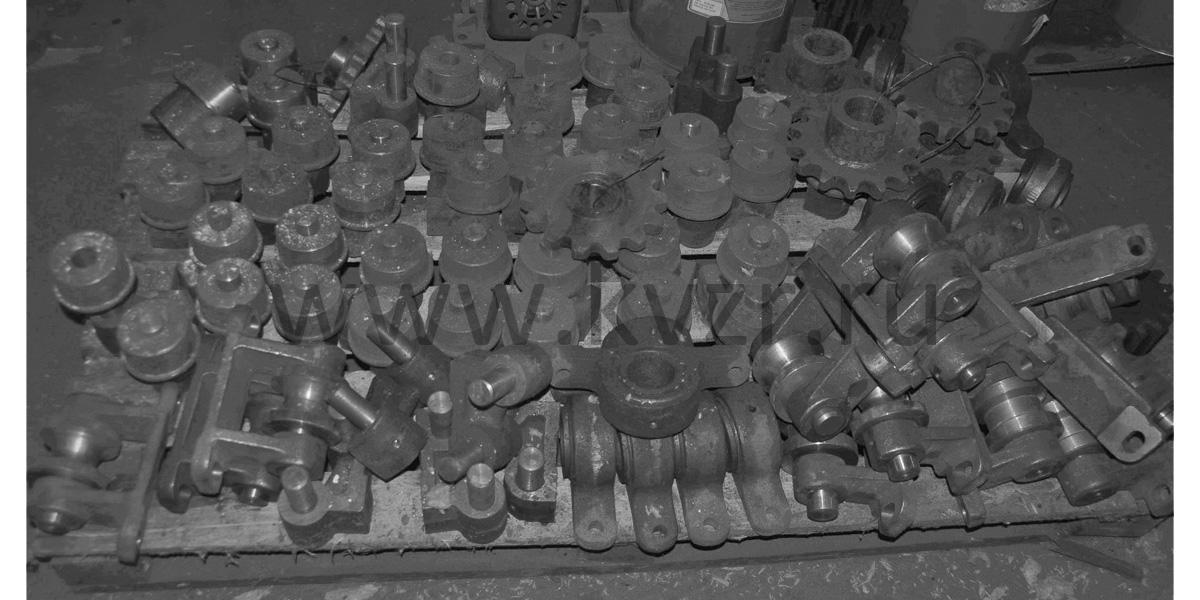

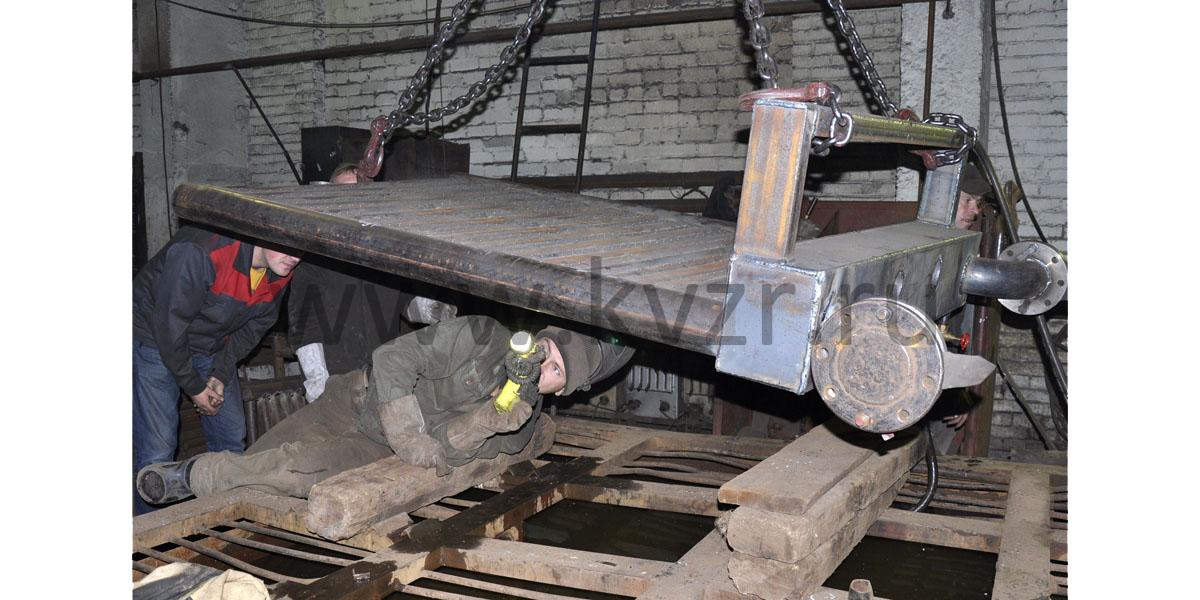

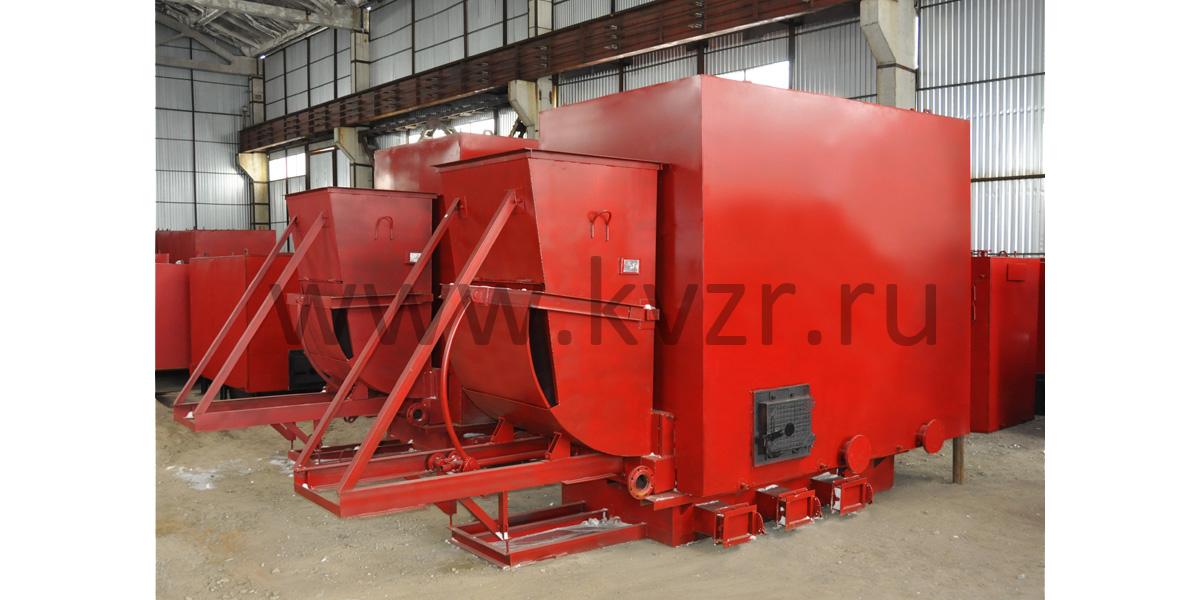

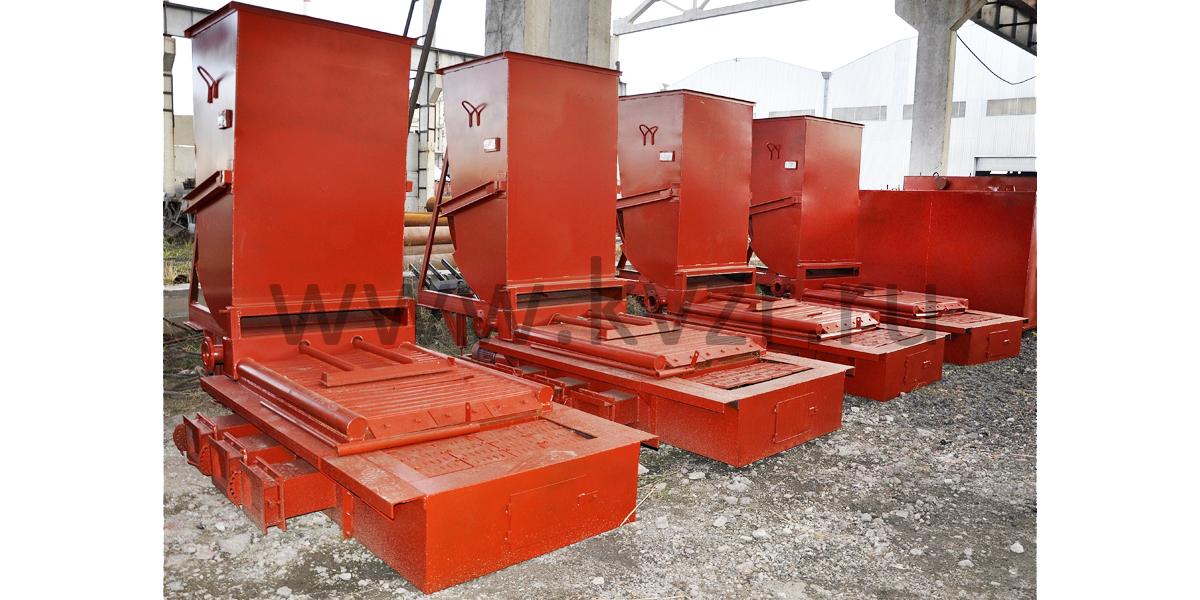

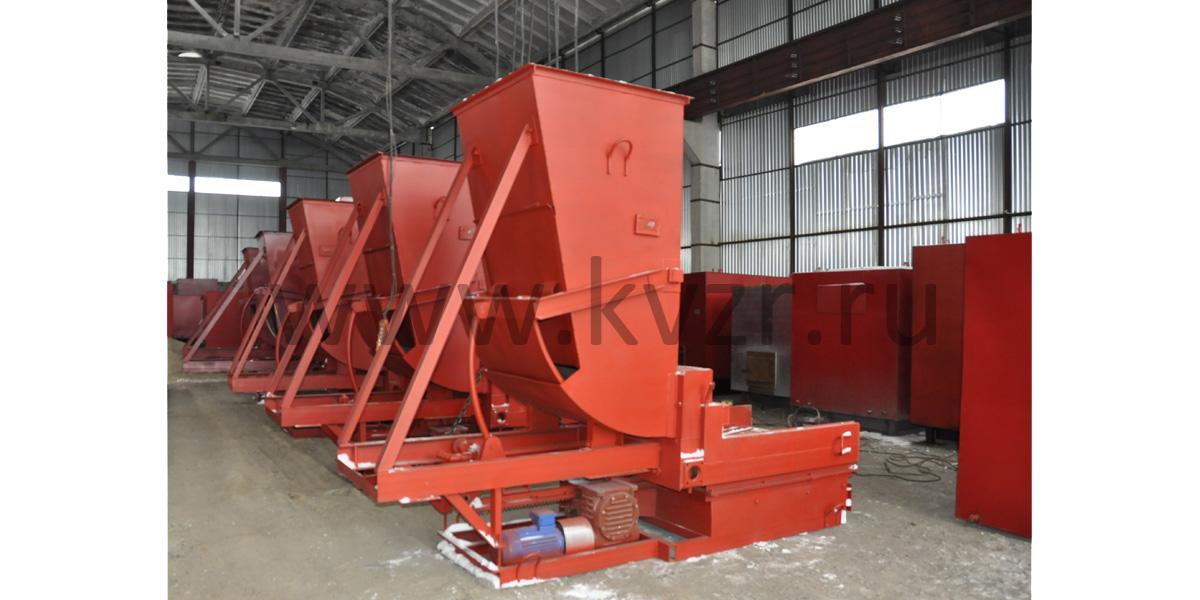

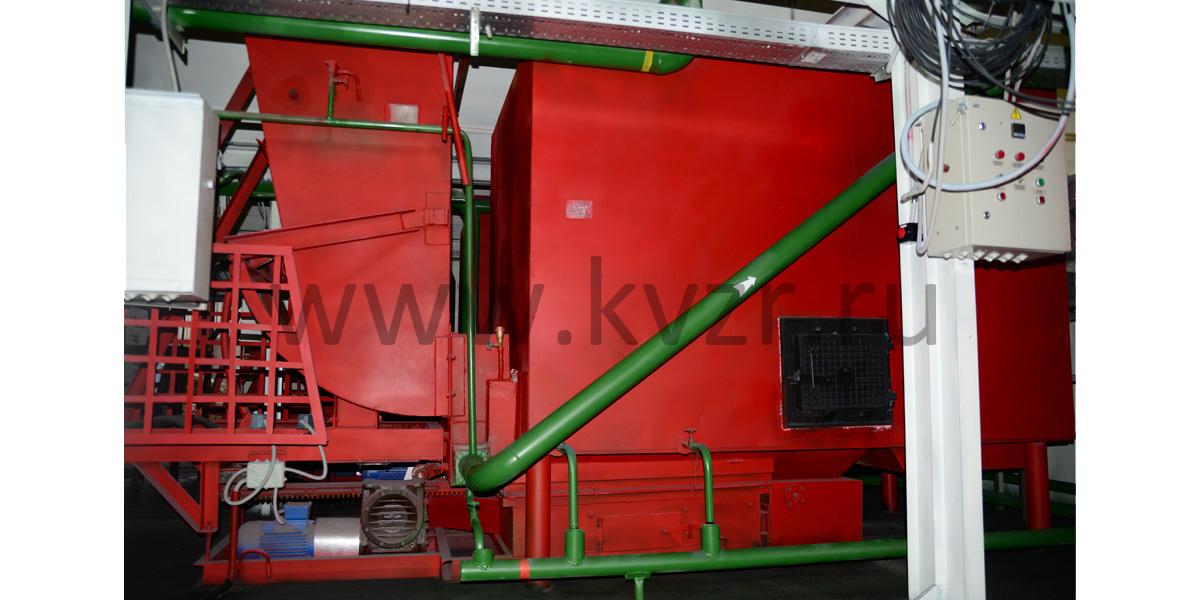

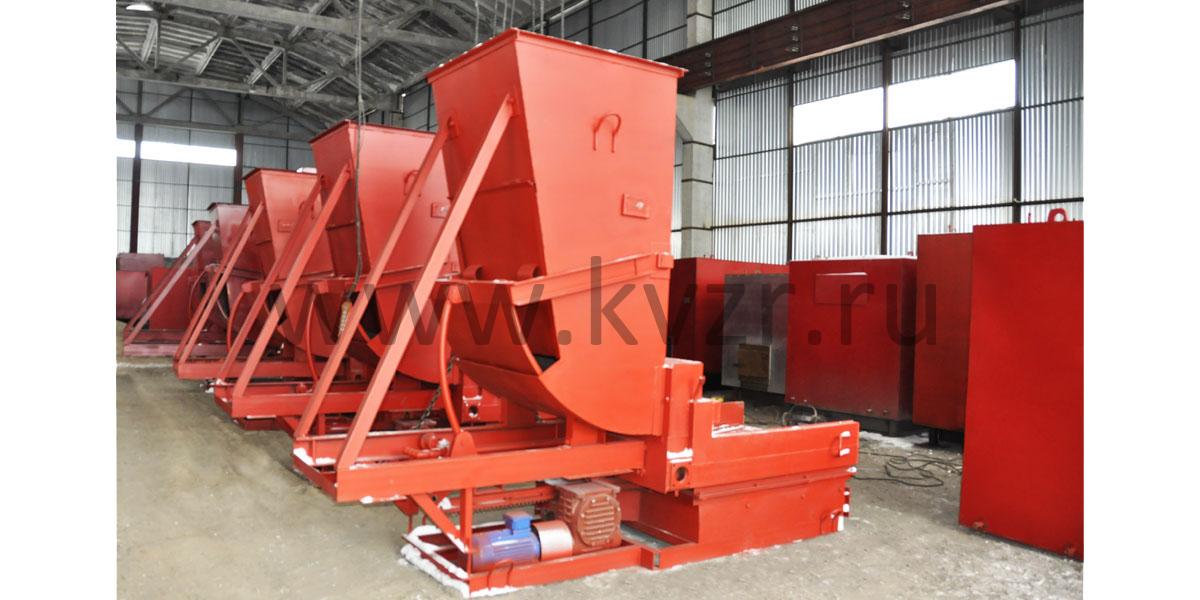

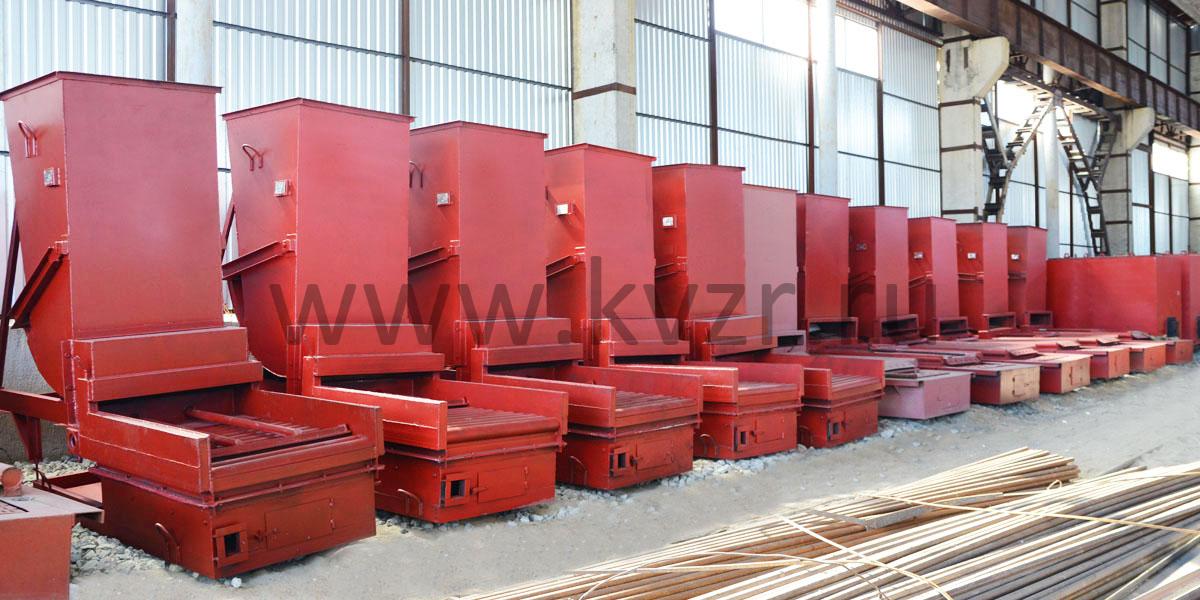

Топки ТШПМ

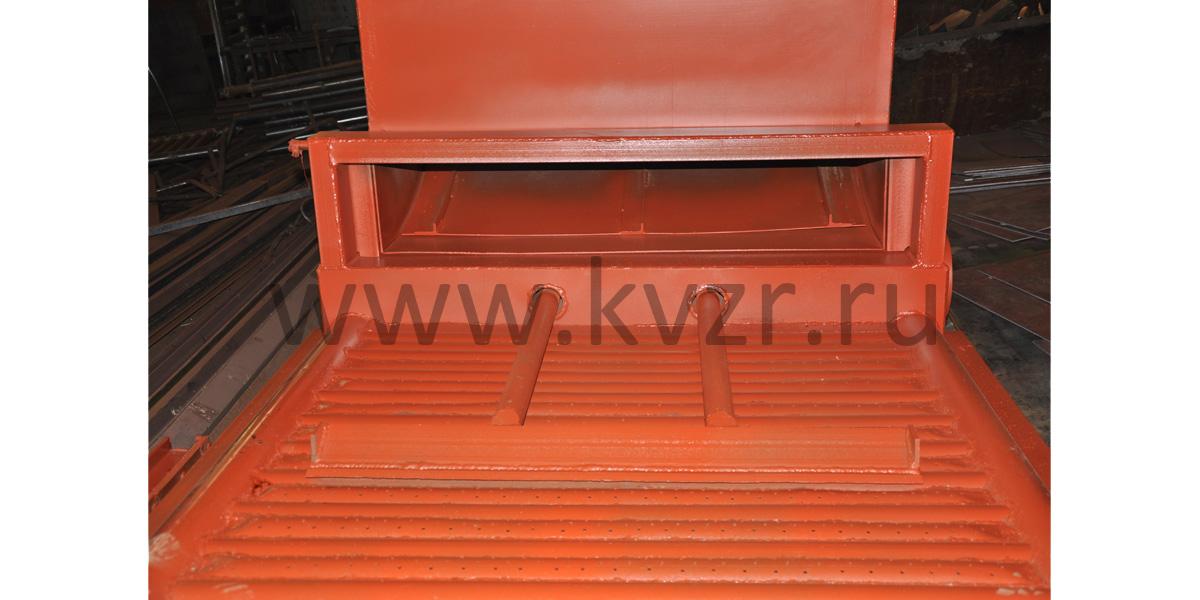

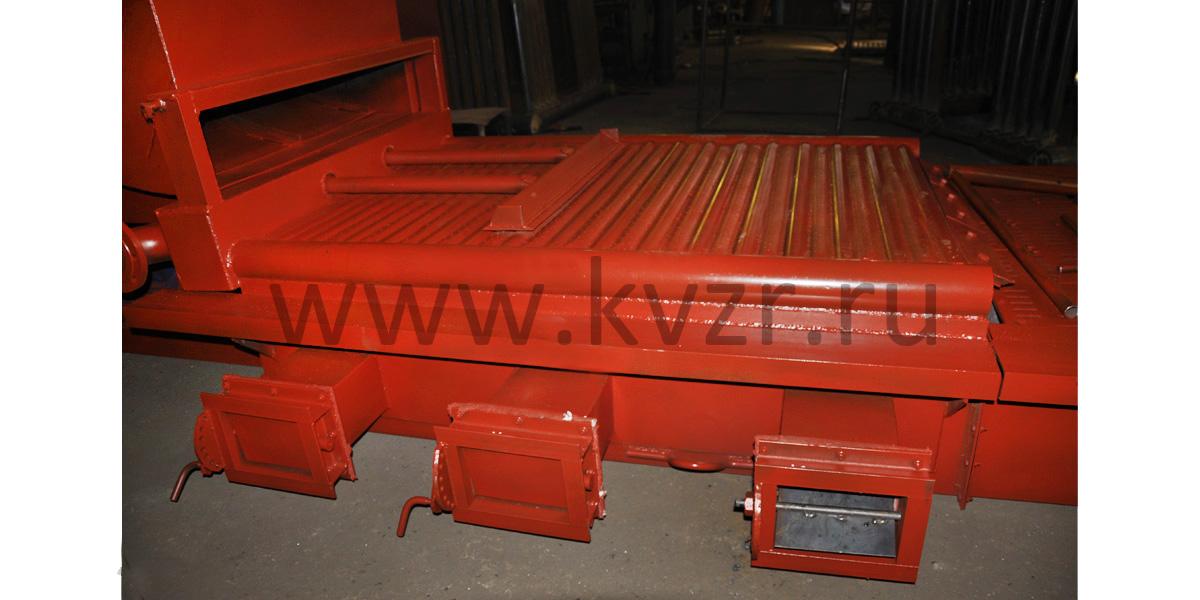

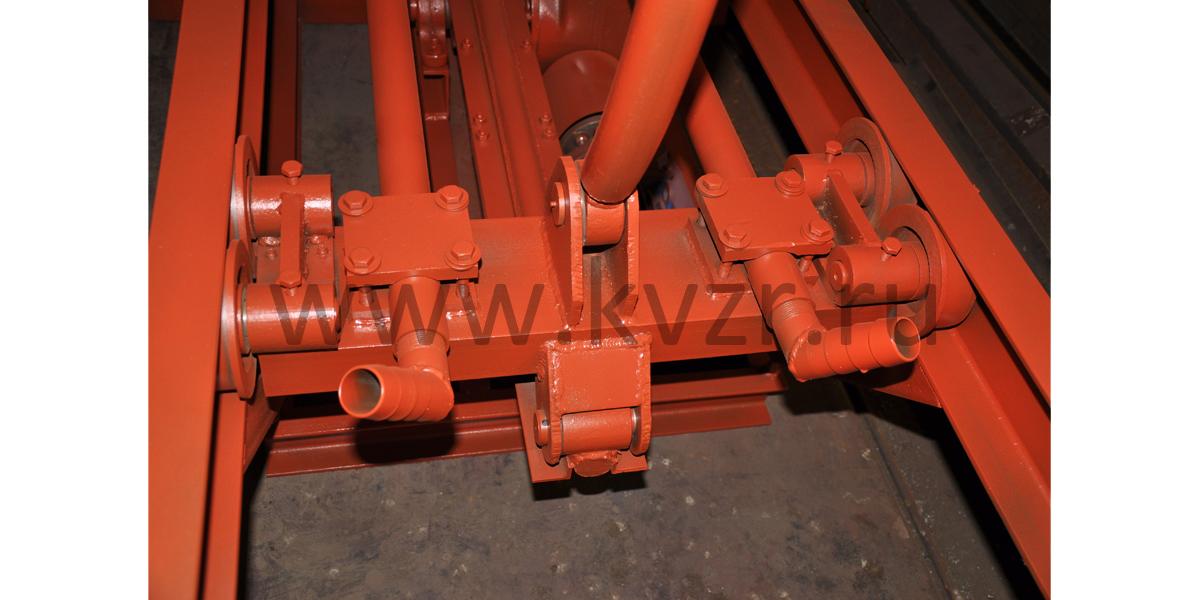

Топки с шурующей планкой ТШПМ предназначены для сжигания бурых (включая угли повышенной влажности) и неспекающихся каменных углей. Принцип работы топки с шурующей планкой заключается в том, что топливо из питательного бункера при помощи секторного затвора поступает на глухую плиту передней части топки по всей ее ширине. Топливо по неподвижной колосниковой решетке распределяется шурующей планкой.

Шурующая планка представляет собой стальную трехгранную призму. Угол наклона передней плоскости этой призмы к горизонту составляет 35°, а задней - 15°, поэтому при движении ее вперед топливо захватывается из бункера и перемещается по решетке, а при движении планки назад она увлекает за собой лишь незначительное количество топлива, осуществляя в основном его шуровку. Разновидности топок типа ТШПМ отличаются конструкцией привода для перемещения планок и их количеством, т. е. топки могут быть однопланочные или с шурующей рамкой (с несколькими планками).

Топки ТШПМ относятся к полумеханическим, поскольку при их работе некоторые операции (подброска топлива на решетку для уничтожения очагов кратерного горения, частично шлакозолоудаление) выполняются вручную. Фракционный состав топлива, поступающего в топку, может быть неоднороден, однако размеры отдельных кусков не должны превышать 70 мм.

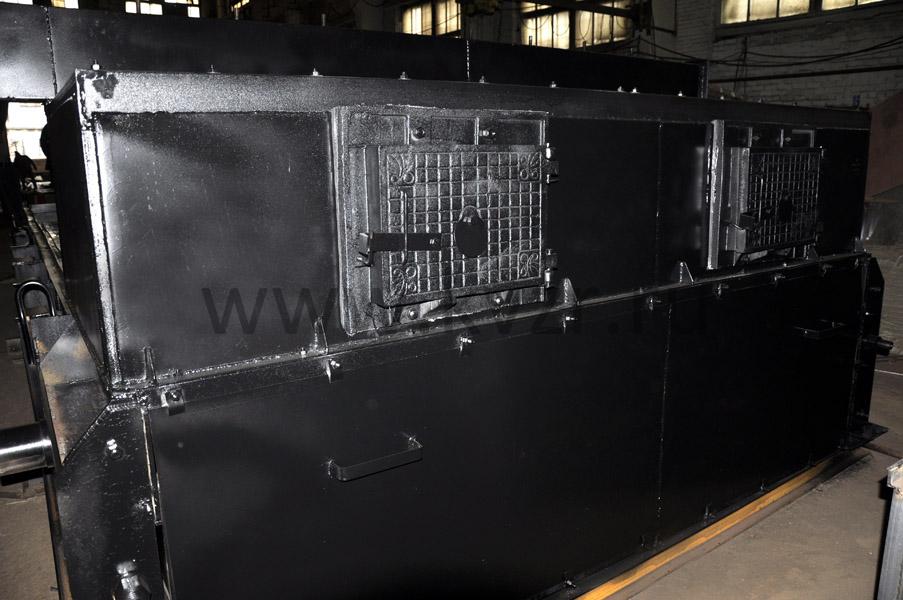

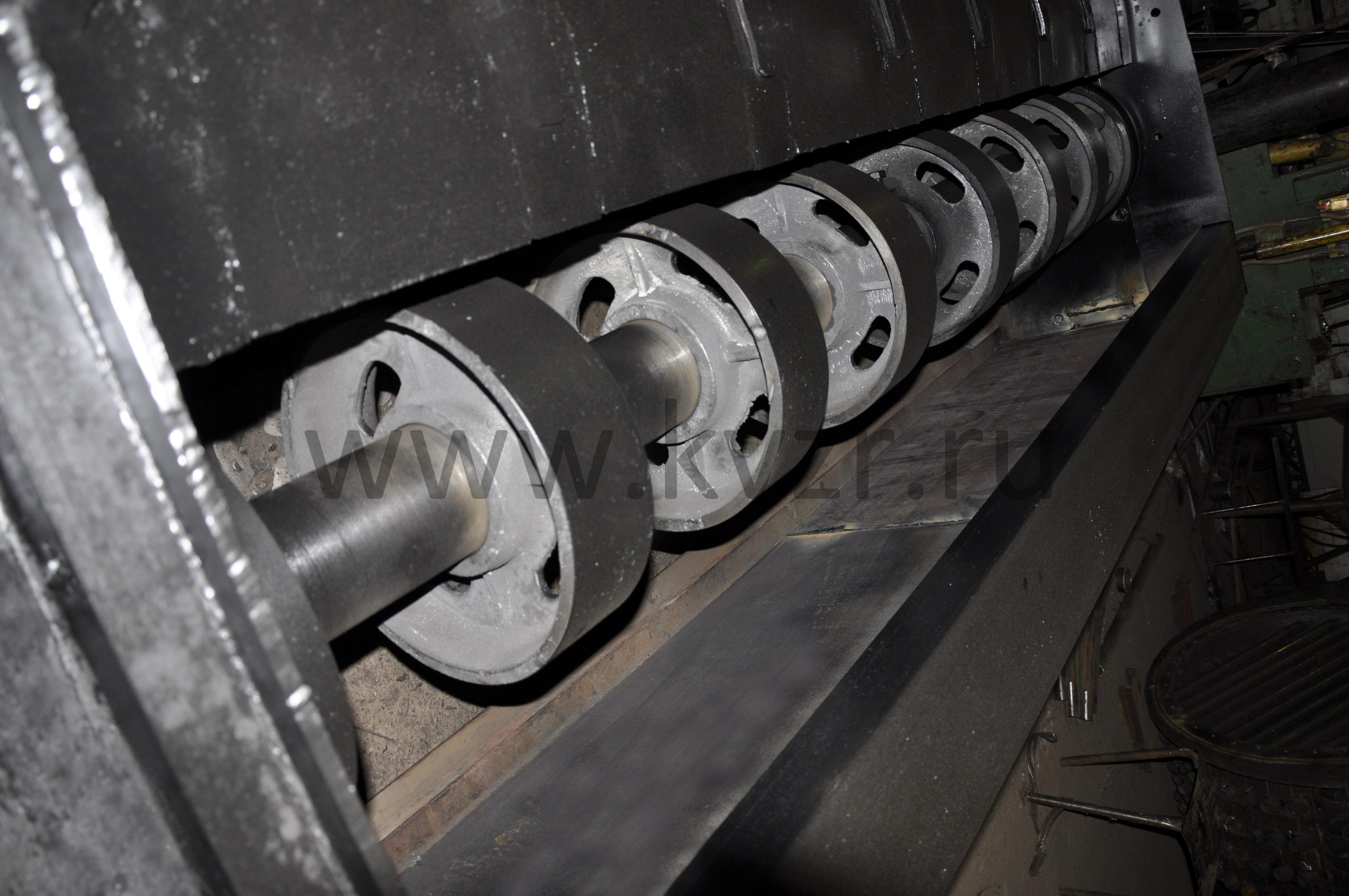

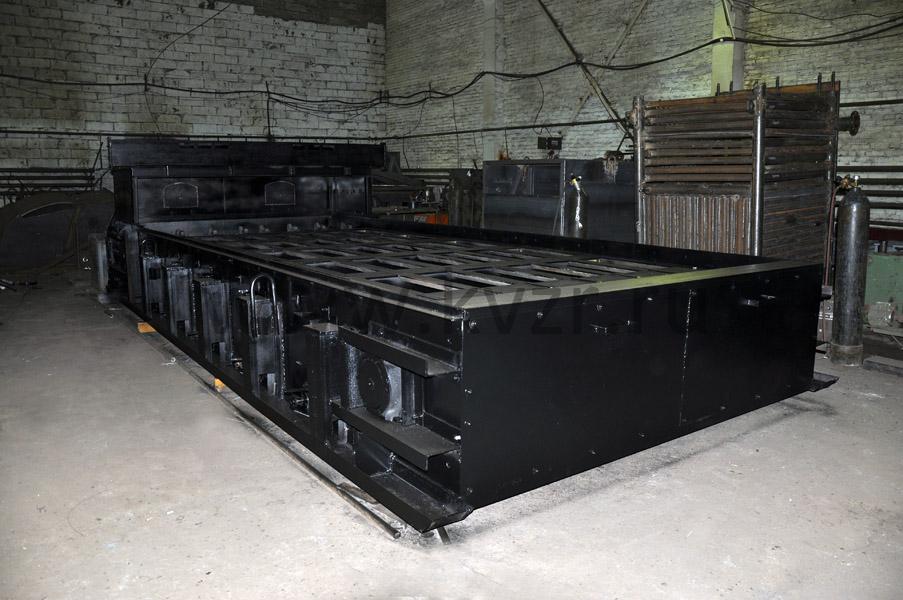

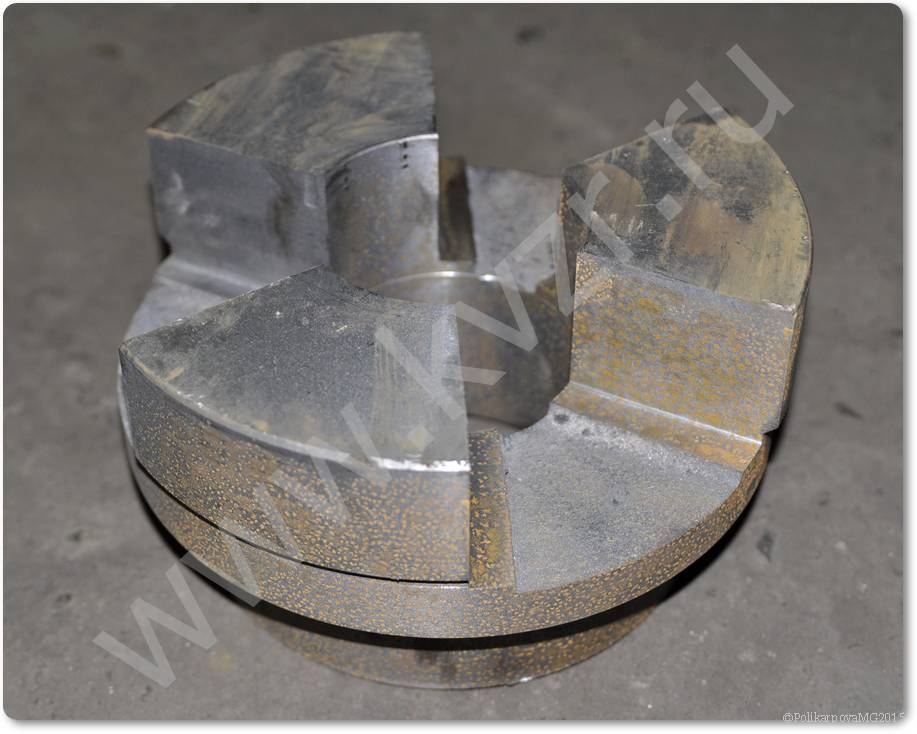

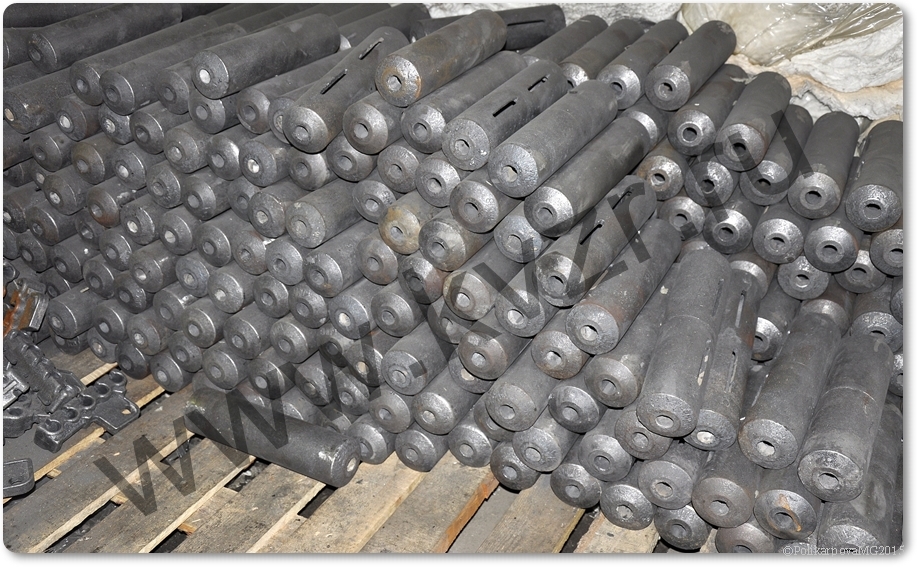

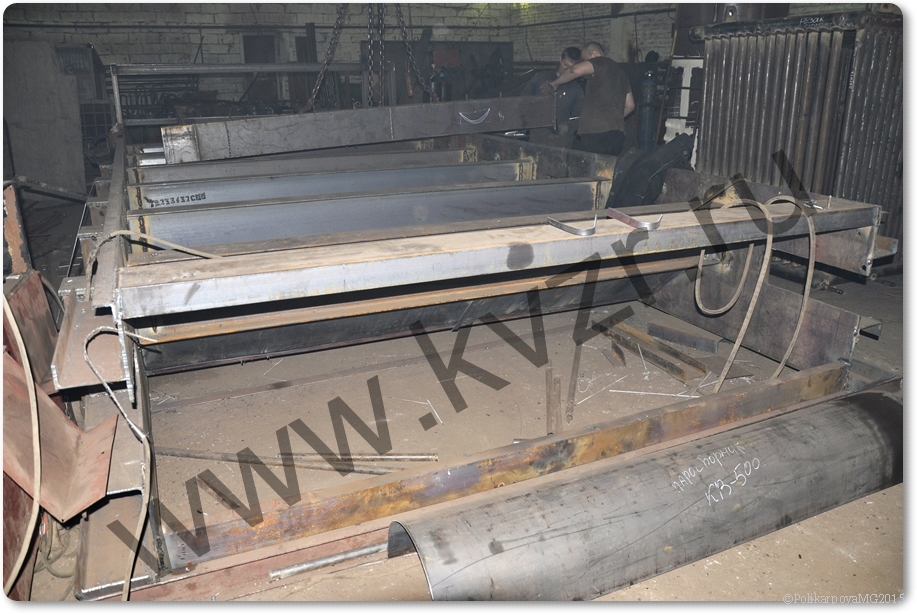

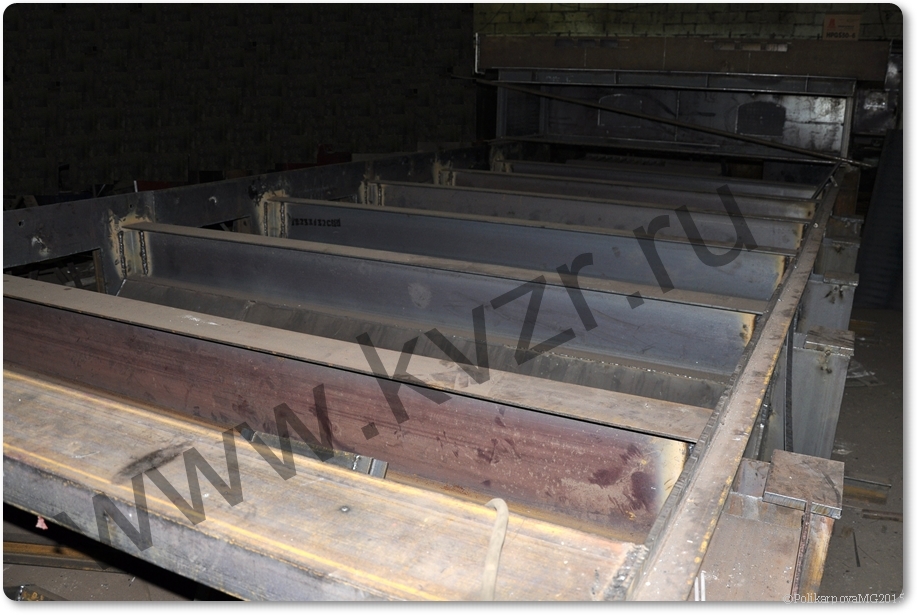

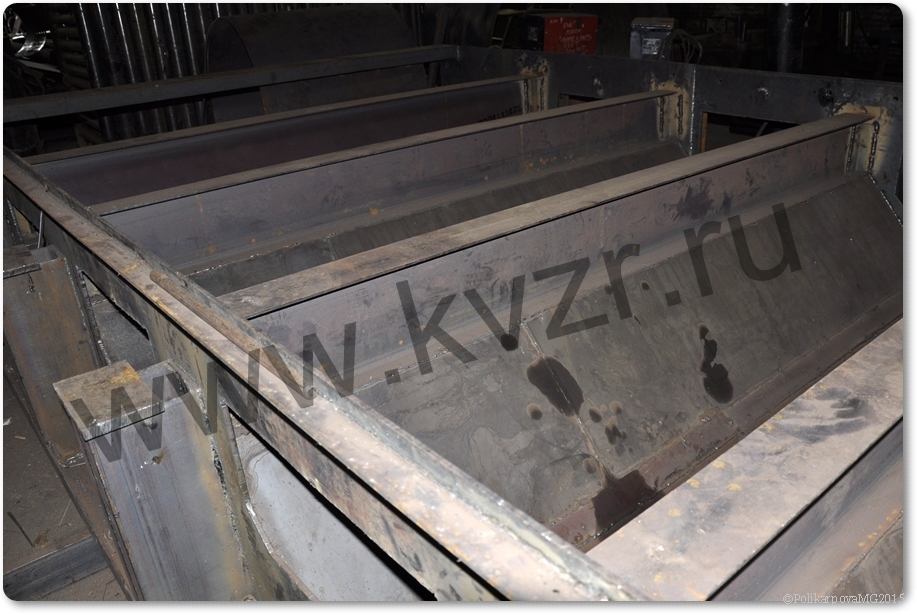

Топки ТЧЗМ

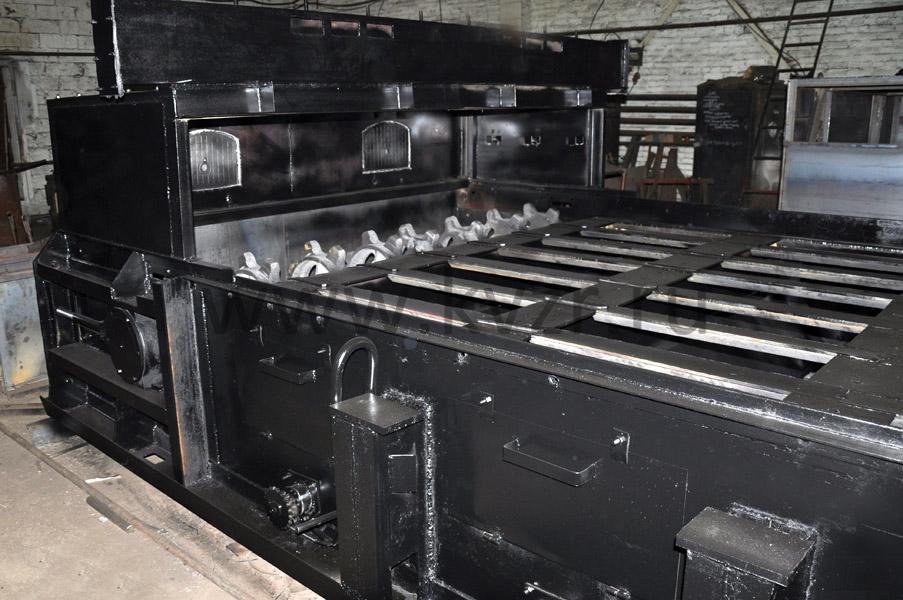

Топки механические ТЧЗМ предназначены для сжигания твердого топлива в паровых котлах паропроизводительностью до 25 т/ч, водогрейных котлах КВм теплопроизводительностью до 35 МВт, могут применяться в промышленных печах. Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки позволяет автоматизировать процесс горения. Топливом для топок ТЧЗМ служат грохоченные и рядовые каменные и бурые угли, по качеству соответствующие государственным стандартам на угли для слоевого сжигания

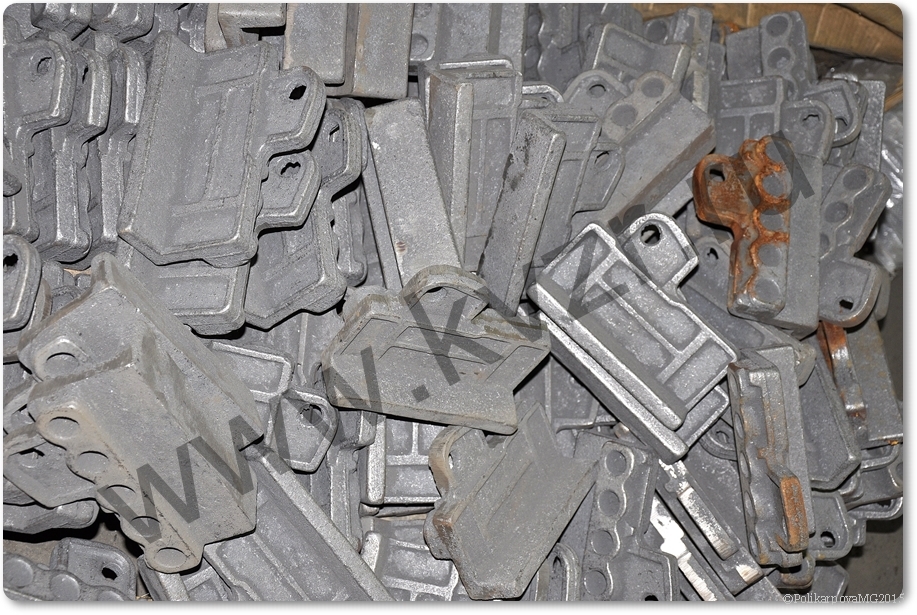

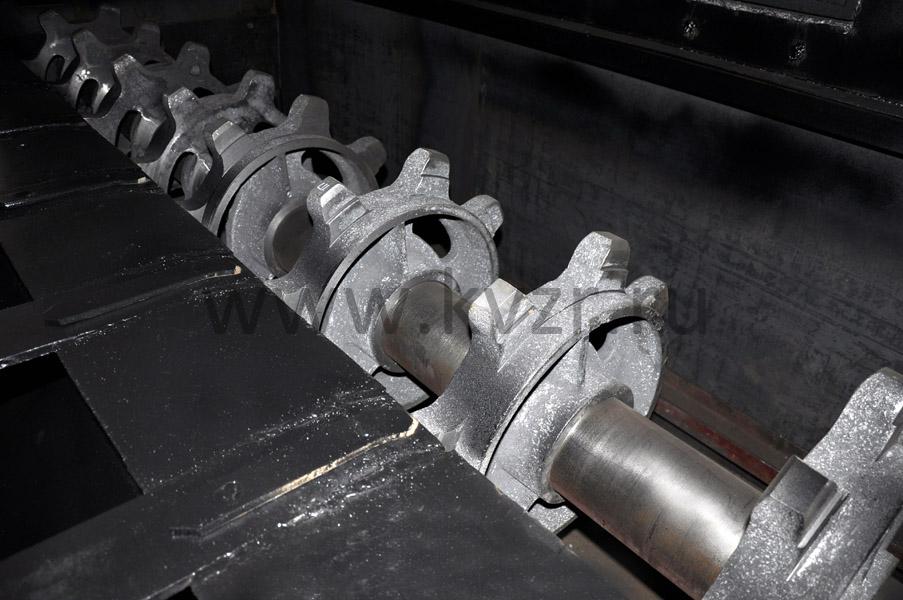

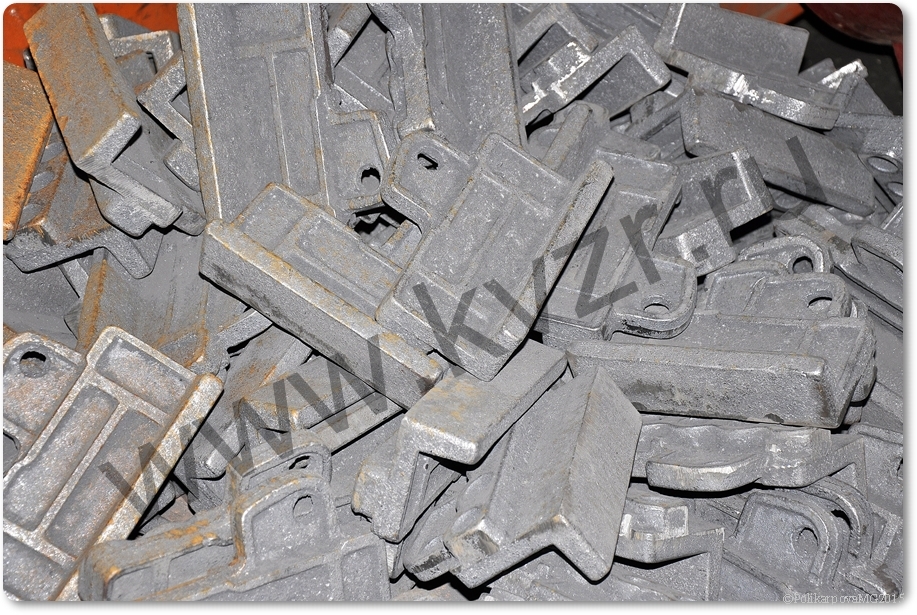

Содержание мелочи 0-6 мм в дробленом топливе не должно превышать 60 %, а максимальный размер куска - 50 мм. При этом топки ТЧЗМ обеспечивают устойчивую работу паровых и водогрейных котлов в диапазоне от 25 до 100 % номинальной производительности. В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа. Оно состоит из стальных ведущих цепей, в которых закреплены держатели колосников. Колосники вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки.

Топки ТЛПХ

Топки механические с ленточной цепной решеткой прямого хода ТЛПх предназначены для сжигания каменных и бурых углей в паровых и водогрейных котлах КВм мощностью до 4 МВт, а также промышленных печах. В топках за счет движения колосникового полотна происходит непрерывная подача топлива из угольного ящика в топочную камеру и удаление шлака. Топка ТЛПХ отличается верхним зажиганием, горение происходит в толстом слое топлива.

Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи.

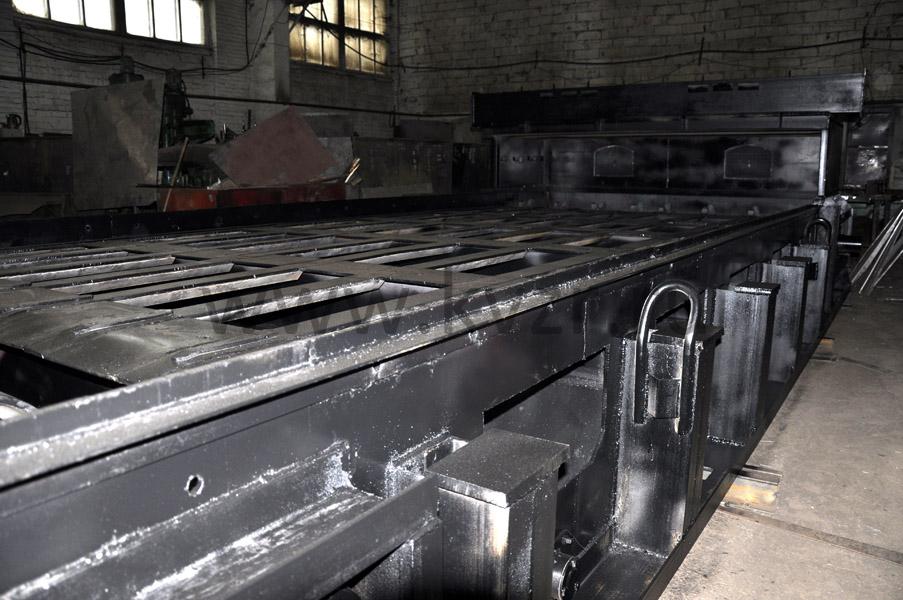

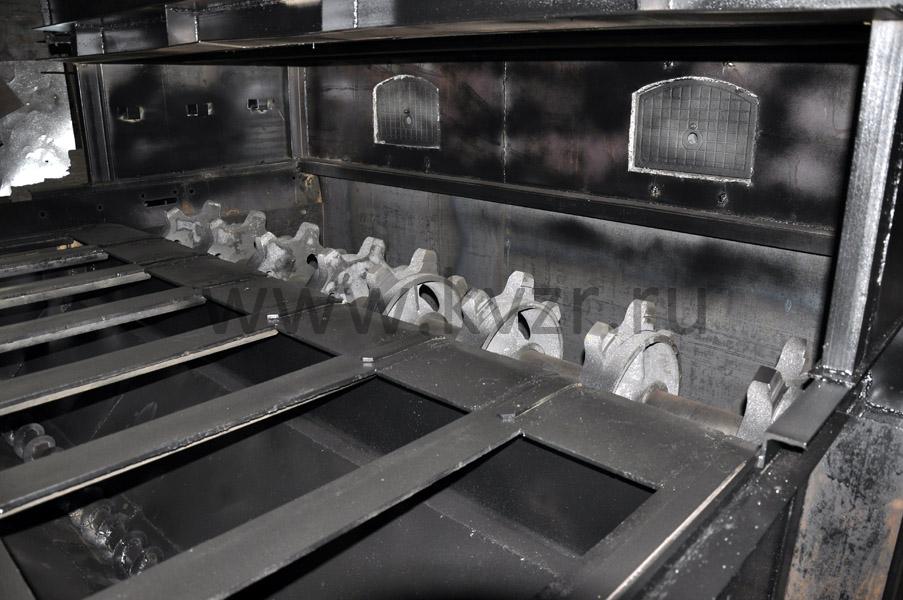

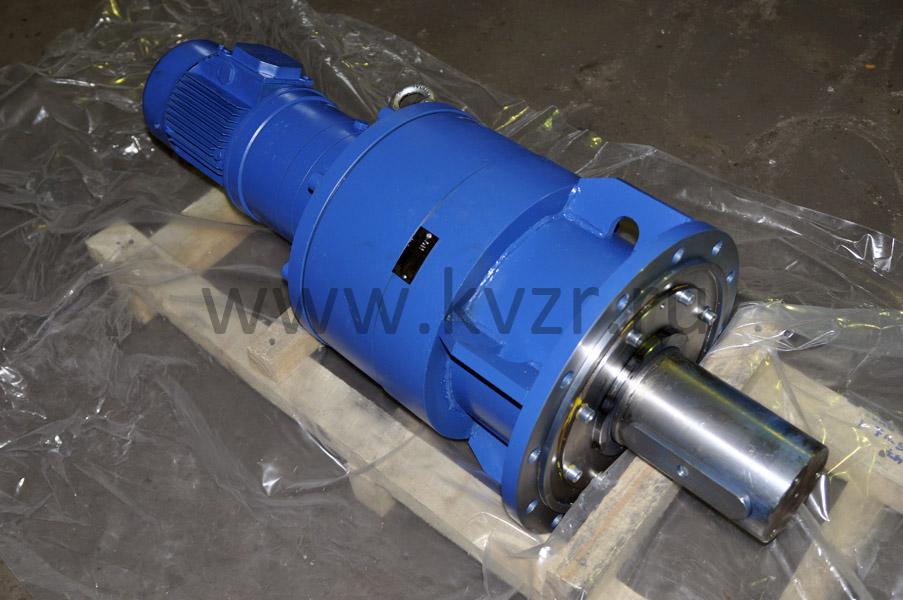

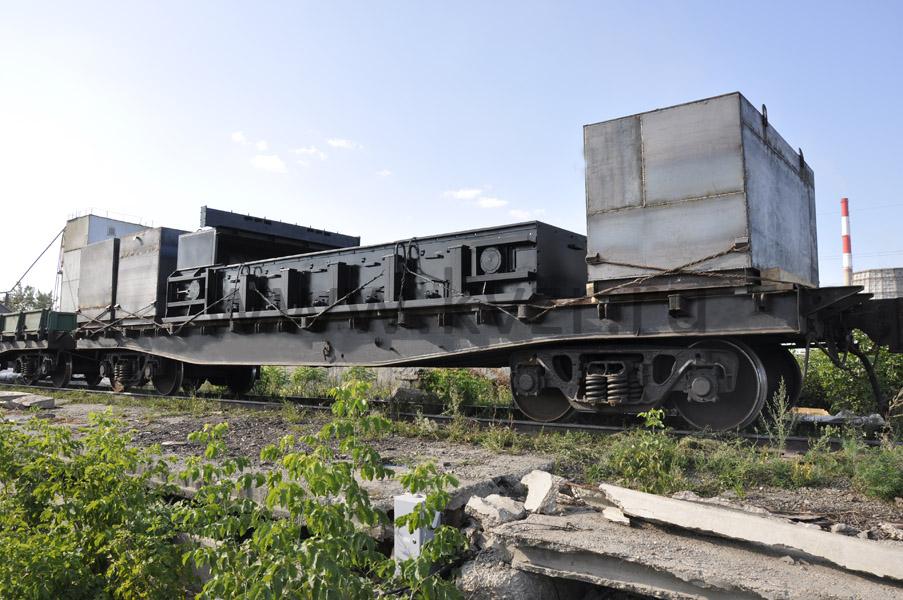

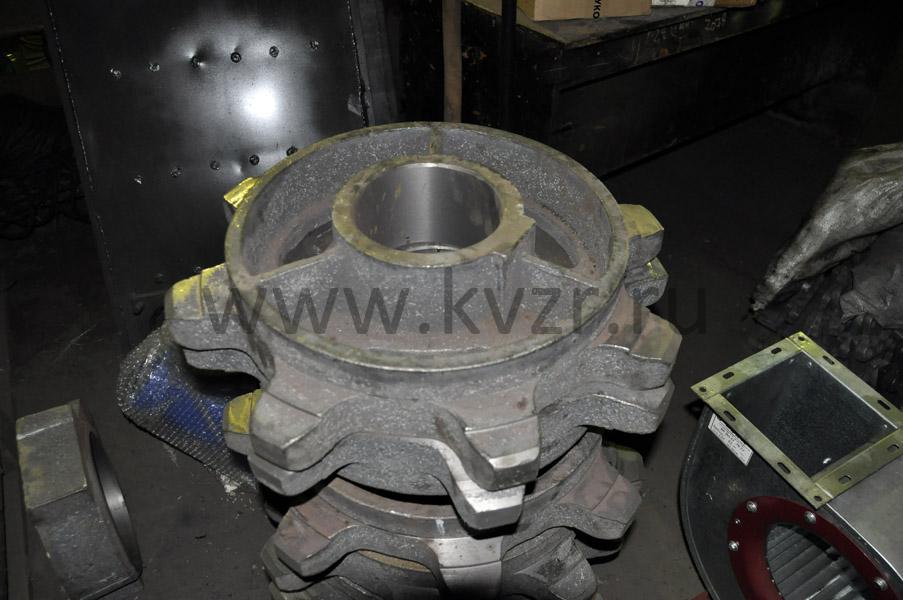

Топки ТЛЗМ

Механические топки ТЛЗМ предназначены для установки к паровым котлам до 10 т/ч и к небольшим водогрейным котлам КВм до 6 МВт. Топливом для топок ТЛЗМ служат грохоченые и рядовые бурые и каменные угли, по качеству соответствующие государственным стандартам на угли для слоевого сжигания. Содержание мелочи 0-6 мм в угле не должно превышать 60 %, максимальный размер куска 50 мм. Диапазон регулирования 25-100 %.

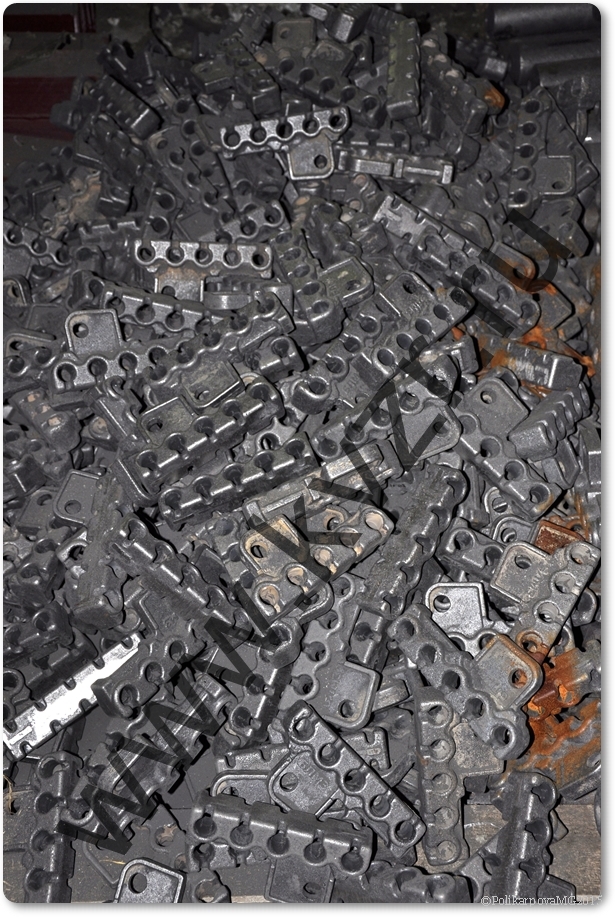

Топки ТЛЗМ работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной ленточной решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение. Особенностью топок ТЛЗМ является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки ТЛЗМ позволяет автоматизировать процесс горения. В топках ТЛЗМ применяется колосниковое полотно ленточного типа. Оно собирается из пяти типов колосников-звеньев, соединенных поперечными штырями.
