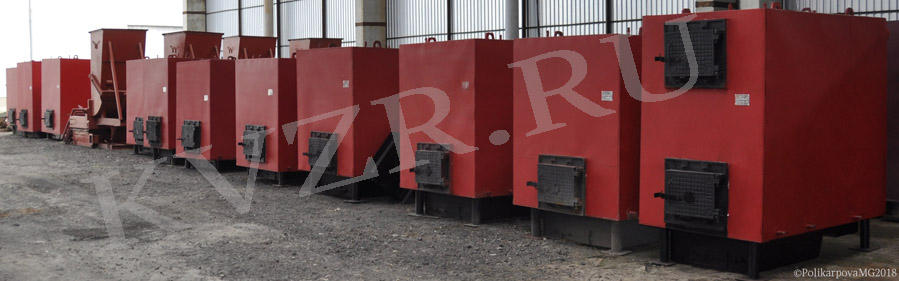

Водогрейные котлы

Котельный завод РЭП производит водогрейные котлы для промышленных котельных

• твердотопливные котлы от 0.15 МВт до 4.0 МВт ( от 150 кВт до 4000 КВт));
• котлы на дровах от 0.2 - 1.5 МВт (от 200 до 1500 КВт);
• автоматические котлы на сырых опилках и древесных отходах от 150 кВт до 1 МВт;
• газовые котлы от 0.4 МВт до 4 МВт ( от 400 КВт до 4000 кВт);
• дизельные, мазутные и котлы на отработке от 0.4 МВт до 4000 МВт;
• жаротрубные котлы на всех видах топлива 0.22 - 0.74 МВт.

Кроме того наш Завод имеет возможность проектирования и производства котлов по вашему техническому заданию или доработки существующих проктов по вашим требованиям.

Водогрейные котлы КВ имеют различную конструкцию и технические характеристики, это позволяет подобрать вариант для любой существующей или вновь строящейся промышленной отопительной или модульной котельной.

Назначение водогрейных котлов

Основное назначение водогрейных котлов КВ это отопление и горячее водоснабжение жилых, административных зданий и производственных предприятий, промышленных помещений и работа в системе вентиляции, например для шахт. Они устанавливаются в стационарных, пристроенных отопительных котельных или покупаются для работы в блочно модульных котельных МКУ и БМК.

Стальные водогрейные котлы предназначены для работы в закрытых и открытых системах теплоснабжения с принудительной циркуляцией воды. Параметры работы теплогенераторов - температура нагрева воды 115 градусов, давление от 0.3 до 0.6 МПа.

Типы водогрейных котлов

На сегодняшний день на рынке существуствует огромное разнообразие различных типов водогрейных котлов. Различие в типах котлов происходит в зависимости от его конструкции и технических характеристик.

• паровые и водогрейные котлы;
• водогрейные котлы промышленного назначения и бытовые;
• трубные и водотрубные водогорейные котлы типы;
• ручные и автоматические типы котлов;
• дымогарные, жаротрубные водогрейные котлы;
• котлы барабанного типа и прямоточного типа;
• чугунные и стальные типы водогрейных котлов;
• вертикальные и горизонтальные;
• напольные и настенные;
• котлы в легкой обмуровке и кирпичной;
• на естественной тяге (самотяге), работающие без дымососа;
• с встроеным теплообменником;
• конденсационые;
• котлы длительного горения бытовые;
• универсальные котлы;
• безнакипные водогрейные котлы;
• низкотемпературные водогрейные котлы и котлы низкого, среднего и высокого давления;
• котлы комбинированные, работающие на нескольких типах топлива одновременно;
• котлы утилизаторы;
• отечественные российского производства и импортные, наиболее распространенными являются немецкие, итальянские, корейские котлы. Последнее время на рынке стали появлятся котлы китайских производителей.

Подбор типа водогрейного котла зависит от назначения ваших отапливаемых помещений, отпливаемой площади, требуемой мощности и степени надежности теплоснабжения, степени автоматизации и вида топлива на котором остановили свой выбор.

Виды водогрейных котлов

Выды водогрейных котлов зависят от вида топлива используемого для сжигания в котле и технических характеристик теплоносителя.

На рынке водогрейных котлов различают следующие виды по маркам топлива:

• твердотопливные;
• жидкотопливные;
• газовые;
• комбинированные и универсальные.

Твердотопливные виды водогрейных  котлов в срою очередь далятся на:

• угольные;
• дровяные;
• комбинированные котлы уголь- дрова;
• котлы на сырых опилках и древесных отходах.

Жидкотопливные виды водогрейных котлов разделяются на:

• дизельные котлы;
• котлы на отработке и отработанном масле;
• мазутные котлы;

Классификация водогрейных котлов на газе присходит в зависимости от давления газа применяемого в горелочном устройстве:

• котлы с горелками на газе низкого давления;
• котлы с горелками на газе высокого давления.

Универсальные и комбинированные котлы классифицируются по совместно работающим видам топлива:

• котлы уголь-дрова;
• комбинированные дрова-опилки;
• комбинированные газ-дизель;
• газ-мазут;
• дизель-мазут.

Классификация котлов водогрейных

Классификация водогрейных котлов производится в зависимости от типа топочного устройства или горелочного устройства.

Классификация водогрейных котлов на твердом топливе производится на следующие типы:

• ручные;
• полумеханические;
• механические;
• автоматические.

Ручные твердотопливные котлы работают на колосниковых решетках или топках типа ОУР. Заброс твердого топлива в топку производится вручную кочегаром, выгреб шлака также вручную. Данные типы топок устанавливаются с водогрейными котлами мощностью от 150, 200 КВт до 1 МВт. По спец заказу наш завод изготавливает котельные установки с ручными топками мощностью до 2.5 МВт.

Полумеханические топки устанавливают на водогрейных котлах мощностью от 800 кВт до 3 МВт. Это топки типа РПК и ЗП РПК. Данные типы топок имеют ряд поворотных колосников, которые кочегар поворачивает по мере накопления шлака на колосниковой решетке. Шлак ссыпается в канал шлакоудаления, где механический транспортер ТС 2-30 удаляет шлак за пределы котельной. В топке ЗП РПК также устанавливается механический транспортер и забрасываетль, которые подают топливо на колосниковую топку. Топки типа ЗП РПК устанваливаются на водогрейные котлы мощностью от 1 МВт.

Механические водяные котлы на твердом топливе работают с механическими топками различного типа в зависимости от мощности. Водогрейные котлы мощностью от 0.8 МВт до 3 МВт работают с механическими топками с шурующей планкой типа ТШПМ. Водогрейные котлы мощностью от 1.5 МВт работают с более сложными и дорогими топками ТЛПХ - с ленточным колосниковым полотном прямого хода. Для работы данных промышленных водогрейных котлов в котельной также устанавливаются механические транспортеры топливоподачи и шлакоудаления.

Классификация водогрейных газовых и жидкотопливных котлов в зависимости от вида горелочного устройства:

• котлы с горелками работающие под наддувом;
• котлы с горелками работающие под разряжением.

Горелки работающие под наддувом в своей конструкции имеют встроенный вентилятор, который под наддувом подает в топку газовую смесь. Для таких горелок дымосос не требуется. Такая конструкция обычно предусмотрена у импортных горелок.

Котлы с горелками работающие под разряжением требую установки в котельной дымососса. Такая конструкция обычно предусмотрена в горелках отечественного производства.

Марки водогрейных котлов

Марки водогрейных котлов по ГОСТ 30735 имеют следующие обозначения и расшифровку:

• КВ - котел водогрейный;
• КВр - с ручной топкой;
• КВм - с механической топкой;
• КВа - с атмосферными горелками, к ним относятся газовые, жидкотопливные дизельные и мазутные котлы, а также автоматические котлы на опилках;
• КВД - на твердом топливе - дровах;
• КВС - котел водогрейный стальной.

Пример обозначения марки - водогрейный котел КВр-0.63 К, КВм-2.5 КБ, КВС-2.0.

В конце обозначения водогрейного котла используются буквы обозначающие характеристику и вид топлива:

• КБ - каменный и бурый уголь,
• Д - дрова,
• КБД - каменный, бурый уголь и дрова;
• М - мазут,
• ГН - газ низкого давления,
• ГС - газ среднего давления,
• ЛЖ - легкое жидкое топливо - дизель и отработанное масло;
• ГЛЖ - газ- дизель.

Пример обозначения марки водогрейных котлов КВр-0.8 КБ, КБД-0.2, КВм-1.0 КБ, КВ-0.2 Д, КВа-0.4 ЛЖ, КВа-3.0 ГЛЖ, КВа-2.0 М, КВС-4.0 ГЛЖ.

В маркировке водогрейных котлов используется указание мощности и производительности в МВт.

Может применяться указание температуры нагрева воды - 95 или - 115 градусов.

В конце обозначения может быть указание на вид тип топочного устройства:

• К - колосники;
• ОУР - топка типа охлаждаемая уголковая решетка;
• ШП, ТШПМ - топка с шурующей планкой;
• ТЛПХ - топка с ленточным полотном примого хода;
• ЗП РПК - котел с забрасывателем и колосниковой топкой с поворотными колосниками.

Пример обозначения марки водогрейных котлов КВр-0.6-95 К, КВр-0.4-95 ОУР, КВм-1.86-115 ШП, КВм-2,5 ТШПМ, КВа-3.0 ГЛЖ.

Брендовые марки водогрейных котлов для котельных различных производителей.

Производство водогрейных котлов осуществляют многие зарубежные и отечественные котельные заводы, зачастую в маркировке продукции применяется название завода изготовителя. Самые известные производители водогрейных котлов:

• немецкие промышленные котлы Buderus;
• отечественные котлы марки Rosse;
• импортные котлы Viessmann;
• российские котлы Arсus;
• итальянские котлы Ferroli
• барнаульские водогрейные котлы марки КВр, КВм, КВЗр 115, КВЦ, КВТ;
• красноярские котлы Вулкан;
• ковровские котлы КВД;
• кировские котлы КВ;
• ижевские котлы Богатырь;
• водогрейные котлы Гефест Бийского котельного завода.

Технические характеристики водогрейных котлов

• Мощность водогрейных котлов - от 0.15 МВт до 4 МВт;
• Вид  топлива - газ, дизель, мазут (марка KBа), твердое топливо - каменный, бурый уголь, дрова в слое (марка КВр, КВм), опилки, лузга;
• Температура нагрева воды водогрейных котлов 115 или 95 °С;
• Диапазон регулирования нагрузки 50-100 %;
• Рабочее давление котлов 0,6 (6,0) МПа (кгс/см);
• Вид топочного устройства - горелка (марка КВа), ручная колосниковая топка (марка КВр), полумеханическая топка, механическая топка (марка КВм);
• Тяга - естественная, принудительная, уравновешенная;

Характеристики водогрейных котлов по степени автоматизации процесса горения:

• ручные котлы на твердом топлвие марки КВр - подача топлвиа в котельную и котел, удаление шлака производятся с применением физического труда кочегара ;
• полумеханические с топкой РПК и ЗП РПК - топливо в топку подается автоматически, выгрузка шлака производится в ручную;
• механические вододогрейные котлы - подача топлива,  регуливароние процесса горения и удаления шлака из котельной производится механизмами.
• автоматические котлы - для работы даных моделей требуется только задание параметров работы на щите управления, процессы росжига, регулирование горения, удаления продуктов сгорания производятся и обеспечиваются автоматикой. Данные характеристики имеют водогрейные котлы на газе, жидком топливе и опилках.

Водогрейные котлы производства Котельный завод "РЭП" это:

• высокий КПД, минимальный расход топлива;
• быстрый выход на номинальную мощность;
• запас по мощности 15 %, сверх номинальной;
• безнакипность работы;
• надежность конструкции;
• максимальное удобство обслуживания;
• компактность;
• полная ремонтопригодность;
• надежность;
• срок службы 10 лет (на нашем заводе производство водогрейных котлов осуществляется более 15 лет, поэтому проверено практикой наши котлы работают 10 лет!)

Гидравлическая схема водогрейных котлов исключает образование застойных зон и перегрев поверхностей нагрева. Высокие скорости воды в требной системе позволяют эксплуатировать котлы без водоподготовки.

Большой объем топочной камеры обеспечивает более полное выгорание топлива, низкий механический и химический недожог, обеспечивает удобство эксплуатации.

Водогрейные котлы с развитой конвективной поверхностью нагрева имеют температуру уходящих газов не более 200 °С и минимально возможные потери с уходящими газами.

Котлы  разработаны с целью снижения прямых затрат при производстве тепловой энергии и нагрева воды за счет эффективного сжигания топлива, удобства монтажа и эксплуатации.

Устройство водогрейных котлов

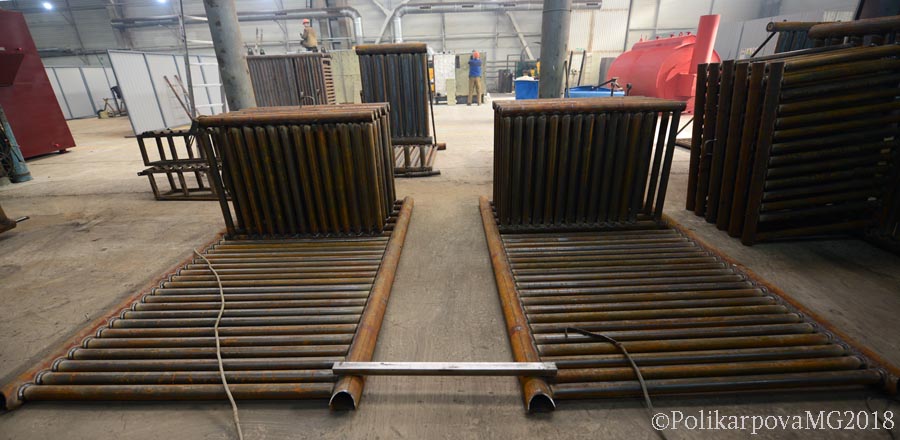

Устройство трубной системы и обмуровки водогрейного котла

Газомазутные водогрейные стальные котлы КВа и твердотопливные стальные водогрейные котлы КВр, КВм собираются из однотипных элементов. Дымовые газы покидают топки через верхние проемы в задних стенках и омывают конвективные поверхности потоком, направленным сверху вниз.

Водогрейные котлы КВ имеют двухблочное или моноблочное устройство. Все газомазутные и жидкотопливные котлы выполняются моноблоком, в твердотопливных котлах мощностью от 1 МВт топка может быть выполнена отдельным блоком.

Для всех моделей котлов топочное пространство и конвективная часть представляет собой трубы вваренные в системы коллекторов, по которым течет теплоноситель. Водогрейные котлы имеющие такое устройство назвываются прямоточные, водотрубные, гладкотрубные. Водяной поток направляется по трубной части системой перегородок. Гидравлика котла рассчитывается таким образом, чтобы движение потока было с одинаковой скоростью и равномерным, для избежания застойных зон в отдельных частях трубной системы или наооборот превышления сопротивления котла выше оптимального уровня. Топочная часть водяного котла полая, в ней происходит сжигание топлива. Конвективный блок состоит из конвективных пакетов. Конвективный пакет набирается из U-образных панелей. Трубы расположены в шахматном порядке. Конвективные трубы привариваются к вертикальным стоякам. Панели водогрейного котла КВ  при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлами в полтора метра).

Водотрубные водогрейные котлы экранированы газоплотной полосой между трубами топки, такое устройство обеспечивает отсутствие присосов воздуха при горении, и предотвращает задымление в котельной.

Устройство обмуровки водогрейных котлов - легкая, сьемная. На газоплотный блок трубной системы устанавливается каркас, на стальные полосы привариваются шипы, на которые крепятся теплоизоляционные плиты. Обмуровка выполняется из оцинкованной или листовой стали и устанавливаемой на каркас из профильной трубы или швейлера.

Водогрейные котлы водотрубные прямоточные просты в обслуживании и ремонте благодаря наличию в обмуровке устройства доступа для осмотра и очистки системы труб снаружи.

В нижней части конвективных пакетов находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Устройство безопасности работы водогрейного котла

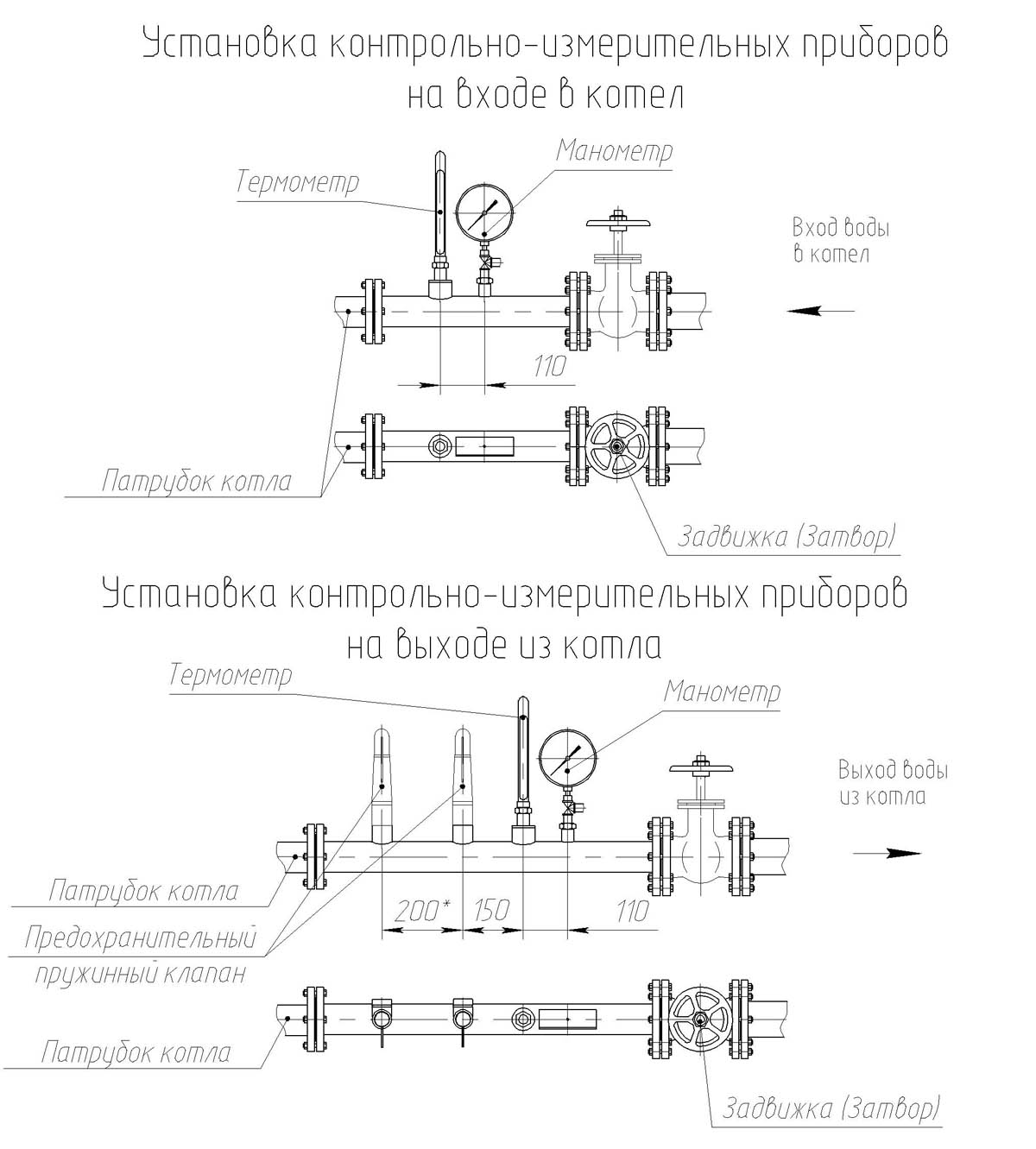

Для контроля за работой и обеспечения безопасных условий эксплуатации водогрейные котлы КВ оснащаются:

• предохранительной и запорно-регулирующей арматурой
• контрольно-измерительными приборами
• приборами безопасности

Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды, слива воды из котла, для периодической продувки и удаления шлама.

Контрольно-измерительные приборы (термометры и манометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.

Приборы безопасности обеспечивают отключение подачи топлива при достижении предельных значений температуры и давления воды в котле.

Автоматика котлов предназначена для управления работой водогрейных котлов и предупреждения аварий с помощью световой и звуковой сигнализации.

Функциональные возможности автоматики позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала производится при:

• понижении и повышении давления на выходе из котла;
• повышении температуры на выходе из котла;
• понижении разряжения в топке котла.

Устройство топки водогрейных котлов

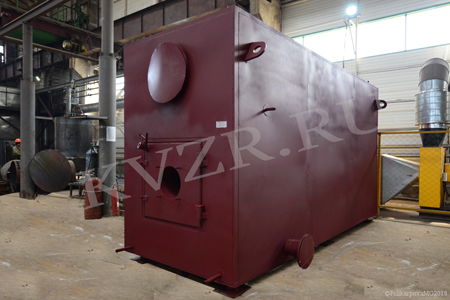

Топки газовых, дизельных и мазутных водогрейных котлов КВа представляют собой часть трубной системы в которой происходит горение топлива. Регуливароние процесса горения производится горелкой. Котлы производства котельный завод "РЭП" могут работать с различными видами горелочных устройств импортного и отечественного производства, для этого на фронтальной плите изготавливаются отверстия и крепления под подобранную горелку. В зависимости от типа горелки меняется конструкция котла, с учетом раскрытия и длины факела определяется размер топочной камеры котла.

Твердотопливные водогрейные котлы КВр, КВм выполняются с различными вариантами топочных устройств от которых зависит котнстукция и устройство трубной части. Применяемые типы топкок:

• ручная колосниковая топка или топка ОУР;
• полумеханическая топка с поворотными колосникам РПК;
• полумеханическая топка с забрасывателем ЗП с поворотными колосникам ЗП РПК;
• механическая топка ТШПМ;
• механическа топка ТЛПХ;
• автоматическая топка для сжигания сырых опилок и древесных отходов.
• возможно исполнение водогрейных котлов для сжигания резервного топлива - дров.

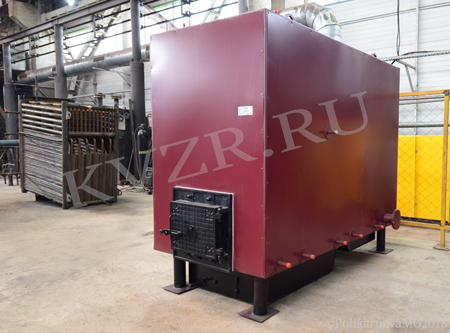

Водогрейные котлы КВр - устройство с ручными топками

Водогрейные котлы на твердом топливе КВр с ручными топками устанавливаются в отопительных котельных с ручными топливоподачей и шлакоудалением. Блок водогрейного котла и топка имеют моноблочное устройство и цельную конструкцию.

На фронте котла выполнена топочная загрузочная дверка. При применении котла для сжигания дров и брикетированных древесных отходов, на фронте котла для удобства обслуживания выполняется две топочные загрузочные дверки.

Загрузка угля осуществляется с фронта котла через топочную дверь вручную. Распределение угля по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм (2 – 3 диаметра среднефракционного куска топлива). При работе на дровах и брикетированных древесных отходах загрузка топлива осуществляется с фронта котла через верхнюю и нижнюю топочные дверцы, вручную. Распределение топлива, при сжигании мелкофракционных древесных отходов, по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм, загрузка крупных дров и брикетированных древесных отходов по высоте допускается до нижней кромки проема верхней загрузочной дверки.

Провал шлака происходит через отверстия в колосниках и обратно через загрузочную дверцу в котельный зал.

Водогрейные котлы с ручной колосниковой топкой - КВр-0,15, КВр-0,2, КВр-0,3, КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25, КВр-1,4, КВр-1,6, КВр 2,0.

Водогрейные котлы, работающие без дымососа

Водогрейные котлы КВр, работающие без дымососа, мощностью 0,15-1,25 Гкал. Данные модели разработаны специально для работы на самотяге. Конструкция котлов серии "HEATEXPERT" обеспечивает КПД более 80 %, надежную работу без дымососа и не имеет никаких препятствий в работе и запуске в переходный период. Это обеспечивает установка системы регулирования тяги и дутья.

При пуске котла при плюсовых температурах на улице, газы через обводной газоход, не имея на своем пути никакого сопротивления, свободно выходят из топочной части котла и двигаются по обводному газоходу, разогревают дымовую трубу. После установления стабильного режима горения слоя топлива, обводной газоход перекрывается, и газы двигаются уже через конвективные пакеты. Водогрейный котел на самотяге выходит на мощность, КПД максимально. Устройство водогрейного котла данной модели запатентовано.

Водогрейные котлы на самотяге - КВр-0,17, КВр-0,23, КВр-0,35, КВр-0,47, КВр-0,58, КВр-0,7, КВр-0,93, КВр-1,28, КВр-1,44.

Водогрейные котлы с топкой с поворотными колосниками РПК

Водогрейные котлы КВм с топкой РПК устанавливаются в котельных с ручной топливоподачей и механическим устройством шлакоудаления. Котел и топка изготавливаются двумя блоками, стыкующимися на монтаже. Топливо в топку котла подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

Водогрейные котлы с топкой РПК - КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25, КВр-1,6, КВр-2,5.

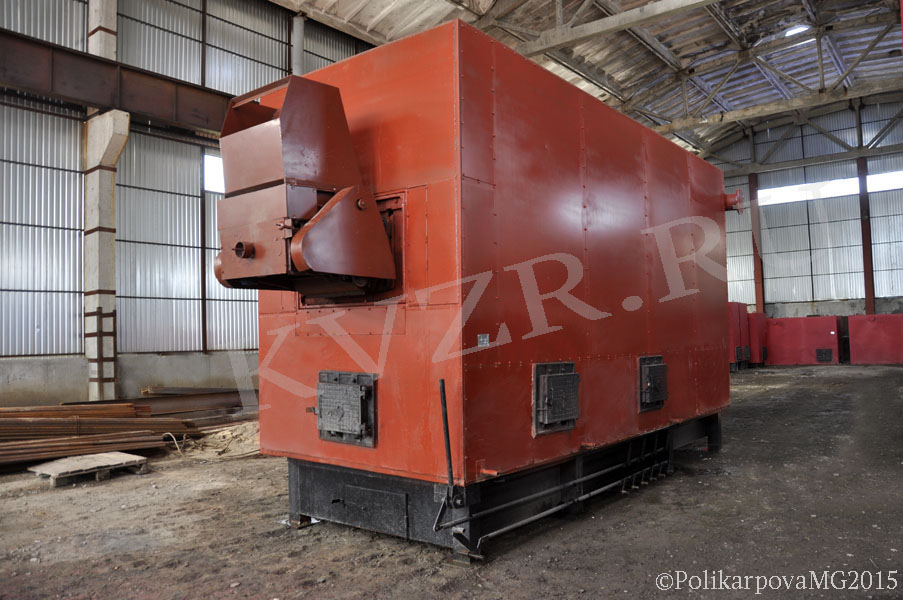

Водогрейные котлы с устройством механического заброса топлива ЗП РПК

Водогрейные котлы КВм с топкой ЗП РПК устанавливаются в котельных с механическими топливоподачей и шлакоудалением. Устройство водогрейного котла с ЗП РПК организовано следующим образом. На фронте установлена плита для крепления забрасывателя ЗП 400 или ЗП 600, на фронте и на боковой стенке котла установлены дверки для обслуживания топки шуровки, очистки и контроля процесса горения. Топливо по неподвижной колосниковой решетке разбрасывается с помощью вращающихся лопастей забрасывателя.

В топках механизирован заброс топлива на колосниковую решетку, шуровка слоя топлива и шлакозолоудаление выполняется ручным способом. Нагрузка топки регулируется изменением подачи топлива питателем, а также изменением количества подаваемого воздуха. Колосниковую решетку котла набирают из поворотных колосников. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

Водогрейные котлы с топкой ЗП РПК - КВм-1,28, КВм-1,4, КВм-1,6, КВм-2,0, КВм-2,5, КВм-3,0, КВм -3,5, КВм-4,0.

Водогрейные котлы с ТШПМ

Водогрейные котлы КВм с механической топкой с шурующей планкой ТШПМ устанавливаются в котельных с механическими устройствами топливоподачи и шлакоудаления. С фронта блока котла устанавливается топка. Блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке.

Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. В задней части топки водогрейного котла имеется устройство для дожига и опракидывания прогоревшего шлака в канал шлакоудаления. Удаление шлака из канала производится транспортером шлакозолоудаления.

Водогрейные котлы с топкой ТШПМ - КВм-0,6, КВм-0,8, КВм-1,1, КВм-1,25, КВм-1,6, КВм-2,5.

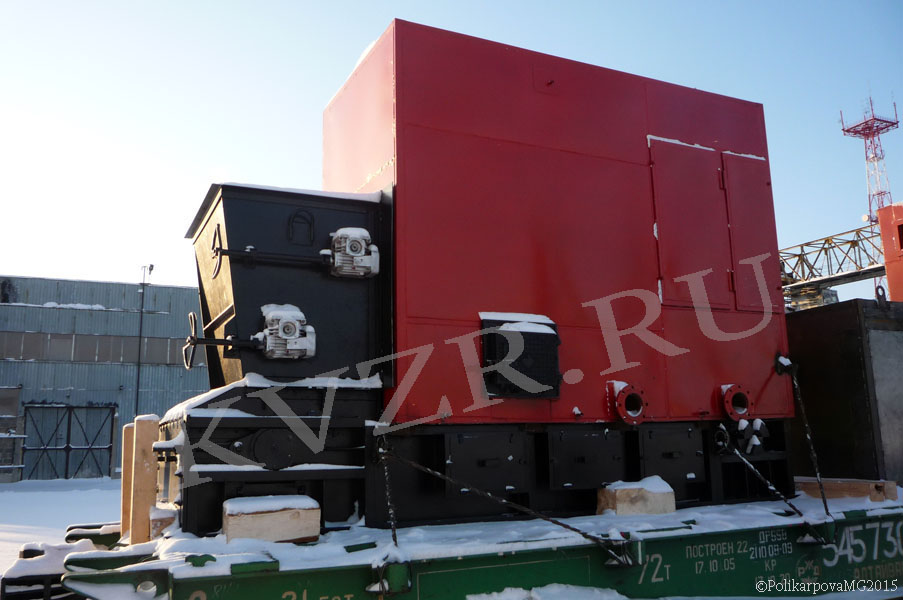

Водогрейные котлы с ТЛПХ

Водогрейные котлы КВм с механической топкой с ленточной цепной решеткой прямого хода ТЛПХ устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм.

Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи устройства регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха в водогрейный котел должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Водогрейные котлы с топкой ТЛПХ - КВм-1,6, КВм-2,5, КВм-3,0, КВм-4,0.

Водогрейные котлы с ТЛЗМ

Водогрейные котлы КВм с механической топкой с ленточной решеткой заднего хода ТЛЗМ с пневмомеханическим забрасывателем ЗП устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер забрасывателя ЗП-400 подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛЗМ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Данные модели водогрейных котлов применяются при реконструкции котельных с водогрейными котлами типа ДКВР и КЕ, работающих в водогрейных режимах. Их установка позволяет произвести минимальные изменения в строительных сооружениях, фундаментах и системах топливоподачи и шлакоудаления существующей котельной.

Водогрейные котлы с топкой ТЛЗМ - КВм-3,0, КВм-3,5, КВм-4,0.

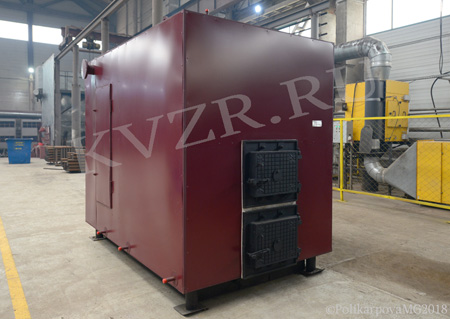

Водогрейные котлы на дровах

Водогрейные котлы КВр КД имеют конструктивное устройство специально для сжигания древесного топлива, с учетом его характеристик, что гарантирует высокое КПД котла и его надежную работу именно на этом виде топлива.
Устройство котла КВр для сжигания дров отличается от угольных котлов:

• наличием двух загрузочных дверей;
• большим объемом топочной камеры, для единовременной загрузки большого объема низкокалорийного древесного топлива;
• наличием поворотной камеры на выходе из топочной камеры котла перед конвективным пучком, увеличивающую зону догорания легких и мелких топливных частиц, захватываемых потоком уходящих газов.

Водогрейные котлы на дровах - КВр-0,23 КД, КВр-0,35 КД, КВр-0,47 КД, КВр-0,58 КД, КВр-0,7 КД, КВр-0,8 КД, КВр-1,0 КД, КВр-1,1 КД.

Жаротрубные водогрейные котлы

Жаротрубные котлы КВ производства КЗ "РЭП" могут работать как в паровом, так и водогрейном режиме. Для перевода парового жаротрубного котла КП в водогрейный режим вносятся изменения в обвязку котла. Жаротрубные водогрейные котлы производства Котельный завод "РЭП" выпускаются в трех модификациях - на природном газе, дизельном топливе и твердом топливе. В модели котла для сжигания твердого топлива устанавливается неподвижная колосниковая решетка, в газовых и жидкотопливных моделях котла устанавливаются горелки Ecoflam и UNIGAS.

Жаротрубный котел КВ представляет собой одножаровую горизонтальную конструкцию. Два цилиндра разного диаметра вставленны один в другой и соединенны между собой фланцами. Сверху расположен паросборник. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб. К фронтовой стороне жаротрубного котла крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения, либо плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.

Водогрейные жаротрубные котлы КВ - КВ-300 (0,22 МВт), КВ-500 (0,37 МВт), КВ-700 (0,52 МВт), КВ-1000 (0,74 МВт).

Газовые и дизельные водогрейные котлы

Водогрейные котлы КВа мощностью 0,46 - 4,0 МВт, оснащаются горелочными устройствами для сжигания жидкого и газообразного топлива, а за счет универсальной конструкции топочной камеры газовые и жидкотопливные водогрейные котлы КВа позволяют применять горелки ГБЛ и WEISTHAUPT, Oilon, UNIGAS и ECOFLAM.

Котлы под отечественные горелки предполагают большую топочную камеру, так как отечествуенные горелки имеют больший угол раскрытия и длину факела, поэтому цена на такие котлы выше.

Водогрейные котлы на газе и жидком топливе - КВа-0,46, КВа-0,58, КВа-0,7, КВа-1,0, КВа-1,5, КВа-2,0, КВа- 3,0, КВа-4,0.

Выбор водогрейных котлов

Выбирая водогрейные котлы КВ следует обратить внимание на

• мощность
• вид сжигаемого топлива
• способ топливоподачи и шлакоудаления
• габаритные размеры.

Хороший водогрейный котел должен обладать надежностью, низким уровнем расхода топлива, быть удобным в обслуживании и эксплуатации.

Мы автоматизировали расчет и разместили подборщик котлов, который поможет вам выполнить подбор котла по мощности с учетом площади помещения и учтет климатические условия вашего региона. Например, в Якутиии и Краснодарском крае для отопления одинаковой площади требуются водогрейные котлы разной мощности, так как колличество требуемого тепла существенно различается. После определнения мощности программа предложит вам различные варианты котлов производство которых осуществляет наш заводом.

Схемы подключения водогрейных котлов и вопомогательное оборудование

Эффективность работы котельной зависит от правильного расчета системы отопления, правильно подобранного вспомогательного оборудования котльной и правильного выполнения обвязки отопительного оборудования.

Специалисты Котельного завода "РЭП" выполняют подбор водогрейных котлов и вспомогательного котельного оборудования, проекты котельных, монтаж и пусконаладку котельного оборудования.

К числу вспомогательного оборудования, которое вам понадобится при эксплуатации водогрейной котельной относятся:

• насос сетевой (основной и резервный)
• насос подпиточный (основной и резервный)
• дымосос (на каждый котел)
• золоуловитель (на каждый котел)
• газоходы
• дымовая труба
• бак запаса воды
• мембранный (расширительный) бак (по расчету)
• система вентиляция котельной

Дополнительное оборудование котельной с теплообменниками:

• насос котлового контрура (основной и резервный)
• теплообменник
• система водоподготовки

Схема подключения водогрейного твердотопливного котла с ручной топкой

Оборудование угольной котельной с механизированной топливоподачей и шлакоудалением:

• дробилка топлива
• бункер топлива
• транспортер топливоподачи
• транспортер шлакоудаления
• бункер шлака

Схема подключения водогрейного котла с механической топкой

Дополнительно для работы газовых котлов в промышленной котельной вам потребуются

• горелка;
• ГРП.

Схема подключения водогрейных газовых котлов

Дополнительно для работы жидкотопливного водогрейного котла вам потребуются:

• бак хранения дизельного топлива.

Дополнительно для работы водогрейного котла на мазуте и тяжелом жидком топливе вам потребуются:

• бак для хранения мазута;
• подогреватель мазута;
• фильтры для очистки мазута.

Автоматика промышленной водогрейной котельной включает в себя:

• Вводно-распределительное устройство
• Щит управления котлами
• Щит управления насосами
• Щит управления общекотельный ( включает ТДМ)
• Щит управления вентиляцией
• Щит управления транспортерами
• Щит управления освещением
• Щит управления водоподготовкой
• Щит управления ГВС
• Узел учета тепловой энергией (по необходимости)

Купить водогрейные котлы

Для того что бы купить водогрейные котлы и вспомогательное оборудование вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку он-лайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Водогрейные котлы разрабатываются и эксплуатируются в соответствии с:
