Циклоны

Циклоны являются наиболее распространенным газоочистным оборудованием. Циклон производит очистку газов в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике и других. При небольших капитальных затратах и эксплуатационных расходах, циклоны в зависимости от характеристик улавливаемой пыли, типа и режима работы обеспечивают эффективность очистки газов и пылеулавливания 80-95 %.

Котельный завод "РЭП" производит циклоны различных моделей.

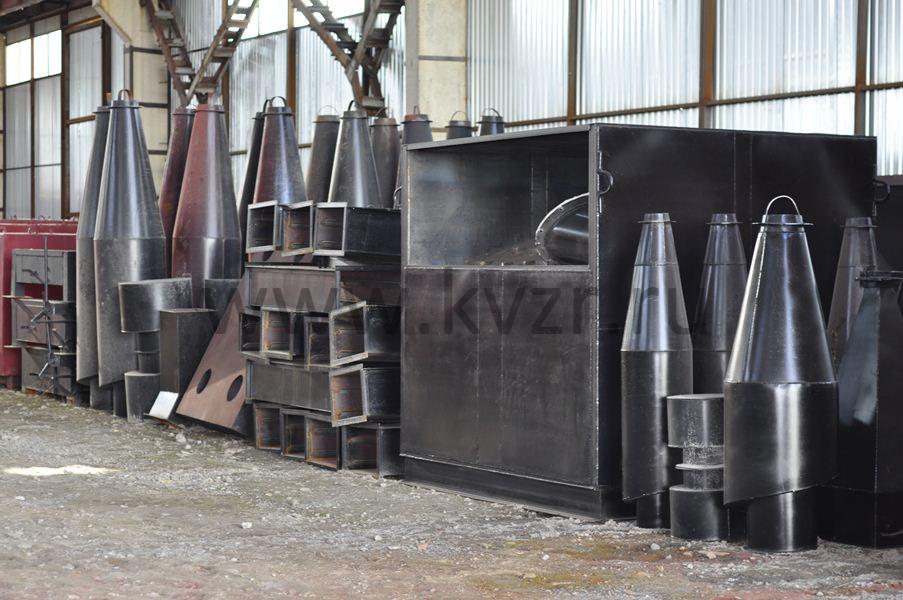

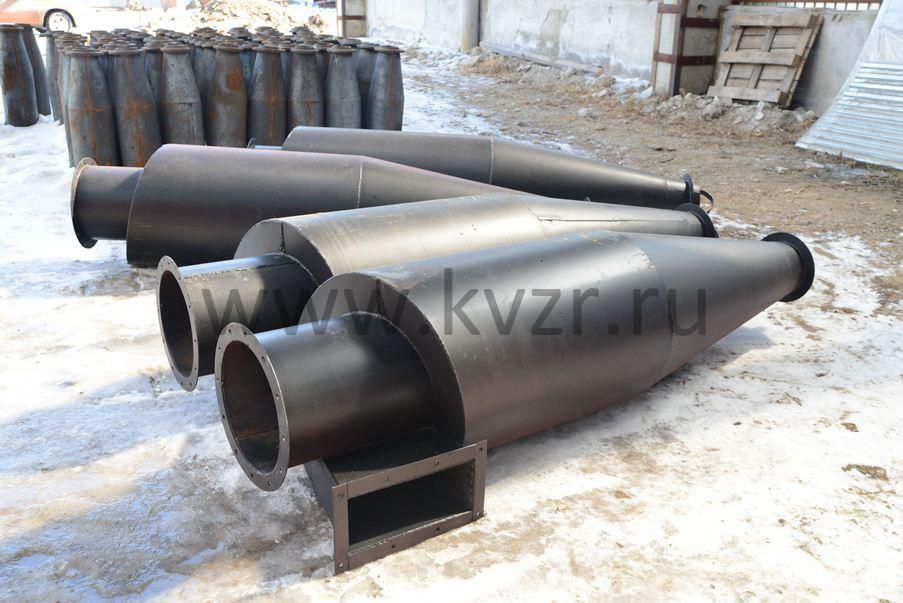

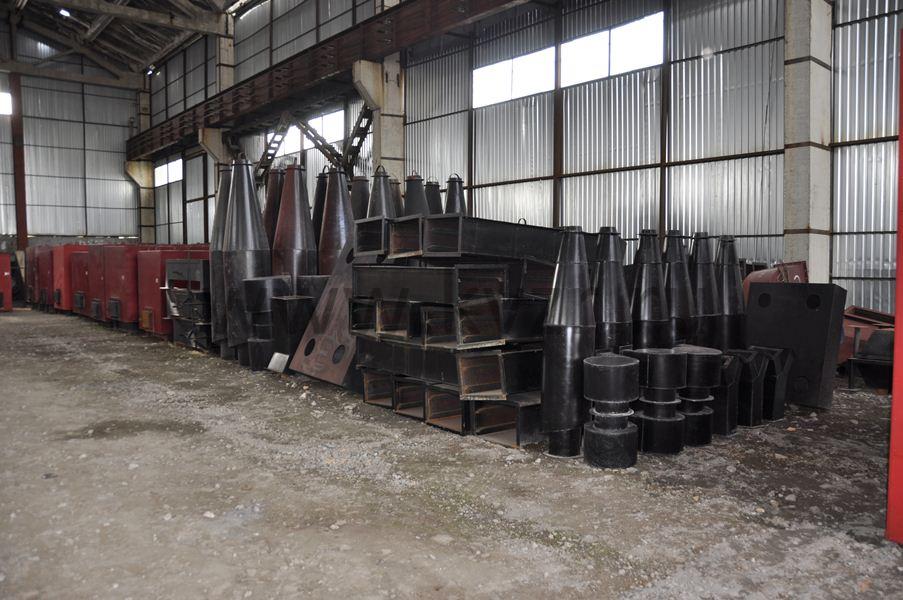

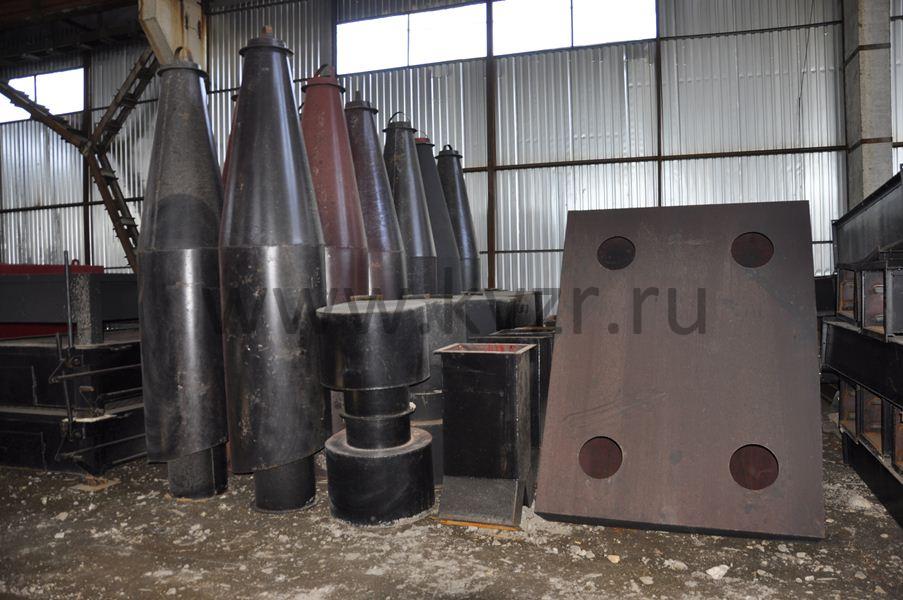

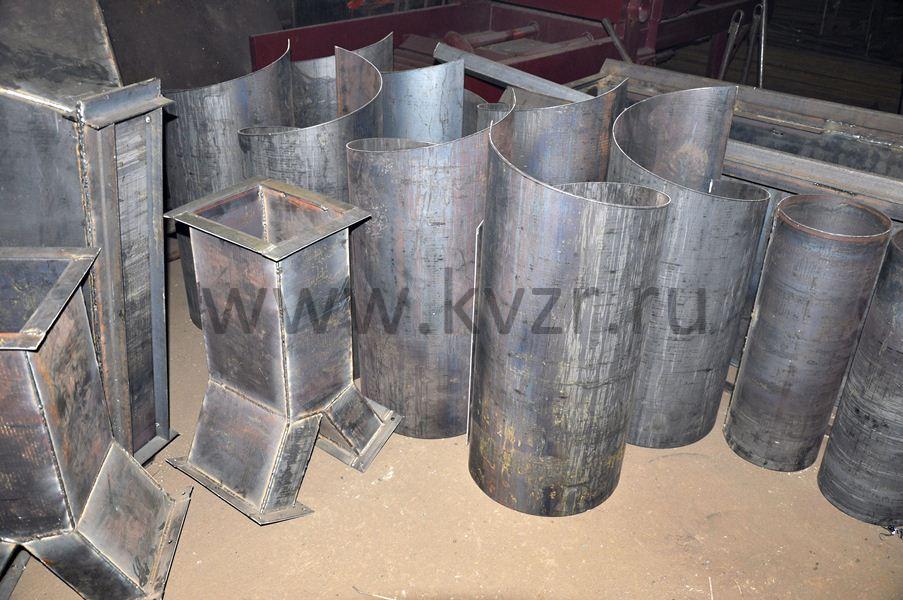

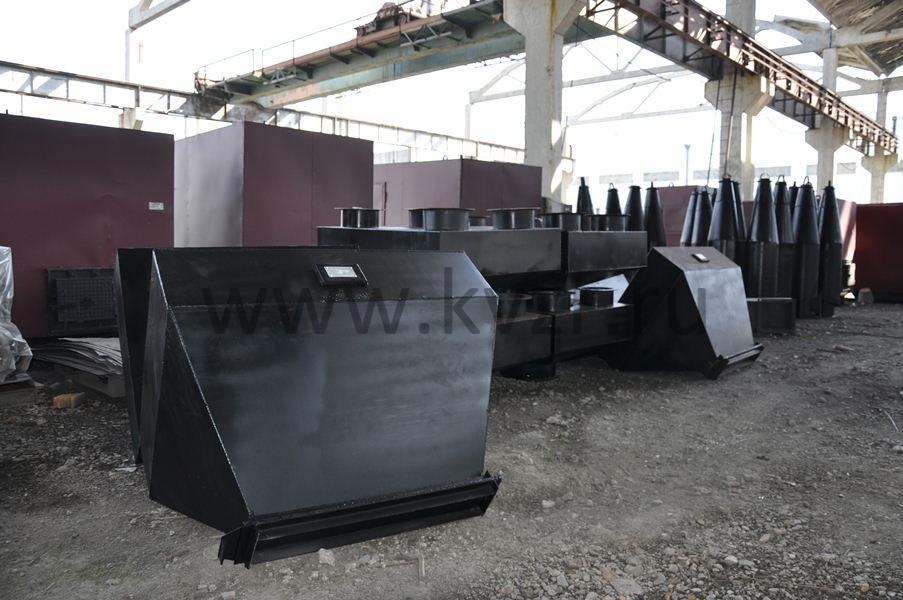

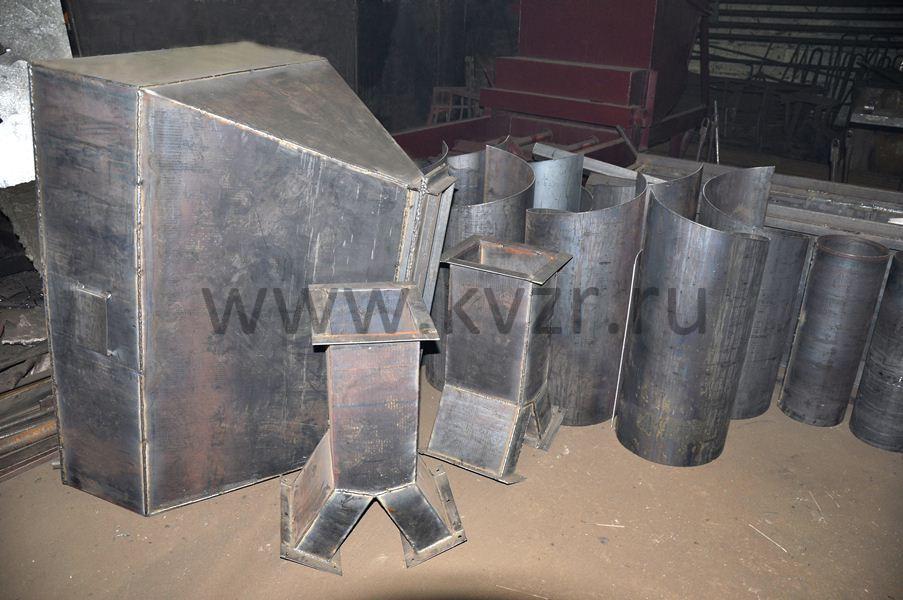

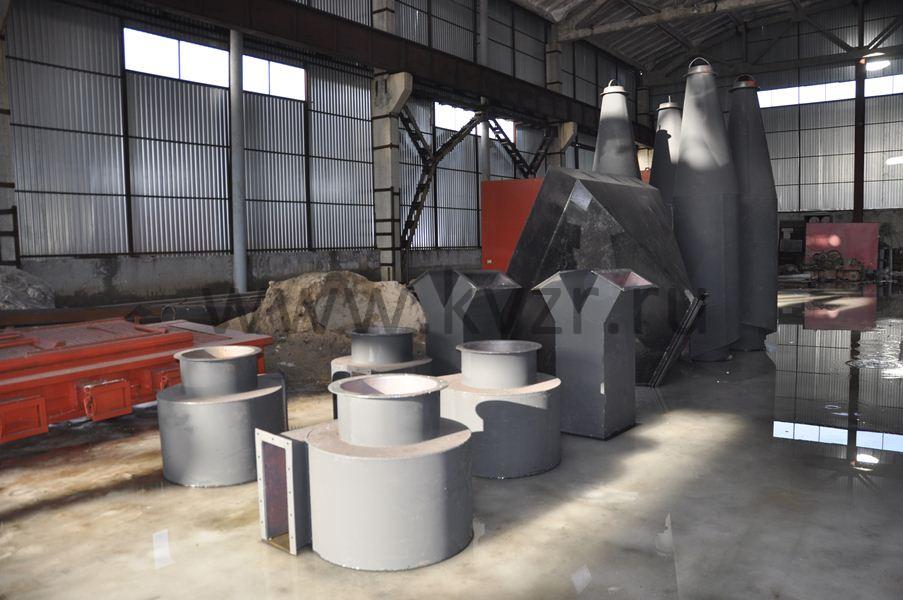

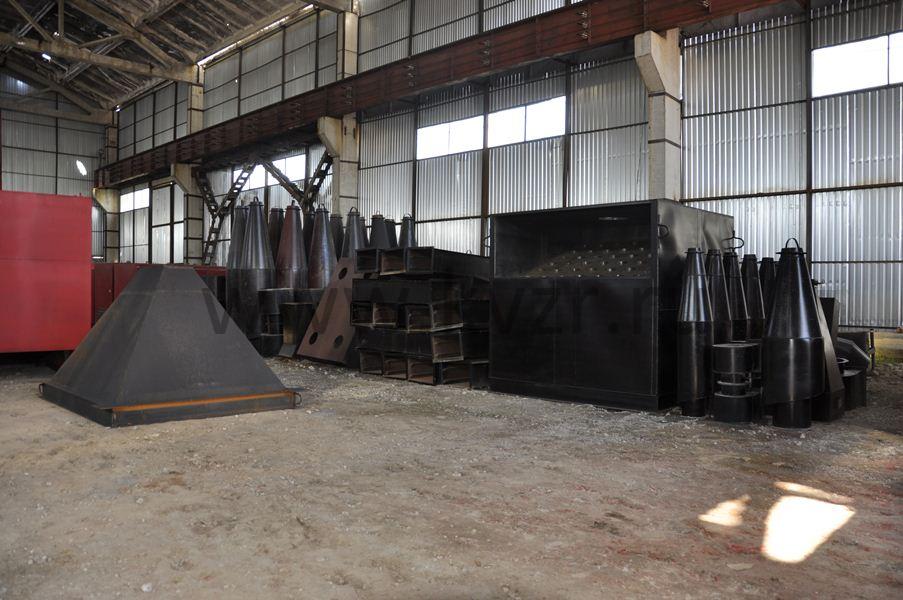

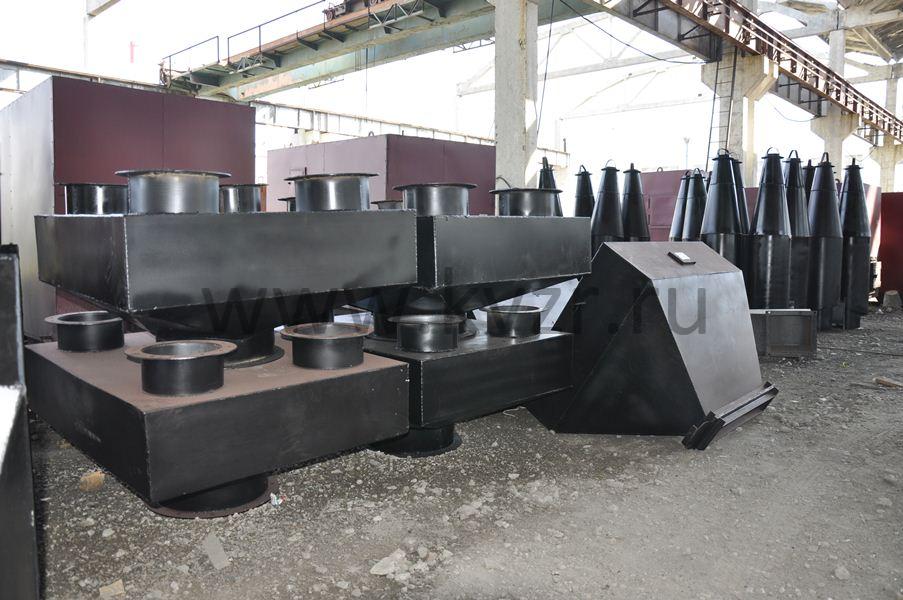

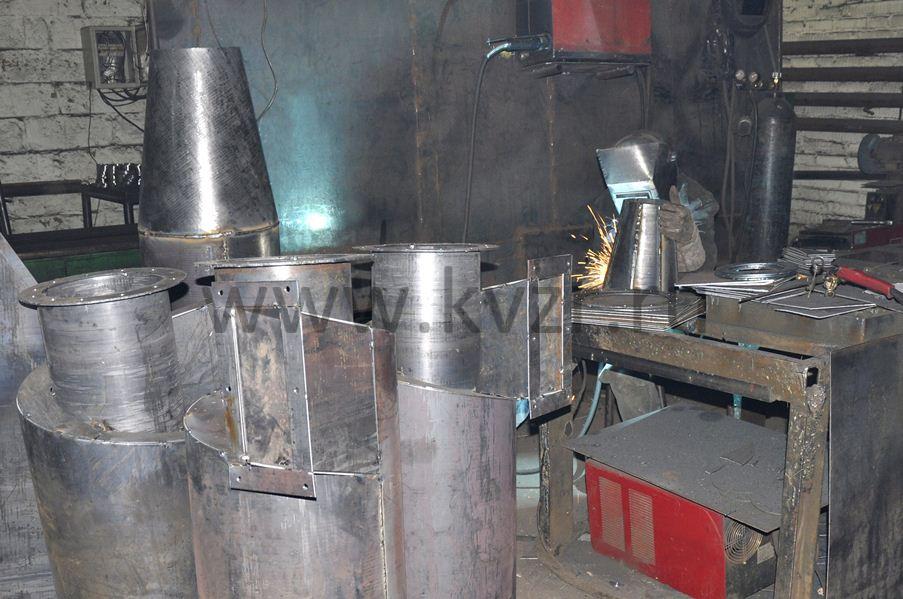

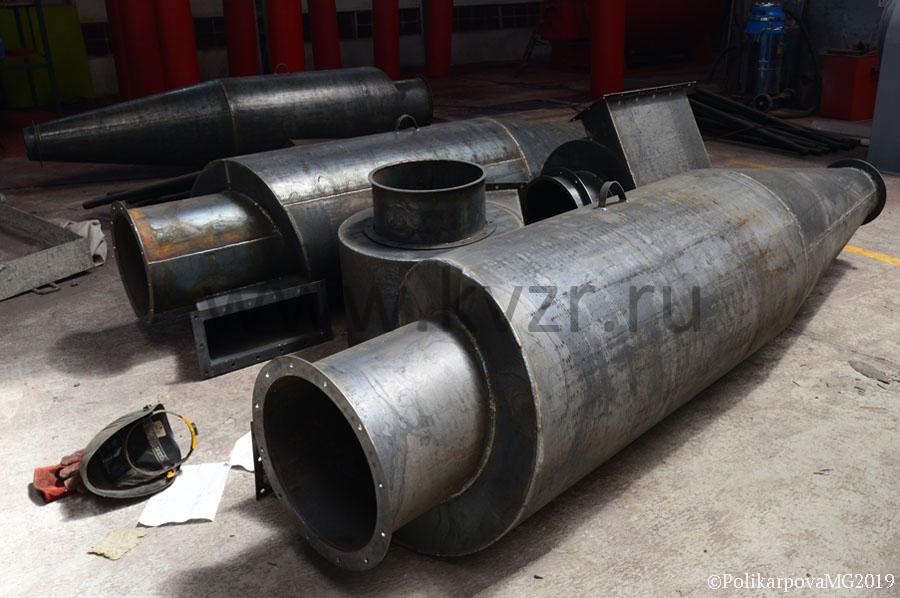

• Циклоны типа ЦН-11, ЦН-15 предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, сжигание топлива и т.д.), а также очистки аспирационного воздуха. Недопустимо их использование в условиях взрывоопасных сред, не рекомендуется их применять для улавливания слипающейся пыли. Загрузить ПРАЙС ЛИСТ на циклоны ЦН 15.

При сжигании твердого топлива необходима очистка дымовых газов от золы и уноса. Это уменьшает загрязнение атмосферного воздуха и улучшает санитарно-гигиенические условия воздушного бассеина, а также повышает надежность эксплуатации дымососов, так как снижается их золовой износ. Для очистки дымовых газов применяют батарейные циклоны и золоуловители.

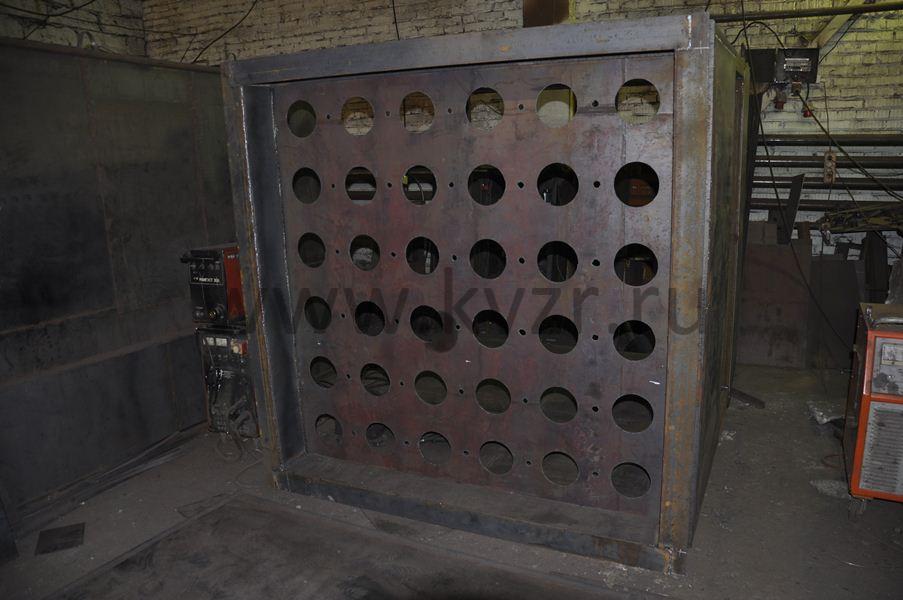

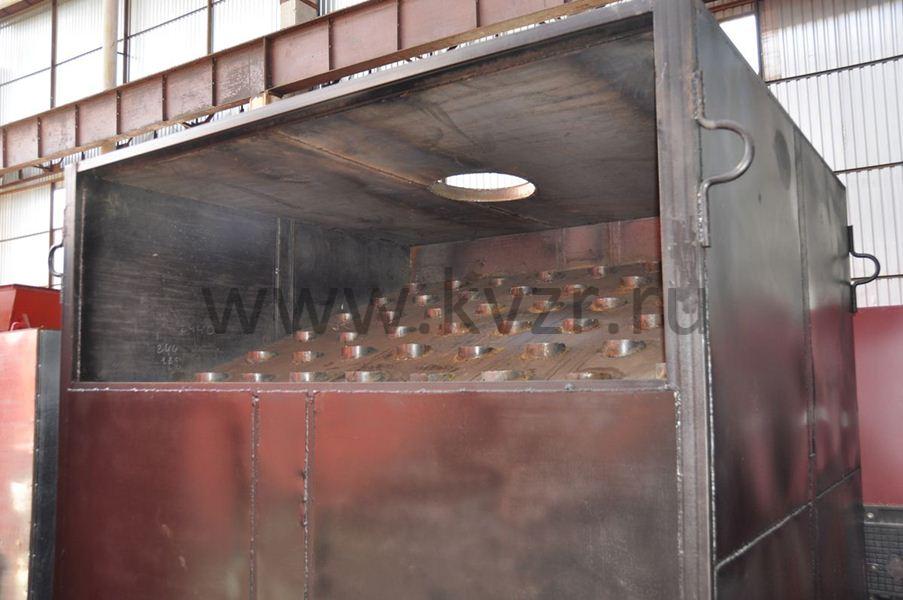

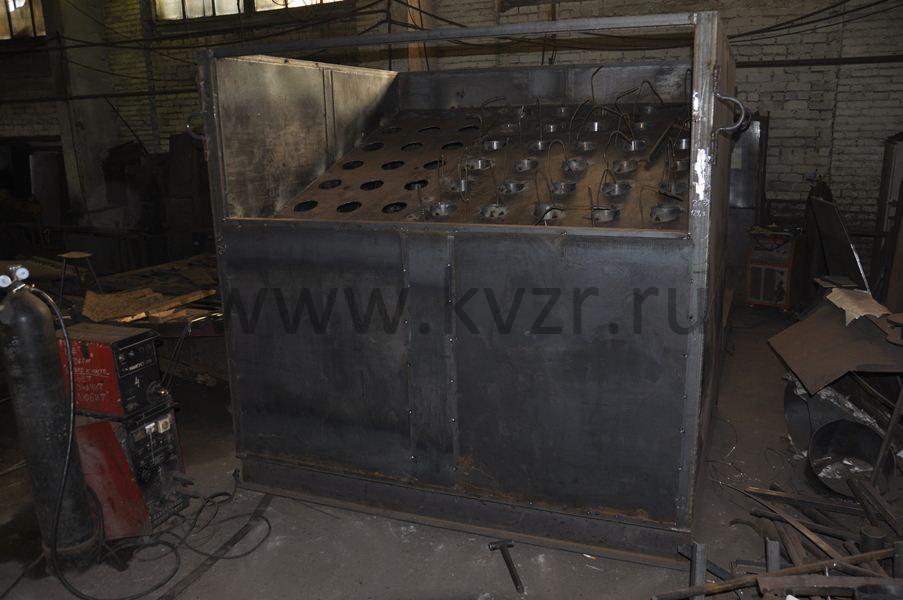

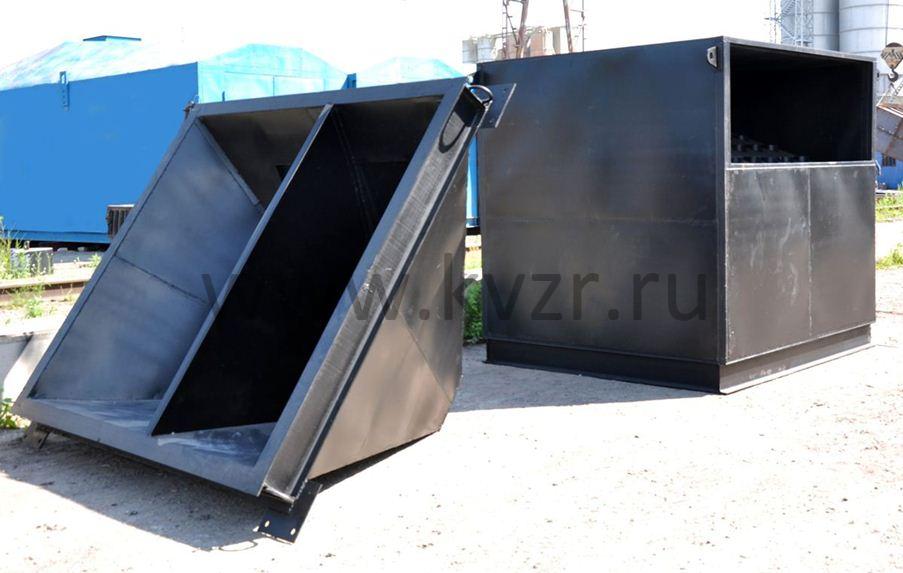

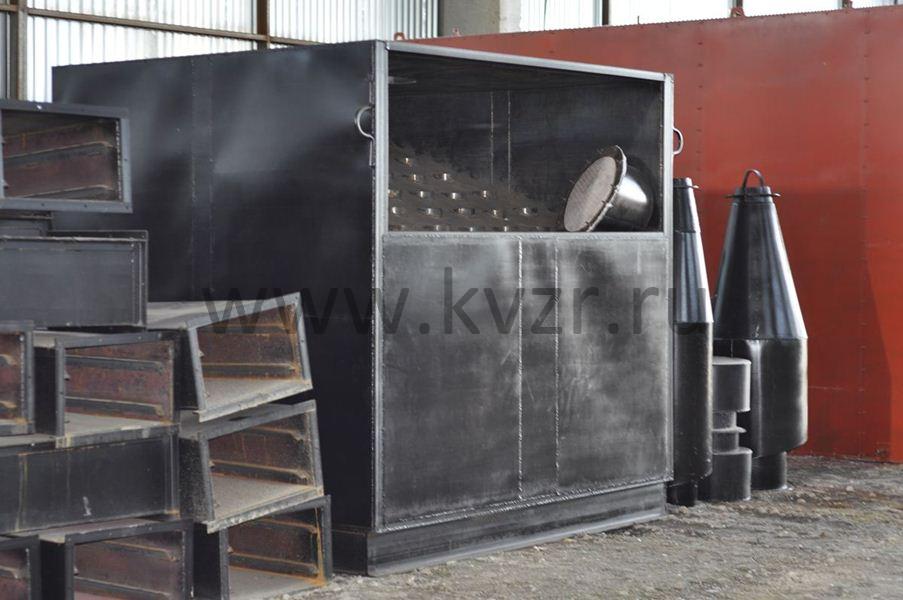

• Батарейные циклоны БЦ 512 предназначены для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400 °С из топок паровых котлов паропроизводительностью 25-512 т/ч и водогрейных котлов мощностью 10-50 Гкал/ч при сжигании твёрдых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом. Загрузить ПРАЙС ЛИСТ на батарейные циклоны БЦ 512.

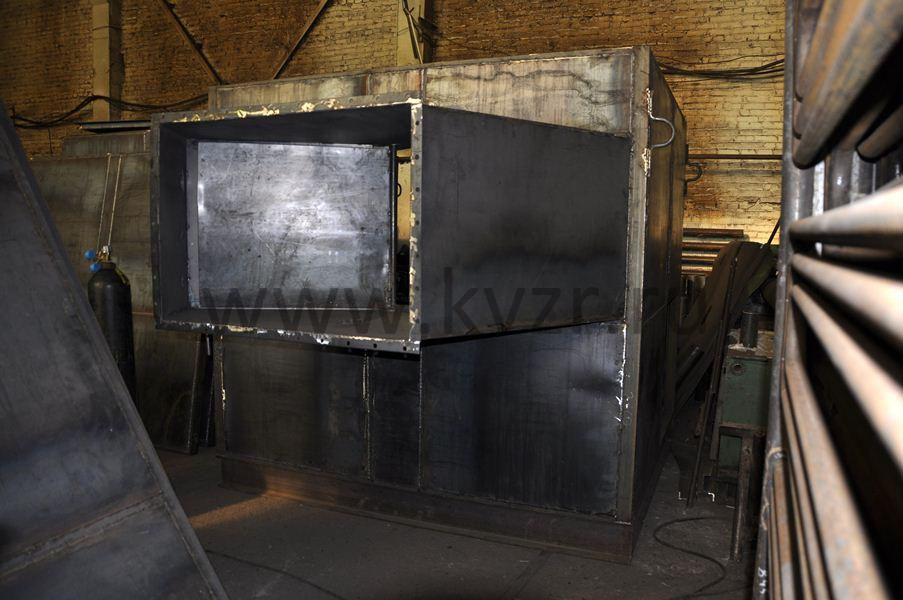

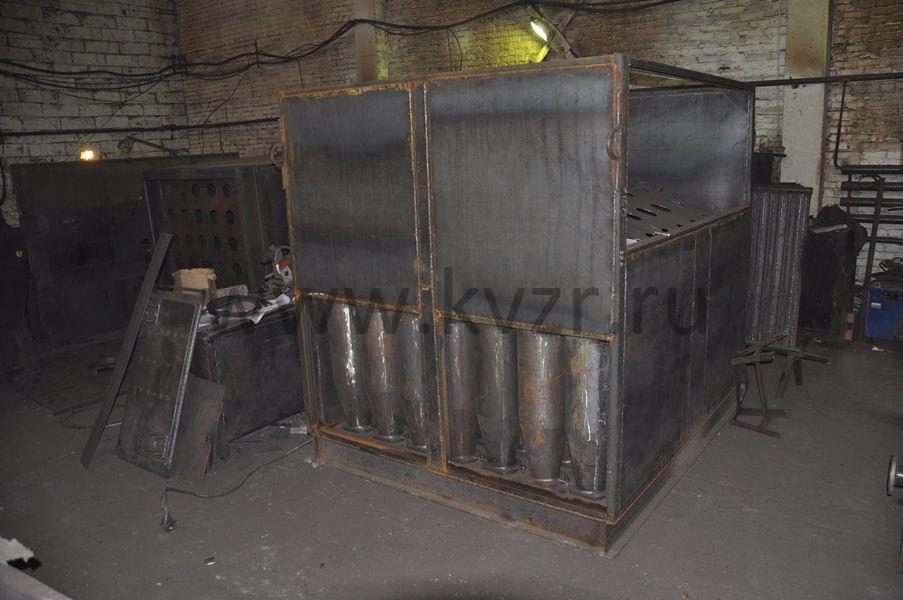

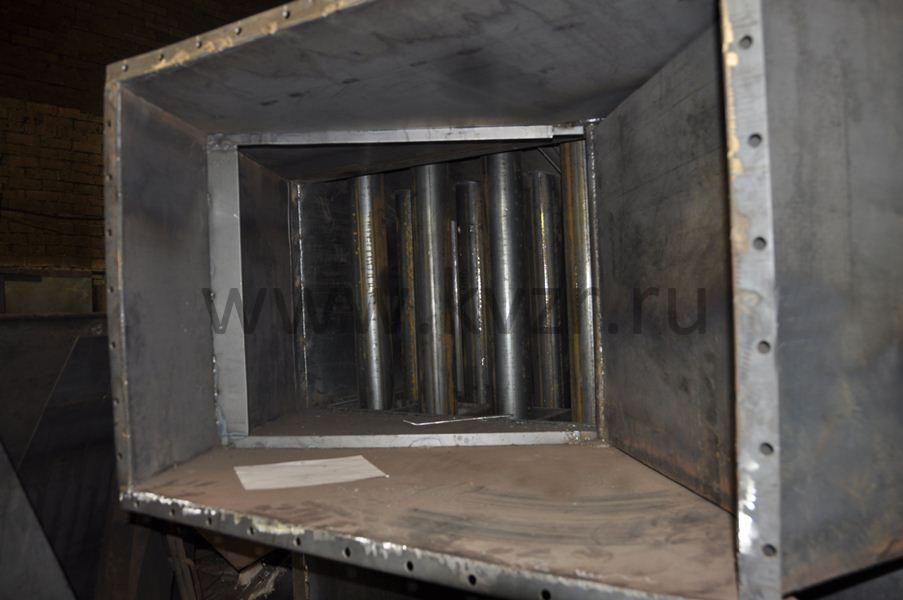

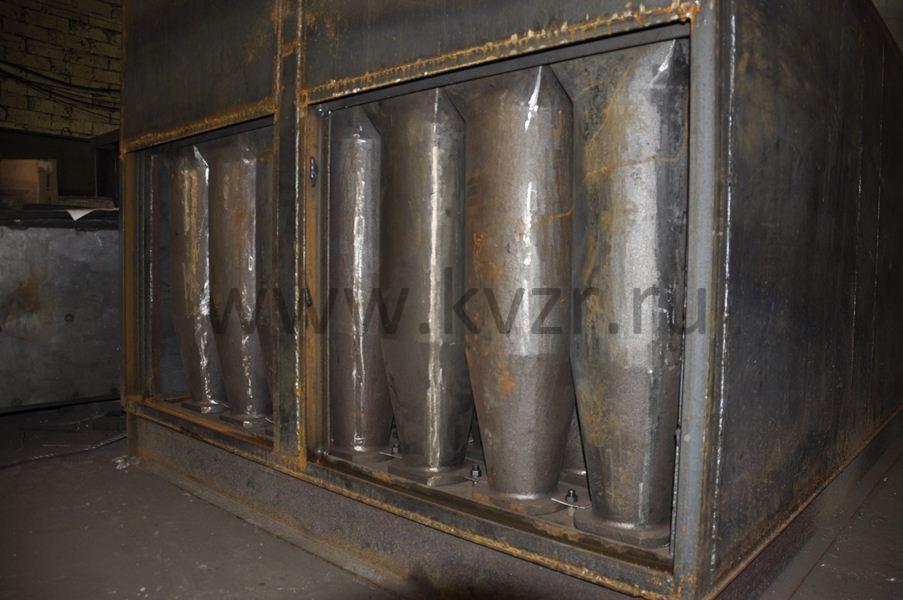

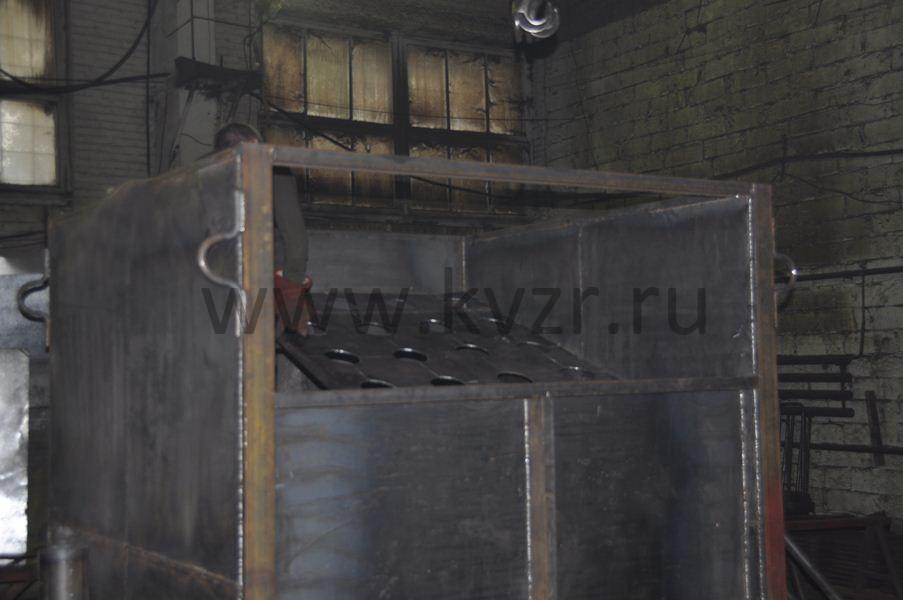

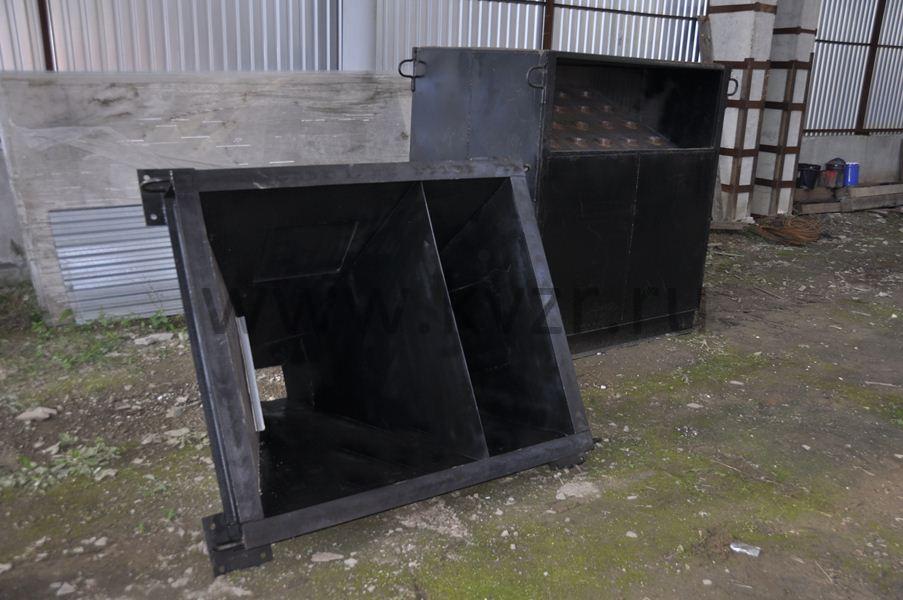

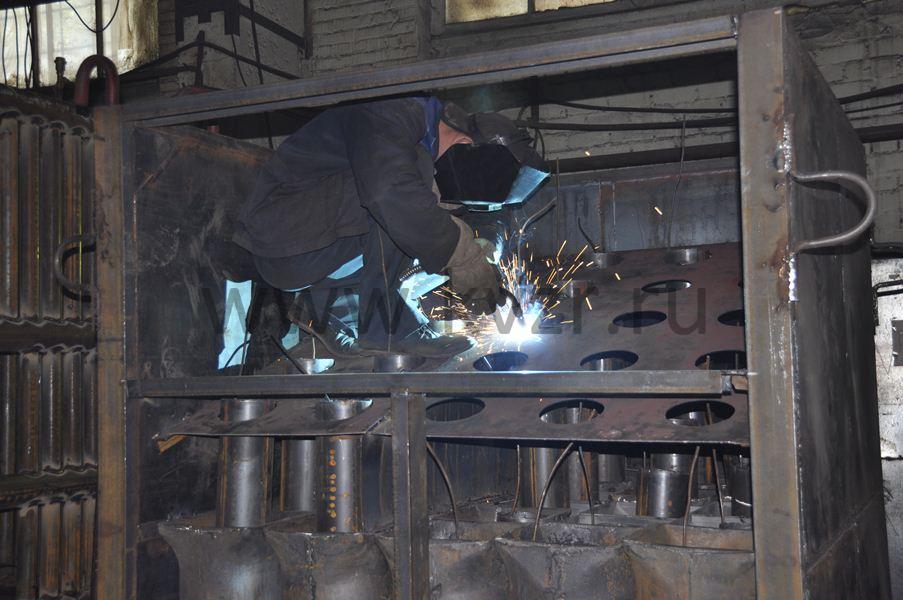

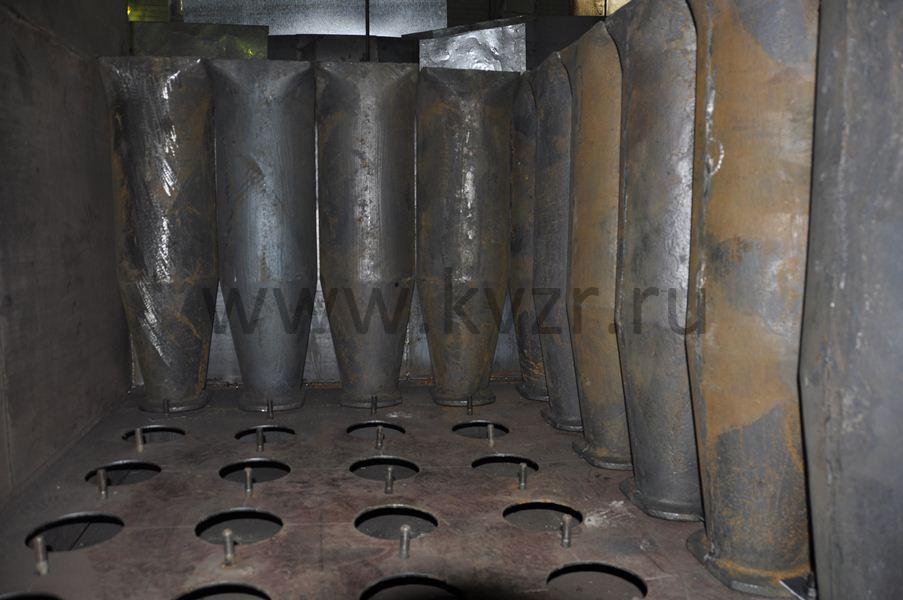

• Батарейные циклоны БЦ 259 представляют собой пылеулавливающие аппараты, составленные из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. Загрузить ПРАЙС ЛИСТ на батарейные циклоны БЦ 259.

• Батарейные циклоны БЦ 2 представляет собой пылеулавливающий аппарат, составленный из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. Загрузить ПРАЙС ЛИСТ на батарейные циклоны БЦ 2.

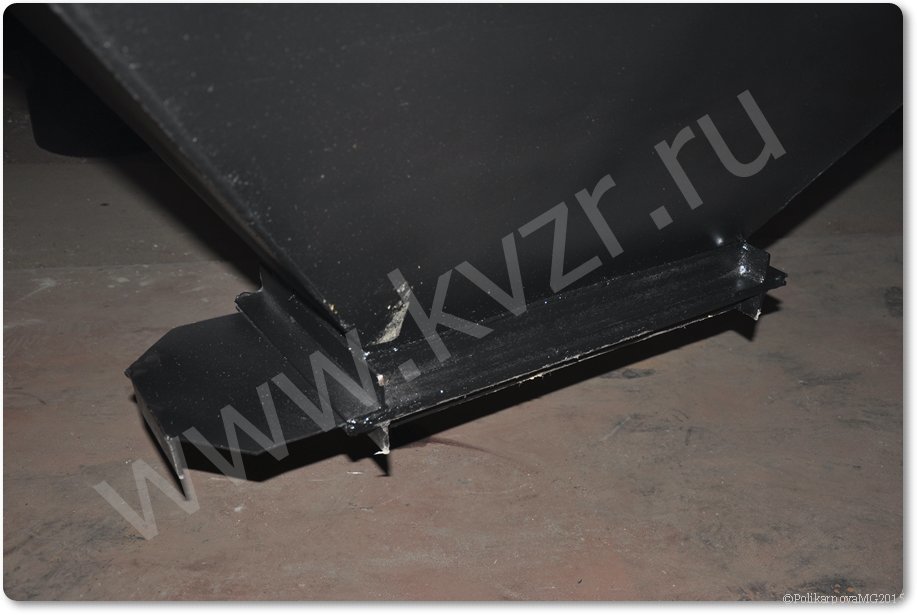

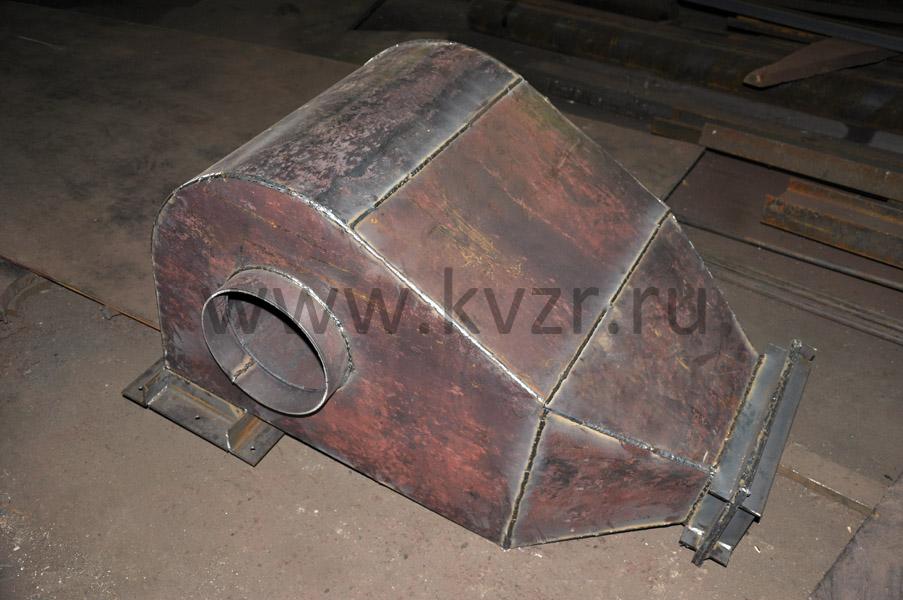

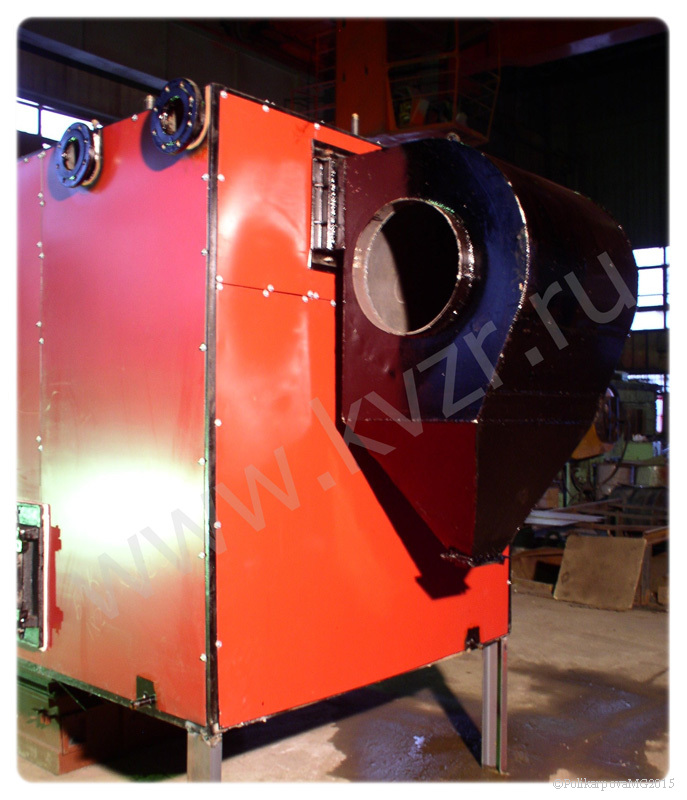

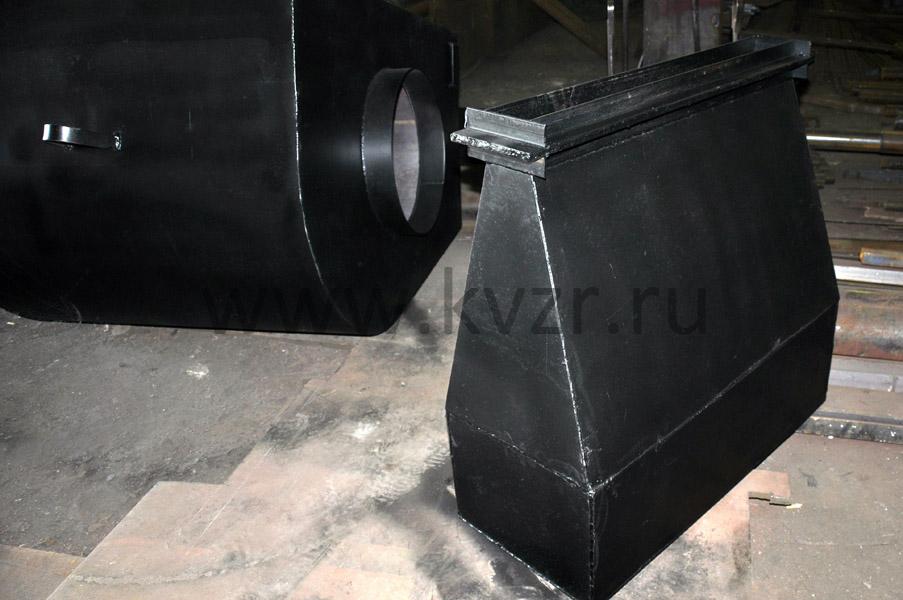

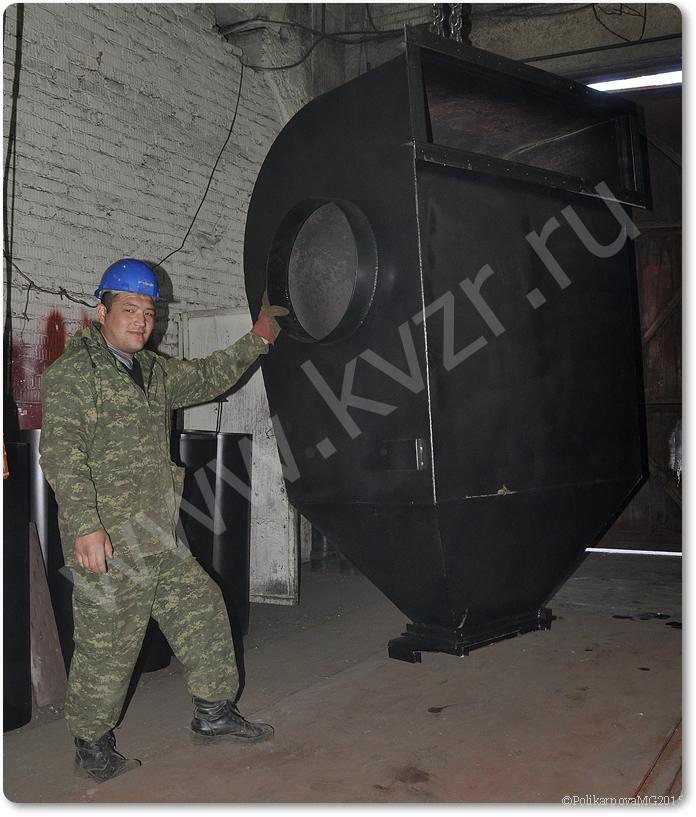

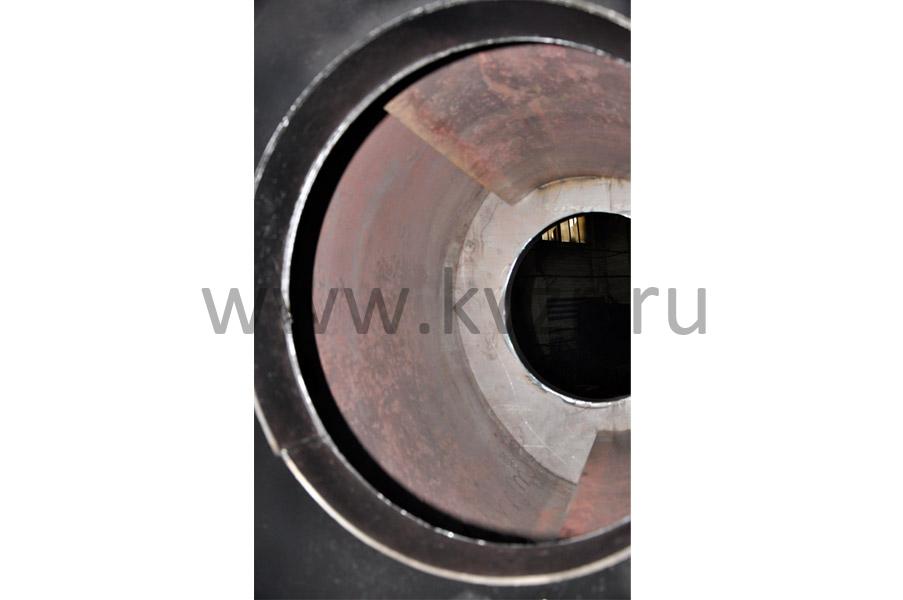

• Золоуловитель ЭП представляет собой горизонтальный циклон, предназначенный для сухой инерционной очистки газов от летучей золы с температурой до 290 °С. Применяется для улавливания золовых отложений после водогрейных котлов мощностью 0,47 – 2,5 МВт. Загрузить ПРАЙС ЛИСТ на золоуловители ЭП.

Циклоны обеспечивают очистку газов эффективностью 80-95 % от частиц пыли размером более 10 мкм. В основном циклоны рекомендуется использовать для предварительной очистки газов и устанавливать перед высокоэффективными аппаратами (например, фильтрами или электрофильтрами). В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу. Запыленный воздух входит в корпус циклона со скоростью до 20 м/с, совершая вращательное движение в кольцевом пространстве между стенкой корпуса и внутренней трубой, перемещаясь далее в коническую часть корпуса. Под действием центробежной силы пылевые частицы, перемещаясь радиально, прижимаются к стенкам корпуса. Воздух, освобожденный от пыли, выходит наружу через внутреннюю трубу, а пыль поступает в сборный бункер циклона.

В зависимости от производительности циклоны можно устанавливать по одному (одиночные циклоны) или объединять в группы из двух, четырех, шести или восьми циклонов (групповые циклоны). Эффективность очистки газа в циклоне определяется дисперсным составом и плотностью частиц улавливаемой пыли, а также вязкостью газа, зависящей от его температуры, кроме того, она зависит от диаметра циклона и скорости газа в нем. При уменьшении диаметра циклона и повышении до определенного предела скорости газа в циклоне эффективность очистки возрастает. Эффективность очистки, указанная в технических характеристиках, может быть достигнута лишь при условии соответствия между типоразмером циклона и его производительностью. Эффективность очистки резко снижается при подсосе атмосферного воздуха внутрь циклона, особенно через бункер. Допустимая величина подсоса 5-8 %. Типоразмер циклона выбирают исходя из производительности с учетом оптимальной скорости в цилиндрической части циклона.

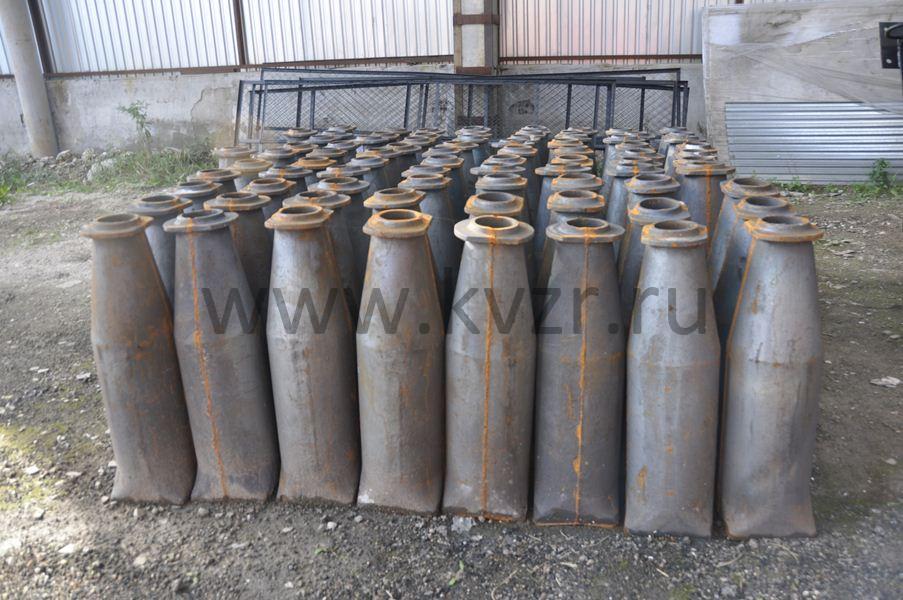

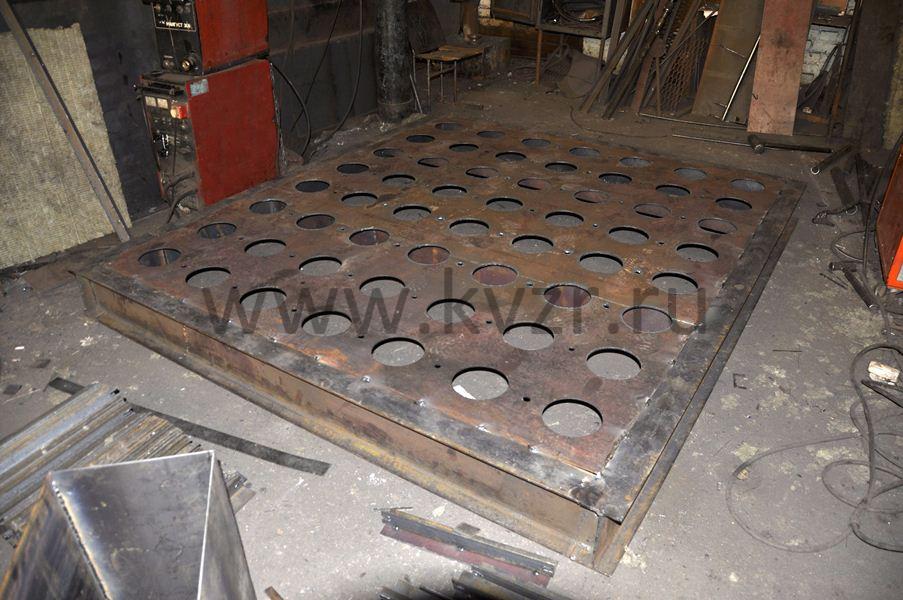

Особый вид циклонов - батарейные, представляющие собой набор смонтированных в общем корпусе циклонных элементов небольшого диаметра (примерно до 250 мм) при этом в корпусе размещается общий для всех элементов распределительный коллектор запыленного газа, а также и общий собирающий коллектор очищенного газа. Одиночные и групповые циклоны изготовляют с "левым" и "правым" вращением газового потока, причем "правым" считается вращение потока в циклоне по часовой стрелке (если смотреть со стороны выхлопной трубы), а "левым" - вращение против часовой стрелки. Направление вращения выбирают исходя из компоновочных соображений.

Движение газов в циклоне носит весьма сложный характер и, несмотря на большое число теоретических работ, изучено еще недостаточно.

Удаление пыли из газов в циклоне протекает в две стадии. На первой стадии частицы переносятся в зону осаждения. Этот процесс осуществляется за счет центробежной силы. Вторая стадия - отделение частиц начинается, когда концентрация частиц в газовом потоке превышает предельную нагрузку, т.е. то количество пыли, которое в состоянии переносить газовый поток в данных условиях с учетом пристенного эффекта.

Принципиально циклоны работают следующим образом: газы, направляющиеся в циклон, поступают в цилиндрическую часть циклона и совершают движение по спирали с возрастающей скоростью от периферии к центру, спускаются по наружной спирали, затем поднимаются по внутренней спирали и выходят через выхлопную трубу. Обычно в циклонах центробежное ускорение в несколько сот, а то и в тысячу раз больше ускорения силы тяжести. Поэтому даже весьма маленькие частицы пыли не в состоянии следовать за линиями тока газов и под влиянием центробежной силы выносятся из кривой движения газов по направлению к стенке.

В цилиндрической камере циклона статическое давление, как и в каждом искривленном течении, сильно падает в направлении от периферии к центру. В основном потоке направленные во внутреннюю сторону сжимающие усилия приходят в равновесное состояние с центробежными силами газов. Более медленно текущий у стенки циклона пограничный слой соответственно испытывает меньшие центробежные силы. Однако у конической стенки циклона и у его крышки начинает уже сказываться перепад давления, сжимающее поток усилие становится значительно больше центробежной силы, и поток в виде сильного вторичного вихря направляется внутрь, захватывая с собой много частиц пыли. Но так как затем поток еще несколько раз по пути вниз обернется вокруг выхлопной трубы, частицы могут быть вновь отброшены к стенке аппарата.

Вторичный поток, искривленный вдоль конической стенки, захватывает отброшенную к стенке пыль и направляет ее вниз к пылеосадительной камере (бункеру). Без этого потока отдельные частицы, находящиеся у стенки, не смогли бы попасть вниз, поскольку направленная вверх составляющая центробежной силы является большей по сравнению с силой тяжести. О большом влиянии вторичного потока свидетельствует тот факт, что пыль выносится из лежащих и даже из перевернутых циклонов. В пылеосадительной камере вследствие сужения в месте соединения газовый поток циркулирует слабее, чем в цилиндрической камере. Однако и в этом случае на оси вихрь имеет пониженное давление.

Часть вторичного потока цилиндрической камеры в пылеосадительной камере перемещается вниз и вновь возвращается в ядро вихря. Благодаря этому уже отсепарированная пыль может быть вновь захвачена и вынесена в район оси вихря. Отметим, что поскольку решающим фактором, обусловливающим движение пыли, являются аэродинамические силы, а не силы тяжести, циклоны можно располагать наклонно и даже горизонтально.

Купить циклон

Для того что бы купить циклон вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
