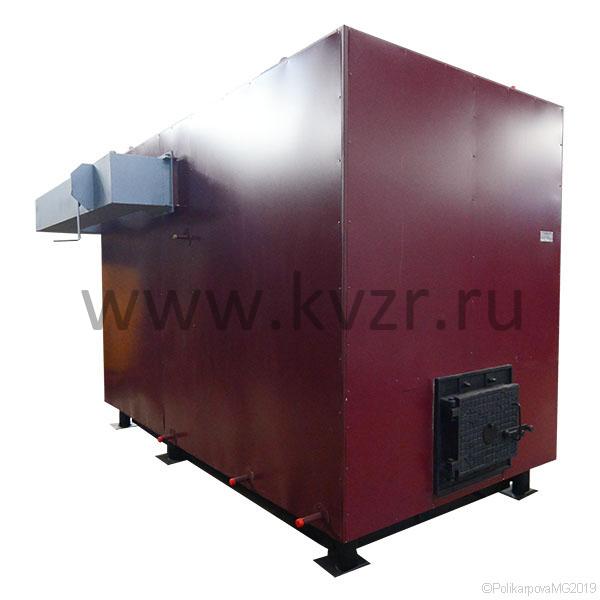

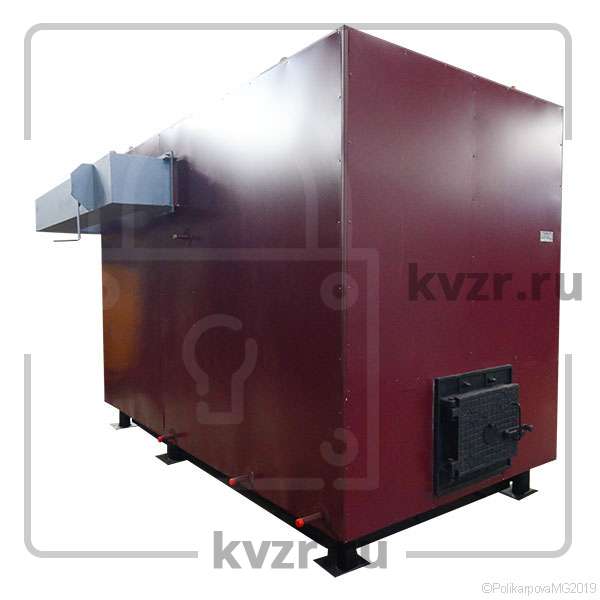

Котел мощностью 470 кВт без дымососа

Особенности котла 470 кВт работающего без дымососа:

• КПД свыше 80 %, минимальный расход топлива;
  компактные размеры;
• быстрый выход на номинальную мощность - 2-4 часа;
• запас по мощности 15 %, сверх номинальной;
• минимальные требования к качеству питательной воды;
• удобные люки для очистки поверхностей нагрева;
• заводская гарантия 2 отопительных сезона.

Отопительные котлы мощностью 470 кВт без дымососа имеют систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивают хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котлов 470 кВт без дымососа гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Отопительный котел 470 кВт с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котлы 470 кВт изначально разработаны с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Устройство котла 470 кВт на самотяге

Отопительный котел 470 мощностью 470 кВт, предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Котлы 470 кВт для отопления выполнены моноблочными - блок котла и ручная колосниковая топка. Блок промышленного котла 470 кВт представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Водогрейные котлы 470 кВт имеют двухходовую компоновку. Топочная камера котлов состоит из труб Ø 57x3,0 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,0 мм в виде флажковых пакетов, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке.

Газы в конвективной части проходят один ход и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрен люк.

Под решеткой котельный блок имеет воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы. Топливо забрасывают равномерным слоем на колосники через загрузочное окно, закрывающееся топочной дверцей. Зола проваливается через отверстия в колосниках в воздушный короб-зольник.

В случае необходимости сжигания резервного топлива дров, в базовой модели котла 470 кВт устанавливается вторая топочная дверь.

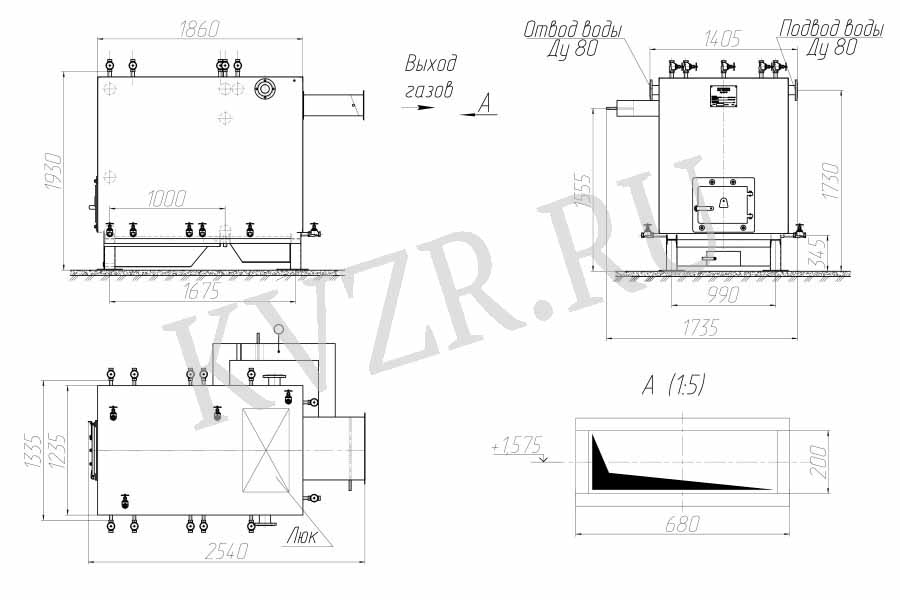

Схема водогрейного котла мощностью 470 кВт без дымососа

Принцип работы котла 470 кВт без дымососа

Система регулирования тяги и дутья позволяет обеспечить максимально эффективную работу котла без дымососа.

Работа котла на самотяге имеет неоспоримое преимущество - это исключение затрат на монтаж дымососа и затраты на электроэнергию в течение отопительного сезона.

Для того чтобы обеспечить одновременно и высокий КПД котла и возможность работы на самотяге, мы применяем уникальную систему тяги и дутья.

С применением нашей системы тяги и дутья решаются просто следующие задачи:

• сохраняется максимально высокий КПД котельной установки за счет развитой поверхности нагрева до 85 %;
• легкий выход на режим в переходный период при плюсовой температуре окружающего воздуха;
• исключается конденсат в хвостовых поверхностях нагрева котла;
• достаточная высота дымовой трубы 9 м;
• обеспечивается максимальная надежность котла.

КПД котла HeatExpert более 80 %, и при этом водогрейный котел работает без дымососа и не имеет никаких препятствий в работе и запуске в переходный период. Это обеспечивает установка уникальной системы регулирования тяги и дутья. При пуске котла при плюсовых температурах на улице, через обводной газоход, не имея на своем пути никакого сопротивления газы, свободно выходят из топочной части котла и двигаются по обводному газоходу, разогревают дымовую трубу.

После установления стабильного режима горения слоя топлива, обводной газоход перекрывается, и газы двигаются уже через конвективные пакеты. Тяга включилась, водогрейный котел на самотяге выходит на мощность, КПД максимально. Нет затрат на электроэнергию, нет потерь с уходящими газами, конструкция котла оптимальна.

Комплект поставки котла 470 кВт

Котел стальной 470 кВт на самотяге поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт., запорные вентили - комплект, предохранительные клапаны - 2 шт., термометры с оправой - 2 шт., манометры с кранами - 2 шт., дутьевой вентилятор - 1 шт., система тяги и дутья. Котел 470 кВт работает с вентилятором.

Кроме того котлы мощностью 470 кВт могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Для обеспечения циркуляции воды через котел либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел.

Монтаж водогрейного котла

Котел поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. На топку устанавливается котельный блок. Далее котел подсоединяется по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. Монтируется газоход.

Схема подключения котла 470 кВт работающего без дымососа на самотяге
