Дымовая труба 500

Дымовая труба 500

Котельный завод "РосЭнергоПром" производит дымовые трубы по типовым проектам. Высота дымовых труб 500 согласно типового проекта - 21,375, 25, 31,815 м. Котельный завод "РОСЭНЕРГОПРОМ" имеет возможность изготовить дымовые трубы 500 иной высоты.

Максимальная температура отводимых газов 350 °C, минимальная 40 °C. Полный срок эксплуатации дымовой трубы не менее 10 лет. Дымовые трубы 500 рассчитаны для эксплуатации в I÷III ветровых районах, районах с расчетной температурой от -40 °C до +40 °C и сейсмичностью до 6 балов включительно.

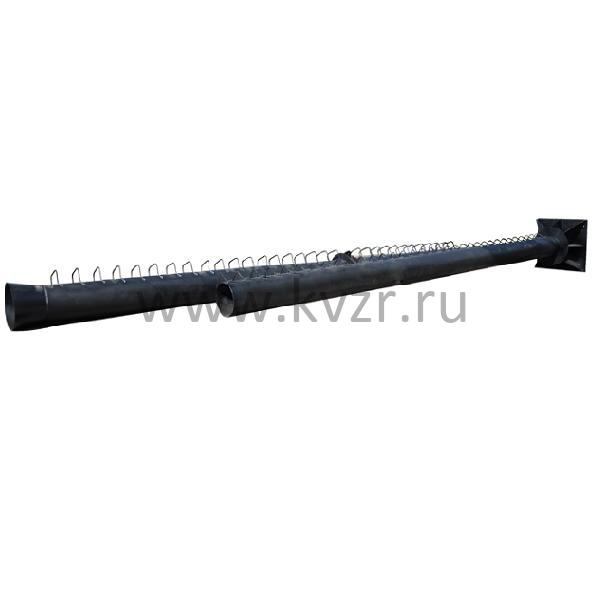

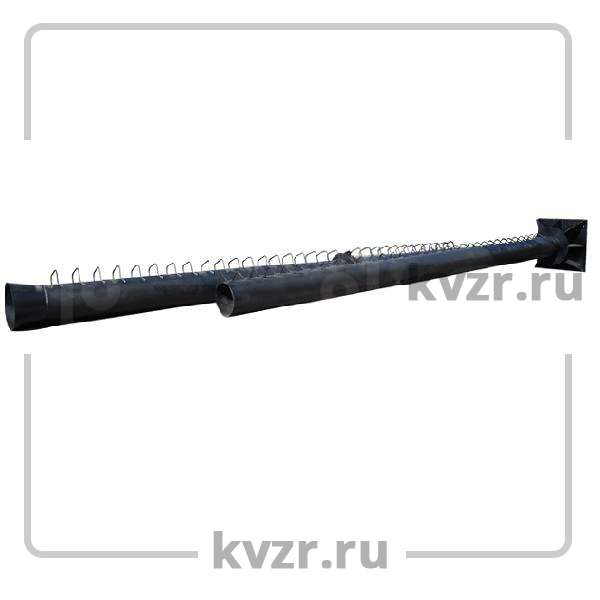

Дымовая труба 500 для отвода дымовых газов состоит из газоотводящих стволов, оттяжек с натяжными устройствами. Газоотводящие стволы представляют собой стальные цилиндрические гладкие оболочки. На газоотводящих стволах установлены скобы для подъема на трубу при обслуживании оттяжных узлов. К нижней части труб приварена опорная плита для фиксации их на центральных фундаментах.

Стволы раскрепляются оттяжками, расположенными в один или два яруса в зависимости от высоты трубы. Угол между оттяжками в плане составляет 120 °. Оттяжки запроектированы из круглой стали отдельными звеньями. Для соединения оттяжек с фундаментами применяются натяжные устройства. Стволы дымовых труб разделены на монтажные элементы. Длины элементов приняты из условия транспортировки не более 12 м. Элементы стволов частично унифицированы таким образом, чтобы обеспечить возможность сборки стволов различной высоты из одинаковых элементов.

Монтаж металлоконструкций дымовых труб должен производиться в соответствии с проектом производства работ, разработанным специализированной организацией. Рекомендуемые методы монтажа: трубы высотой до 31,815 м с помощью гусеничного и пневмоколесного крана. В случае установки трубы методом опрокидывания металлоконструкции и фундаменты должны быть проверены на монтажные нагрузки и при необходимости усилены на время монтажа.

Дымовая труба Ду 500. Комплектность.

• Основание - 1 шт.;
• Ствол газоотводящий (сегменты) - 1 компл.;
• Закладная пластина - 3 шт.;
• Кольцо подкладное - 1 компл.;
• Пояс крепления оттяжек - 1шт;
• Диффузор - 1 шт.;
• Оттяжки (в комплекте с талрепами)- 1 компл.;
• Накладки - 8 шт.;
• Скобы - 1компл.;
• Паспорт - 1 шт.;
• Приложение МЧ - 1 компл.

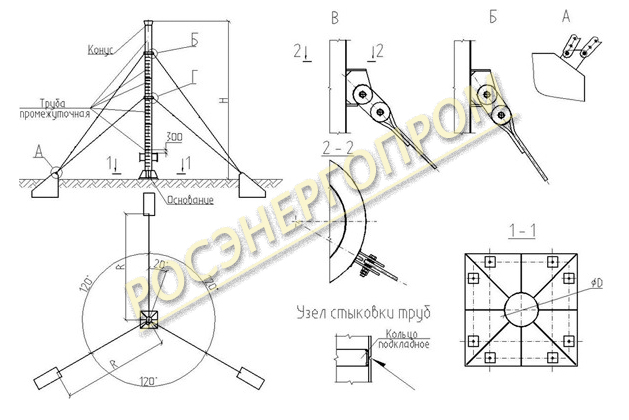

Дымовая труба 500 на растяжках. Схема

Рекомендации по техническому обслуживанию дымовых труб.

Купить дымовую трубу 500

Для того что бы купить дымовую трубу 500 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
