Золоудаление

Золоудаление

Золоудаление скребковое предназначено для перемещения золы и шлака при помощи движущихся скребков по неподвижному желобу в бункер золы и шлака или отвал. Золоудаление скребковое применяется в механизированных котельных с паровыми и водогрейными котлами.

Котельный завод "РОСЭНЕРГОПРОМ" производит золоудаление марки УСШ - устройство скребковое шлакоудаления производительностью от 0,5 до 10 т/ч, длиной до 50 метров, являющееся аналогом транспортера скребкового ТС 2-30 и ТC 2-28, а также установки УСШ-5, но в виду усовершенствованной и оптимизированной конструкции имеющие более низкую стоимость. В случае необходимости установки шлакоудаления скребкового длиной более 50 метров применяют пересыпные транспортеры шлакоудаления.

Устройство системы золоудаления

Золоудаление скребковое, разрабатывается индивидуально в соответствии с техническим заданием, отличается длиной и количеством поворотных секций.

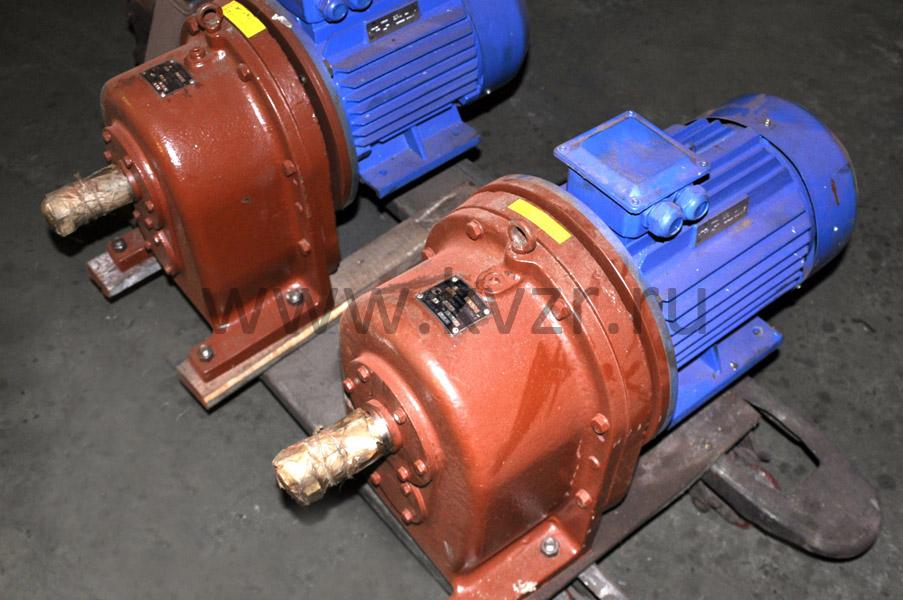

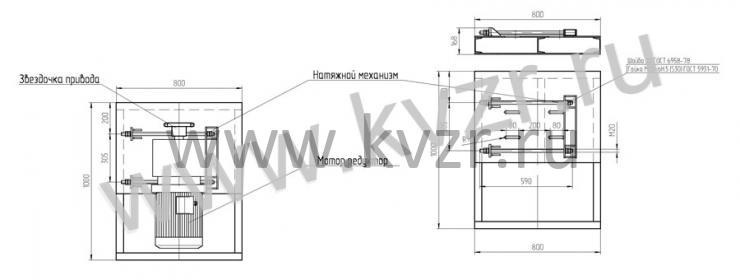

Золошлакоудаление скребковое состоит из привода, натяжной, приводной, прямолинейных секций, поворотных секций, скребковой цепи. Путем изменения количества прямолинейных секций и применением поворотных секций транспортера шлакозолоудаления имеется возможность создавать различную траекторию с углом перегиба 30 °. Привод цепной состоит из одного электродвигателя и редуктора. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах.

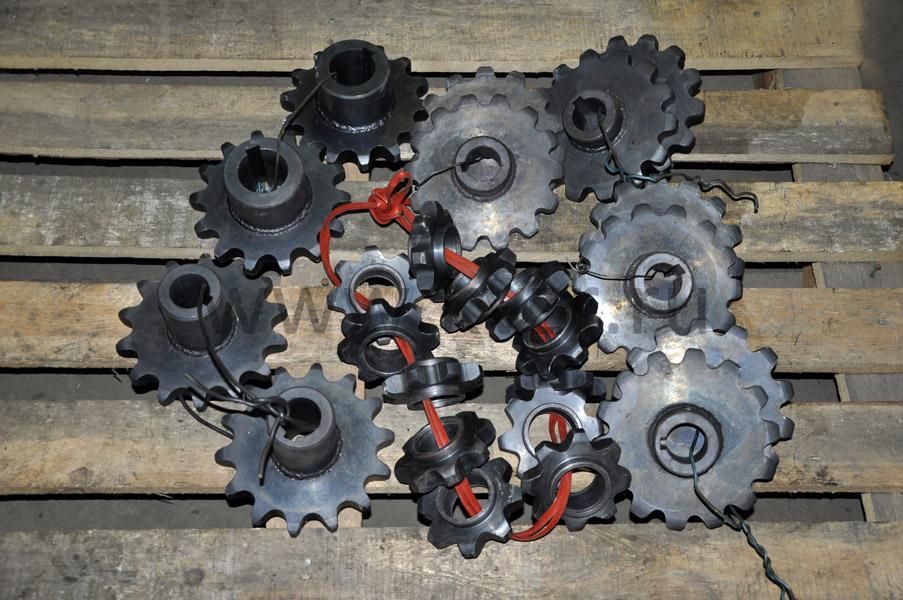

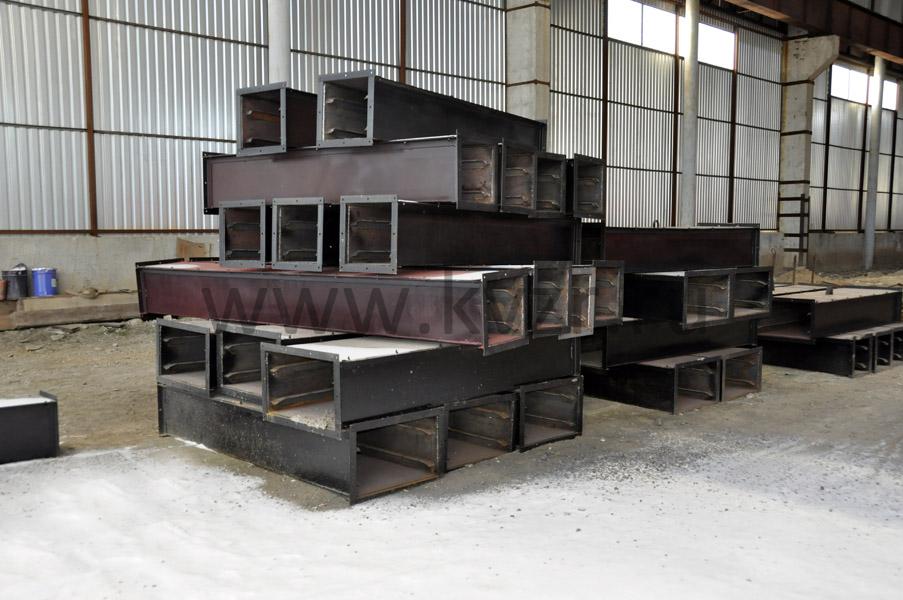

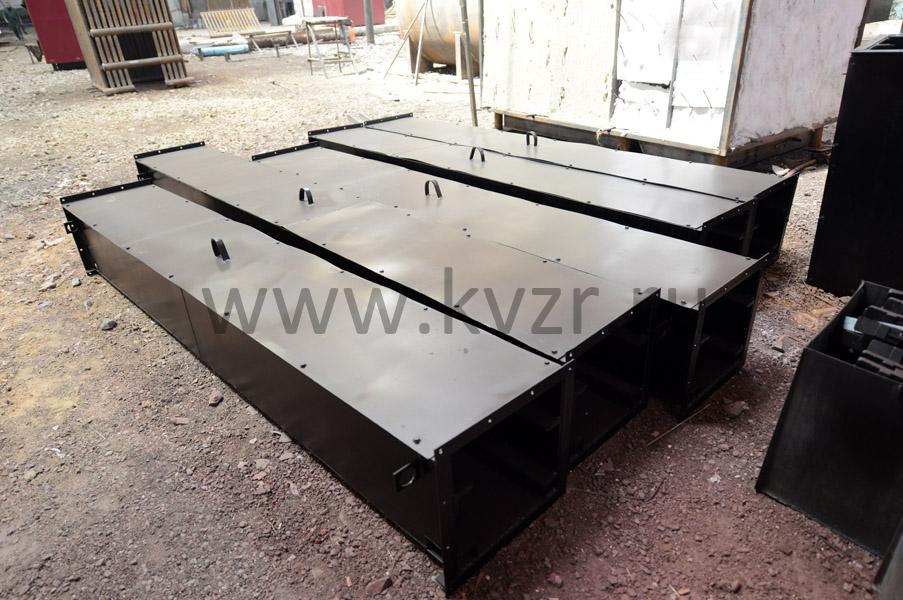

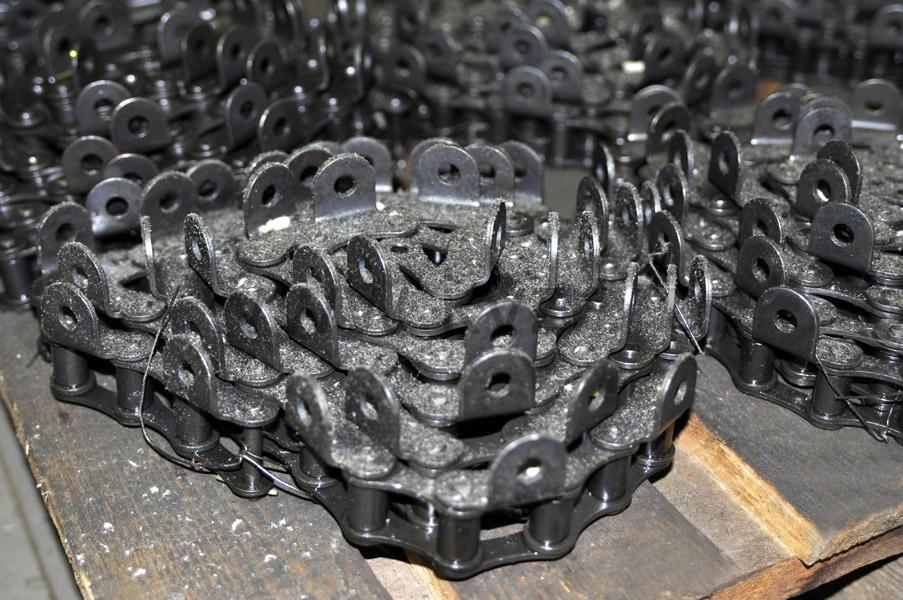

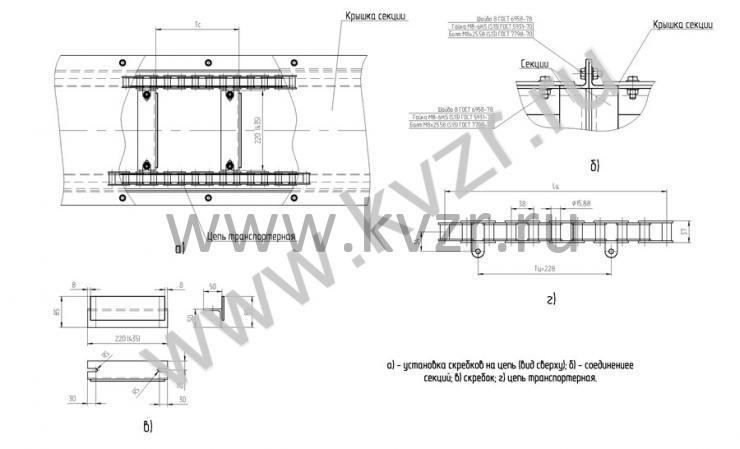

Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах. Прямолинейная секция представляет собой короб с направляющими для цепей. Поворотная секция изогнута на 36 °. Скребковая цепь шлакоудаления состоит из двух тяговых разборных цепей, с закрепленными между ними скребками. Для удобства обслуживания, очистки коробов, регулирования узлов, а так же проведения ремонтных работ секции шлакоудаления имеют полностью съемную крышку.

Монтаж золоудаления

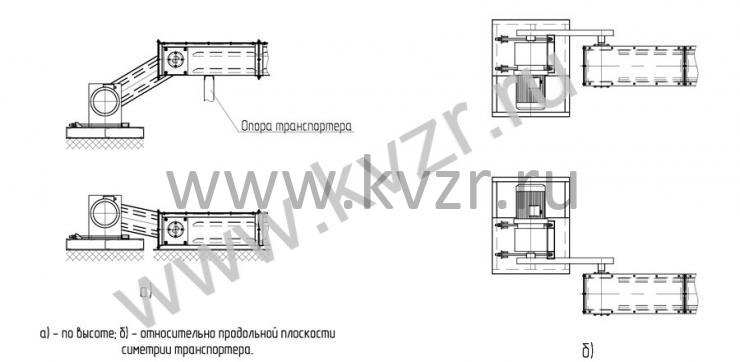

Шлакоудаление скребковое поставляется секциями, общая сборка транспортера шлакоудаления производится на месте монтажа и выполняется в соответствии с проектом и инструкцией по монтажу и сборке. Собирается скребковое шлакоудаление в следующей последовательности: собрать секции конвейера, прямые секции и натяжную секции, соединить горизонтальную и наклонную части при помощи поворотной секции, установить цепь со скребками в собранные секции, подключить привод.

Система золошлакоудаления имеет три варианта исполнения, в зависимости от схемы котельной:

• горизонтальное
• горизонтальное с поворотом на подъем, для сброса золы и шлака в отвал
• с верхним и нижним горизонтальным участком транспортировки, для сброса золы и шлака в бункер золы и шлака

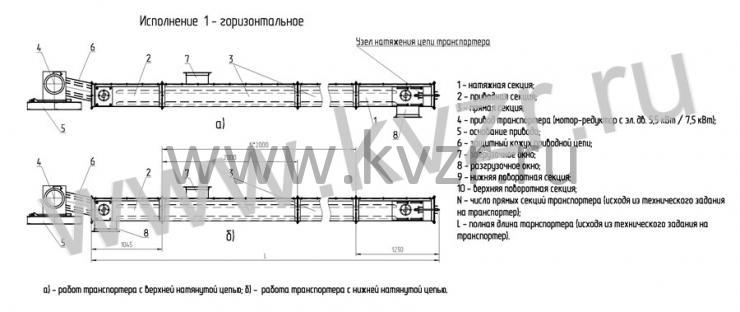

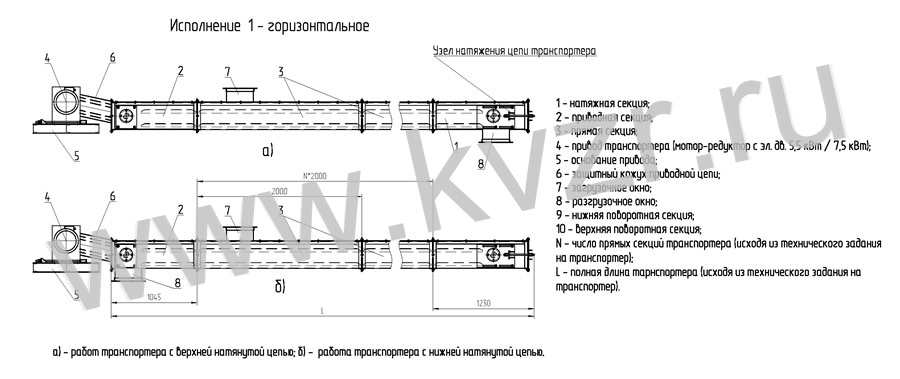

Золоудаление скребковое. Горизонтальное. Схема

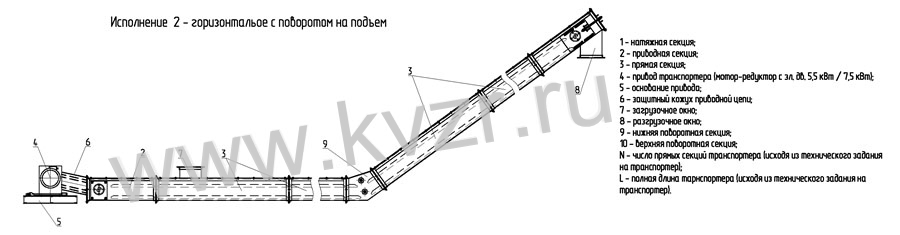

Золоудаление скребковое. Сброс золы и шлака в отвал. Схема

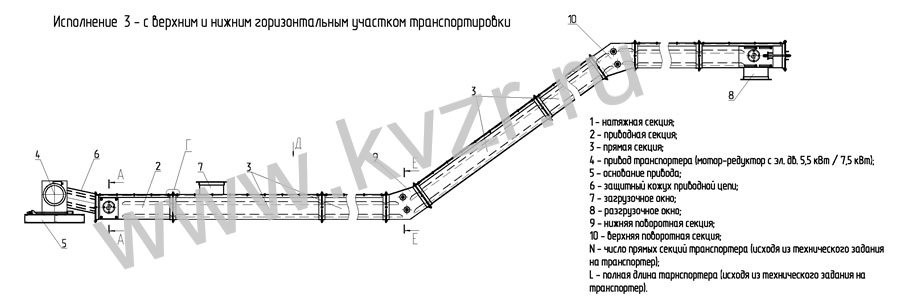

Золоудаление скребковое. Сброс золы и шлака в бункер золы и шлака. Схема

Комплект поставки системы золоудаления

Золоудаление серии УСШ поставляется следующими узлами:

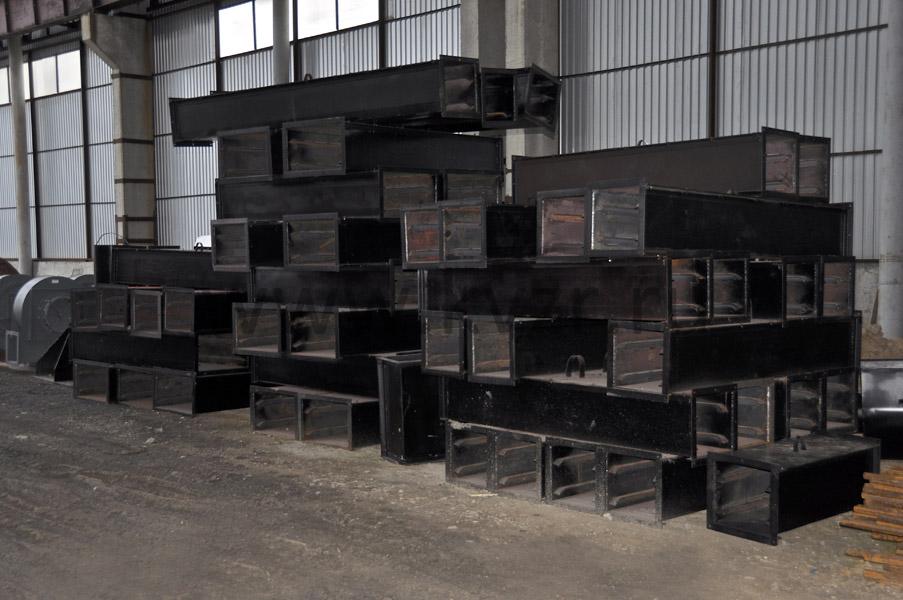

• прямые секции системы золоудаления

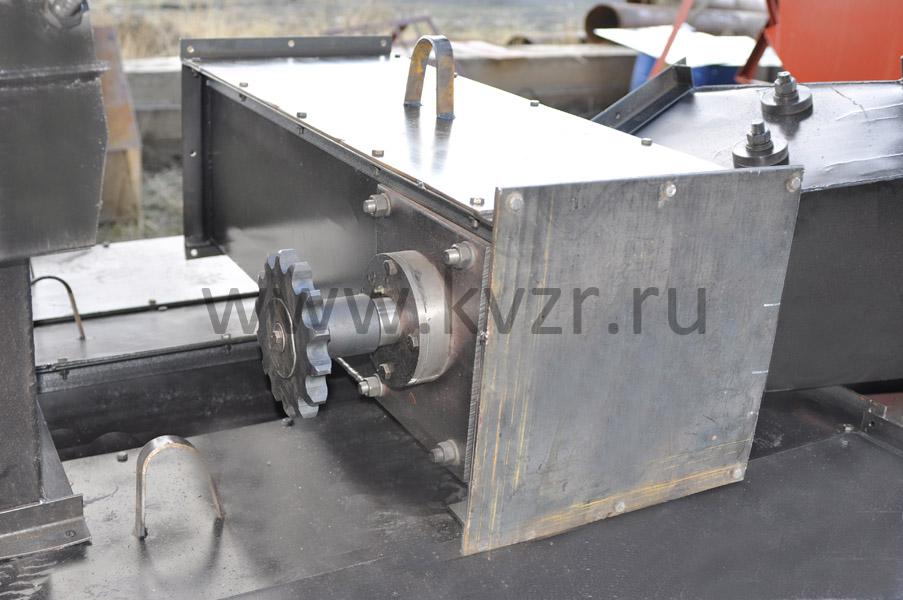

• приводная секция системы золоудаления
• натяжная секция системы золоудаления
• привод системы золоудаления
• поворотные секции системы золоудаления (по согласованию с заказчиком)
• щит управления золошлакоудаления (по согласованию с заказчиком);
• опорно-каркасные элементы системы золошлакоудаления (по согласованию с заказчиком)
• запорные органы системы золошлакоудаления (по согласованию с заказчиком).
• паспорт и инструкция по монтажу и эксплуатации золошлакоудаления.

В котельных с механизированным золошлакоудалением, применяются бункеры золы и шлака. Бункер золы и шлака, объем и его конструкция рассчитывается в зависимости от производительности котлов и схемы котельной. Объем бункера шлака и золы от 1 до 7 м³. Комплектация бункера золы и шлака может быть как с каркасно-опорной конструкцией, так и без нее, согласно технического задания.

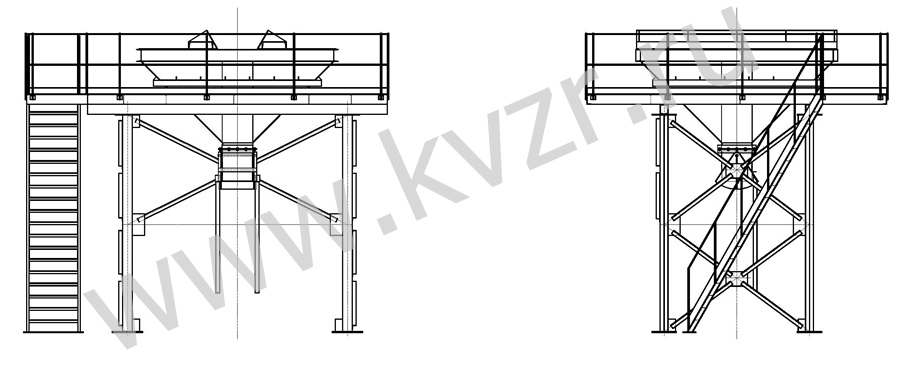

Бункер золы и шлака (шлакоприемник)

Купить золоудаление

Системы золошлакоудаления транспортируются автотранспортом и ж/д контейнерами. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.
