Кожухотрубчатые теплообменники

Кожухотрубчатые теплообменники

Кожухотрубчатые теплообменники - наиболее распространенные и простые в исполнении из всех существующих видов теплообменников.

Благодаря широкой номенклатуре, их применение возможно в различных средах и пространственных положениях.

Основу кожухотрубчатых теплообменников составляют пучки труб, соединённые с помощью трубных решёток. Корпусом (кожухом) является цилиндр, сваренный из одного или нескольких стальных листов. Толщина стального листа определяется давлением рабочей среды и диаметром корпуса, минимальная толщина составляет 4 мм. Крышки и днища присоединяются к цилиндрическим кромкам кожуха с помощью фланцев.

В кожухотрубчатых теплообменниках расстояние между трубами конвективного пучка в несколько раз превышает диаметр проходного сечения внутри труб, что снижает общий коэффициент теплопередачи агрегата. Для увеличения скорости теплоносителя и повышения эффективности теплообмена в межтрубной части устанавливают перегородки.

При выборе теплообменного оборудования необходим технологический расчёт в соответствии с требованиями к коррозийной устойчивости, температурному режиму, давлению, а также к конечной стоимости.

Кожухотрубчатые теплообменники подразделяются на два вида: водо-водяные и пароводяные теплообменники.

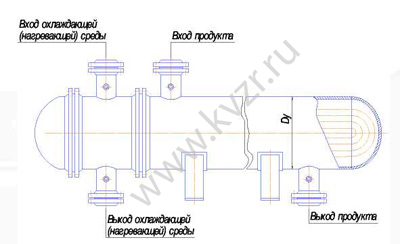

Водо-водяные теплообменники

Водо-водяные подогреватели ВВП обеспечивают теплообмен между греющей водой (тепловой сети) и нагреваемой водой (системы отопления, горячего водоснабжения).

Водо-водяные подогреватели применяются для нагрева воды в системах горячего водоснабжения и отопления жилых, общественных зданий и сооружений. Данное оборудование изготавливается в соответствии с ГОСТ 27590-2005 "Подогреватели кожухотрубные водо-водяные систем теплоснабжения. Общие технические условия".

Рабочие параметры сред теплообменника:

• диаметр корпуса секций от 57 до 530 мм;
• длина секций 2000 мм и 4000 мм;
• максимальное рабочее давление 1МП (10 кгс/см²);
• максимальная температура теплоносителя 150 °С;
• средний срок службы - 25 лет.

Подогреватели водо-водяные

Пароводяные теплообменники

Пароводяные подогреватели ПП обеспечивают теплообмен между двумя средами: паром низкого давления (до 0,7 МПа) теплогенерирующей установки (котла) или промышленного оборудования и нагреваемой водой (системы отопления, промышленные установки). В парожидкостных теплообменниках теплоносителем является пар, который проходит в межтрубном пространстве и нагревает жидкость, бегущую по трубам. Для компенсации разности тепловых удлинений между кожухом и трубами устанавливают линзовые, сальниковые или сильфонные компенсаторы.

Пароводяные подогреватели изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения. Общие технические условия".

Рабочие параметры сред теплообменника:

• давление воды в системе - не более 1,6 МПа (16 кгс/см²);
• температура воды на входе - не менее 70 °C;
• температура воды на выходе - не менее 150/130/95 °C в зависимости от теплового режима по ГОСТ;
• давление пара - не более 0,7 МПа (при общей длине теплообменных труб 3 метра) или 0,2 МПа (при общей длине теплообменных труб 2 метра);
• температура пара - не более 250 °C.

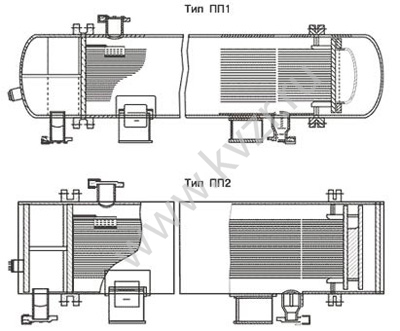

Пароводяные подогреватели подразделяются на два типа: ПП1 - днища имеют элептическую форму и ПП2 - с плоским днищем.

Подогреватели пароводяные

Опросный лист на теплообменники (после заполнения отправить на электронную почту sb@kvzr.ru для обработки).

Купить кожухотрубчатый теплообменник

Для того что бы купить кожухотрубчатый теплообменник вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
