Щит водогрейного котла

Щит водогрейного котла изготовлен в соответствии с требованиями ТУ 27.12.31-009-14722122-2017, ГОСТ Р 51321.1-2007, ГОСТ 30804.6.4-2013, ГОСТ Р 51318.11-2006, ПУЭ, ПТЭЭП, ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879 и ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Технические характеристики

Наименование		Значение
Назначение и (или) тип управляемого оборудования		Котел водогрейный твердотопливный
Рабочее напряжение в подключаемой сети, В		380 В
Суммарная мощность подключаемых устройств, кВт		По тех заданию
Рабочий ток вводного автомата, А		Подбор по подключаемому оборудованию
Габариты, мм		Подбор по подключаемому оборудованию
Тип электрических соединений функциональных блоков		FFF
Тип окружающей среды группы А и/или В		А
Климатическое исполнение		УХЛ4
Срок службы		не менее 5 лет
Страна изготовитель		Россия
ГОСТ Р		51321.1
Вид тока (и частота для переменного тока);		Переменный 50Гц
Номинальные рабочие напряжения		380
Номинальное напряжение вспомогательных цепей, при их наличии		220
Устойчивость к токам короткого замыкания		4500А
Степень защиты		IP54
Меры защиты от поражения электрическим током		Внешний корпус, изоляция токоведущих частей
Условия эксплуатации при внутренней или наружной установке или специальном назначении, а также с   тепень загрязнения		Котельный зал
Вид системы заземления, которая была принята при проектировании щита		TN-С-S
Масса		В соответствии с комплектацией
Вид внутреннего разделения		Нет
Подключаемое электросиловое оборудование:			Исполнение щита
- вентилятор поддува		Стандарт	I
- дымосос		По тех заданию	I
- рециркуляционный насос		По тех заданию	II
- циркуляционный насос		По тех заданию	III
- подпиточный насос		По тех заданию	III
- привод топочного устройства		Стандарт (при применении механической топки)	IV
Ручное управление подключаемым электросиловым оборудованием (Пуск/Стоп)		Стандарт
Автоматическое управление подключаемым электросиловым оборудованием (Пуск/Стоп по контролируемым   параметрам, по времени)		По тех заданию
Измеряемый/контролируемый параметр:			Исполнение щита
- давление воды на выходе из котла		Стандарт	I-IV
- температура воды на выходе из котла		Стандарт	I-IV
- температура воды на входе в котел		По тех заданию	II
- разряжение в топочной камере котла		Стандарт	I-IV
- минимальный проток воды через котел		Стандарт	I-IV
- минимальный проток воды через котел		По тех заданию	По тех заданию
- температура уходящих газов на выходе из котла		По тех заданию	По тех заданию
Крайнее положение шурующей планки		Стандарт	IV
Автоматика безопасности. Аварийная остановка котла с индикацией причины аварии и подачей звукового   сигнала при:		Стандарт
- понижении и повышении давления воды на выходе из котла		Стандарт
- повышении температуры воды на выходе из котла		Стандарт
- понижении разряжения в топке котла		Стандарт
- понижение протока воды через котел		Стандарт
- повышению температуры уходящих газов на выходе из котла		По тех заданию
Блокировка запуска котла при выходе за пределы аварийных параметров		Стандарт
Подключение дополнительных внешних выключателей для предотвращения несанкционированного   включения подключаемого электросилового оборудования, в ходе ремонтных работ, установленного за   пределами видимости с рабочего места оператора около щита управления котлом		Стандарт

Цена щит водогрейного котла исполнение I - 45 000 рублей с НДС.

Цена щит водогрейного котла исполнение II - 53 000 рублей с НДС.

Цена щит водогрейного котла исполнение III - 90 000 рублей с НДС.

Цена щит водогрейного котла с механической топкой исполнение IV - 90 000 рублей с НДС.

По тех-заданию рассчитывается дополнительно.

Назначение

Щит водогрейного котла предназначен для предупреждения аварийной обстановки при работе водогрейного котла с помощью световой и звуковой сигнализации, а также ручного или автоматического управления, подключенным оборудованием. Щит предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В., частотой 50 Гц. Изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +80С до 400С.

Устройство водогрейного щита

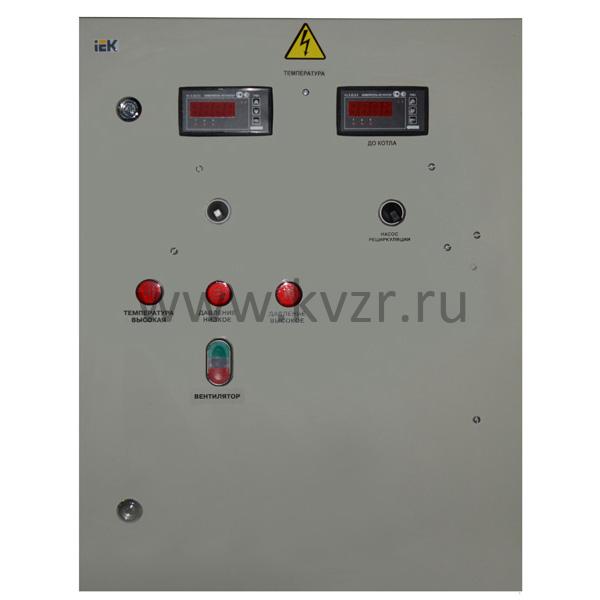

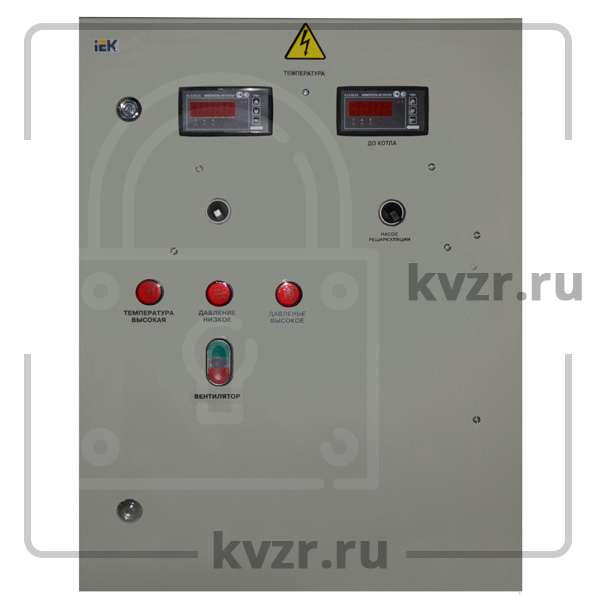

Щит водогрейного котла представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой или световой сигнализации и элементы управления: кнопки, тумблеры, переключатели. Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет. Внутри корпуса установлена монтажная панель. На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку. Внутри щита на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, сигнальные лампы.

Комплект поставки

В комплект поставки щита водогрейного входят:

• корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;

• паспорт и руководство по эксплуатации;

• дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);

• дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);

• КИП (по согласованию с заказчиком);

• внешние опорные элементы (по согласованию с заказчиком);

• крепежные детали (по согласованию с заказчиком)

• поставка щитов производится в собранном виде.

Порядок монтажа и работы

Монтаж щита, запуск, настройка контролируемых параметров производится в соответствии с указаниями Паспорта и руководства по эксплуатации на щит водогрейного котла. При возникновении аварийных ситуаций эксплуатационный персонал должен действовать согласно инструкциям по эксплуатации на котельное оборудование.

Купить щит водогрейного котла

Для того что бы купить щит водогрейного котла вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
