Паровые котлы Е

Устройство парового котла Е

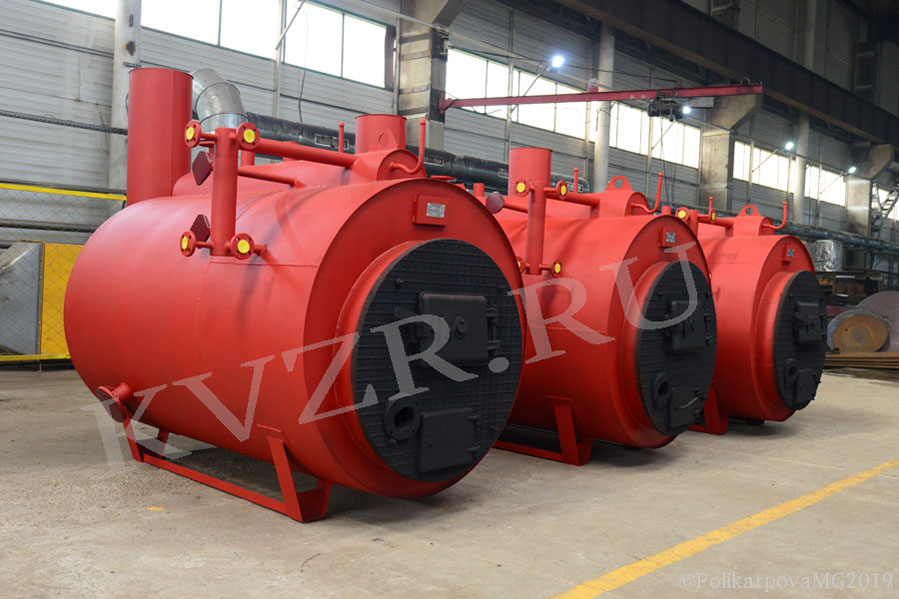

Жаротрубный котел паровой Е устройство и описание

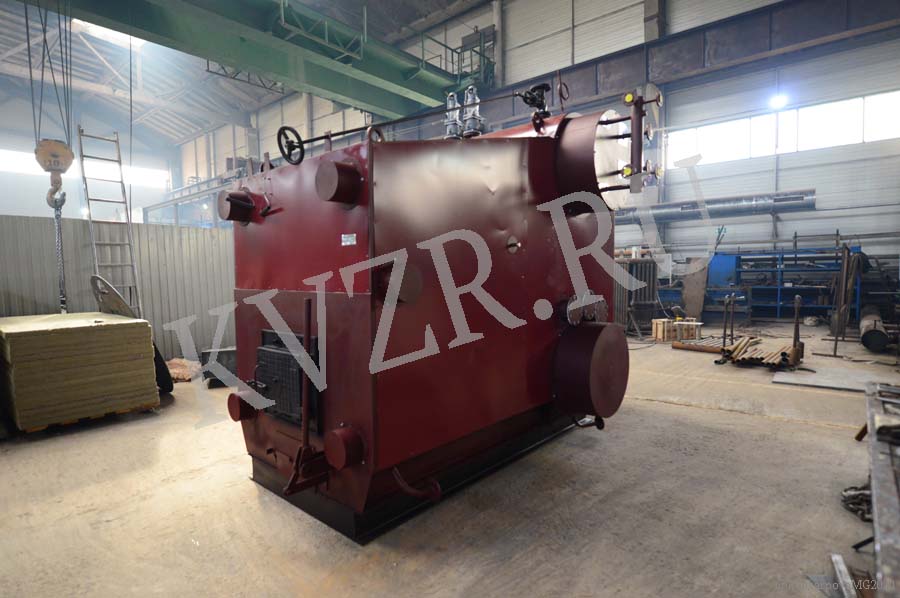

Барабанные паровой котел Е с естественной циркуляцией устройство и описание

Котел Е паровой барабанный с естественной циркуляцией состоит из основных узлов - система трубная с барабанами, топка, натрубная теплоизоляция с каркасом и обшивкой, система питания, система управления, тяговое устройство.

Трубная система, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур котла через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.

Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.

На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды в паровом котле промышленном служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты котла.

В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды, внутри верхнего барабана смонтированы сепарационное устройство и труба ввода питательной воды.

Трубная система собрана на общей раме.

Обмуровка котла типа Е водотрубного парового выполнена минераловатными матами, уложенными на штыри, приваренные к мембранам трубной системы. Для крепления теплоизоляции, а также листов декоративной обшивки, на котле устанавливается сварной каркас, изготовленный из уголка. Фронт котла от колосников до уровня поперечного коллектора залит огнеупорным бетоном. Наружная декоративная обшивка, изготовленная из тонколистовой стали, предохраняет теплоизоляцию от разрушения и придает котлу эстетический вид.

Система питания барабанного котла типа Е предназначена для заполнения котла водой и подпитки котла во время работы.

Система управления котла Е предназначена для автоматического регулирования и защиты котла.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых барабанных котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

За котлом устанавливаются 2 предохранительных клапана марки 17с28нж.

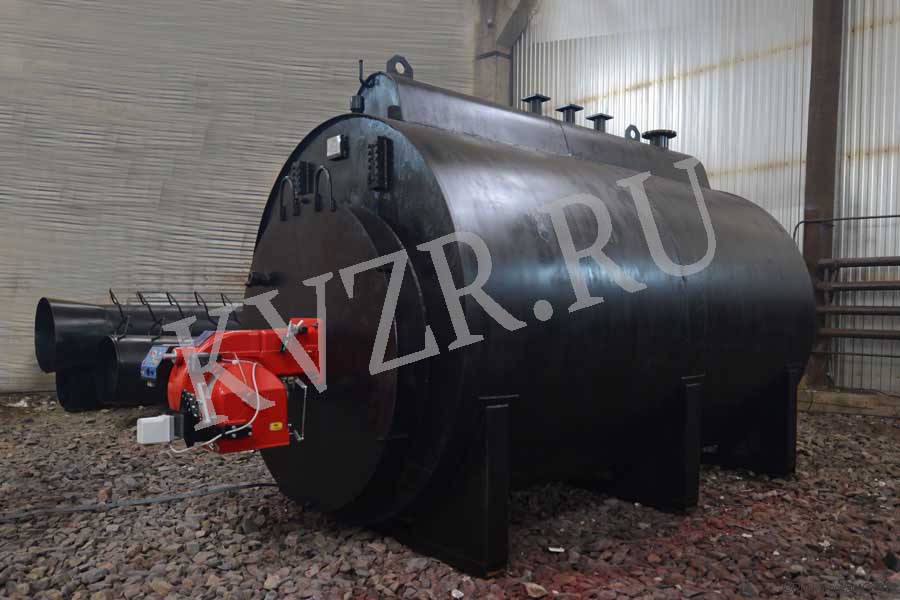

Газовые котлы Е паровые

На фронт газового парообразователя крепится горелка. В топочной камере происходит горение топлива.

Подача питательной воды в паровые котлы марки Е производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи производят дренирование трубной системы от шлама, воздушники удаление скапливающего воздуха. На паросборник устанавливаются 2 предохранительных клапана.

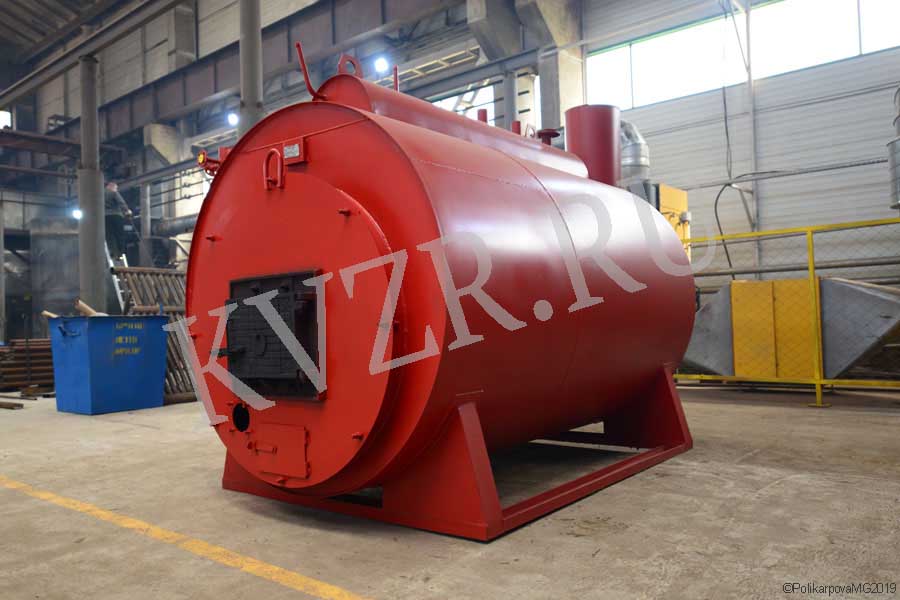

Котлы паровые серии Е на твердом топливе

В нижней части топочной камеры укладываются колосники, на которых происходит горение топлива. Сбоку подсоединяется вентилятор для подачи воздуха на горение твердого топлива.

Паровые котлы Е на опилках и древесных отходах, лузге, пеллетах
