Котлы на дровах

Промышленные котлы на дровах

• Мощность 200 кВт-1200 кВт
• Рабочее давление до 0,6 МПа (6,0 кгс/см.кв.)
• Температура нагрева воды до 115°С.
• Область применения: производственно-отопительные котельные, системы отопления отдельных зданий.
• Циркуляция воды - принудительная
• Топка – ручная слоевая колосниковая
• Конструкция котла моноблочная – котел с топкой
• Обмуровка легкая

Котлы на дровах состоят из транспортабельных блоков:

• блок котла на раме с повортным и топочным коробом
• колосники (установлены в топке котла)
• ящик с ЗИП, арматурой и клапанами,
• вентилятор,
• автоматика котла (по техническому заданию Заказчика)

Дополнительное оборудование котельной на дровах

• насосное оборудование (подбирается согласно схеме тепловых сетей объекта).
• золоуловитель ЗУ
• дымосос ДН
• сечение газоходов котлов (выполняются в соответствии с паспортными рекомендациями)
• дымовая труба.

Схема подключения котлов на дровах

• К1    -  водогрейный котел
• К1.1 -  вентилятор дутьевой
• К6    -  золоуловитель (устанавливается при необходимости)
• К7     - дымосос
• К8     - дымовая труба

Устройство и работа котлов на дровах

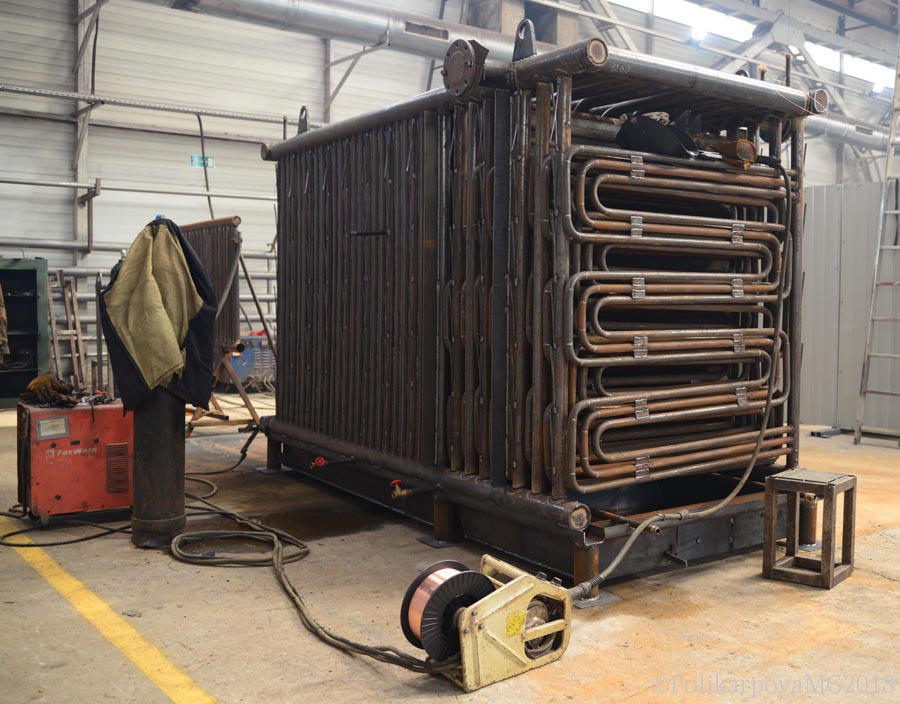

Трубная система котлов состоит из радиационной и конвективной поверхностей нагрева.

Радиационная поверхность нагрева образуется двумя боковыми, потолочным, передним и задним экранами. Трубы экранов d 57 с толщиной стенки не менее 3,0 мм либо d 32 с толщиной стенки не менее 3,0 мм, либо d 38 с толщиной стенки не менее 3,0 мм. Проем для подачи топлива выполнен на фронтовой панели.

Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке сварных панелей из труб d 32 с толщиной стенки не менее 3,0 мм со стояками из труб d 57 с толщиной стенки не менее 3,0 мм.

Циркуляция воды в котле организована по многоходовой схеме. Для обеспечения циркуляции воды согласно проектной схеме коллектора разделены перегородками.

Для выпуска воздуха при заполнении котла водой во всех верхних коллекторах установлены штуцера с вентилями Ду 15.

Для продувки и дренажа котла в нижних коллекторах установлены дренажные штуцера с вентилями Ду 20.

Подвод воздуха к топке осуществляется принудительно при помощи дутьевого вентилятора, регулирование расхода воздуха проводится шибером.

Под конвективной частью установлен короб поворотный.

Загрузка топлива осуществляется с фронта котла через верхнюю и нижнюю топочные дверцы, вручную. Распределение топлива, при сжигании мелкофракционных древесных отходов, по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм, загрузка дров по высоте допускается до нижней кромки проема верхней загрузочной дверки.

Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно с фестоном на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла.

Котлы  на дровах выполняются в легкой обмуровке. Топочный блок изолируется газоплотными панелями, вокруг устраивается каркас из профильной трубы. Непосредсвенно на котельный блок укладываются теплоизволяционные панели ПТЭ, затем котельный блок обшивается стальными листами. Температура наружной стенки котла в процессе эксплуатации не более 40 °С.

КИП и арматура котлов на древесном топливе

При монтаже на участке водоподводящего трубопровода после задвижки, непосредственно перед входом во входной и на выходном трубопроводах котла устанавливаются по одному манометру и термометру.

Предохранительные клапаны предназначены для защиты котла от превышения давления, без их установки котлы на дровах не могут эксплуатироваться. На выходном трубопроводе устанавливаются не менее двух предохранительных клапана. Конструкцией клапана должно быть предусмотрено устройство для проверки исправности действия клапана в рабочем состоянии путем принудительного открывания его во время работы котла. Предохранительные клапаны следует размещать в местах, доступных для осмотра. Предохранительные клапаны должны иметь устройства (отводные трубы) для защиты обслуживающего персонала от ожогов при срабатывании клапанов. Среду, выходящую из предохранительных клапанов, отводят за пределы помещения. Конфигурация и сечение отвода должны быть такими, чтобы за клапаном не создавалось противодавление. Отводящие трубопроводы должны быть защищены от замерзания и оборудованы устройствами для слива конденсата, причем как на отводящих трубопроводах, так и на сливных устройствах не должно быть запорных органов. Срабатывание предохранительных клапанов для защиты котлов от превышения в них давления должно быть отрегулировано более чем на 10 % расчетного (разрешенного).

Щит управления совместно с электрооборудованием предназначен для управления работой котла и защиты его при возникновении аварийных ситуаций. На двери щита расположены сигнальная лампа и органы управления работой котла, с табличками, указывающими их назначение. По месту либо на стенке щита крепится сигнальная сирена.

Автоматика котлов на дровах

Котлы на дровах комплектуются щитом. Щит предназначен для предупреждения аварийной обстановки при работе водогрейного котла с помощью световой и звуковой сигнализации, а также ручного управления дутьевым вентилятором и дымососом. По техническому заданию Заказчика, к щиту может быть подключено дополнительное электротехническое оборудование, управление которым, как и базовым оборудованием, может осуществляется вручную, так и автоматически в зависимости от контролируемых параметров работы котла.

Функциональные возможности автоматики позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала производится при:

• понижении и повышении давления на выходе из котла;
• повышении температуры на выходе из котла;
• понижении разряжения в топке котла.

Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров. Перечень контролируемых параметров может быть расширен в соответствии с техническим заданием Заказчика.

Размещение котлов на древесном топливе

Размещение и монтаж котла в котельной должно производиться в соответствии с

• проектом,
• СП 89.13330. 2012 «Котельные установки. Актуализированная редакция СНиП II-35-76», «Правил технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)»
• «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 °С)».
• Фундамент выполняется в соответствии «Задание на установку фундамента» размещенном в паспорте котла.

Смонтированные котлы на дровах подсоединить по воде, воздуху и газам, смонтировать всю запорную арматуру на подводящем и отводящих трубопроводах, на дренажах (Ду20) и воздушниках (Ду15), предохранительные устройства (предохранительные клапана) и измерительные приборы.

Схема подключения арматуры котлов на дровах

Воздуховод для подачи воздуха на горение с шибером изготовить и установить по месту на монтаже в соответствии с планом расстановки оборудования по проекту котельной. Врезать подающий воздуховод в топочный короб под слоевой решеткой по месту исходя из особенностей расстановки оборудования.

Газоход для отвода дымовых газов от котла с шибером изготовить и установить по месту на монтаже. Газохода закрепить к фланцу выходного окна котла при помощи сварки.

Предохранительные клапана установить на выходной коллектор строго вертикально. Перед установкой клапанов произвести их ревизию. Предохранительные клапаны следует размещать в местах, доступных для осмотра. Предохранительные клапаны должны иметь устройства (отводные трубы) для защиты обслуживающего персонала от ожогов при срабатывании клапанов. Среду, выходящую из предохранительных клапанов, отводят за пределы помещения. Конфигурация и сечение отвода должны быть такими, чтобы за клапаном не создавалось противодавление. Отводящие трубопроводы должны быть защищены от замерзания и оборудованы устройствами для слива конденсата, причем как на отводящих трубопроводах, так и на сливных устройствах не должно быть запорных органов. Если на котле установлены два предохранительных клапана, то один из них должен быть контрольным. Контрольный клапан снабжают устройством (например, кожухом, запирающимся на замок), не позволяющим обслуживающему персоналу регулировать клапан, но не препятствующим проверке его состояния. По окончанию сборки произвести внешний осмотр котла с целью поверки состояния сварочных монтажных швов.

Вставить термометры в гильзы предварительно налив в гильзы машинного масла.

После монтажа котлы на дровах подвергаются гидравлическому испытанию давлением не более 1,5 Рраб.

Помещения котельной на дровах должны быть обеспечены достаточным естественным светом, а в ночное время – электрическим освещением.

Места, которые по техническим причинам нельзя обеспечить естественным светом, должны иметь электрическое освещение. Освещенность должна соответствовать СП 52.13330.

При эксплуатации котла необходимо исключить образование затененных областей, областей, создающих помехи, ослепление и стробоскопический эффект.

Помимо рабочего освещения в котельных должно быть аварийное электрическое освещение.

Помещения котельной должны иметь систему вентиляции. Расчетный воздухообмен в котельных должен определяться с учетом тепловыделений от трубопроводов и оборудования, а также расхода воздуха, необходимого для горения, при заборе его из помещения. При этом воздухообмен должен быть не менее однократного в час.

В котельных должны устанавливаться датчики загазованности для осуществления контроля и передачи сигнала на щит сигнализации или диспетчерский пункт при достижении концентрации в помещении котельной 20 мг/м3 угарного газа.

В соответствии с СП 89.13330.2012, для удобного и безопасного обслуживания котла, его арматуры и гарнитуры на монтаже изготавливаются постоянные лестницы и площадки из негорючих материалов, снабженные металлическими перилами.

Расстояние от площадок или верхней части обмуровки котла, с которых производится обслуживание арматуры, гарнитуры, контрольно-измерительных приборов, до низа выступающих конструкций перекрытия (покрытия) котельной должно быть не менее 2 м.
