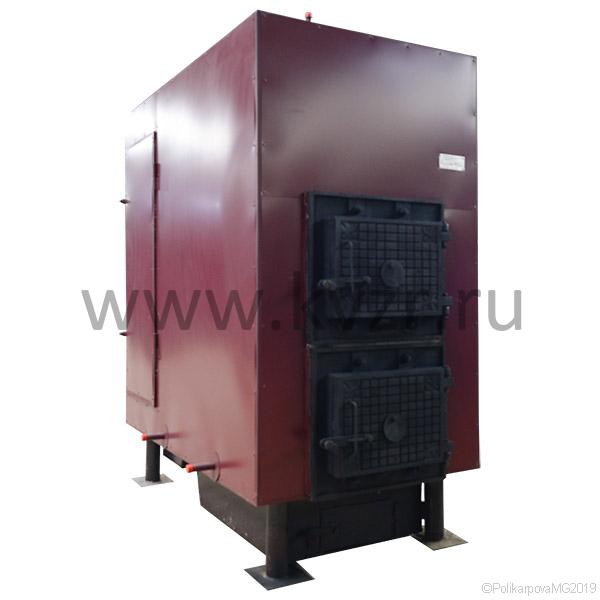

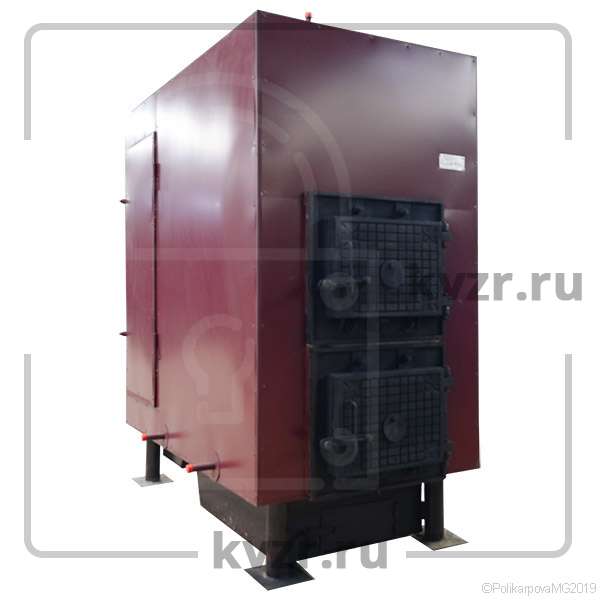

Котел 150 кВт на дровах

Водогрейный котел 150 кВт на дровах

Преимущества котла 150 кВт на дровах

• КПД свыше 80 %, минимальный расход топлива
• быстрый выход на номинальную мощность - 2-4 часа
• запас по мощности 15 %, сверх номинальной
• минимальные требования к качеству питательной воды
• удобные люки для очистки поверхностей нагрева
• заводская гарантия 2 отопительных сезона

Конструктивные особенности отопительного котла 150 кВт на дровах

• наличие 2 загрузочных дверей;
• больший объем топочной камеры, для единовременной загрузки большого объема низкокалорийного древесного топлива;
• наличие поворотной камеры на выходе из топочной камеры котла перед конвективным пучком, увеличивающую зону догорания легких и мелких топливных частиц, захватываемых потоком уходящих газов.

Дровяной котел 150 кВт имеет гидравлическую схему потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 150 кВт на дровах гарантирует максимальное уменьшение потерь тепла через стенки котла и изоляцию, отсутствие присосов холодного воздуха в топочную камеру котла, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Промышленный котел 150 кВт на дровах с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 150 °С и как следствие минимально возможные потери с уходящими газами. Котел 150 кВт изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания древесного топлива и удобства его эксплуатации.

Назначение котла 150 кВт на дровах

Производственный котел 150 кВт на дровах мощностью 150 кВт предназначен для получения горячей воды номинальной температурой на выходе из котла 95 °С, рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Котел 150 кВт на дровах приспособлен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: дрова, в качестве резервного предусмотрена возможность сжигания каменного и бурого угля.

Устройство дровяного котла 150 кВт

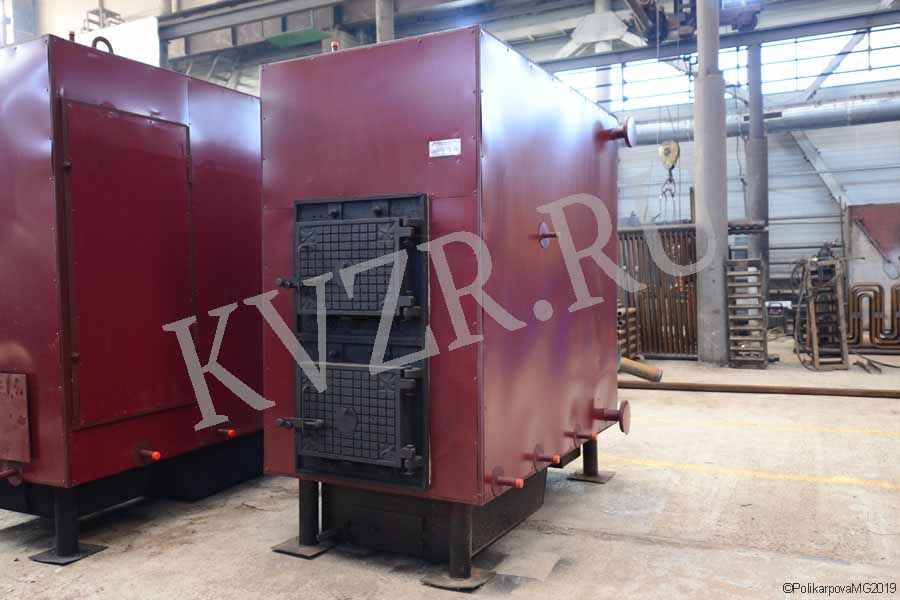

Водогрейный котел 150 кВт на дровах производства Котельного завода «РЭП» конструктивно выполнен моноблоком: блок котла и ручная колосниковая топка.

Блок отопительного котла 150 кВт на дровах представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котел на дровах имеет П-образную сомкнутую компоновку. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки котла.

Под решеткой находится воздушный короб с лючком для очистки короба от золы и шлака. В нижней части конвективной поверхности водогрейного котла находится зольный бункер с лючком для очистки его от золы. Теплоизоляция блока котла на дровах выполнена из муллитокремнеземистого войлока и теплоизоляционной плиты ПТЭ. Обшивка котла выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых отложений предусмотрены двери.

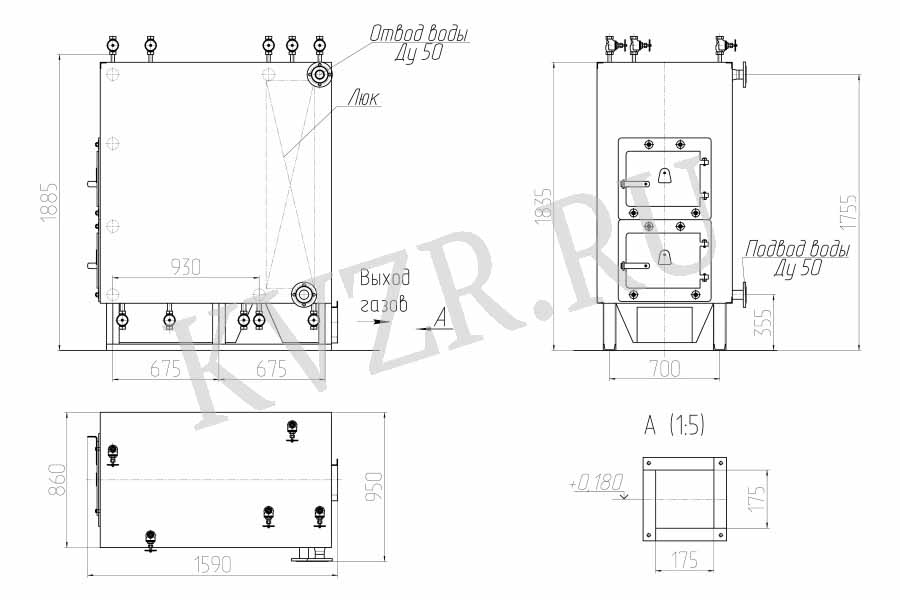

Котел 150 кВт на дровах. Схема

Принцип работы производственного котла 150 кВт на дровах

Водогрейный котел 150 кВт на древесном топливе для отопления выполняется с ручной топкой. Топливо в топку котла подается вручную. Под колосники с помощью вентилятора подают воздух, используемый для горения древесного топлива. Дрова забрасывают на колосниковую решетку через верхнее загрузочное окно, закрывающееся топочной дверцей, зола проваливается в отверстия колосников, либо выгребается через загрузочную дверцу. Под решеткой котельный блок 150 кВт имеет воздушный короб с лючком для очистки короба от золы. Короб служит для распределения воздушного потока, поданного вентилятором. Для удобства обслуживания котла устанавливаются люки. Возможно выполнение выходного газового окна на задней стенки котельного блока или на крыше. В случае необходимости возможно изготовление опускных газоходов за котлом.

Промышленный котел 150 кВт на дровах работает с принудительным поддувом, который обеспечивает дутьевой вентилятор, и естественной тягой при наличии достаточной высоты дымовой трубы самонесущей или дымовой трубы на растяжках и правильно выполненных газоходах.

Котел 150 кВт на дровах. Комплект поставки.

Котел 150 кВт на дровах поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт., запорные вентили - комплект, предохранительные клапаны - 2 шт., термометры с оправой - 2 шт., манометры с кранами - 2 шт., дутьевой вентилятор - 1 шт. Котел 150 кВт на дровах работает без вентилятора.

Кроме того котлы 150 кВт на дровах могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Схема подключения котла 150 кВт на дровах

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Котел 150 кВт на дровах работает с ДН 3,5 с дв. 3,0/1500 при сжигании каменного и бурого угля, но без дутьевого вентилятора. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел 150 кВт на дровах либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
