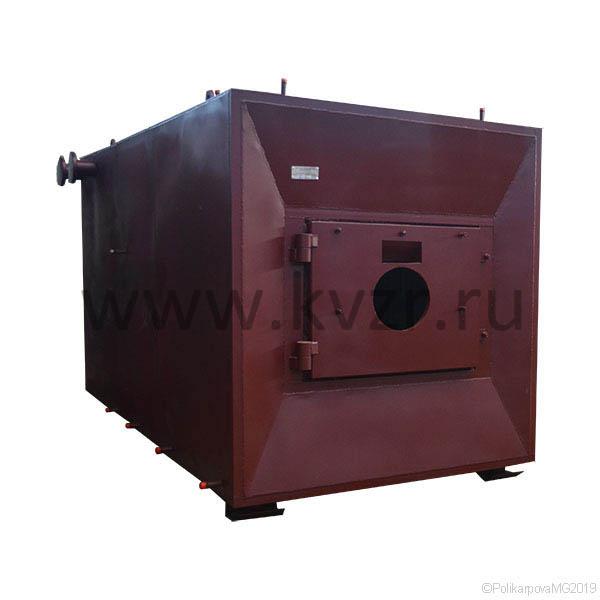

Котел 500 кВт дизельный
Котел дизельный мощностью 500 кВт, температура воды 95-115 градусов, отапливаемая площадь от 3900 до 5500 м2, отапливаемый объем от 11500 до 16500 м3
В наличии на складе: CITY_USER.
Цена за Котел 500 кВт дизельный с комплектом (Посмотреть комплект):
484 000p Купить
Купить в один клик Купить
Получить скидку
у менеджера
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Посетите наш
youtube канал

Производство дизельных котлов 500 кВт

Котел 500 кВт на дизеле используется для отопления производственных, административных и жилых зданий. Котельный завод производит и поставляет весь перечень сопутствующего котельного оборудования- насосы, газоходы, автоматику, дымососы, дымовые трубы, циклоны и прочее. Специалисты нашего завода бесплатно подберут сопутствующее оборудование, а в случае необходимости, выполнят проектирование, монтаж и пуско-наладку котельной установки.

Сопутствующие товары
В избранное
Сравнить
Автоматика водогрейного котла. Щит управления водогрейным котлом с ручной топкой КВр, топливо уголь/дрова.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 65-50-125 К 65-50-125
51 300p
Купить В 1 клик
В избранное
Сравнить
Насос консольный К 65-50-125 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-BL 32/150-3/2 циркуляционный. Производительность 8 м³/ч. мощность электродвигателя 3 кВт, напор 30.1 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
К 50-32-125 К 50-32-125
43 700p
Купить В 1 клик
В избранное
Сравнить
Насос консольный К 50-32-125 предназначен для перекачивания питьевой, чистой воды, воды производственно-технического назначения.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Насос Wilo-Economy MHI 203 3 - 400 подпиточный. Производительность 1.1 м³/ч, мощность электродвигателя 0.55 кВт, напор 30 м.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Горелка Unigas PG 60 G дизель Горелка Unigas PG 60 G дизель
151 944p
Купить В 1 клик
В избранное
Сравнить
Дизельная горелка Unigas PG 60 G мощностью от 150 кВт до 800 кВт, применяется с водогрейными и паровыми котлами
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Тепловая мощность, кВт 500
Марка Котел 500 кВт дизельный
Вид топки Дизельная горелка
Аэродинамическое сопротивление, Па (мм. вод. ст.) 270
Расход теплоносителя среды, м³/ч 17
Температура уходящих газов, °C 220
Расход условного топлива, кг/ч 71
Расход топлива, кг/ч 49
КПД, не менее, % 91
Отапливаемая площадь, м² 5000
Отапливаемый объем, м³ 14000
Вид топлива Дизель
Тяга Принудительная
Низшая теплота сгорания топлива, кКал/кг 10200
Температура воды, °C 95-115
Давление рабочей среды, МПа (кгс/cм²) 0.3-0.6 (3.0-6.0)
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) 0,07 (0,7)
Габаритные размеры, длина*ширина*высота, мм 2355*1300*1635
Затвор Ду 65 Затвор Ду 65
Количество: 2 штуки
Клапан Ду 40 Клапан Ду 40
Количество: 2 штуки
Манометр МП 160 Манометр МП 160
Количество: 2 штуки
Кран Ду 15 Кран Ду 15
Количество: 2 штуки
Термометр ТТЖО Термометр ТТЖО
Количество: 2 штуки
Оправа ОПТ Оправа ОПТ
Количество: 2 штуки
Вентиль Ду 15 Вентиль Ду 15
Количество: 5 штук
Вентиль Ду 20 Вентиль Ду 20
Количество: 6 штук

Уточните информацию у менеджеров нашей фирмы

Котел 500 кВт на дизеле

  • высокое КПД, минимальный расход топлива;
  • работа котла без дымососа;
  • компактные размеры;
  • быстрый выход на номинальную мощность - 2-4 часа;
  • запас по мощности 10 %, сверх номинальной;
  • минимальные требования к качеству питательной воды.

Дизельный котел 500 кВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке.

Котел дизельный на 500 кВт, предназначен для получения горячей воды номинальной температурой на выходе из котла 95 (115) °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Котел 500 кВт предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: дизель.

Устройство дизельного котла 500 кВт

Котел мощностью 500 кВт на дизеле имеет газоплотную топочную камеру и конвективную часть, располагаемую над топкой. В заднем экране топочной камеры выполнено отверстие, в котором установлен взрывной клапан, предохраняющий конструкцию котла от разрушения при возникновении избыточного давления в топочной камере.

Дизельный котел устанавливается на раму. Рама котла выполнена из швеллера и ставится на опоры. Опоры котла крепятся к ровной подготовленной поверхности анкерными болтами, за счет чего отпадает необходимость в изготовлении фундамента. Блок горелки закрепляется на фронтовой плите с помощью болтовых соединений. Фронтовая плита закреплена на котле при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора фронтовой обшивки и изоляции.

Производство дизельного котла 500 кВт

Крепления и амбразура под горелку на фронтовой плите изготавливается под выбранную заказчиком горелку. За счет универсальной конструкции топочной камеры, котел 500 кВт дизельный может работать с широким рядом горелочных устройств отечественного и импортного производства - ГБЛ, WEISTHAUPT, Oilon, горелки фирм UNIGAS и ECOFLAM.

Выход газов в котле происходит сверху. В случае необходимости возможно изготовление опускного газохода.

Принцип работы дизельного котла 500 кВт

Топливо в топку подается горелкой и сгорает в топке котла. Горячие газы омывают трубную систему и нагревают воду. Максимальная температура воды в котле 115 градусов.

Циркуляция воды в котельном агрегате производится циркуляционным насосом.

Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом. Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. При работе с импортными горелками под наддувом установка дымососа не требуется. После газоходов газы через дымовую трубу поступают в атмосферу.

Котел дизельный водогрейный 500 кВт должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение, регулирует работу горелки.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все котельно-вспомогательное оборудование для подключения котла 500 кВт на дизеле вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Схема котла 500 кВт дизельного

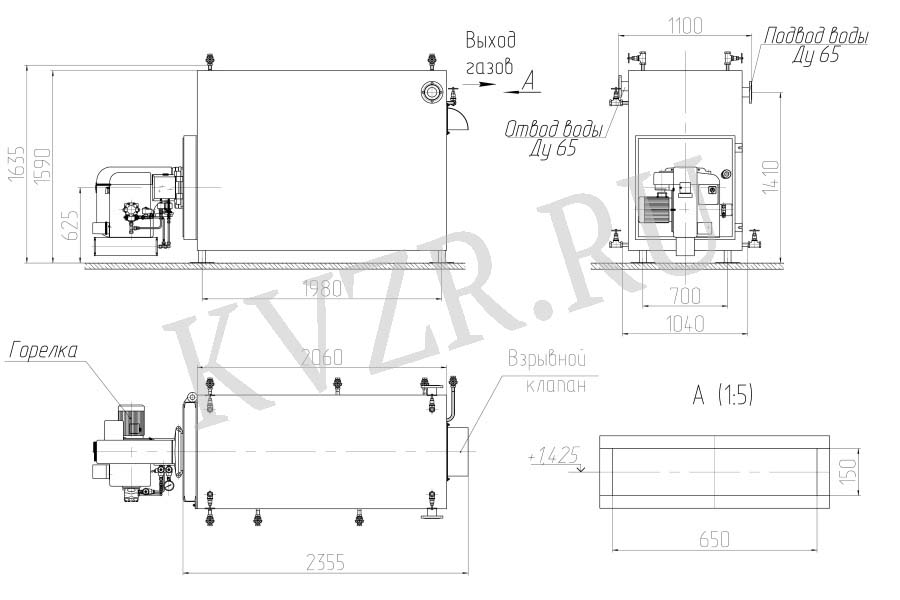

Котел дизельный 500 кВт. Чертеж

Схема подключения дизельного котла

Типовая схема подключения котла на дизеле

Комплект поставки котла 500 кВт дизельного

Котел, запорные вентили, предохранительные клапаны, термометры, манометры, трехходовые краны, паспорт и инструкция по эксплуатации.

Водогрейный котел 500 кВт дизельный работает под наддувом, без дымососа.

Транспортирование котлов 500 кВт дизельных

Транспортирование котла 500 кВт дизельного осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта.

Купить котел 500 кВт дизельный

Для того что бы купить котел 500 кВт на дизеле вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость котла 500 кВт на дизеле, а так же стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
