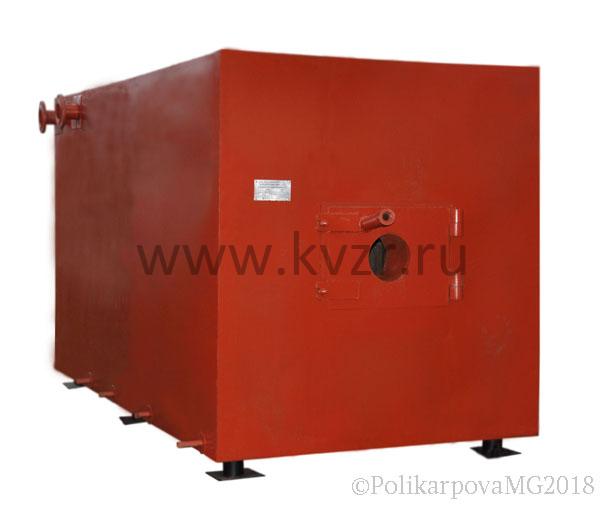

Котел 500 кВт газовый

Котел 500 кВт на газе

• высокое КПД, минимальный расход топлива;
• работа котла без дымососа;
• компактные размеры;
• быстрый выход на номинальную мощность - 2-4 часа;
• запас по мощности 10 %, сверх номинальной;
• минимальные требования к качеству питательной воды.

Газовый котел 500 кВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке.

Котел газовый на 500 кВт, предназначен для получения горячей воды номинальной температурой на выходе из котла 95 (115) °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Котел 500 кВт предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: газ.

Устройство отопительного котла 500 кВт газового

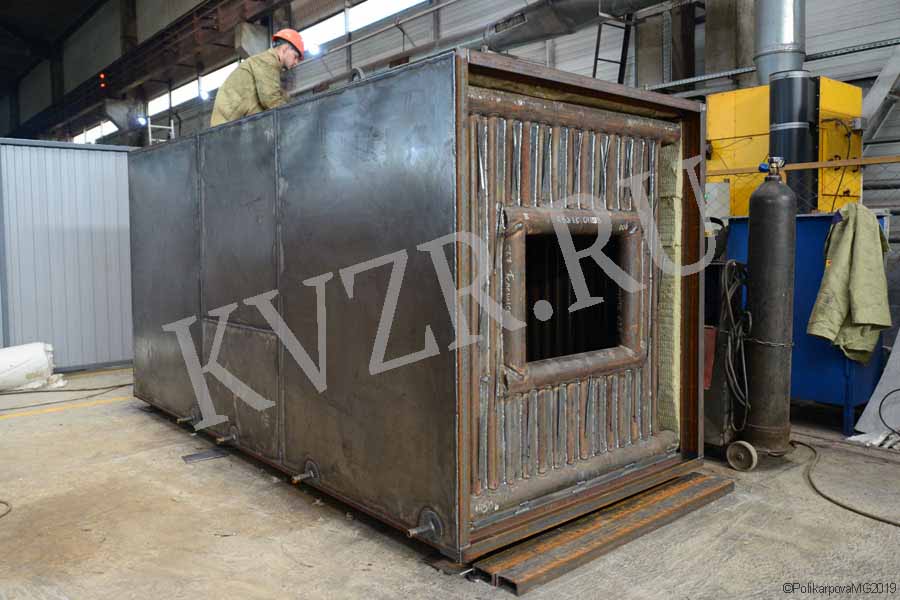

Котел мощностью 500 кВт на газе имеет газоплотную топочную камеру и конвективную часть, располагаемую над топкой. В заднем экране топочной камеры выполнено отверстие, в котором установлен взрывной клапан, предохраняющий конструкцию котла от разрушения при возникновении избыточного давления в топочной камере.

Котел 500 кВт газовый устанавливается на раму. Рама котла выполнена из швеллера и ставится на опоры. Опоры котла крепятся к ровной подготовленной поверхности анкерными болтами, за счет чего отпадает необходимость в изготовлении фундамента. Блок горелки закрепляется на фронтовой плите с помощью болтовых соединений. Фронтовая плита закреплена на котле при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора фронтовой обшивки и изоляции.

Крепления и амбразура под горелку на фронтовой плите изготавливается под выбранную заказчиком горелку. За счет универсальной конструкции топочной камеры, котел 500 кВт газовый может работать с широким рядом горелочных устройств отечественного и импортного производства - ГБЛ, WEISTHAUPT, Oilon, горелки фирм UNIGAS и ECOFLAM.

Выход газов в котле происходит сверху. В случае необходимости возможно изготовление опускного газохода.

Принцип работы газового котла 500 кВт

Топливо в топку подается горелкой и сгорает в топке котла. Горячие газы омывают трубную систему и нагревают воду. Максимальная температура воды в котле 115 градусов.

Циркуляция воды в котельном агрегате производится циркуляционным насосом.

Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом. Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. При работе с импортными горелками под наддувом установка дымососа не требуется. После газоходов газы через дымовую трубу поступают в атмосферу.

Котел газовый водогрейный 500 кВт должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение, регулирует работу горелки.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все котельно-вспомогательное оборудование для подключения котла 500 кВт на газе вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

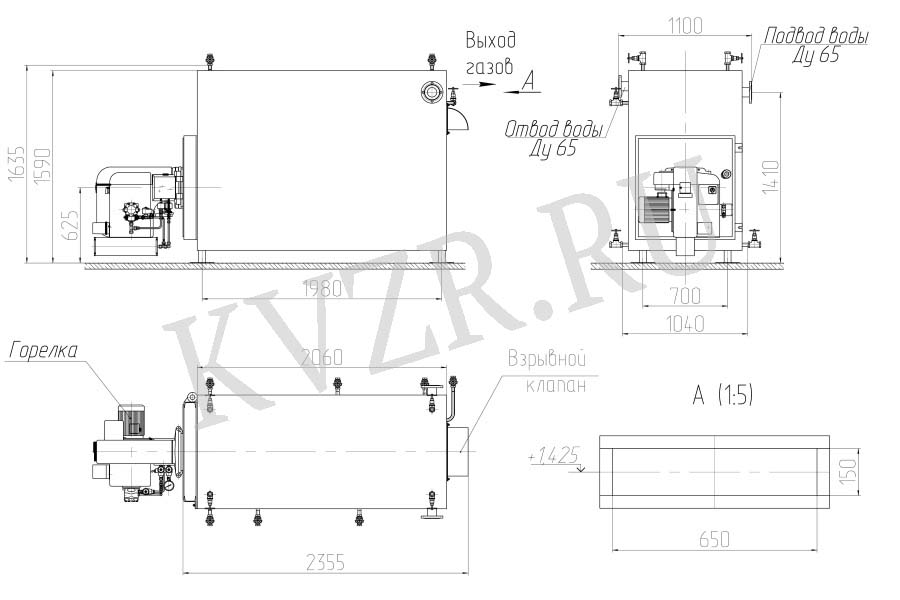

Схема котла 500 кВт газового

Комплект поставки котла 500 кВт газового

Котел 500 кВт газовый, запорные вентили, предохранительные клапаны, термометры, манометры, трехходовые краны, паспорт и инструкция по эксплуатации водогрейного котла КВа.

Водогрейный котел 500 кВт газовый работает под наддувом, без дымососа.

Транспортирование котлов 500 кВт газовых

Транспортирование котла 500 кВт газового осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта.
