Циклоны используют для снижения уровня запыленности воздуха в производственных помещениях. Циклоны для очистки воздуха применяют в разных отраслях промышленности: в сельскохозяйственной, деревообрабатывающей, химической, нефтяной промышленности, на цементных и металлообрабатывающих заводах, при угледобыче и т.д.
Рабочие зоны большинства промышленных предприятий сопровождается загрязнением воздуха производственной пылью. Чтобы создать безопасные условия труда и предотвратить взрыво и пожароопасные ситуации используется оборудование для очистки воздуха на производстве. Промышленная очистка воздуха на производстве предполагает использование циклонов, которые применяют для снижения уровня запыленности воздуха и удаления его из производственных помещений.
На нашем заводе вы можете ознакомиться и купить циклоны перейдя по ссылке в каталог продукции.
Корпус циклона очистки воздуха состоит из цилиндрической или конической частей. Коническая часть выполняется в виде прямого или обратного конуса, а также может состоять из двух конусов – прямого и обратного. Строение конической части агрегата определяет особенности движения пылевоздушного потока, а также оказывает влияние на процесс очистки.
Промышленный циклон, под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата отделяет пылевые частички из газовой среды. Воздушный поток вводится в аппарат через патрубок. Приобретая вращательное движение пылевые частички прижимаются к стенкам циклона, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от мелких частиц. Работа циклона может быть нарушена из-за подсоса воздуха через пылевыпускные отверстия. Это явление наблюдается как при установке циклона на всасывающей, так и на нагнетательной линии вентилятора. Подсасываемый воздух препятствует процессу сепарации, уносит осажденную пыль из агрегата. При величине подсоса 10-15% от расчетного количества воздуха эффективность очистки резко падает.
Применяют большое число различных типов циклонов очистки воздуха на производствах, которые отличаются формой, соотношением размеров элементов и т. д. Например, различными могут быть соотношение высот цилиндрической и конической частей корпуса, отношение диаметра выхлопной трубы к диаметру цилиндрической части корпуса. В зависимости от способа подведения воздуха к аппарату различают циклоны с тангенциальным и спиральным подводом воздуха. Последние при прочих равных условиях более эффективны. Применяют циклоны правые (вращение потока по часовой стрелке, если смотреть сверху) и левые (вращение против часовой стрелки). Циклоны очистки воздуха делятся на аппараты: большой производительности; высокой эффективности. Первые имеют большой диаметр и обеспечивают очистку значительного количества воздуха, вторые — сравнительно небольшого диаметра (до 500-600 мм). Обычно применяют групповую установку этих циклонов, соединяя их параллельно по воздуху.

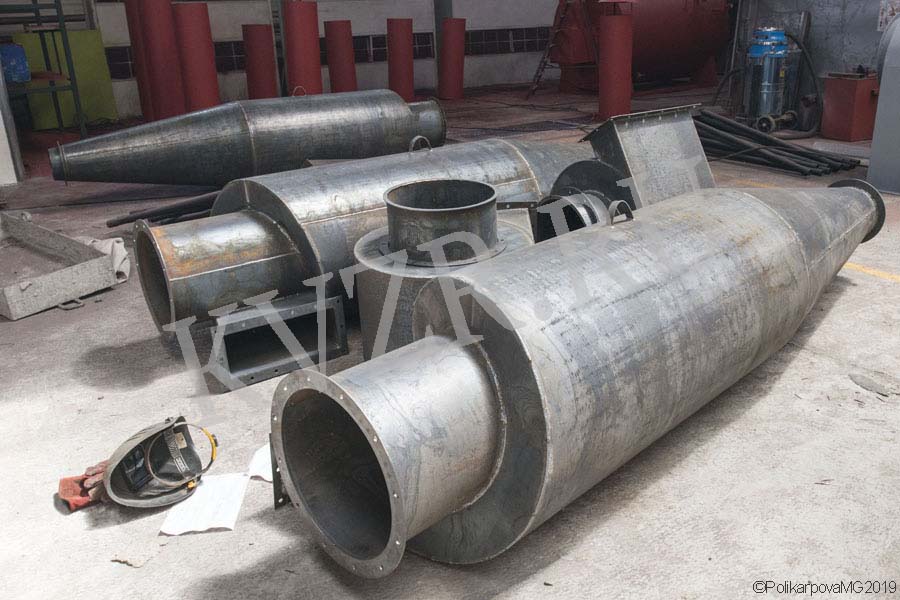

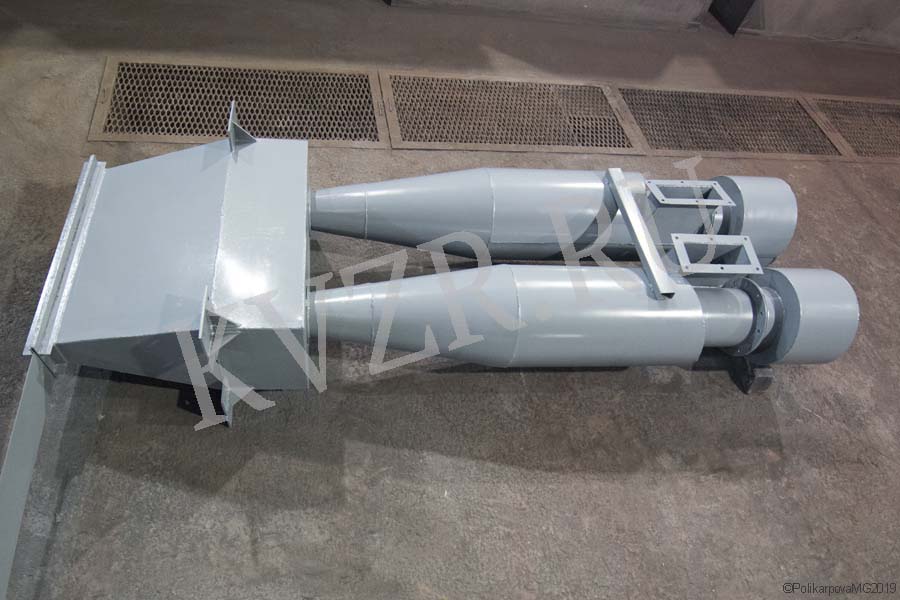

Устройства очистки воздуха промышленные циклоны ЦН-11, ЦН-15 применяются в табачной, чайной, крахмалопаточной и др. отраслях. Цифровое обозначение (11, 15) соответствует углу, под которым патрубок для подвода воздуха присоединен к корпусу. Циклон ЦН-15 рекомендуется применять при ограниченных по высоте габаритах. Для улавливания взрывоопасной и легковозгораемой пыли циклоны ЦН должны быть выполнены по специальным чертежам, не иметь узлов, где возможно скопление пыли, и должны быть снабжены взрывными клапанами. Циклоны ЦН-11 и ЦН-15 в зависимости от требуемой производительности устанавливают одиночно или компонуют в группы по два, четыре, шесть, восемь циклонов.
Циклоны очистки воздуха УЦ с диаметром корпуса до 850 мм применяются на предприятиях для одиночной и батарейной установок. Имеют развитую коническую часть. Циклон УЦ снабжен спирально-плоской входной улиткой, что несколько повышает эффективность. Степень очистки — до 99%. Обладает большим гидравлическим сопротивлением.
Система очистки воздуха УЦМ отличается от циклона УЦ наличием спирально-винтовой улитки, что позволило снизить гидравлическое сопротивление.
Циклон ЦОЛ применяется для очистки воздуха от зерновой пыли. Производительность аппарата от 1000 до 18000 м3/ч. Пригоден для грубой и средней очистки воздуха от сухих неслипающихся, неволокнистых пылевых частиц. Эффективность циклона при улавливании крупнодисперсной пыли (характерной для элеваторов) — 90-95%. Мелкие фракции осаждаются в небольшом количестве.
Установка очистки воздуха циклон типа ЛИОТ характерен удлиненной цилиндрической частью и значительной глубиной выхлопной трубы. В конической части аппарата устанавливают устройство для уменьшения подсоса воздуха. Циклон СИОТ полностью лишен цилиндрической части. Выхлопная труба опущена в конический корпус. Входной патрубок имеет треугольное сечение. Циклон применяется для очистки воздуха от сухих неслипающихся, неволокнистых частиц. Применение аппарата возможно для улавливания известковой пыли на сахарных заводах, на крахмалопаточных предприятиях. Эффективность циклона СИОТ близка к эффективности циклона ЦН. Циклон СИОТ целесообразно устанавливать при ограничениях высоты — высота СИОТ составляет 70% высоты ЦН-11 при прочих равных условиях, но диаметр СИОТ при тех же условиях на 62% превышает диаметр ЦН-11.
Циклон ЦОК производительностью от 180 до 7000 м3/ч. Установка применяется для очистки воздуха от сухих неслипающихся, неволокнистых частиц. Допускается их применение для очистки от слипающихся пылей типа сажи и талька. Внутренний конус в циклоне установлен для повышения эффективности осаждения пылевых частиц, предотвращения их уноса из пылеприемного бункера. Угол при основании этого конуса принимают при сухой пыли 45°, при улавливании сажи, талька — 60°.
высокая производительность и эффективность;
фракционная эффективность циклона не снижается при повышении концентрации пыли;
конструкция не имеет движущихся частей;
по сравнению с другими устройствами очистки циклоны наиболее энергосберегающие.
высокое гидравлическое сопротивление, достигающее 1500 Па;
небольшой ресурс работы при очистке воздушного потока с абразивной пылью;
низкая эффективность при улавливании частиц размерами менее 5 мкм;
невозможность применения для улавливания слипающихся пылевых частиц.
Для правильного расчета эффективности и производительности циклонного пылеуловителя нужно иметь следующие данные:
