Внутренняя ширина короба, мм | 385 |
Марка | ТС 2-28 |
Тип | Скребковый транспортер |
Производительность минимальная, т/ч | 0.5 |
Производительность максимальная, т/ч | 10 |
Размер кусков, не более, мм | 100 |
Длина транспортера минимальная, м | 10 |
Длина транспортера максимальная, м | 35 |
Длина секции, м | 1.5 |
Количество поворотных секций, шт | 1-2 |
Угол перегиба поворотных секций до, ˚ | 30 |
Шаг тяговой цепи, мм | 100-250 |
Скорость движения тяговой цепи, м/с | 0.1-1.0 |
Транспортер скребковый ТС-2-28 применяется в механизированных котельных с паровыми и водогрейными котлами для подачи топлива в бункеры топок и удаления золы и шлака.
Уголь со склада подаётся грейфером ГМЧ в загрузочный бункер угольной дробилки ВДГ-10 ил ВДП-15, где происходит измельчение в фракцию (поступающая не более - 300 мм, дроблёная - 40...100 мм) для дальнейшего перемещения дроблёного угля транспортером скребковым ТС-2-28 и загрузки в приёмный бункер топок ТШПМ, ТЛЗМ, ТЧЗМ, ТЛПХ, ТЛ котлов КВм, ДСЕ, УСШВ, КЕ, ДКВР.
Зола и шлак транспотером скребковым ТС-2-28 перемещается при помощи движущихся скребков по неподвижному желобу в бункер золы и шлака или отвал.
Транспортер скребковый ТС-2-28, разрабатывается индивидуально в соответствии с техническим заданием, отличается длиной и количеством поворотных секций. Котельный завод "РОСЭНЕРГОПРОМ" производит топлиивоподачи и золоудаление производительностью от 0,5 до 10 т/ч, длиной до 50 метров. В случае необходимости установки топливоподачи и шлакоудаления скребкового длиной более 50 метров применяют пересыпные транспортеры шлакоудаления.
Протяженность трассы, м | до 50 |
Производительность, т/ч, max | 30 |
Скорость движения цепи, м/с | 0, 5 |
Максимальный размер кусков шлака(угля),мм | 100 |
Длина секции, мм | 3000 |
Угол подъема, град | 30 |
Шаг скребков цепи, мм | 320 |
Двигатель, мощность, кВт | 7,5 |
Редуктор Ц2У-250, передаточное число | 31,5 |
Частота вращения, об/мин | 1000 |

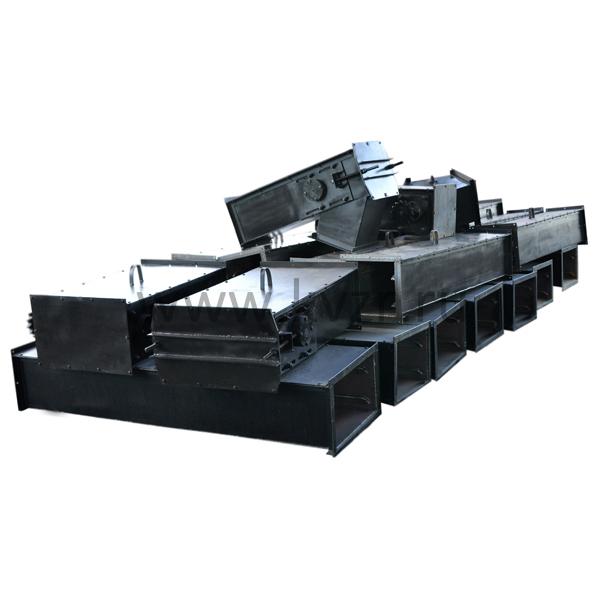

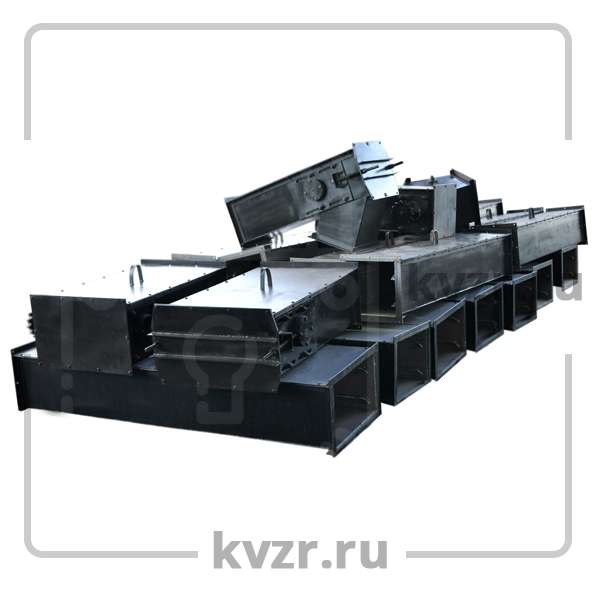

Транспортер скребковый ТС-2-28 состоит из привода, натяжной, приводной, прямолинейных секций, поворотных секций, скребковой цепи. Путем изменения количества прямолинейных секций и применением поворотных секций транспортера ТС имеется возможность создавать различную траекторию с углом перегиба 30°. Привод цепной состоит из одного электродвигателя и редуктора. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах. Прямолинейная секция представляет собой короб с направляющими для цепей. Поворотная секция изогнута на 36°. Скребковая цепь танспортера ТС состоит из двух тяговых разборных цепей, с закрепленными между ними скребками. Для удобства обслуживания, очистки коробов, регулирования узлов, а так же проведения ремонтных работ секции ТС имеют полностью съемную крышку.
Транспортер скребковый ТС-2-28 поставляется секциями, общая сборка транспортера шлакоудаления производится на месте монтажа и выполняется в соответствии с проектом и инструкцией по монтажу и сборке. Собирается скребковое шлакоудаление в следующей последовательности: собрать секции конвейера, прямые секции и натяжную секции, соединить горизонтальную и наклонную части при помощи поворотной секции, установить цепь со скребками в собранные секции, подключить привод.
Транспортер скребковый ТС-2-28 поставляется следующими узлами:
Транспортрер ТС-2-28 поставляется со следующей эксплуатационной документацией.
Для того что бы купить ТС 2-28 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Транспортер скребковый ТС-2-28 транспортируется автотранспортом и ж/д контейнерами. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
В котельных с механизированным золошлакоудалением, применяются бункеры золы и шлака. Бункер золы и шлака, объем и его конструкция рассчитывается в зависимости от производительности котлов и схемы котельной. Объем бункера шлака и золы от 1 до 7 м3. Комплектация бункера золы и шлака может быть как с каркасно-опорной конструкцией, так и без нее, согласно технического задания.
