Котел 400 кВт твердотопливный

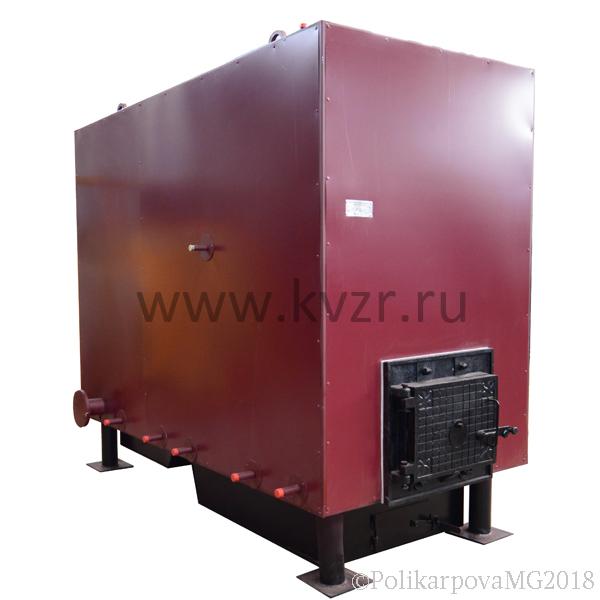

Водогрейный котел 400 кВт на твердом топливе

Котлы твердотопливные 400 кВт промышленные выполняются на различных видах топлива, в зависимости от этого имеют различное конструктивное исполнение и топочную камеру.

Купить котлы мощностью 400 КВт на твердом топливе производства Котельный завод "РЭП" вы можете следующих модификаций:

• котел на твердом топливе - каменном и буром угле;
• на древесном топливе;
• комбинированный котел на угле и дровах;
• твердотопливный котел на самотяге.

Стальные водогрейные котлы 400 кВт на твердом топливе для отопления промышленных предприятий и производственных помещений выполняются в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт", работают с принудительной циркуляцией в закрытых и открытых системах теплоснабжения.

Отопительные твердотопливные котлы 400 КВт имеют следующие технические характеристики:

• температура на выходе из котла 95-115 °С;
• давление теплоносителя до 0,6 (6,0) МПа (кгс/см);
• отапливаемая площадь от 3000 до 4300 м2;
• отапливаемый объем от 9000 до 13000 м3;
• с ручным забросом угля;
• с колосниковой чугунной топкой или топкой типа ОУР;
• с дымососом и вентилятором поддува.

Твердотопливный котел 400 кВт цена и наличие

Цена на котлы 400 кВт на твердом топливе для отопления указана на нашем сайте, данные модели всегда есть в наличии на заводе. Производство отопительных твердотопливных котлов 400 кВт по техническому заданию заказчика с не стандартным отводом и подводом теплоносителя, уменьшенных габаритов, окном для выхода дымовых газов снизу завод осуществляет в течении 10-20 дней. Котлы имеют сертификат соответствия ТС ТР 032.

Устройство и принцип работы твердотопливного котла 400 кВт

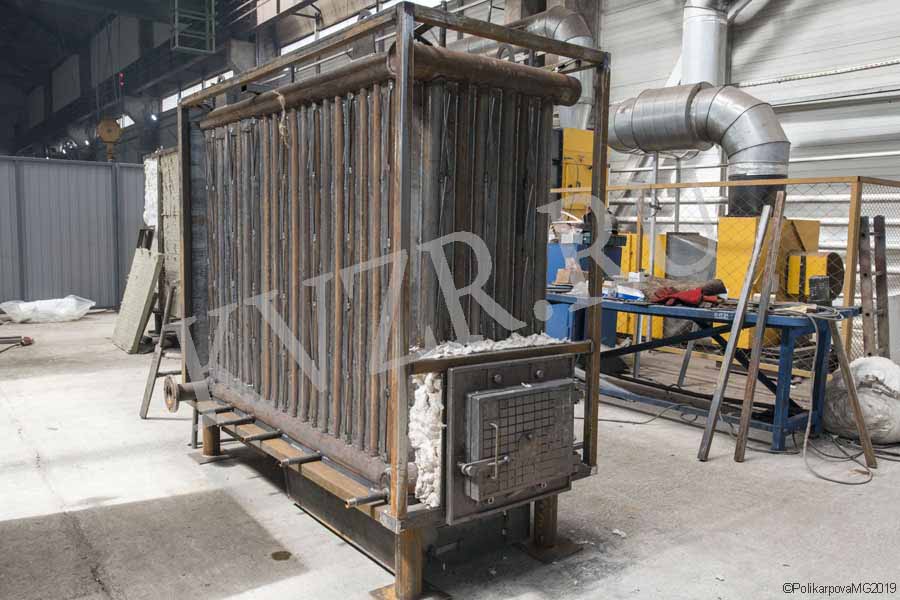

Стальной водогрейный котел на твердом топливе 400 кВт выполнен водотрубным двухблочным - блок котла и колосниковая чугунная топка с ручным забросом угля. Котельный блок представляет собой сварную конструкцию, состоящую из стальной трубной системы  - радиационной и конвективной поверхности нагрева, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. На фронте устанавливается топочная дверка для загрузки топлива и выгрузки шлака. В модели твердотопливного котла с возможностью сжигания резервного топлива дров на фронте котла устанавливается 2 загрузочные топочные дверки.

Топочная камера котлов состоит из труб Ø 57x3,0 мм. Топочная камера водогрейного котла газоплотная. Газоплотность котла обеспечивается путем варки стальной полосы в межтрубное пространство топочных панелей. Ширина газоплотной полосы рассчитывается таким образом, чтобы обеспечивать ее стабильное равномерное охлаждение и не допустить перегрев и порыв в процессе эксплуатации котла. Качество обварки газоплостности обеспечивает исключение присосов холодного воздуха в топочную камеру котла и исключает выбивание дымовых газов в котельный зал котельной.

Конвективная часть нагрева состоит из пакетов из труб Ø 57x3,0 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Это обеспечивает более интенсивное и полное омывание труб горячими газами. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки котла.

Устройство гидравлической системы водогрейного отопительного твердотопливного котла 400 кВт организовано по многоходовой схеме, с множеством перегородок, для увеличения скорости воды и исключения застойных зон и локального перегрева поверхностей нагрева. Кроме того, турбулизация водяного потока препятствует образованию пристенного кипения и отложения накипи на поверхностях нагрева. Теплоагрегаты работают с принудительной циркуляцией теплоносителя которую обеспечивают сетевые насосы.

Легкая обмуровка промышленного стального твердотопливного котла 400 кВт выполнена съемной, облегченной из плит ПТЭ, плиты закрепляются на каркасе, обшивка выполняется из стальных листов. Преимущества легкой изоляции - максимальная монтажная готовность котельного блока, его компактность, минимизация потерь КПД котла через потери тепла q5 в окружающую среду, за счет высокого качества обмуровки.

По желанию заказчика возможно производство котла под кирпичную обмуровку, без обшивки и изоляции. Но на сегодня такие модели котлов практически не пользуются спросом у заказчиков ввиду больших по сравнению с легкой обмуровкой стоимости и срока монтажных работ.

Водогрейный промышленный твердотопливный котел 400 кВт имеет выходное окно для дымовых газов в верхней части. Газы в конвективном блоке проходят два хода и выходят через газоход в верхней части задней стенки котла. В случае установки котла в уже существующей котельной с газоходами расположенными снизу котельной, возможно изготовление опускного газохода вдоль задней стенки котла и вывод газов вниз. Для очистки конвективных поверхностей нагрева от сажи и золы в обшивке котла предусмотрены удобные люки. В нижней части стального отопительного котла находятся два зольных бункера, под топкой и под конвективной поверхностью нагрева. В бункерах предусмотрен лаз для очистки от зольных отложений и осмотра труб конвективного пакета.

Котлы водогрейные твердотопливные 400 кВт отечественного производства работают с уравновешенной тягой, которую обеспечивает дымосос ДН и вентилятор поддува.

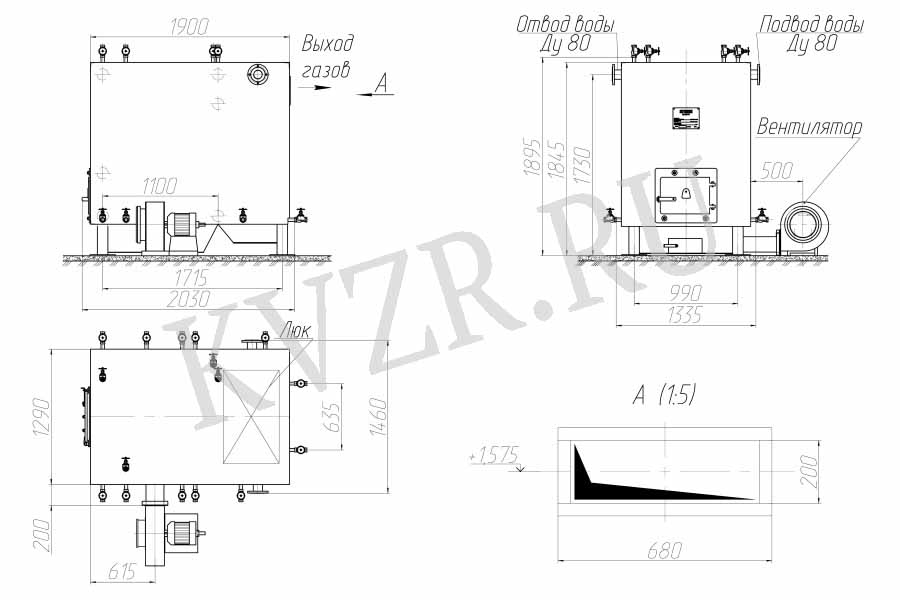

Водогрейный котел 400 кВт на твердом топливе - схема

Типовая схема подключения котла на твердом топливе

Комплект поставки котла

Отопительный котел на твердом топливе 400 кВт для котельных поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт., запорные вентили - комплект, предохранительные клапаны - 2 шт., термометры с оправой - 2 шт., манометры с кранами - 2 шт., дутьевой вентилятор - 1 шт. Котел 400 кВт работает без вентилятора.

Кроме того теплоагрегаты могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика котла на твердом топливе подбирается по техзаданию.

Теплогенератор работает с ДН 3,5 с дв. 3,0/1500 при сжигании каменного и бурого угля, но без дутьевого вентилятора. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел 400 кВт на твердом топливе либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба подбирается по техзаданию, на котел или группу котлов.
