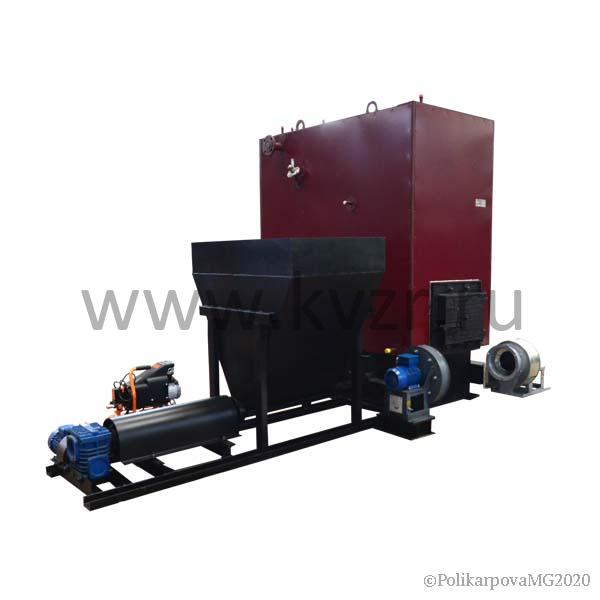

Котел на опилках 400 кВт

Котел для опилок и древесных отходов 400 кВт

• мощность 400 кВт, 0,4 МВт, 0,34 ГКал;
• полностью автоматический режим работы котла– подача опилок, запуск, контроль горения, противопожарная безопасность;
• возможность работы в ручном режиме, для сжигания крупногабаритных древесных отходов;
• вихревая топка с приемным бункером и автоматической подачей опилок в котел;
• температура нагрева теплоносителя от 95 до 115 градусов;
• топливо – отходы, сырые опилки, стружки, прессованные опилки и пеллеты размером до четырех см;
• давление теплоносителя от 0.3 до 0,6 МПа;
• отапливаемая площадь помещения от до, отапливаемый объем помещения от 9000 до 13000 м3 (в зависимости максимальной температуры в регионе эксплуатации).

Автоматический котел отопления на сырых опилках и древесных отходах мощностью 400 кВт применяется на предприятиях лесопереработки, деревоперерабатывающих предприятий и в сельском хозяйстве, для сушильных камер, для теплиц, для производства, отопления промышленных помещений и зданий.

Котел отопления на опилках 400 кВт устройство и описание

Котел на опилках 400 кВт для отопления для производства изготавливается водотрубным стальным с бункером для сырых опилок, шнековым питателем, вихревой топкой, котельного блока с топочной камерой для горения опилок и конвективными пакетами для нагрева воды до требуемой температуры.

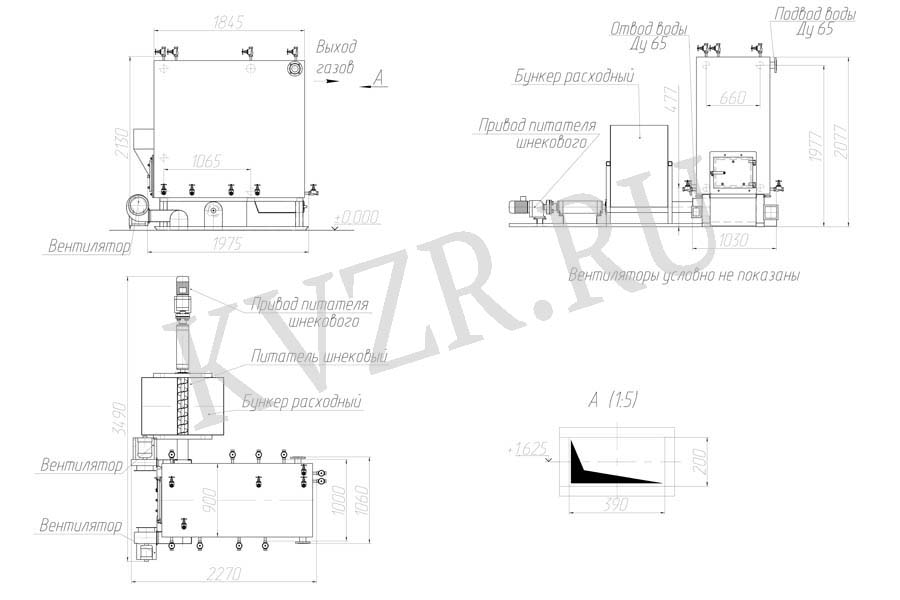

Чертеж котла с опилками 400 кВт

Топка вихревого водогрейного котла 400 кВт на опилках представляет собой опорный каркас под установку котла, футеровка топки выполняется из огнеупорного кирпича и шамотного бетона для создания пояса зажигания для сжигания сырых опилок и древесных отходов с высокой влажностью. Вихрь создается раздельной подачей воздуха. Над кирпичным подом устроена топочная камера, куда подается воздух и происходит горение топлива. Весь объем окружен трубами, воспринимающими тепло и нагревающие воздух. Топочная камера газоплотная, что исключает присосы воздуха и дымление в котельной. Первичный воздух подается высоконапорным вентилятором в зону подачи топлива горение и создание первичного вихря. Вторичный воздух подается вентилятором среднего давления слоя для дожига горючих и поддержания вторичного вихря.

Шнековый питатель подает древесное топливо и сырые опилки из расходного бункера в котел. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.

Бункер для опилок к котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

Водяной котел отопления на древесных опилках 400 кВт состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.

Котел с автоматической подачей опилок 400 кВт – принцип работы

Котел твердотопливный на опилках 400 кВт промышленный работает полностью автоматически. Автоматика осуществляет автоматический розжиг, запуск, работу регулировку давления и остановку котла в случае превышения допустимых параметров работы. Автоматика осуществляет автоматическую подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В котле с автоматической подачей опилок предусмотрена система пожаротушения в случае воспламенения топлива в топливопроводе.

Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.

Промышленный котел на опилках мощностью 400 кВт работает с автоматикой, включающей в себя контроль и регулировку следующих параметров:

• разряжения в топочной камере;
• давления теплоносителя на выходе;
• температуры теплоносителя на выходе;
• содержания кислорода в дымовых газах;
• наличие давления в системе пожаротушения топливопровода;
• контроля факела;
• контроля минимального расхода теплоносителя.

На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов, автоматика может переключиться в ручной режим работы и подача древесных отходов осуществляется вручную кочегаром через загрузочную дверку.

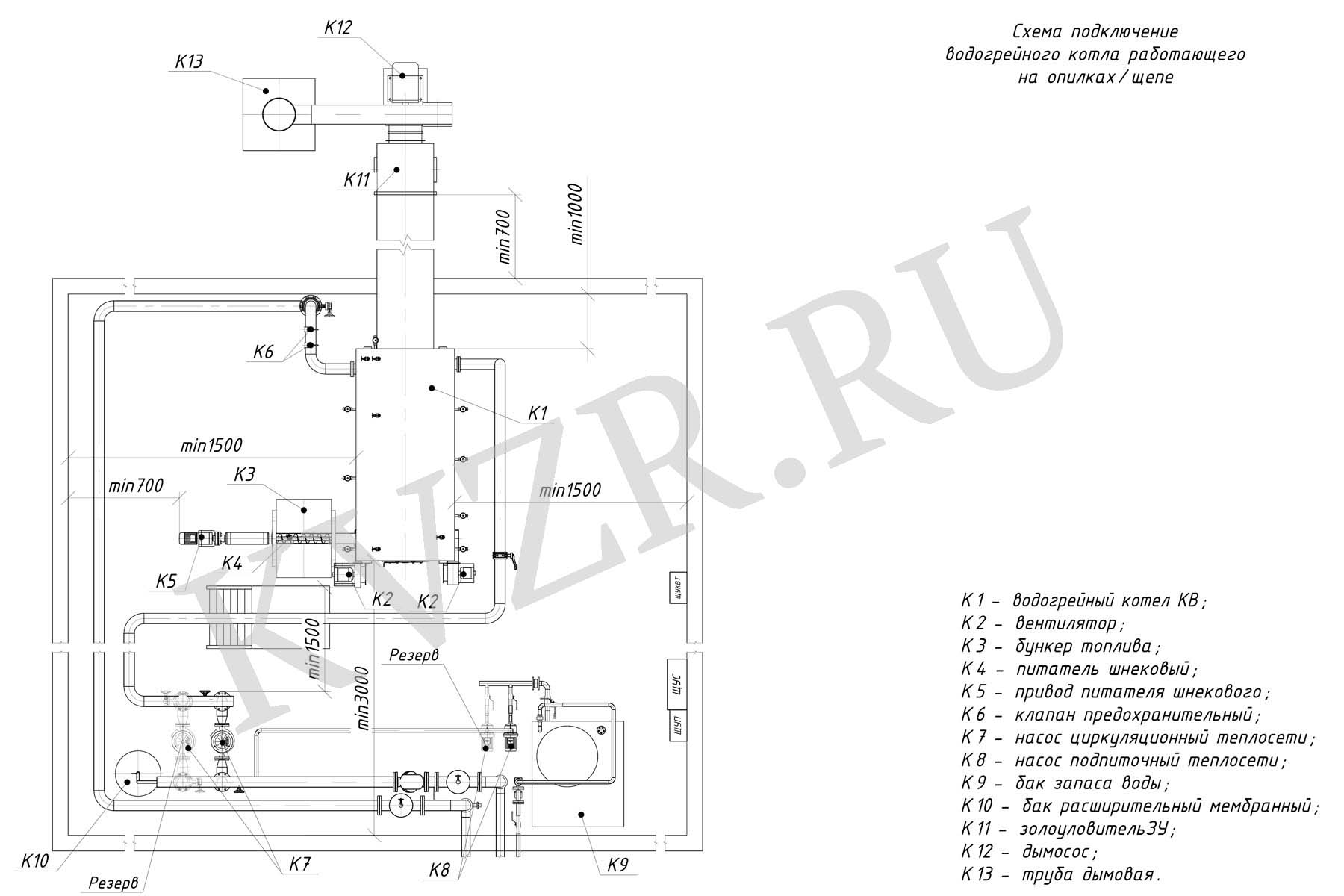

Схема подключения отопительного котла для сжигания сырых опилок 400 кВт в котельной

Подключение и монтаж промышленного котла, который работает на древесных опилках мощностью 400 кВт производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения твердотопливного котла 400 кВт для сжигания опилок представлен на рисунке.
