Котел 4000 кВт твердотопливный

Котел 4000 кВт на твердом топливе

Котлы мощностью 4000 кВт на твердом топливе выполняются на различных видах топлива, в зависимости от этого имеют различное конструктивное исполнение и топочную камеру.

Котельный завод "РЭП" выпускает три вида механических котлов на твердом топливе:

• твердотопливный с топкой ЗП РПК - КВм 4.0 ЗП РПК;
• котел на твердом топливе с топкой ТШПМ -  КВм 4.0 ТШПМ;
• котел на твердом топливе с  топкой ТЛПХ-  КВм 3.5 ТЛПХ

Котлы твердотопливные выполняются в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт".

Котлы работают с принудительной циркуляцией в закрытых и открытых системах теплоснабжения.

Котлы 4000 кВт твердотопливные имеют следующие технические характеристики:

• температура на выходе из котла 95-115 °С;
• давление теплоносителя до 0,6 (6,0) МПа (кгс/см);
• отапливаемая площадь от 33400 до 44000 м2;
• отапливаемый объем от 100200 до 132000 м3.

Твердотопливный котел 4000 кВт цена

Цена на котел на твердом топливе указана на нашем сайте. Отопительные котлоагрегаты мощностью до 1 МВт на твердом топливе на Котельном заводе всегда есть в наличии. Производство отопительных котлов под заказ завод осуществляет в течении 10-20 дней.

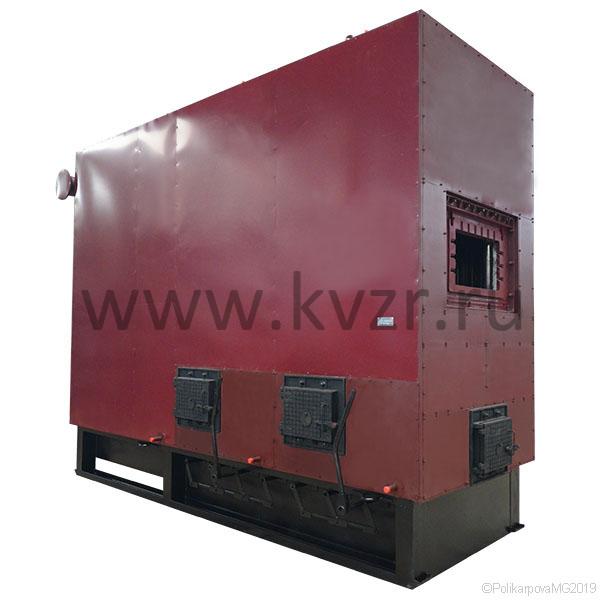

Устройство и принцип работы твердотопливного котла

Отопительные котлы на твердом топливе 4000 кВт гладкотрубные. Котельный блок состоит из топочной камеры и конвективного двухходового блока. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. В котле предусмотрены люки для чистки и обслуживания трубной системы.

Твердотопливный котел 4000 кВт имеет слоевую топку и топочную дверку для загрузки топлива и обслуживания процесса горения.

Трубная система котлоагрегата состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, потолочным, передним и задним экранами. Проем для подачи топлива выполнен на фронтовой панели. Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке сварных панелей.

Циркуляция воды организована по многоходовой схеме. Для обеспечения циркуляции воды согласно проектной схеме коллектора разделены перегородками. Для выпуска воздуха при заполнении котла водой во всех верхних коллекторах установлены штуцера с вентилями. Для продувки и дренажа котла в нижних коллекторах установлены дренажные штуцера.

Устройство обеспечивает максимальную монтажную готовность. Монтаж заключается в установке котельного блока на ровную поверхность пола, подключение теплоносителя и подсоединения газохода.

Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно с фестоном на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла. После выхода газов из котла, по газоходам котельной они двигаются в дымовую трубу и далее в атмосферу. Есть определенные требования к устройству дымовой трубы по сечению и высоте. Диаметр дымовой трубы должен обеспечивать свободный проход всего объема дымовых газов, а высота должна быть достаточной для образования тяги и рассеивания образующихся в процессе сжигания топлива вредных веществ. Расчет требуемой дымовой трубы проводят специалисты нашего завода.

В зависимости от вида сжигаемого топлива твердотопливный котел мощностью 4000 кВт имеет различное устройство.

Принцип работы твердотопливных котлов мощностью 4000 кВт

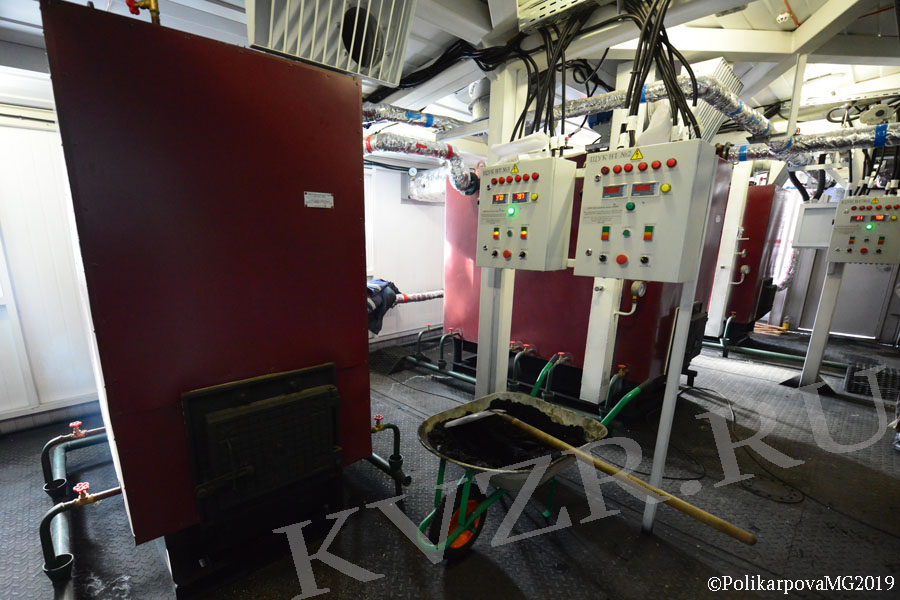

Модели  котлов мощностью 4000 кВт на твердом топливе производства Котельный завод "РЭП" имеют компактные размеры и легко размещаются в отопительных котельных.

Котлы 4000 кВт на твердом топливе с поворотными колосниками РПК

Конструкция водогрейных котлов с ручной топкой выполнена двухблочными блок котла и топка с поворотными колосниками. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу на фронте котла и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте колосников. Удаление шлака производится транспортером шлакозолоудаления или с помощью тележки.  Под решеткой также устроен воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы.

Для очистки топки РПК от шлака колосники поворачиваются и шлак со всей секции сбрасывается в шлаковый бункер, установленный под решеткой и далее в канал шлакозолоудаления. На колосниковой решетке с поворотными колосниками с решетки после выжига удаляется весь шлак. Топка РПК может быть выполнена с передним, задним и средним выгрузом шлака, в зависимости от схемы котельной.

Твердотопливные котлы 4000 кВт с топкой ЗП РПК

Отопительные котлы на твёрдом топливе с топками ЗП РПК поставляются двумя блоками. Топочный блок и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подается транспортером топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Топка с поворотными колосниками устроена и обслуживается вручную как описано выше.

Котлы 4000 кВт на твердом топливе КВм с топкой ТШПМ

При поставке твердотопливного котла с механической топкой ТШПМ котел устанавливается на топку. Сбоку топочного блока предусмотрена дверка для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТШПМ подает транспортер топливоподачи. Удаление шлака с топки ТШПМ происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Так как для работы данного котла требуется механизация котельной, цена котла 4000 кВт с ТШПМ и его оборудования в котельной значительно выше, чем у предыдущих вариантов.

Твердотопливные котлы КВм с топкой ТЛПХ

При поставке котла на твердом топливе с механической топкой прямого хода ТЛПх блок котла устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТЛПх подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Цена на твердотопливный котел 4000 кВт является самой высокой в линейке котлов на угле, но она оправдывает эффективностью сжигания топлива.

Комплект поставки

Водогрейный котел 4000 кВт поставляется готовым блоком в обшивке. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

• Котельный блок 4000 кВт -1 шт
• Топочное устройство - 1шт
• Затвор чугунный 100*16  - 2 шт
• Клапан предохранительный VT.1831 Ду50 Ру16 - 3 шт
• Манометр МП160 10,0 кгс/см2 с трехходовым  краном  - 2 шт
• Термометр ТТЖО+150 240/163 в оправе  - 2 шт
• Вентили дренажные и продувочные – комплект

Твердотопливный котел 4000 кВт дополнительно комплектуется:

• Чугунными колосниками - комплект
• Вентилятором ВДН 8 с дв.5,5/1500 - 1 шт

Кроме того котел 4000 кВт может быть выполнен в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительно для подключения твердотопливного котла вам потребуются

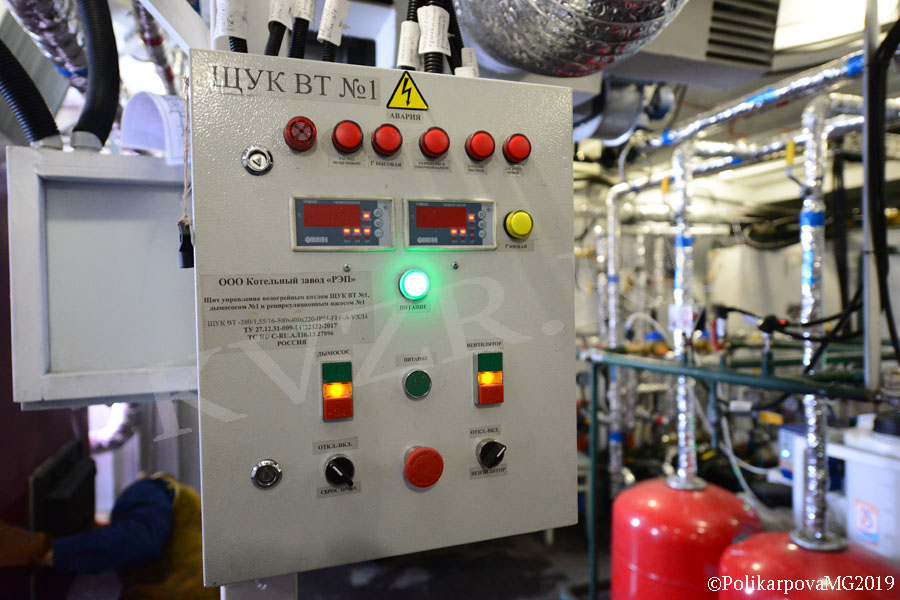

• Автоматика водогрейного котла - подбирается по техзаданию.

• Твердотопливный котел 4000 кВт работает с дымососом ДН 8 с дв. 15 при сжигании каменного и дымососом ДН 6,3 с дв. 5,5/1500 при сжигании бурого угля.
• При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 2,15 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 9 с дв. 15.
• Для обеспечения циркуляции воды через котел 4000 кВт либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.
• Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Также для подключения водогрейного котла и надежной работы системы отопления вам потребуются:

• бак запаса воды;
• мембранный (расширительный) бак (по расчету);
• система вентиляция котельной;
• система учета тепла;

Дополнительное оборудование для котельной с теплообменниками:

• насос котлового контура (основной и резервный)
• теплообменник
• система водоподготовки.

Котел 4000 кВт на твердом топливе, вы сможете подключить самостоятельно, руководствуясь

• типовыми схемами;
• инструкцией по эксплуатации котла;
• «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)»;
• СП 89.13330.2012 Котельные установки. Актуализированная редакция СНиП II-35-76";
• «Правилами технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)».
