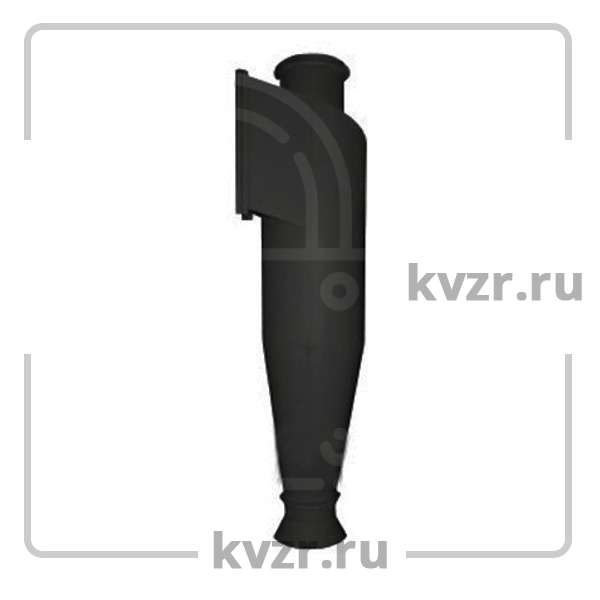

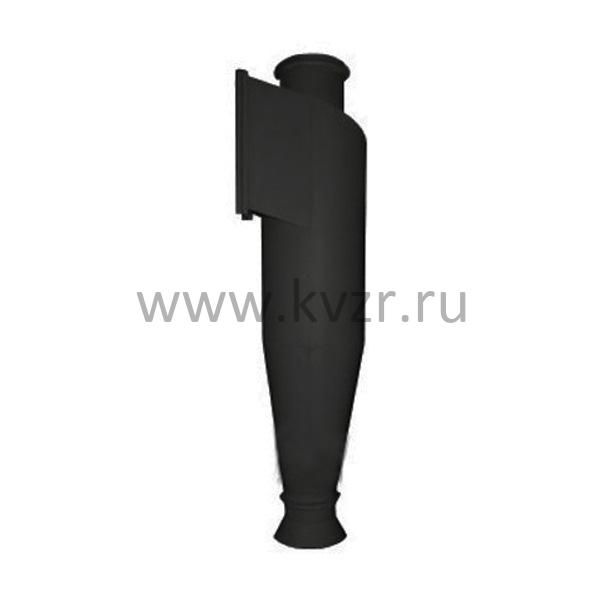

Циклоны ЦН 24

Циклоны ЦН- 24. Применение

При невысоких требованиях к качеству очистки циклоны ЦН-24 отличаются высокой пропускной способностью. Циклоны ЦН-24 служат для очистки газов от пылей со средним медианным диаметром более 20 мкм.

Циклоны типа ЦН 24 применяются в качестве первой ступени очистки воздуха в системах аспирации предприятиями черной и цветной металлургии, химической, нефтяной, машиностроительной промышленностью, энергетикой, в производстве строительных материалов, в системах пневмотранспорта в качестве разгрузителей, при транспортировании сыпучих материалов, а также летучей золы. Применение циклонов ЦН-24 недопустимо в условиях токсичных или взрывоопасных сред, а также их нельзя использовать для улавливания сильно слипающейся пыли. Циклоны ЦН-24 могут применяться только при пониженных требованиях к очистке, например, когда они используются в качестве предварительной ступени очистки.

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны изготавливаются одиночного или группового исполнения - из двух, четырех, шести, восьми, десяти, двенадцати и четырнадцати циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

Циклоны ЦН-24. Условное обозначение

Например: циклон ЦН -24-800-1СЦ:

• 24 - угол наклона входного патрубка
относительно горизонтали (в градусах)
• 800 - внутренний диаметр
цилиндрической части пылеуловителя;
• 1 - количество конусов в циклоне;
• Исполнение камеры очищенного газа (СЦ):
• С - в виде сборника;
• Ц - цилиндрическая форма бункера.
• А также:
• У - в виде улитки;
• П - пирамидальная форма бункера.

Циклоны ЦН-24. Основные параметры

Скоростьв цилиндрической части циклона может быть V =2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Оптимальная скорость входящего газа Vц (Vвх), 5 (12,2) м/сек.

Температура очищаемого газа не более 400 °C.

Максимальное давление, 700 Па.

Эффективность очистки от пыли d=90 мкм, плотностью 2,100 - 88 - 98 % кг/м³;

Эффективность очистки от пыли d=25 мкм, плотностью 2,100 - 75 - 90 % кг/м³.

Для нормальной работы циклонов должна быть выполнена непрерывная выгрузка пыли. В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при температуре до 40 °С) и низколегированной стали (при температуре ниже -40 °С).

Эффективность очистки уменьшается с увеличением диаметра циклона.

Циклоны ЦН-24. Технические характеристики

Купить циклоны ЦН-24

Для того, что бы купить циклоны ЦН-24 вы можете сделать заявку в отдел сбыта по телефону (38-52)-29-97-41 (42), либо оформить заказ он-лайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки. Транспортирование циклонов ЦН-24 может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
