Циклоны ЦН 34

Циклоны ЦН-34. Применение

Циклоны СК-ЦН-34 служат для улавливания твердых частиц после реакторов (технологический газ) и вспомогательных систем (пневмотранспорт, газотранспорт, аспирация, пневмоуборка) реакторов сажевого производства, технического углерода. Применяются в производстве технического углерода, установках каталитического крекинга нефтепродуктов, дегидрирования бутана.

Системы очистки газового теплоносителя после распылительных сушилок дрожжевого производства гидролизных предприятий. Применение циклонов ЦН 34 возможно использование во взрывоопасной, коррозионной среде. Спирально-конические циклоны СК-ЦН-34 более энергоёмкие, но наиболее эффективные при очистке газов от мелко-дисперсных пылей и их следует использовать при ограничениях по габаритам. Из за больших габаритных размеров циклоны ЦН-34 обычно не применяются в групповом исполнении.

Циклоны ЦН-34. Конструкция

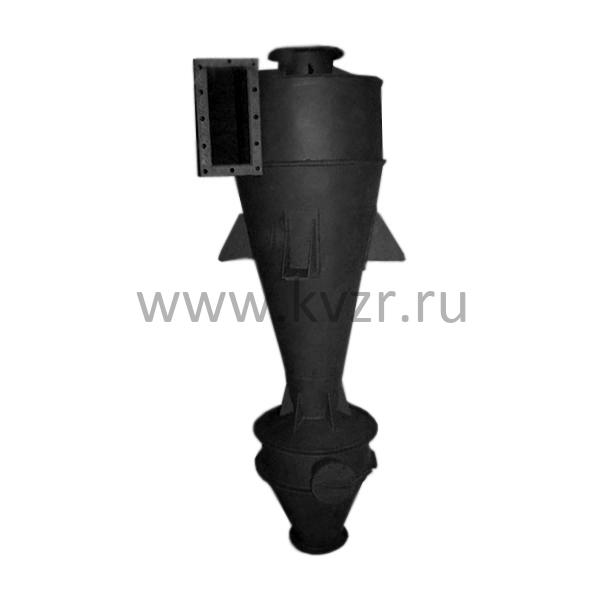

Конические циклоны СКД-ЦН-34 состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. "Правым" принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, "левым" - вращение против часовой стрелки.

Циклоны ЦН-34. Условное обозначение

Например циклон ЦН-34-600

• 34 - угол наклона входного патрубка
относительно горизонтали (град.)
• 600 - внутренний диаметр
цилиндрической части пылеуловителя.

Циклоны СК-ЦН-34. Основные параметры

Циклоны СК-ЦН-34 имеют самую высокую степень очистки, но в тоже время и наибольший коэффициент сопротивления из всех конических циклонов с улиточным завихрителем.

Допустимая запылённость газа:

• для слабослипающихся пылей - не более 1000 г/м³;
• для среднеслипающихся пылей - не более 250 г/м³ - 1000 г/м³.

Температура очищаемого газа до 250 °С

Рекомендуемая скорость очищаемого газа на входе в циклон, 10 - 17 м/сек

Максимальное давление, 1700 Па

Коэффициент гидравлического сопротивления на входе 22,6

Эффективность очистки (от пыли d=10 мкм, плотностью 2,7 г/см³) до 97 %

Рекомендуемая скорость газа 1,4-1,7 м/с.

Циклоны ЦН-34. Технические характристики

Купить циклоны ЦН-34

Для того, что бы купить циклоны ЦН-34 вы можете сделать заявку в отдел сбыта по телефону (38-52)-29-97-41 (42), либо оформить заявку он-лайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта. Транспортирование циклонов ЦН-34 может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
