Фильтрующий модуль предназначен для очистки поверхностных сточных вод от взвешенных веществ и нефтепродуктов с территории населенных пунктов, промышленных и строительных площадок, гаражных, автостоянок и других территорий, а также для монтажа на существующей ливневой канализации без ее реконструкции и производства земляных работ.
Фильтрующий модульпредставляет собой сварную сборную сетчатую конструкцию, выполненную из стали с антикоррозийным покрытием.
Фильтрующий модуль ФМС оперативно монтируется непосредственно в железобетонный дождеприемный колодец на сети (с отстойной частью глубиной не менее 0,4 м) через отверстие люка в плите перекрытия.
Внутренняя полость заполнена специально подготовленной сорбционной загрузкой из элементов фильтрующих, которые, в свою очередь, для удобства замены помещены в сетчатые полиэтиленовые рукава.
При нормальной работе очистного устройства фильтрация очищаемой жидкости происходит через боковую (вертикальную) и нижнюю (донную) поверхности модуля. Конструкция при сверхнормативном расходе ливневых стоков предусматривает возможность перелива через верхнюю часть во избежание затопления территории.ФМС обеспечивает очистку сточных вод по взвешенным веществам до 10 мг/л, нефтепродуктам до 0,3 мг/л.

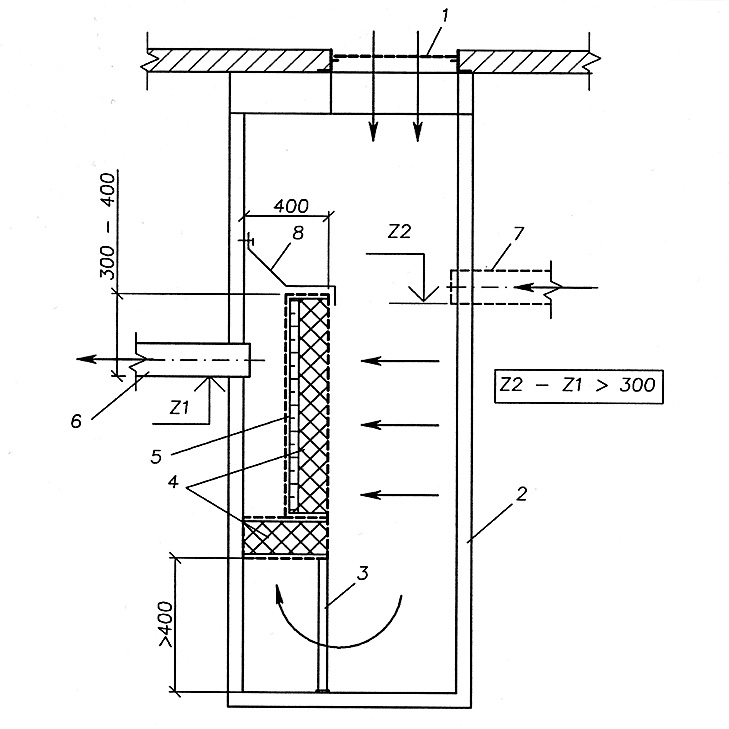

1 Люк с решёткой; 2 Колодец сборный жб; 3 Стойка опорная; 4 Элементы фильтрующего модуля с сорбционной загрузкой; 5 Подложка фильтрующая волокнисто-пористая; 6 Отводящий трубопровод; 7 Подводящий трубопровод; 8 Козырёк защитный.
| Марка изделия | Диаметр ж/б колодца, м | Площадь фильтрования, м2 | Скорость фильтрования, м/ч | Производительность м3/час | Производительность л/с |
| ФМС-1,0 | 1 | 0,9 | 5,0-7,5 | 4,5-6,8 | 1,3-1,9 |
| ФМС-1,5 | 1,5 | 1,2 | 5,0-7,5 | 6,0-9,0 | 1,7-2,5 |
| ФМС-1,5* | 1,5 | 1,6 | 5,0-7,5 | 8,0-12,0 | 2,2-3,3 |
| ФМС-2,0 | 2 | 1,7 | 5,0-7,5 | 8,5-12,8 | 2,4-3,5 |
| ФМС-2,0* | 2 | 2,4 | 5,0-7,5 | 12,0-18,0 | 3,3-5,5 |
Примечание. ФМС-1,5* и ФМС-2,0* с увеличенной площадью фильтрования изготавливаются по индивидуальному специальному заказу.
Периодичность замены фильтрующего материала (ноу-хау) в зависимости от грязевой нагрузки 3-6 месяцев. Увеличение срока работы фильтрующей загрузки (с большей сорбционной емкостью по нефтепродуктам) достигается установкой отстойной емкости перед дождеприемником.
Работа модуля не требует специальной эксплуатации, периодическая замена фильтрующего материала может производиться в процессе сервисного обслуживания. В отличие от фильтрующих патронов, ФМС монтируются в уже существующие колодцы. При этом нет необходимости разбирать дорожное покрытие. Крановое оборудование для монтажа не требуется.
Также, в отличие от фильтрующих патронов в случае засорения фильтрующих элементов или при сверхнормативном расходе воды не происходит подтопления территории. Избыток воды направляется через перелив.
Дождеприёмник с фильтрующим модулем многофункционален, неприхотлив в эксплуатации и не требует частого обслуживания. Прочная металлическая конструкция надёжна и позволяет использовать его с разными моделями ливневых канализаций, а единый корпус облегчает монтаж и сокращает время на установку и обслуживание.

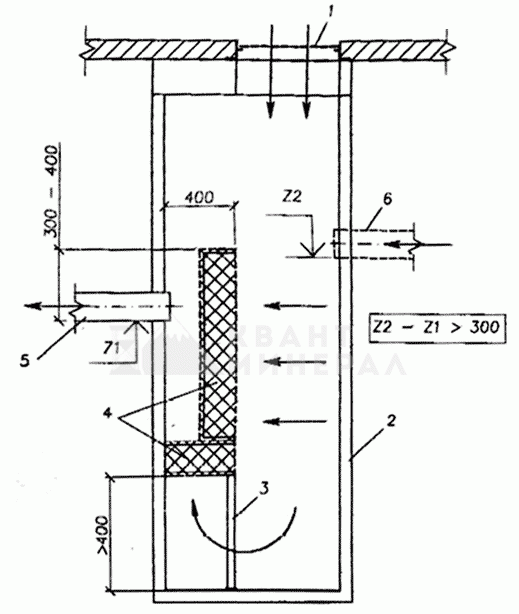

1 - Люк с решеткой; 2- Колодец сборный ж/б; 3 - Стойка опорная; 4 - Элементы фильтрующего модуля с сорбционной загрузкой; 5 - Отводящий трубопровод; 6 - Подводящий трубопровод.
