Установка приготовления растворов

Установка приготовления растворов

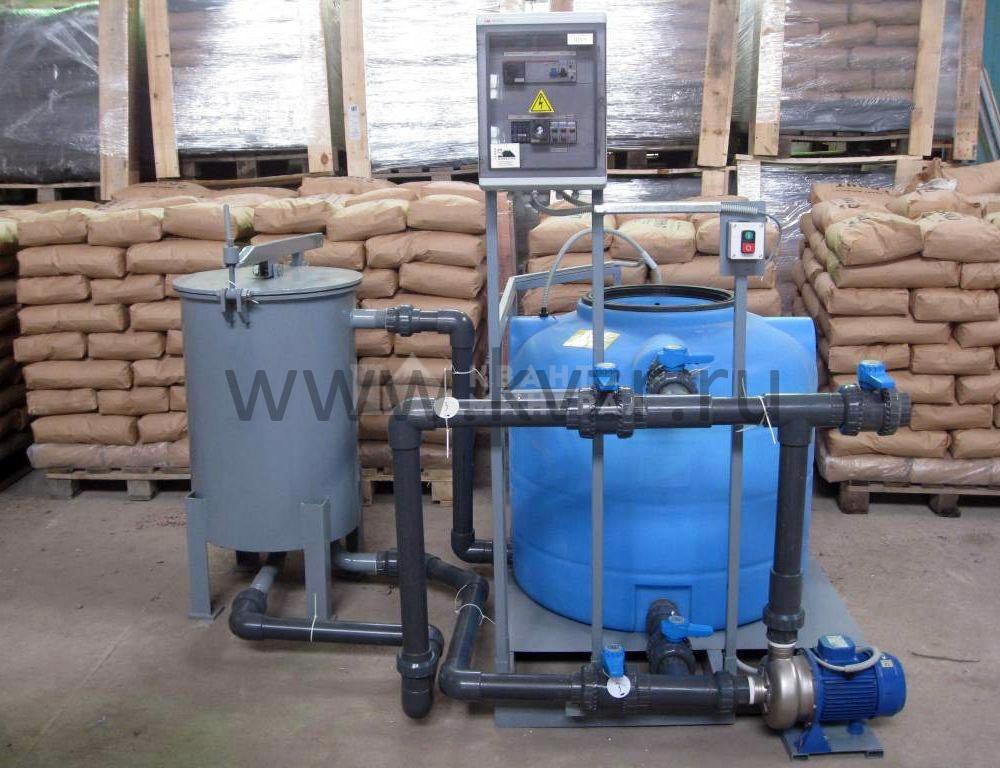

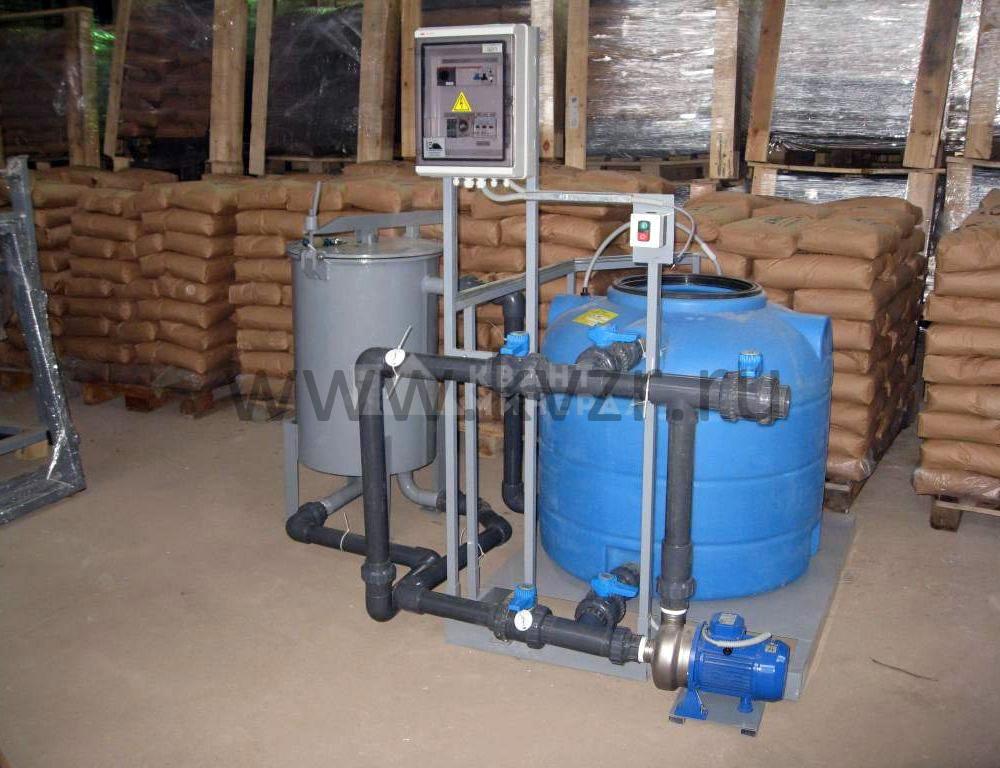

Установка приготовления растворов УПР-500 предназначена для безопасного проведения процесса растворения солей, кислот, щелочей с получением заданной концентрации.

КВАНТ МИНЕРАЛ производит следующие модификации оборудования:

• установка приготовления раствора едкого натра NaOH (каустической соды, каустика, гидроксида натрия)
• установка приготовления известкового молока Ca(OH)₂
• установка приготовления раствора кальцинированной соды Na₂CO₃
• установка приготовления хлорида железа FeCl₃
• установка приготовления сульфата железа Fe₂(SO₄)₃
• установка приготовления раствора борной кислоты H₃BO₃
• установка приготовления раствора коагулянтов
• установка приготовления солевых растворов и пр.

Безопасная процедура приготовления раствора при помощи установки УПР-500

Мешок с ингредиентом вручную или с помощью загрузочного стола загружается в растворный резервуар. Мешок снизу прокалывается стволом с острым наконечником. После этого растворный резервуар закрывают крышкой, которая плотно прижимается к фланцу поворотом винта. Последующие операции проводятся в герметично закрытом пространстве, что обеспечивает отсутствие пыления и гарантирует безопасность персонала. Накопительный резервуар наполняется необходимым количеством воды (250-500 л). Количество воды задается в зависимости от упаковки и требуемой концентрации раствора. Затем включают циркуляционный насос, подающий воду через наконечник в мешок с растворяемым веществом. Вода растворяет ингредиент и через перфорированную решетку возвращается в накопительный резервуар. Циркуляция воды продолжается до полного растворения. После окончания растворения (время задается таймером) насос выключается.

Установка приготовления раствора изготавливается из химически стойких материалов, комплектуется надежной запорной арматурой и насосом. Возможны варианты изготовления растворного бака из нержавеющей стали или стали марки Ст3. Дополнительно УПР-500 может комплектоваться загрузочным столом, расходным баком требуемого объема, насосом-дозатором для подачи раствора потребителям. Исполнение узла и комплектация подбирается в зависимости от потребностей заказчика.

Технические характеристики типовой установки приготовления растворов УПР-500:

• Производительность типовой установки в зависимости от вида растворяемого вещества и требуемой концентрации раствора составляет до 3-х мешков в час
• Количество раствора – до 500 л
• Номинальная масса растворяемого ингредиента – до 80 кг
• Размер растворного резервуара – 530 (диаметр) х 1010 (высота), объем 100 л
• Размер накопительного резервуара – 920 (диаметр) х 865 (высота), объем 500 л
• Установленная мощность (насос) – 1,5 кВт
• Масса установки с заполненными резервуарами – не более 930 кг

Вниманию проектировщиков! Технические характеристики установки могут быть изменены без предварительного уведомления.

При необходимости КВАНТ МИНЕРАЛ производит установки растаривания и приготовления растворов большей производительности (в т.ч. под мягкие контейнеры (биг бэги) массой 1000кг).

Стол загрузочный для установки приготовления растворов УПР-500

Загрузочный стол предназначен для снижения трудоемкости загрузки мешка. Процесс загрузки происходит следующим образом. Мешок доставляют к столу на транспортном устройстве, затем мешок перекладывают на стол. Нажимают и удерживают кнопку «вперед» на пульте управления. Механизм поднимает стол с мешком над растворным резервуаром. Кнопку удерживают, пока мешок не соскользнет со стола в растворный резервуар установки приготовления растворов. После опрокидывания мешка в растворный резервуар, стол перемещают обратно нажатием и удерживанием кнопки «назад».

Технические характеристики:

• Номинальная масса сыпучего реагента – до 80 кг;
• Габариты Д/Ш/В – 1575/1370/2300;
• Напряжение питания – 380 В;
• Номинальная мощность (эл. двигатель) – 0.18кВт;
• Масса стола – 110 кг.

Экономический эффект внедрения установки приготовления растворов УПР-500

Из экономических соображений руководство предприятий все чаще задумывается о производстве растворов собственными силами. В приведенной ниже таблице приведены ориентировочные данные по внедрению установки приготовления раствора едкого натра чешуированного NaOH.

• Стоимость готового 48-50 % раствора натра едкого чешуированного NaOH, руб/т. - 40 000
• Стоимость натра едкого чешуированного NaOH (в сухом виде), руб./т - 29 000
• Себестоимость натра едкого чешуированного NaOH для приготовления 1 тонны раствора 48-50%, руб. - 22 388
• Экономия издержек предприятия при внедрении УПР-500, руб./т. - 17 612

Референc-лист по УПР-500:

1. ФГУП НПО «Импульс», г. Санкт-Петербург. 2012г. Изготовлена и введена в эксплуатацию «Установка приготовления реагентов УПР-500», предназначенная для безопасного приготовления раствора известкового молока заданной концентрации из порошка извести гашеной. Производительность УПР-500 – 500 л/час по готовому продукту.
2. ЗАО «СИНЕТИК», г. Новосибирск (для объектов в г. Сочи, «Корпорация «Олимпстрой»). 2013г. Изготовлены и отгружены Заказчику 6 комплектов «Установка приготовления реагентов УПР-500» с загрузочным столом, предназначенных для безопасного приготовления растворов из сухого продукта. Производительность УПР-500 – 500 л/час по готовому продукту.
3. ООО «ГлавРесурс», г. Санкт-Петербург (для объектов в г. Сочи, «Корпорация «Олимпстрой»). 2013 г. Изготовлены и отгружены 3 комплекта «Установка приготовления реагентов УПР-500» с загрузочным столом. Производительность УПР-500 – 500 л/час по готовому продукту.
4. ОАО «Молочный комбинат Южно-Сахалинский», г. Южно-Сахалинск. 2014г. Изготовлена и отгружена «Установка приготовления реагентов УПР-500» с загрузочным столом для приготовления раствора каустической соды.
5. ЗАО «Инженерная компания АКВА», г. Новокузнецк. В 2014-2015 гг. изготовлены и отгружены две установки УПР-500 для приготовления раствора каустической соды. Одна из них введена в эксплуатацию и успешно эксплуатируется. Производительность УПР-500 – 500 л/час по готовому продукту.
6. Концерн ВКО «Алмаз – Антей», г. Киров. 2016г. Изготовлена и отгружена «Установка приготовления реагентов УПР-500» с загрузочным столом для приготовления раствора каустической соды. Производительность УПР-500 – 500 л/час по готовому продукту.
