ПП 2-6

Пароводяные теплообменники ПП 2-6

Пароводяные теплообменники ПП 2-6 применяют в системах теплоснабжения, которые работают в различных температурных режимах. Теплообменники производят нагрев сетевой воды паром для использования ее в системах отопления и горячего водоснабжения зданий различного назначения.

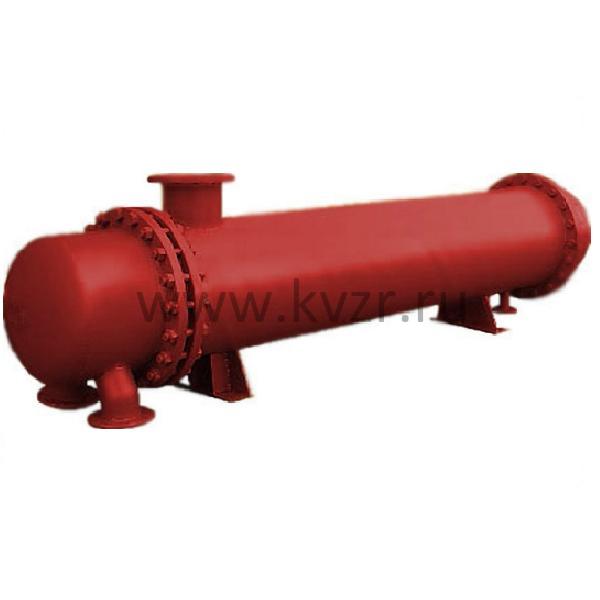

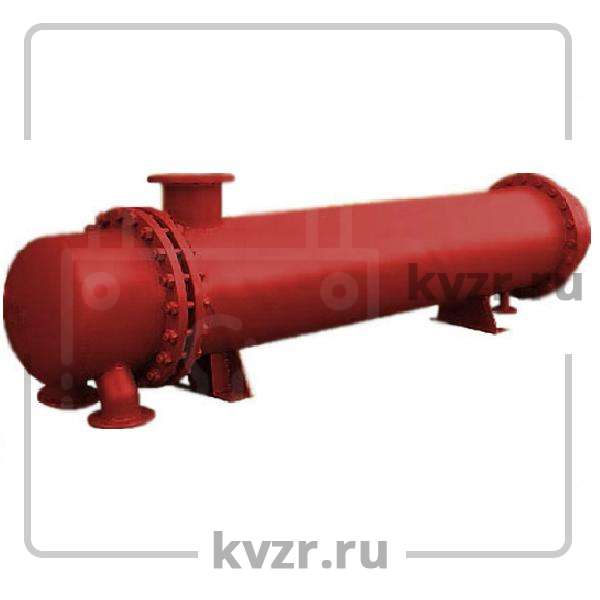

Пароводяной теплообменник ПП 2-6 представляет кожухотрубный теплообменник горизонтального типа. К основным узлам теплообменника относят: корпус, трубную систему, передние и задние водяные камеры и крышку корпуса.

Сборка узлов теплообменника происходит при помощи разъемного фланцевого соединения. В подогревателе вода движется по трубкам, а греющий пар через патрубок в верхней части корпуса поступает в межтрубное пространство, где установлены сегментные перегородки, которые направляют движение парового потока.

Конденсат греющего пара движется в нижнюю часть корпуса и отводится из подогревателя. Накапливающиеся в подогревателе неконденсирующиеся газы (воздух) отводятся через патрубок на корпусе оборудования.

Пароводяные подогреватели ПП 2-6 обеспечивают теплообмен между двумя средами: паром низкого давления (до 0,7 МПа) теплогенерирующей установки (котла) или промышленного оборудования и нагреваемой водой (системы отопления, промышленные установки). В парожидкостных теплообменниках теплоносителем является пар, который проходит в межтрубном пространстве и нагревает жидкость, бегущую по трубам. Для компенсации разности тепловых удлинений между кожухом и трубами устанавливают линзовые, сальниковые или сильфонные компенсаторы.

Подогреватели пароводяные скоростные предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения, работающих по наиболее распространенным графикам температурного регулирования 70 º - 150 ºC; 70 º - 130 ºC; 70 º - 95 ºC и 5 º - 60 ºC. Первичный теплоноситель - пар давлением 0,7 МПа (7 кгс/см²) для подогрева воды до 130 º и 150 ºС и давлением 0,2 МПа (2 кгс/см²) для подогрева воды до 95 º и 60 ºС. Давление воды не должно быть выше 1,6 МПа (16 кгс/см²). Для температурного режима 70 º - 150 ºC используются 4-х ходовые подогреватели, для остальных режимов - 2-ходовые. Во избежание вскипания воды ее давление в подогревателях должно быть не менее чем на 0,1 МПа (1 кгс/см²) выше давления пара.

Пароводяные подогреватели изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения. Общие технические условия".

Рабочие параметры сред теплообменника:

• давление воды в системе - не более 1,6 МПа (16 кгс/см²);
• температура воды на входе - не менее 70 °C;
• температура воды на выходе не менее 150/130/95 °C в зависимости от теплового режима по ГОСТ;
• давление пара - не более 0,7 МПа (при общей длине теплообменных труб 3 метра) или 0,2 МПа (при общей длине теплообменных труб 2 метра);
• температура пара - не более 250 °C.

Пароводяные подогреватели подразделяются на два типа: ПП1 днища имеют элептическую форму и ПП2 с плоским днищем.

Опросный лист на теплообменники (после заполнения отправить на электронную почту sb@kvzr.ru для обработки)

Купить ПП 2-6

Для того что бы купить ПП 2-6 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
