Паровой котел КП 500 на дровах

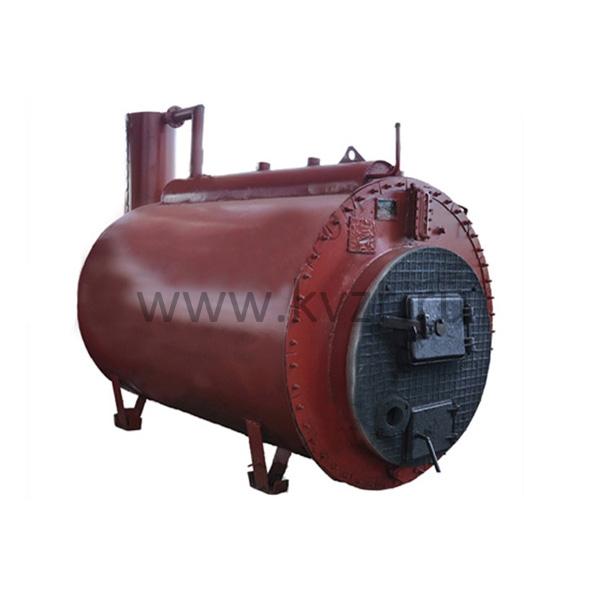

Паровой котел жаротрубный КП 500 на дровах

предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.

Паропроизводительность паровых котлов КП 500 - 500 кг/ч, мощность 0,37 МВт.

Котлы паровые КП 500 на дровах не подлежат обязательной регистрации в органах Госгортехнадзора, могут работать как в паровом так и в водогрейном режиме.

Если вам по технологии требуется пар высокого давления, Котельный завод производит твердотопливный паровой котел производительностью 500 кг/ч с давлением до 0,8 МПа и температурой до 170 °С.

Устройство паровых котлов КП 500 на дровах

Котлы паровые КП 500 представляют собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. Цилиндры изготовлены из листовой стали, диаметр внутреннего равен 1195 мм, а наружного 1640 мм. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.

К фронтовой стороне паровых котлов КП 500 крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения. Для управления и защиты парового котла и вспомогательного оборудования предусмотрены автоматизация парового котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Физический принцип действия парового котла КП основан на сжигании топлива в топке котла и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.

Принцип работы паровых котлов КП 500 на дровах

В принцип работы паровых жаротрубных котлов КП 500 на дровах положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части котла.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Комплектация паровых котлов КП 500 на дровах

В моделях котлов для сжигания дров устанавливается неподвижная колосниковая решетка.

Паровые жаротрубные котлы КП 500 на дровах комплектуются манометром, водомерной колонкой с водомерным стеклом, двумя предохранительными клапанами, паровыми и продувочными вентилями, вентилятором поддува, щитом управления и дымовой трубой. Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.

Монтаж паровых котлов КП 500 на дровах

Паровые котлы КП 500 на дровах поставляются блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котел подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно измерительные приборы. В твердотопливных паровых котлах подсоединяется вентилятор. Монтируется газоход. Подключается котельная автоматика.

Для перевода парового котла КП 500 в водогрейный режим достаточно изменить схему подключения котла.
