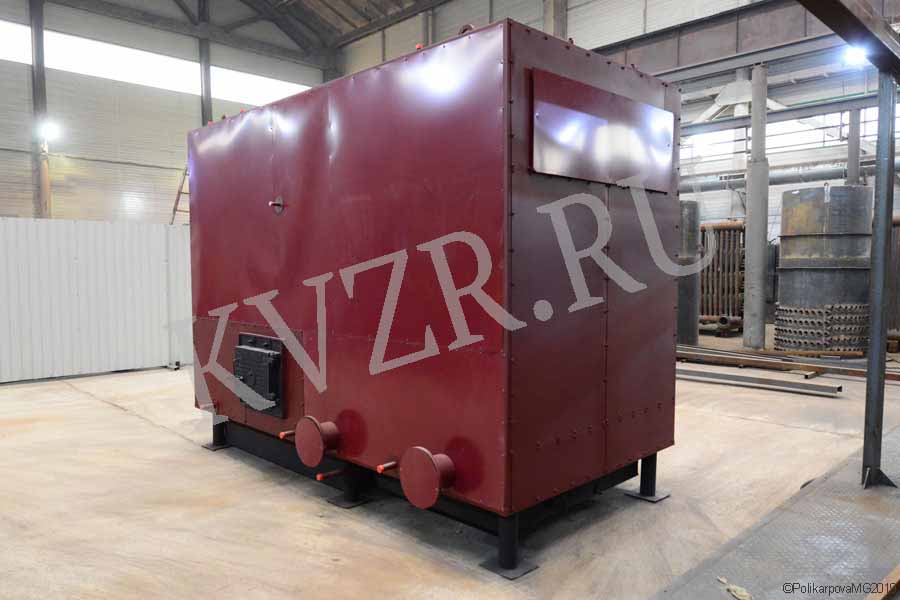

Котел 2.5 МВт

Водогрейный твердотопливный котел 2.5 МВт для отопления

это высокое КПД, оптимальная конструкция, компактные размеры, надежность, удобство в эксплуатации, низкие цены, всегда в наличии на складе.

Конструкция котла 2.5 обеспечивает:

• КПД свыше 80 %, минимальный расход топлива;
• температура воды 95 и 115 градусов С;
• давление 0.3-0.6 МПа;
• компактные габаритные размеры;
• быстрый выход на мощность - 2-4 часа;
• минимальные требования к качеству питательной воды;
• удобные люки для чистки трубной системы;
• заводская гарантия.

Водогрейный котел 2.5 МВт имеет гидравлическую схему теплоносителя исключающую перегрев трубной системы, обеспечивает эффективную теплопередачу, отсутствие накипеобразования. Газоплотная изоляция гарантирует минимальные потери тепла через наружные стенки котла и отсутствие присосов холодного воздуха в топку.

Объемная топочная камера дает возможность загрузки большого объема топлива и обеспечивает его полное выгорание топлива и минимальный механический и химический недожог. Котел промышленный 2.5 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Конструкция водогрейного котла 2.5 МВт обеспечивает минимальный расход топлива при производстве тепловой энергии, легко монтируется, удобен в эксплуатации.

Водогрейный котел 2.5 МВт. Технические характеристики

Обозначение котла в соответствии с ГОСТ 30735-2001 - Котел КВр-2.5 К, Котел КВр-2.5 КБ, Котел КВм-2.5 КБ, Котел КВм-2.5 ШП, котел КВм-2.5 ТЛПХ, Котел КВр 2.5-95, Котел КВр 2.5-115.

Устройство промышленного водогрейного котла 2.5 МВт

Водогрейный твердотопливный стальной отопительный котел мощностью 2.5 МВт предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения, для установки в блочно модульных котельных. Промышленный водогрейный котел 2.5 МВт предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь.

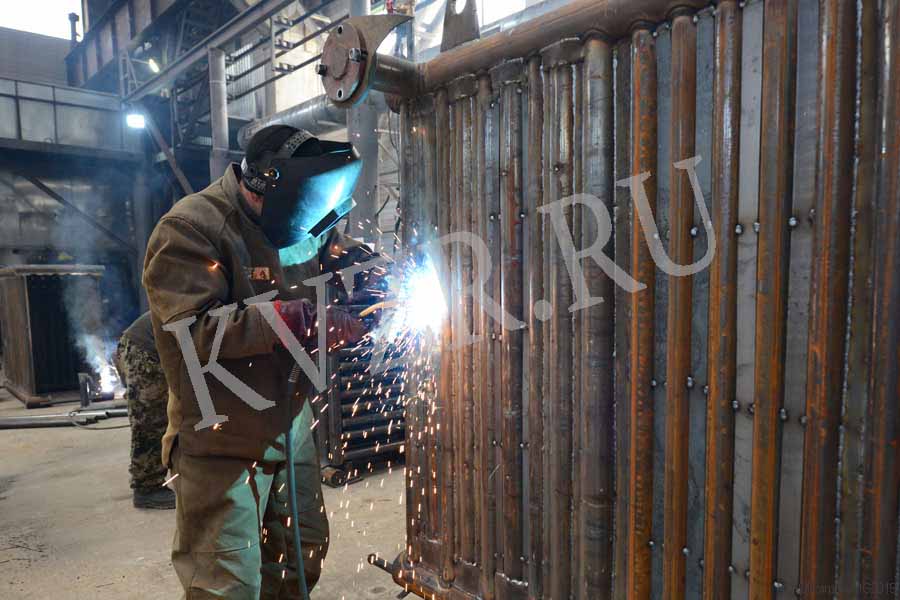

Водогрейный угольный котел 2.5 МВт конструктивно выполнен двухблочным - блок котла и топочное устройство. Трубная система теплогенератора 2.5 МВт состоит из топочной и конвективной поверхности нагрева, несущей рамы, каркаса с изоляцией и зольным коробом. Трубная часть котлов состоит из труб Ø 57x3,5 мм, сталь 10. Конвективная часть выполнена из блок пакетов расположенных в шахматном порядке для повышения теплопередачи и снижения температуры уходящих газов.

Продукты сгорания выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных полимерных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.

Угольный котел 2.5 МВт работает с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.

Топки твердотопливного водогрейного котла 2.5 МВт

Котельный завод выпускает котлоагрегаты КВ 2.5 работающие на 3 видах топочных устройств:

• полумеханическая топка с наклонными колосниками РПК;
• топка ЗП РПК с наклонными колосниками и механическим забрасывателем ЗП-400;
• топка механическая с шурующей планкой ТШПМ-2,5.

Комплект поставки водогрейного котла 2.5

Стальной водогрейный промышленный котел 2.5, топочное устройство, запорные вентили, предохранительные клапаны, термометры, манометры, трехходовые краны, вентилятор поддува, паспорт и инструкция по эксплуатации водогрейного котла и топки.

Отопительный котел 2.5 имеет два варианта поставки:

• блок котла в обшивке и изоляции;
• блок котла без обшивки и изоляции, под кирпичную обмуровку.

Вспомогательное оборудование для подключения отопительного котла мощностью 2.5 МВт

• Автоматика водогрейного котла - подбирается по техзаданию.

• Твердотопливный котел 2.5 МВт на угле работает с дымососом ДН 8 с дв. 15/1500.
• При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 2,15 или циклоны ЦН.
• Циркуляция воды через котел либо группу котлов производит циркуляционный насос, подпитка котла производится подпиточным насосом.
• Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
• Твердотопливные водогрейные котлы 2.5 с топками ТШПМ и РПК устанавливают в котельных с механическими скребковыми транспортерами ТС-2-30.
• Котлы с механическими топками работают с дробилками ВДП-15 и бункерами топлива.

Также для подключения водогрейного котла и надежной работы системы отопления вам потребуются:

• бак запаса воды;
• мембранный (расширительный) бак (по расчету);
• система вентиляция котельной;
• система учета тепла;

Дополнительное оборудование котла мощностью 2.5 МВт для котельной с теплообменниками:

• насос котлового контура (основной и резервный)
• теплообменник
• система водоподготовки.

Отопительный котел 2.5 МВт на твердом топливе, вы сможете подключить самостоятельно, руководствуясь

• типовыми схемами;
• инструкцией по эксплуатации котла;
• «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)»;
• СП 89.13330.2012 " Котельные установки. Актуализированная редакция СНиП II-35-76";
• «Правилами технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)».

Типовая схема подключения котла 2.5 МВт с ЗП-РПК

Схема подключения котла 2.5 МВт с механической топкой ТШПМ-2.5

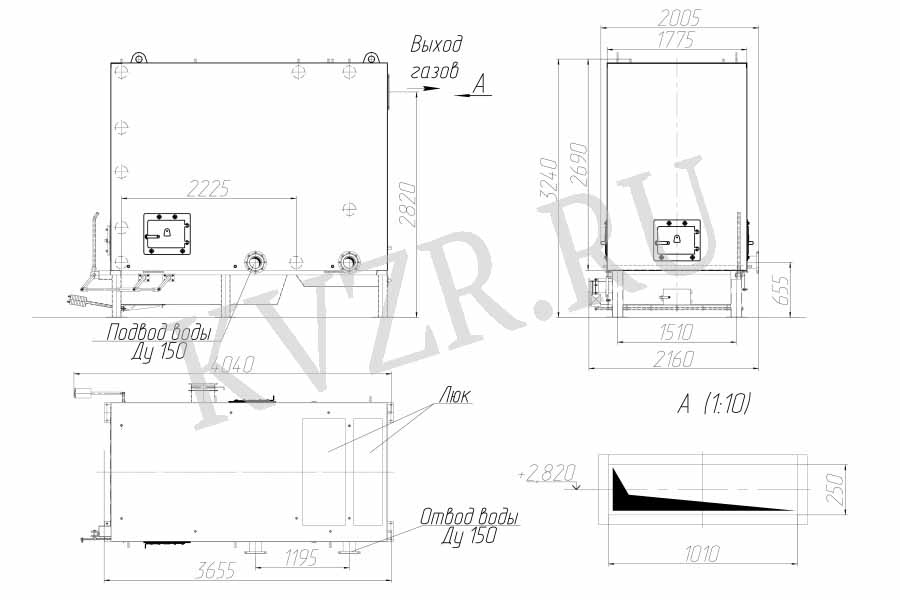

Чертеж водогрейного котла 2.5 МВт с топкой РПК

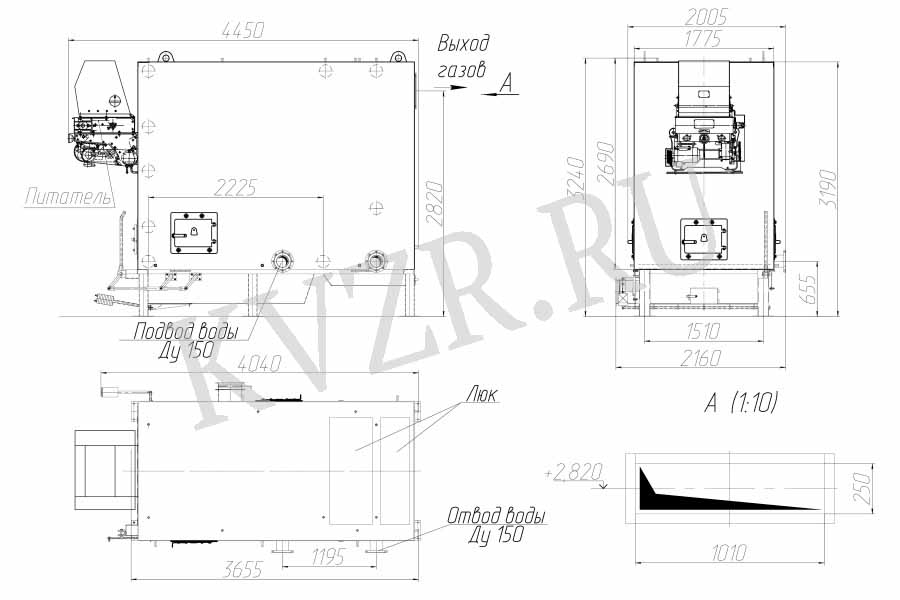

Чертеж водогрейного котла 2.5 МВт с топкой ЗП-РПК

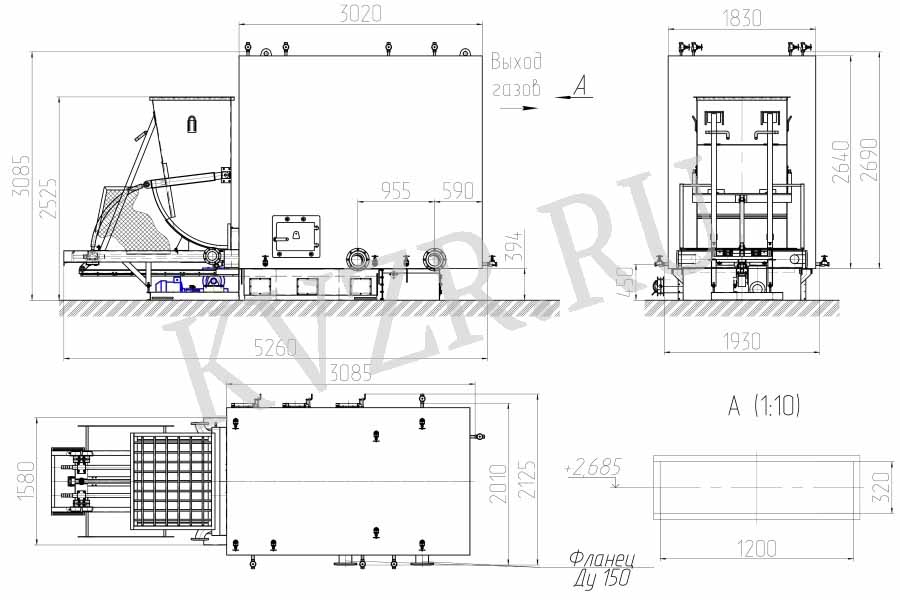

Чертеж водогрейного котла 2.5 МВт с топкой ТШПМ

Транспортирование промышленного котла 2.5 МВт

Может осуществляться автотранспортом и ж/д полувагонами. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж водогрейного котла 2.5

Котел отопительный 2.5 МВт поставляется блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел подсоединяется по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается котельная автоматика.

Купить котел 2.5 МВт

Купить котел 2.5 промышленный МВт вы можете сделав заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Стоимость котла зависит от его комплектации и типа исполнения блока. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Котлы мощностью 2.5 МВт всегда есть в наличии на складе завода изготовителя.

Производство котлов 2.5 МВт выполняется в соответствии с требованиями ГОСТ 30735/2001 и имеют сертификат соответствия ТС ТР 010/2011, ТС ТР 016/2011, ТС ТР 032/2013.

Выполняем услуги по проектированию, монтажу и пуско-наладке котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
