Котлы с ручной топкой

Промышленные котлы с ручной топкой

Ручные топки применяются в водогрейных и паровых твердотопливных котлах малой мощности. Водогрейные котлы с ручной топкой применяются в стационарных котельных с ручной топливоподачей и золошлакоудалением либо в модульных и транспортабельных котельных.

Топливо подается в котельную вручную либо с помощью средств механизации. В топку водогрейного котла топливо подается ручным способом через загрузочную дверцу и сжигается на слоевой колосниковой топке либо охлаждаемой трубной решетке типа ОУР или РВР.

Устройство котла с ручной топкой

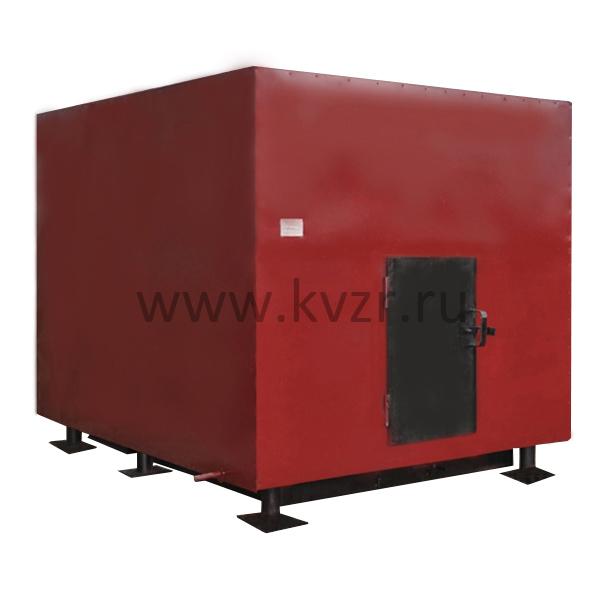

Водогрейный котел на угле с ручной топкой представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью.

Котлы имеют П-образную сомкнутую компоновку. Горячие газы получаемые в процессе сгорания топлива поступает в конвективную часть, проходят два хода и выходят через газоход в верхней части задней стенки котла. Сверху конвективной части имеется люк для очистки конвективных поверхностей нагрева от сажистых отложений.

Котлы с ручными топками выполняются моноблочными либо двухблочными в зависимости от мощности котлов. Котлы мощностью до 1,1 Гкал выполняются моноблочными, свыше 1,1 Гкал выполняются двухблочными, это связано с необходимостью соблюдения транспортабельности котла, топка и котельный блок легко стыкуются на монтаже.

Ручные колосниковые топки

Колосниковые топки собирают из чугунных колосников. Под колосники с помощью вентилятора или за счет естественной тяги подают воздух, используемый для горения топлива. Колосники имеют отверстия круглого или щелевидного сечения, расширяющиеся вниз, чтобы исключить застревание в них шлака, проваливающегося в бункер.

Свежие порции топлива забрасывают равномерным слоем на колосники через загрузочное окно, закрывающееся топочной дверцей. Прогоревшее топливо и шлак выгребается из бункера в топочный зал котельной и удаляются в отвал с помощью тележки или иного приспособления.

Ручные топки РВР

Топки типа ОУР (охлаждаемая уголковая решетка) либо РВР (радиальная воздухораспределительная решетка) выполняются из водоохдаждаемых труб. В межтрубное пространство вваривается полоса с просверленными в ней отверстиями для подачи воздуха в слой топлива. Топливо в котел с ручной топкой РВР забрасывается равномерным слоем через топочную дверку. Прогоревшее топливо и шлак выгребается с решетки РВР в топочный зал котельной и удаляется в отвал с помощью тележки или иного приспособления.

В топке РВР достигнуто максимальная эффективность сжигания низкосортного топлива. Зеркало горения имеет максимально большую и равномерно распределенную область подачи вентилятором воздуха в слой топлива. Широкое поле отверстий малого диаметра позволяет форсировать горение за счет силы струй воздуха и обеспечить полное выгорание топлива без возникновения зон с недостатком кислорода.

Оптимальный режим горения, позволяет не только более эффективно сжигать подаваемое на решетку топливо, но и устраняет зависимость эффективности сгорания топлива от его вида, и свойств по спекаемости, зольности и фракционности. Опытным путем было доказано, что одно только применение РВР позволяет снизить механический и химический недожог, и тем самым повысить КПД, связанный с активным горением и провалом на 5 %.

В случае необходимости очистки дымовых газов за котлом устанавливается золоуловитель ЗУ. Дымовые газы после золоуловителя поступают в газоходы котельной и далее в дымовую трубу.

Котлы с ручной топкой производства Котельный завод "РЭП" имеют ряд конструктивных особенностей, позволяющих получить высокие эксплуатационные преимущества. Большой объем топочной камеры и механизм подачи воздуха, позволяет достигнуть максимального снижения механического и химического недожога, всегда присутствующего при слоевом сжигании топлива, а также снизить температуру уходящих газов достаточно, чтобы топливные частицы, случайно выносимые в конвективные поверхности нагрева, перешли в твердое состояние и не налипали на конвективные поверхности нагрева. Чистые от сажистых отложений конвективные поверхности нагрева также способствуют повышению общего КПД котла и снижению температуры уходящих газов. Развитая конвективная поверхность водогрейного котла обеспечивает охлаждение температуры уходящих газов ниже 200 °С, все это в совокупности обеспечивает КПД котла с топкой РПК более 80-82 % .

Водогрейные котлы с ручной топкой - модельный ряд

Водогрейные котлы с ручной топкой производимые ООО Котельный завод "РЭП" - КВр-0,15, КВр-0,2, КВр-0,3, КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25, КВр-1,44, КВр-1,6, КВр-2,0, КВр-2,5.

Купить котел с ручной топкой

Для того что бы купить котел с ручной топкой вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
