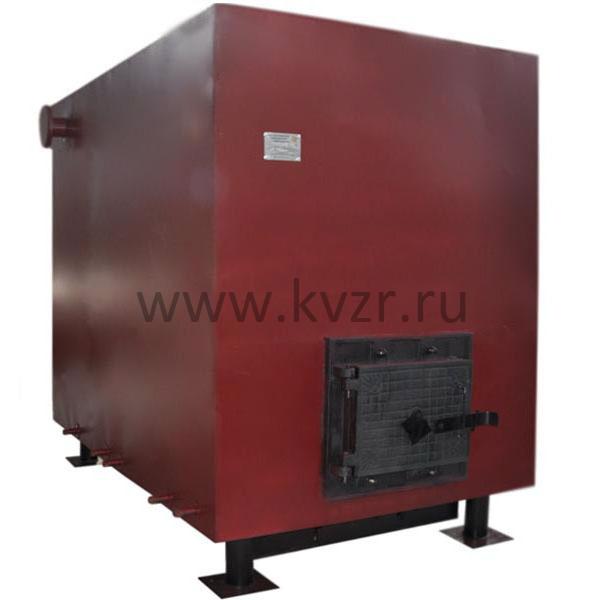

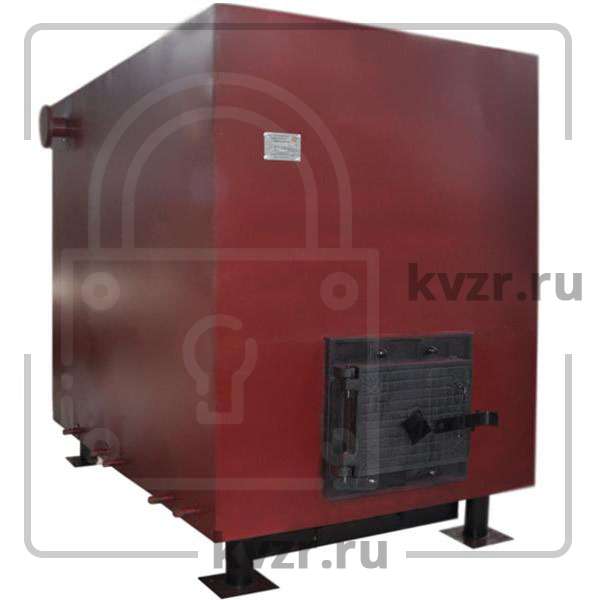

Котлы КВр

Водогрейные котлы КВр твердотопливные с ручной топкой применяются в отопительных стационарных угольных котельных с ручной топливоподачей и золошлакоудалением либо в блочно модульных и транспортабельных котельных. Водогрейные котлы КВр работают в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь, резервное дрова. Температура нагрева воды в водогрейных котлах КВр 95-115 °С.

Технические характеристики котлов КВр

Отапливаемая площадь водогрейного котла КВр и характеристики зависят от региона поставки, для южных регионов больше, для северных меньше, проверить требуемую для вас мощность вы можете по ссылке.

Водогрейный котел КВр имеет заводскую комплектацию поставки:

• блок котла, включающий в себя радиационную и конвективную поверхность нагрева, раму опорную, короб поворотный, короб топочный, устройство контроля растопки;
• ручную слоевую колосниковую топку и топочное устройство ОУР;
• ящик с ЗИП, запорной арматурой и предохранительными клапанами.

Дополнительная комплектация поставляемая по заявке:

• дымосос;
• золоуловитель;
• автоматика безопасности;
• газоходы;
• дымовая труба;
• накопительные бункеры;
• насосы.

Устройство стальных водогрейных котлов КВр

Водогрейные котлы КВр  – стальные, водотрубные, гладкотрубные, напольные котлы с ручной подачей топлива, работающие на твердом топливе (каменный, бурый угль и древесина).

Трубная система котлов состоит из радиационной и конвективной поверхностей нагрева.

Радиационная поверхность нагрева образуется двумя боковыми, потолочным, передним и задним экранами. Трубы экранов Д57 с толщиной стенки не менее 3 мм. Проем для подачи топлива выполнен на фронтовой панели.

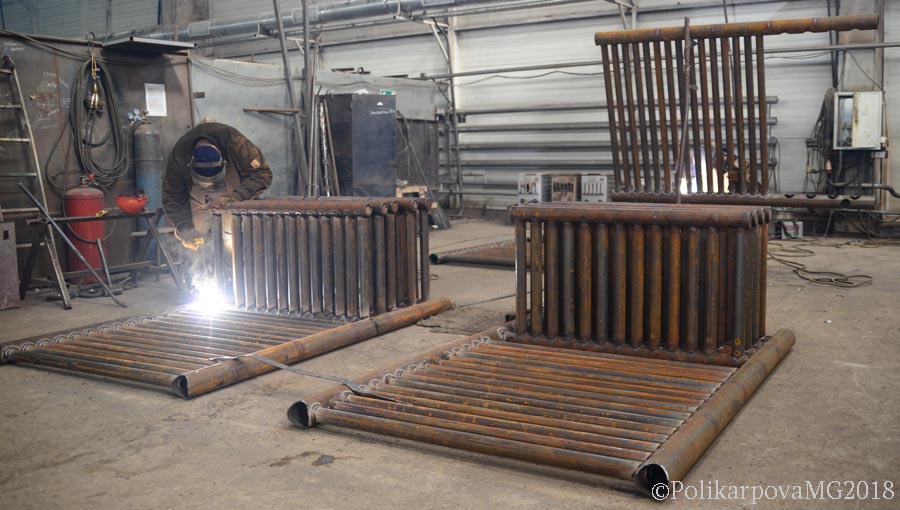

Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке сварных панелей из труб Д57 с толщиной стенки не менее 3 мм со стояками из труб Д76 с толщиной стенки не менее 3 мм.

Циркуляция воды в котле организована по многоходовой схеме.

Для обеспечения циркуляции воды согласно проектной схеме коллектора разделены перегородками.

Для выпуска воздуха при заполнении котла водой во всех верхних коллекторах установлены штуцера с вентилями Ду15.

Для продувки и дренажа котла в нижних коллекторах установлены дренажные штуцера с вентилями Ду20.

Подвод воздуха к топке осуществляется принудительно при помощи дутьевого вентилятора, регулирование расхода воздуха проводится шибером.

Под конвективной частью установлен короб поворотный.

Твердотопливные водяные котлы КВр имеют газоплотную изоляцию топочных экранов. Обмуровка выполняется съемного легкого типа, полной заводсткой готовности. На заводе для фиксирования теплоизоляции монтируется каркас и на него укладываются плиты ПТЭ, сверху крепятся стальные листы полимерной окраски.

На фронте котла выполнена топочная загрузочная дверка.

При применении котла для сжигания дров и брикетированных древесных отходов, на фронте котла для удобства обслуживания выполняется две топочные загрузочные дверки.

Существует несколько видов устройства топок котлов КВр:

• колосниковые решетки;
• радиальные воздухораспределительные решетки.

Котлы КВр с колосниковыми решетками

Колосниковые решетки собирают из чугунных колосников. Под колосники с помощью вентилятора или за счет естественной тяги подают воздух, используемый для горения топлива. Колосники имеют отверстия круглого или щелевидного сечения, расширяющиеся вниз, чтобы исключить застревание в них шлака, проваливающегося в бункер. Свежие порции топлива забрасывают равномерным слоем на колосники котла КВр через загрузочное окно, закрывающееся топочной дверцей. Прогоревшее топливо и шлак выгребается из бункера в топочный зал котельной и удаляются в отвал с помощью тележки или иного приспособления.

Котлы КВр с ОУР радиальной воздухораспределительной решеткой

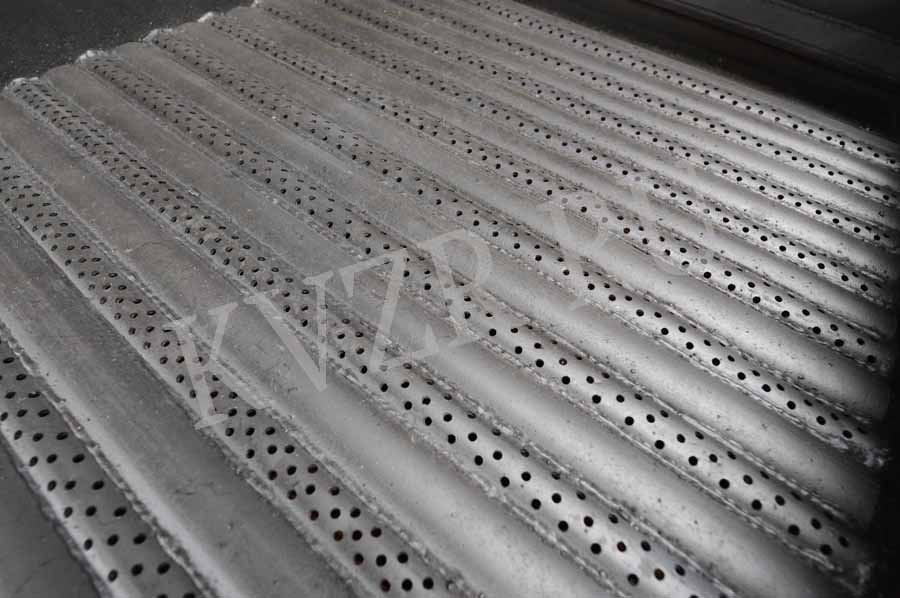

Топки типа ОУР (охлаждаемая уголковая решетка) либо РВР (радиальная воздухораспределительная решетка) выполняются из водоохдаждаемых труб. В межтрубное пространство вваривается полоса с просверленными в ней отверстиями для подачи воздуха в слой топлива. Топливо в водяной котел КВр с ручной топкой РВР забрасывается равномерным слоем через топочную дверку. Прогоревшее топливо и шлак выгребается с решетки РВР в топочный зал котельной и удаляется в отвал с помощью тележки или иного приспособления.

В топке ОУР достигнуто максимальная эффективность сжигания низкосортного топлива. Зеркало горения имеет максимально большую и равномерно распределенную область подачи вентилятором воздуха в слой топлива. Широкое поле отверстий малого диаметра позволяет форсировать горение за счет силы струй воздуха и обеспечить полное выгорание топлива без возникновения зон с недостатком кислорода.

Оптимальный режим горения, позволяет не только более эффективно сжигать подаваемое на решетку топливо, но и устраняет зависимость эффективности сгорания топлива от его вида, и свойств по спекаемости, зольности и фракционности. Опытным путем было доказано, что одно только применение радиальной воздухораспределительной решетки позволяет снизить механический и химический недожог, и тем самым повысить КПД, связанный с активным горением и провалом на 5 %.

Принцип работы водогрейных котлов КВр

Топливо подается в котельную вручную либо с помощью средств механизации.

Загрузка угля осуществляется с фронта котла через топочную дверь вручную. Распределение угля по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм (2 – 3 диаметра среднефракционного куска топлива). При работе на дровах и брикетированных древесных отходах загрузка топлива осуществляется с фронта котла через верхнюю и нижнюю топочные дверцы, вручную. Распределение топлива, при сжигании мелкофракционных древесных отходов, по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм, загрузка крупных дров и брикетированных древесных отходов по высоте допускается до нижней кромки проема верхней загрузочной дверки.

Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно с фестоном на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла.

Котлы КВр твердотопливные с ручными топками выполняются моноблочными либо двухблочными в зависимости от мощности котлов. Котлы типа КВр мощностью до 1,5 МВт выполняются моноблочными, свыше 1,5 МВт выполняются двухблочными, это связано с необходимостью соблюдения транспортабельности котла КВр, топка и котельный блок легко стыкуются на монтаже. Шлак выгребается из зольника и топки в котельный зал и вручную транспортируется в золоотвал.

Комплектация котлов КВр

Барнаульские котлы серии КВр комплектуются

• запорной арматурой,
• предохранительными клапанами,
• приборами КИП,
• вентилятором поддува.

Дымосос не входит в базовую комплектацию, но его наличие в котельной необходимо для стабильной работы котлоагрегата. В случае необходимости очистки дымовых газов за котлы КВр устанавливаются с золоуловителями ЗУ. Дымовые газы после золоуловителя поступают в газоходы котельной и далее в дымовую трубу.

Схема монтажа котла

• К1    -  водогрейный котел КВр
• К1.1 -  вентилятор дутьевой
• К6    -  золоуловитель (устанавливается при необходимости)
• К7     - дымосос
• К8     - дымовая труба

Преимущества водогрейных котлов КВр

Промышленные котлы водогрейные КВр с ручной топкой производства Котельный завод "РЭП" г Барнаул имеют технические характеристики и ряд конструктивных особенностей, позволяющих получить высокие эксплуатационные преимущества. Большой объем топочной камеры и механизм подачи воздуха, позволяет достигнуть максимального снижения механического и химического недожега, всегда присутствующего при слоевом сжигании топлива, а также снизить температуру уходящих газов достаточно, чтобы топливные частицы, случайно выносимые в конвективные поверхности нагрева, перешли в твердое состояние и не налипали на конвективные поверхности нагрева.

Чистые от сажистых отложений конвективные поверхности нагрева также способствуют повышению общего КПД котла и снижению температуры уходящих газов. Развитая конвективная поверхность водогрейного котла обеспечивает охлаждение температуры уходящих газов ниже 200 °С, все это в совокупности обеспечивает КПД котла КВр более 80-82 %.

Толстая труба в топочной и конвективной части котла, выполняемая из стальной трубы марки ст 10, и высокоскоростная схема движения потока теплоносителя, делает модели наших котлов безнакипные. Мы гарантируем срок службы котла при соблюдении правил эксплуатации 8-10 лет. Если вам нужны отзывы реальных покупателей заинтересовавших вас моделей - звоните - мы подберем для вам референс -лист по вашему запросу.

Наши водогрейные котельные установки являются аналогами для кировский котел КВр универсал РТ, но благодаря стальной конструкции имеют более дешевую цену и те же технические характеристики в работе.

Водогрейные котлы КВр - модельный ряд

Водогрейные котлы КВр с ручной топкой производства барнаульский котельный завод ООО КЗ "РЭП" -

• Котел КВр 0,15,
• Котел КВр 0,2,
• Котел КВр 0,3,
• Котел КВр 0,4,
• Котел КВр 0,5,
• Котел КВр 0,6,
• Котел КВр 0,8,
• Котел КВр 1,1,
• КотелКВр 1,25,
• Котел КВр 1,44,
• Котел КВр 1,5,

Купить котел КВр

Для того что бы купить котел КВр вы можете сделать заявку в отдел сбыта по телефону в Барнауле (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта в России или республике Казахстан.

Также предлагаем вам выполнить проект реконструкции котельной.
