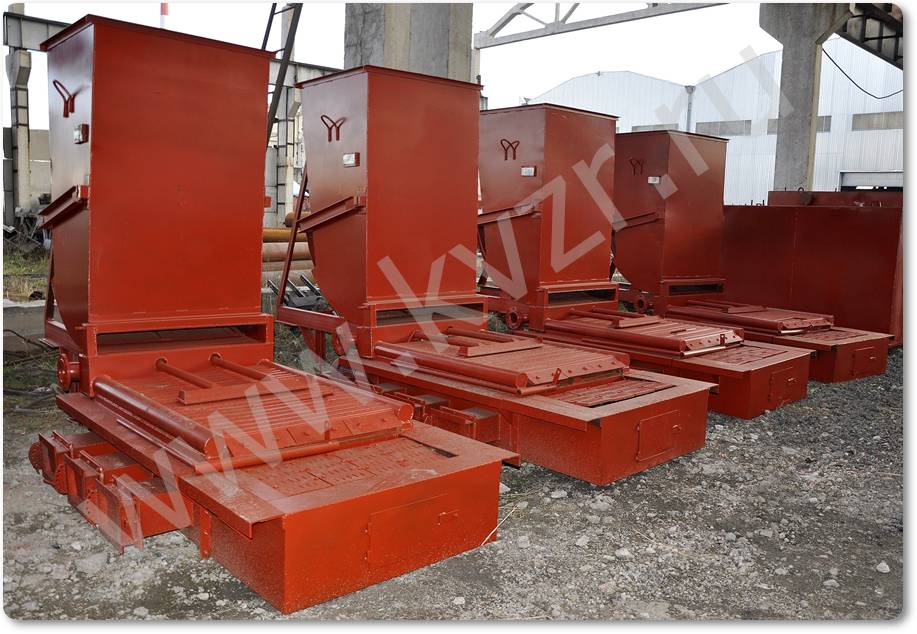

Топки ТШПм

Назначение топки ТШПМ

Топки с шурующей планкой механическая ТШПм моноблочного типа предназначена для сжигания каменных и бурых углей.

Топки ТШПм устанавливаются в стационарных и модульных котельных, оборудованных механизированной системой подачи топлива в бункер топки и системой золошлакоудаления, полностью механизируют ручной труд кочегара и обеспечивает автоматическую работу по заданному циклу в системе автоматики котла.

Топки ТШПм производства Котельный завод "РЭП" конструктивно усовершенствованы, повышена надежность узлов и безотказность в эксплуатации.

Устройство топки ТШПМ

Топки ТШПМ состоят из топливного бункера, водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, вентилятора. Топки ТШПм автоматизированы. Работа топки ТШПм осуществляется в автоматическом режиме. При работе топки ТШПм шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

Водоохлаждаемая решетка предназначена для поддержания горящего слоя топки. Основание топки состоит из щек, к которым приварены решетка, рама из швеллеров для крепления привода топки и рамы каретки, перегородки одна на ТШПм-0,8, ТШПМ-1,45, по две на ТШПм-1,5 и ТШПм-2,0 и три на ТШПм-2,5, передняя стенка и задняя стенка со смотровым люком. Через переднюю стенку и перегородки проходит короб, по которому перемещается зубчатая рейка. Перегородки делят данное основание на зоны дутья для упорядоченного подвода воздуха к горящему слою топлива. На основание устанавливаются все остальные детали топки.

Шурующая планка ТШПМ состоит из собственно планки и труб, через которые подается вода для охлаждения планки водой. Шурующая планка предназначена для продвижения топлива по решетке, шуровки горящего слоя, сброса выгоревшего шлака и подачи раскаленных кусочков топлива под свежее топливо.

Каретка состоит из швеллера с приваренными к нему опорами шурующей планки, кронштейнами для крепления штанги и тяги секторного питателя. Каретка служит для передачи усилия со штанги на шурующую планку и тягу секторного питателя бункера. Рама каретки состоит из двух направляющих швеллеров, стоек с раскосами. Рама каретки служит для установки на ней каретки, бункера и концевых выключателей.

Опора штанги ТШПМ состоит из стойки, ролика, оси. Опора штанги служит для направления движения штанги в коробе.

Бункер состоит из корпуса с качающейся перегородкой, секторного питателя с кронштейнами. Бункер служит для создания запаса топлива и подачи его на решетку при помощи секторного питателя. Секторный питатель закреплен на осях, снабженных масленками для смазки. Секторный питатель приводится в движение тягой. Для уменьшения зависания топлива в корпусе бункера служит качающаяся перегородка.

Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом. Привод состоит из электродвигателя мощностью 3 КВт, числом оборотов 1000 и редуктора типа Ч 125-63-52-У3.

Поворотные колосники ТШПМ, расположенные на валу между щеками, служат для дожигания несгоревших кусочков угля. Колосники опрокидываются, а затем возвращаются в исходное положение. На задней стенке основания имеется люк.

Топки ТШПМ устанавливаются на шесть опор и закрепляется на четыре пластины, имеют расширение в продольном и поперечном направлениях. Подвод воздуха к топке односторонний с правой или левой стороны топки. Для регулирования воздуха применены воздушные клапана, установленные на щеке со стороны подвода воздуха. На противоположной щеке предусмотрены окна для удаления провала, которые закрыты люками с откидными дверцами.

Топки ТШПМ. Технические характеристики

Принцип работы топки ТШПМ

Топки ТШПМ состоят из неподвижной водоохлаждаемой решетки, по которой перемещается слой топлива при помощи трехгранной планки, совершающей периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении, а также подъем его и переваливание через планку. Когда планка движется назад, то топливо смещается только на 15-25 % от величины сдвига в прямом направлении (в зависимости от расстояния до угольного ящика).

Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки. При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины. В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой.

Диапазон регулирования мощности топок ТШПм обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива. При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Водогрейные котлы устанавливаемые с топками ТШПМ

Котельный завод "РЭП" производит водогрейные котлы мощностью от 0,7 до 3,0 МВт, устанавливаемые на топки ТШПМ.

Модели водогрейных котлов работающие с топками ТШПМ КВм-0,6 ШП, КВм-0,8 ШП, КВм-1,1 ШП, КВм-1,25 ШП, КВм-1,4 ШП, КВм-1,6 ШП, КВм-2,5 ШП, КВм-3,0 ШП.

Комплект поставки топки ТШПм

Блок топочный ТШПМ в сборе с рамой опорной, каретка, привод топки, планка шурующая, каретка, угольный бункер, запорная арматура, щит автоматики, вентилятор ВЦ 14-46.

Котельный завод "РЭП" изготавливает запасные части топок ТШПМ.
