ПТЛ-600

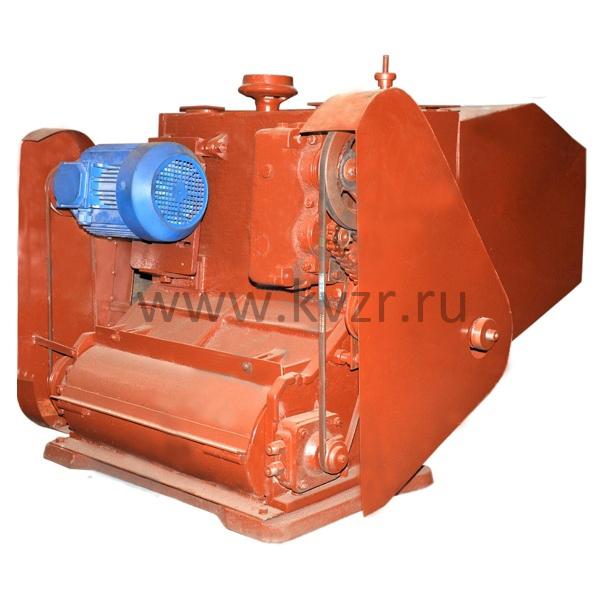

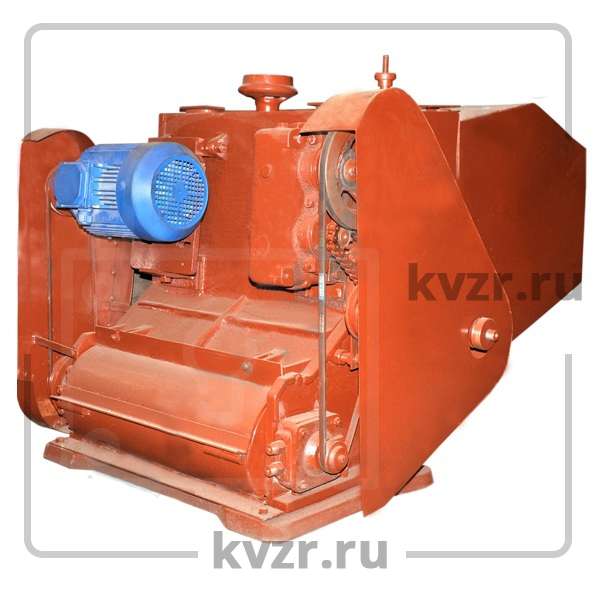

Забрасыватель топлива ПТЛ-600

Забрасыватель предназначен для регулировки количества и равномерной подачи угля в механических и полумеханических топках типа ТЛЗМ, ТЧЗМ, ЗП-РПК, ПТЛ-РПК.

Пневмомеханический забрасыватель ПТЛ-600 состоит из пластинчатого питателя, забрасывающего механизма ротационного типа и каскадно-лоткового угольного ящика. Ротор забрасывателя вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения: 470, 600 и 910 об/мин. От вала ротора через двухступенчатый редуктор и храповый механизм приводится в движение пластинчатый питатель. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Имеется вал группового управления забрасывателя, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения.

Под лотком забрасывателя устанавливаются фурменные колосники системы пневмозаброса. Воздух к фурмам подводится от главного воздушного короба по чугунным стоякам, установленным в обмуровке фронтовой стены топочной камеры.

Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

Запасные части забрасывателей топлива ПТЛ-600.

Наименование запасных частей забрасывателей ПТЛ-600	Масса 1 штуки, кг	Чертеж (схема)
Забрасыватель ЗП-400 М2 Т67.00.000М2-01СБ	480
Забрасыватель ЗП-600 М2 Т67.00.000М2СБ	555
Ящик угольный Т67.06.000М2СБ	77
Ящик угольный Т67.06.000М2-01СБ	63
Вариатор импульсный Т67.33.000 СБ	36
Ступица Т67.18.102	1,5
Опора Т67.18.105	0,05
Пружина Т67.18.104	0,003
Привод эксцентриковый Т67.18.200СБ	3,5
Муфта обгонная Т67.33.100А СБ	8,3
Рама Т67.00.005М2	35
Рама Т67.00.005М2-01	29,5
Щека левая Т67.00.022М2	16,5
Щека правая Т67.00.084М2	17
Стенка левая Т67.00.095М2	39
Стенка правая Т67.00.083М2	41
Плита регулирующая Т67.24.001М2	13,5
Плита регулирующая Т67.24.001М2-01	9,8
Плита Т67.00.081М2	8,1
Плита Т67.00.081М2-01	5,8
Панель(левая) Т67.00.002М2	2,6
Панель (правая) Т67.00.002М2-01	2,6
Лоток верхний Т67.00.001М2	9
Лоток верхний Т67.00.001М2-01	7,2
Лоток нижний Т67.37.010М2 СБ	11,2
Лоток нижний Т67.37.010М2-01 СБ	8,9
Лоток средний Т67.37.020М2 СБ	6
Лоток средний Т67.37.020М2-01 СБ	4
Ротор Т67.19.000М2 СБ	47,0
Ротор Т67.19.000М2-01 СБ	41,5
Корпус подшипника Т67.19.013М2	4,7
Барабан ротора Т67.19.010М2 СБ	13,2
Барабан ротора Т67.19.010М2-01 СБ	10,8
Лопатка Т67.01.001М2	6,5
Лопатка Т67.01.001М2-01	3,5
Лопатка Т67.01.001М2-02	6,5
Лопатка Т67.01.001М2-03	3,5
Шкив (ротора) Т67.01.009	4,5
Шкив (ротора) Т67.01.005	0,6
Шкив (эл.двиг.) Т67.00.02А	3,5
Шкив (вариатора) Т67.00.086	3,5
Цепь пластинчатая Т67.35.000М2 СБ	44
Цепь пластинчатая Т67.35.000М2-01 СБ	33
Пластина Т67.35.007М2	1,9
Пластина Т67.35.007М2-01	1,3
Вал ведущий Т67.00.085М2	8,8
Вал ведущий Т67.00.085М2-01	8,8
Подшипник (ведущего вала) Т67.00.017М2	0,45
Подшипник (ведущего вала) Т67.00.017М2-01	0,45
Звездочка Т67.00.066М2	1,6
Звездочка Т67.00.087	2,8
Звездочка (вариатора) Т67.00.104	0,33
Фурма Т220.12.001	23,5
Фурма Т169.09.001	17
Крышка (корпуса подшипника ротора) Т67.19.008	0,4

Купить забрасыватель ПТЛ-600

Для того что бы купить забрасыватель ПТЛ-600 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
