Забрасыватель предназначен для регулировки количества и равномерной подачи угля в механических и полумеханических топках типа ТЛЗМ, ТЧЗМ, ЗП-РПК, ПТЛ-РПК.
Пневмомеханический забрасыватель ПТЛ-400, ПТЛ-600 (ЗП-400, ЗП-600) состоит из пластинчатого питателя, забрасывающего механизма ротационного типа и каскадно-лоткового угольного ящика. Ротор забрасывателя вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения: 470, 600 и 910 об/мин.
От вала ротора через двухступенчатый редуктор и храповый механизм приводится в движение пластинчатый питатель. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Имеется вал группового управления забрасывателя, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения.
Под лотком забрасывателя устанавливаются фурменные колосники системы пневмозаброса. Воздух к фурмам подводится от главного воздушного короба по чугунным стоякам, установленным в обмуровке фронтовой стены топочной камеры.
Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.
| Наименование параметра | ЗП-400 (ПТЛ-400) | ЗП-600 (ПТЛ-600) |
| Рабочая ширина ротора, мм | 400 | 600 |
| Производительностью по углю, кг/ч | 3200 | 5200 |
| Размеры кусков угля, мм, не более | 40 | |
| Содержание мелочи (0-6 мм) в %, не более | 60 | |
| Частота вращения ротора, об/мин | 470, 660, 910 | |
| Регулировка скорости движения питателя | Бесступенчатое, вариатором | |
| Электродвигатель | 1,1/1000 | 1,1/1000 |
| длина | 725 | 725 |
| ширина | 810 | 1010 |
| высота | 1435 | 1435 |
| Масса,кг (не более) | 430 | |
|
Наименование запасных частей забрасывателей |
Масса 1 штуки, кг | Схема |
|

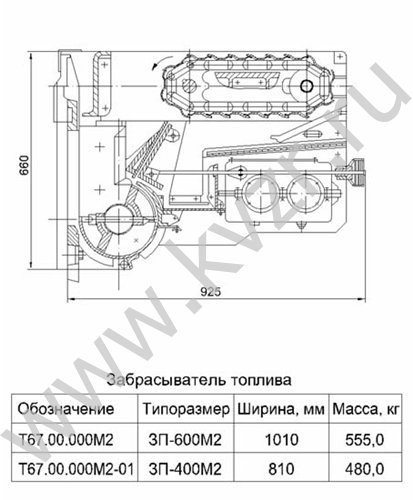

Забрасыватель ЗП-400 М2 Т67.00.000М2-01СБ |
480 |  |
| Забрасыватель ЗП-600 М2 Т67.00.000М2СБ | 555 | |

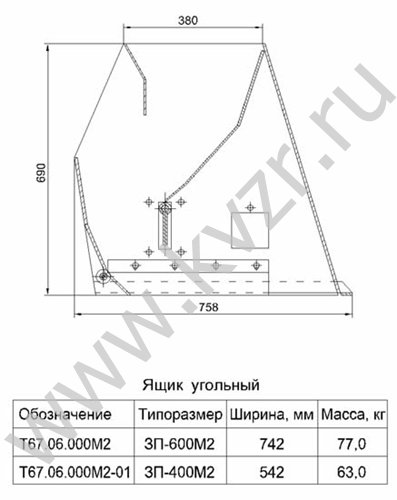

| Ящик угольный Т67.06.000М2СБ | 77 |  |
| Ящик угольный Т67.06.000М2-01СБ | 63 | |

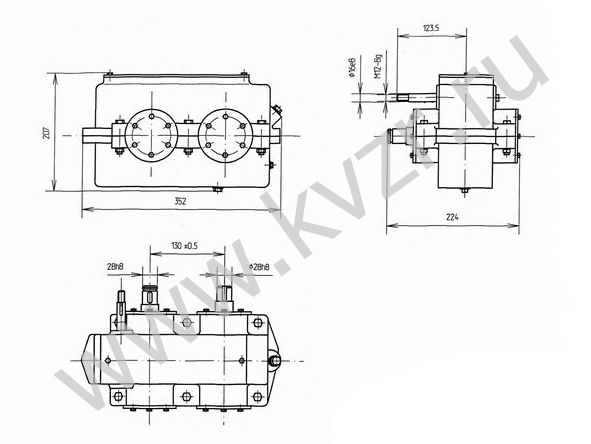

| Вариатор импульсный Т67.33.000 СБ | 36 |  |

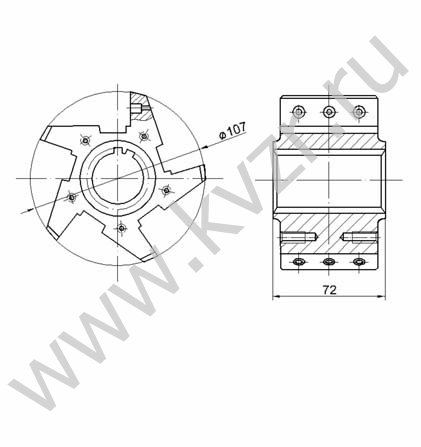

| Ступица Т67.18.102 | 1,5 |  |

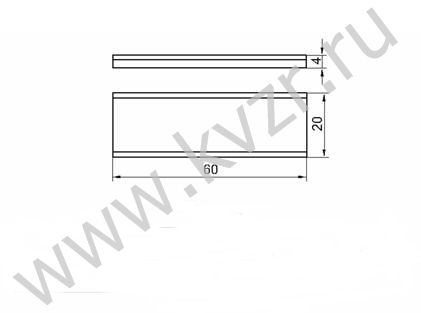

| Опора Т67.18.105 | 0,05 |  |

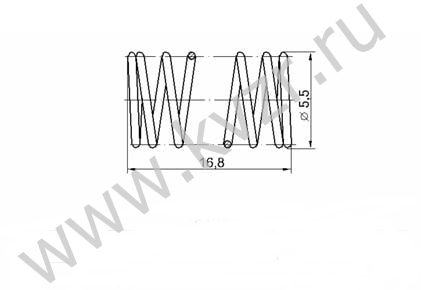

| Пружина Т67.18.104 | 0,003 |  |

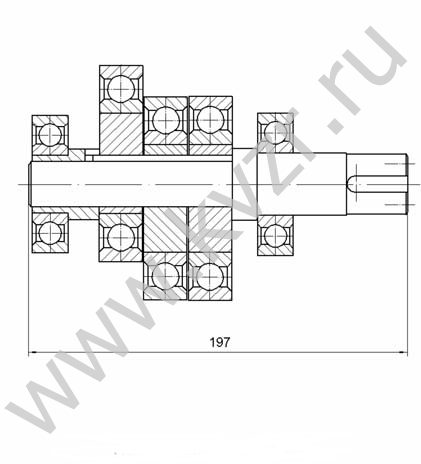

| Привод эксцентриковый Т67.18.200СБ | 3,5 |  |

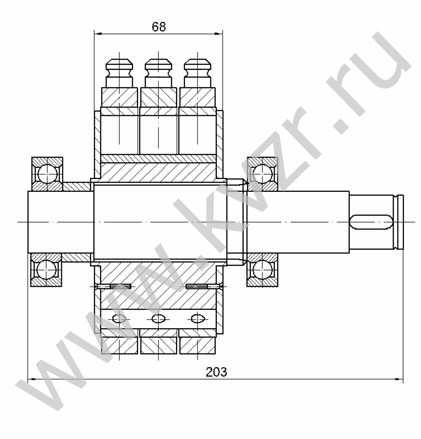

| Муфта обгонная Т67.33.100А СБ | 8,3 |  |

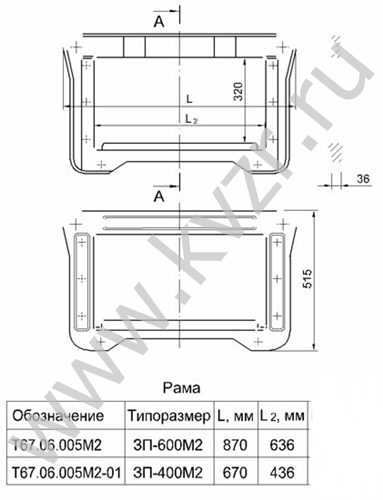

| Рама Т67.00.005М2 | 35 |  |
| Рама Т67.00.005М2-01 | 29,5 | |

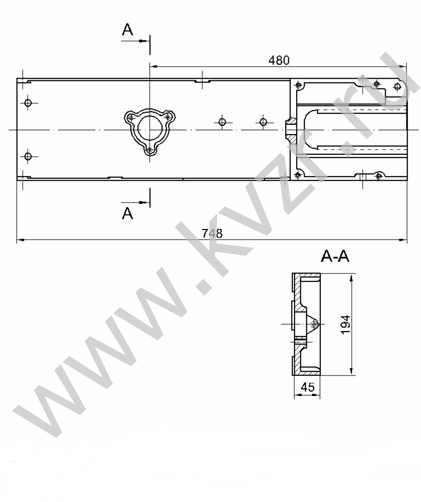

| Щека левая Т67.00.022М2 | 16,5 |  |

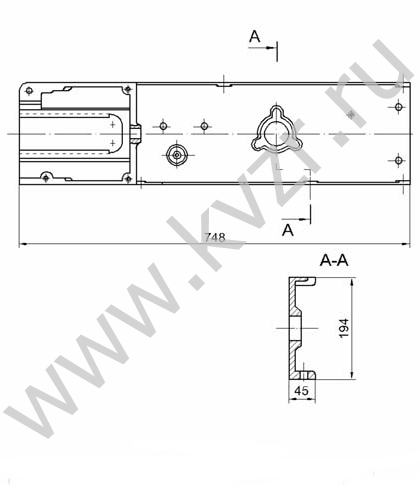

| Щека правая Т67.00.084М2 | 17 |  |

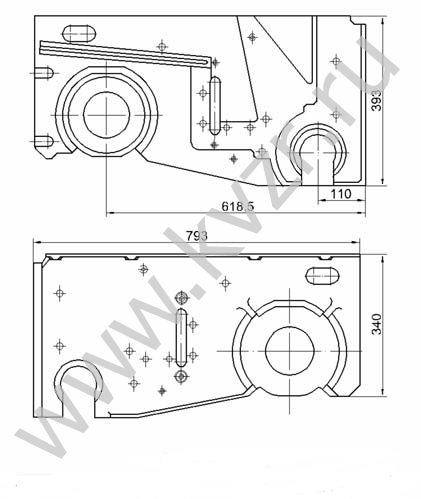

| Стенка левая Т67.00.095М2 | 39 |  |

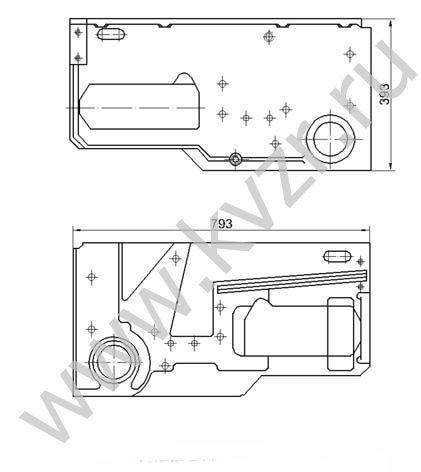

| Стенка правая Т67.00.083М2 | 41 |  |

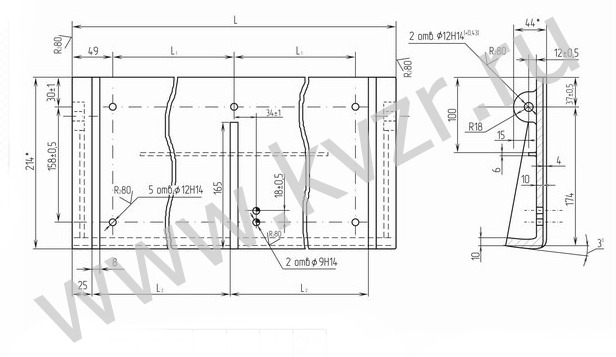

| Плита регулирующая Т67.24.001М2 | 13,5 |  |

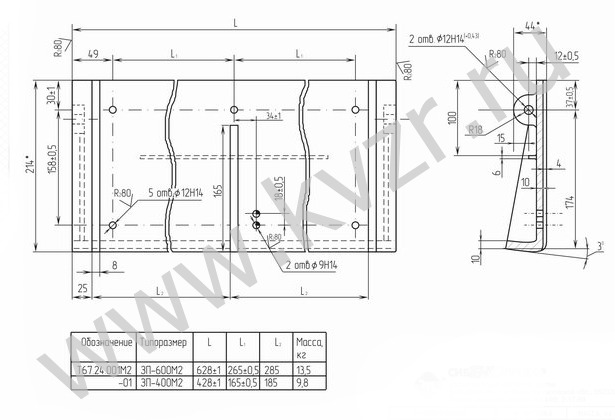

| Плита регулирующая Т67.24.001М2-01 | 9,8 |  |

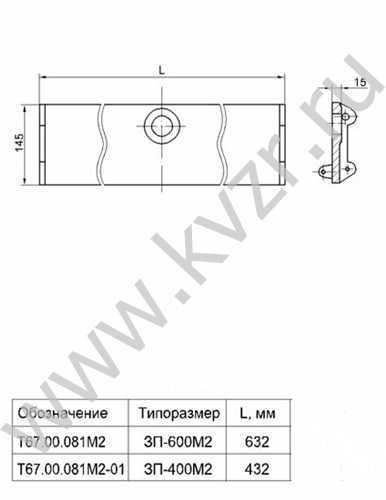

| Плита Т67.00.081М2 | 8,1 |  |
| Плита Т67.00.081М2-01 | 5,8 | |

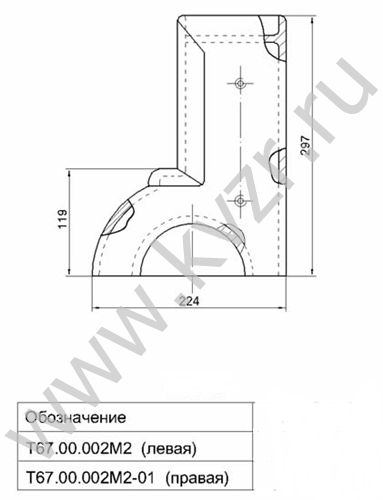

| Панель(левая) Т67.00.002М2 | 2,6 |  |
| Панель (правая) Т67.00.002М2-01 | 2,6 | |

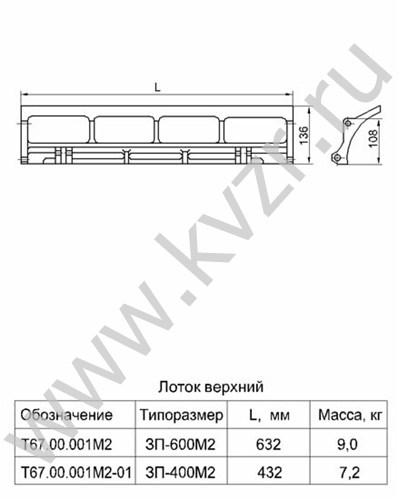

| Лоток верхний Т67.00.001М2 | 9 |  |
| Лоток верхний Т67.00.001М2-01 | 7,2 | |

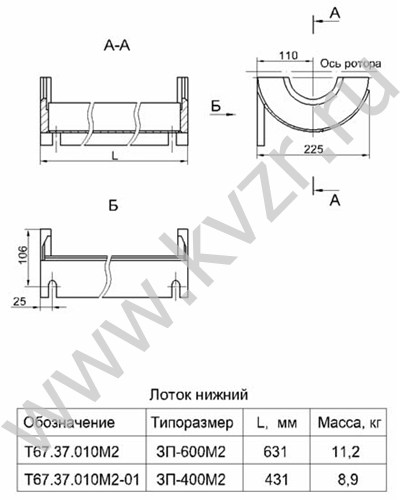

| Лоток нижний Т67.37.010М2 СБ | 11,2 |  |
| Лоток нижний Т67.37.010М2-01 СБ | 8,9 | |

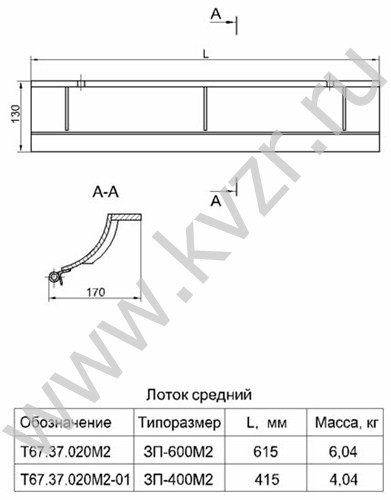

| Лоток средний Т67.37.020М2 СБ | 6 |  |
| Лоток средний Т67.37.020М2-01 СБ | 4 | |

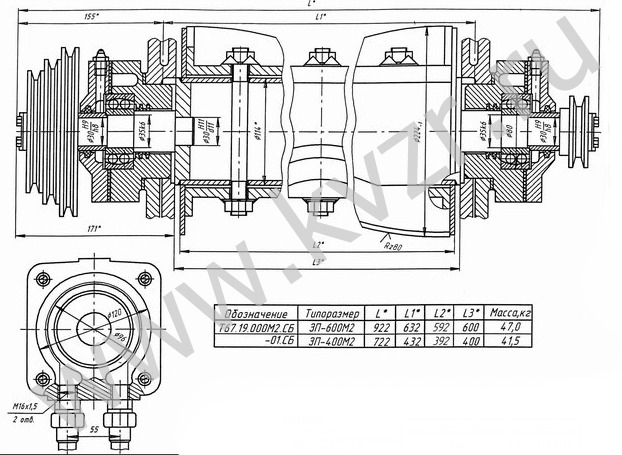

| Ротор Т67.19.000М2 СБ | 47,0 |  |
| Ротор Т67.19.000М2-01 СБ | 41,5 |  |

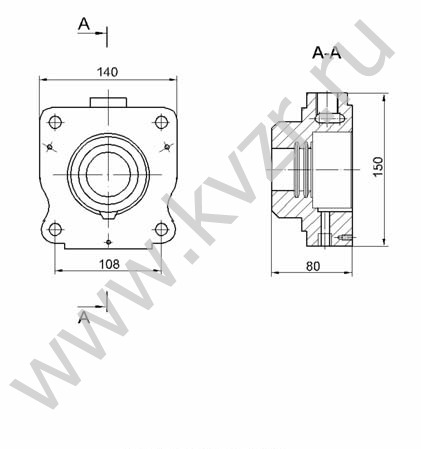

| Корпус подшипника Т67.19.013М2 | 4,7 |  |

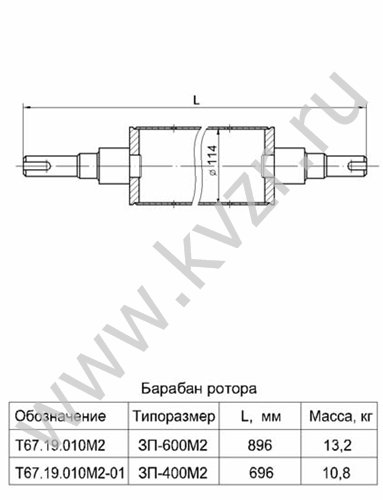

| Барабан ротора Т67.19.010М2 СБ | 13,2 |  |
| Барабан ротора Т67.19.010М2-01 СБ | 10,8 | |

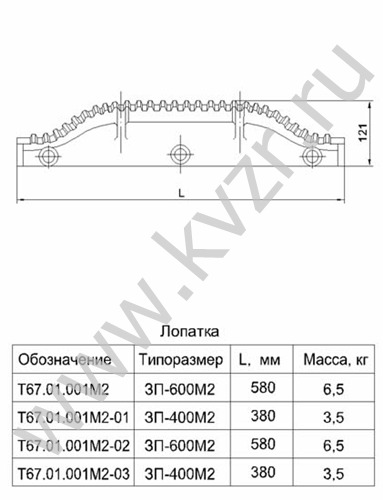

| Лопатка Т67.01.001М2 | 6,5 |  |
| Лопатка Т67.01.001М2-01 | 3,5 | |
| Лопатка Т67.01.001М2-02 | 6,5 | |
| Лопатка Т67.01.001М2-03 | 3,5 | |

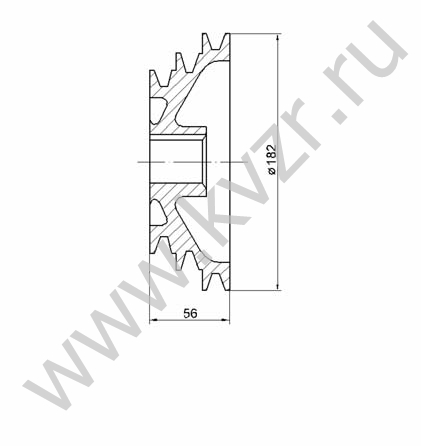

| Шкив (ротора) Т67.01.009 | 4,5 |  |

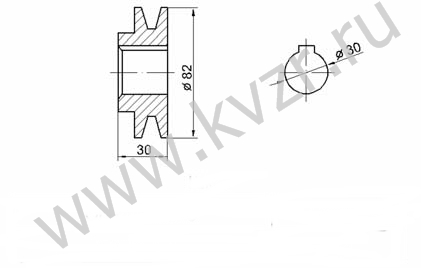

| Шкив (ротора) Т67.01.005 | 0,6 |  |

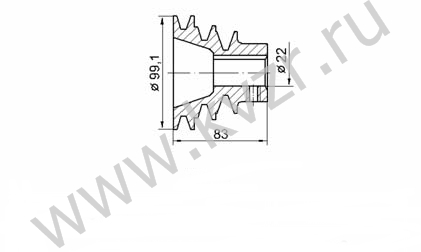

| Шкив (эл.двиг.) Т67.00.02А | 3,5 |  |

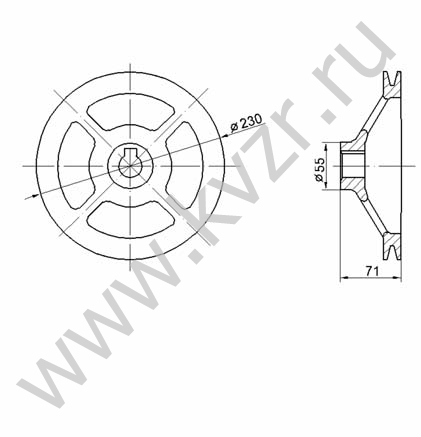

| Шкив (вариатора) Т67.00.086 | 3,5 |  |

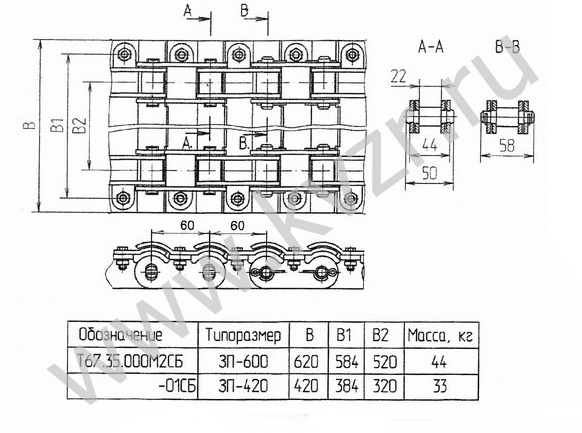

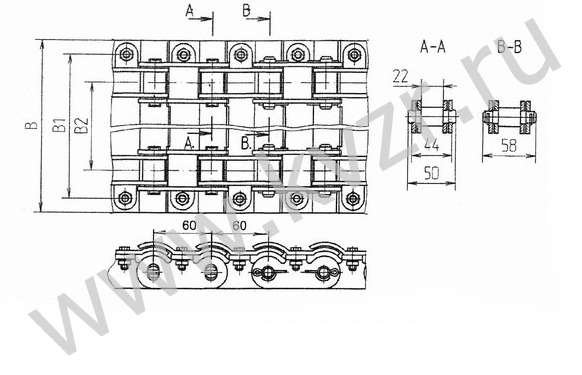

| Цепь пластинчатая Т67.35.000М2 СБ | 44 |  |
| Цепь пластинчатая Т67.35.000М2-01 СБ | 33 |  |

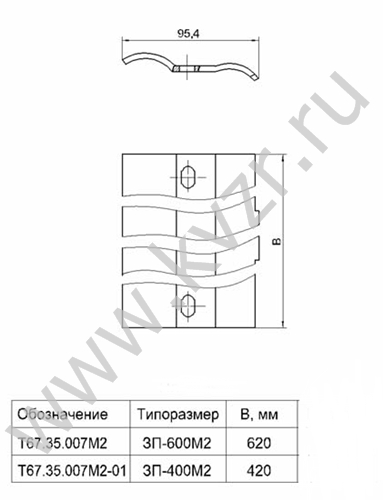

| Пластина Т67.35.007М2 | 1,9 |  |
| Пластина Т67.35.007М2-01 | 1,3 | |

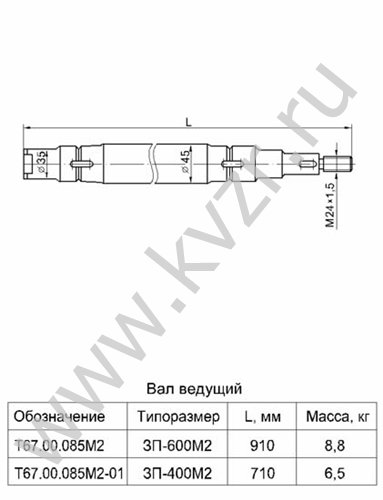

| Вал ведущий Т67.00.085М2 | 8,8 |  |
| Вал ведущий Т67.00.085М2-01 | 8,8 | |

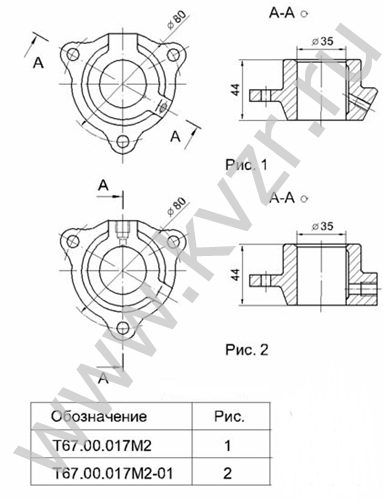

| Подшипник (ведущего вала) Т67.00.017М2 | 0,45 |  |
| Подшипник (ведущего вала) Т67.00.017М2-01 | 0,45 | |

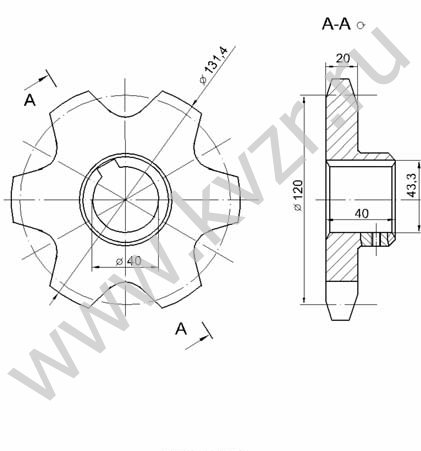

| Звездочка Т67.00.066М2 | 1,6 |  |

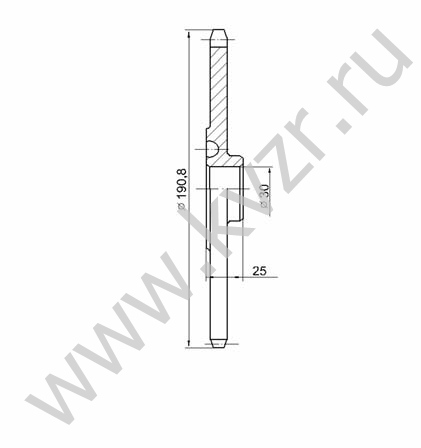

| Звездочка Т67.00.087 | 2,8 |  |

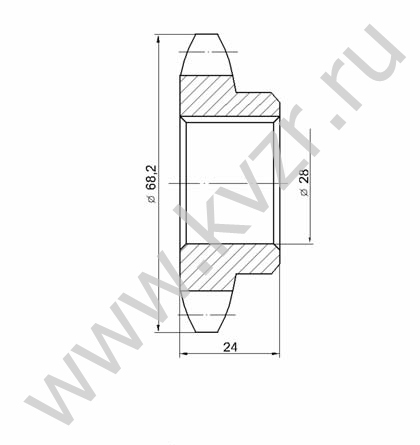

| Звездочка (вариатора) Т67.00.104 | 0,33 |  |

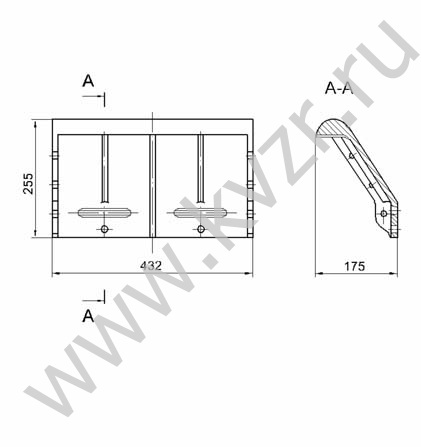

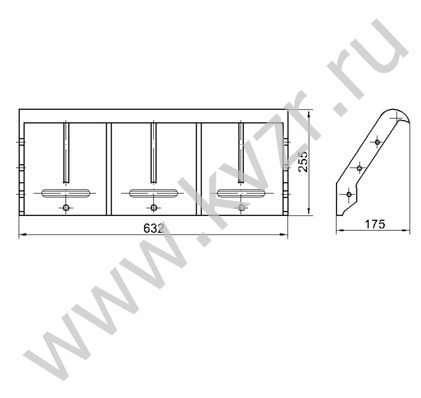

| Фурма Т220.12.001 | 23,5 |  |
| Фурма Т169.09.001 | 17 |  |

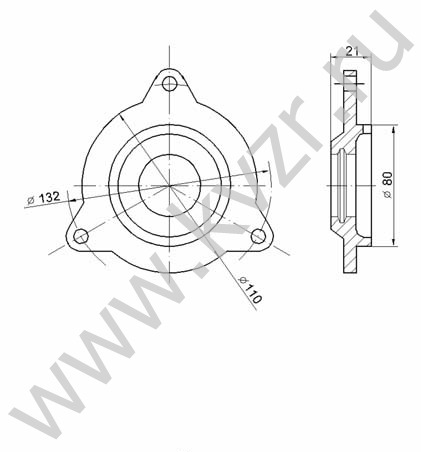

| Крышка (корпуса подшипника ротора) Т67.19.008 | 0,4 |  |
