Циклоны БЦ 2

Применение батарейных циклонов БЦ 2

Батарейные циклоны типа БЦ применяются в основном для котельных средней и малой производительности. БЦ-2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. Их устанавливают в газовом тракте после котла перед дымососом. В большинстве случаев циклоны БЦ 2, устанавливаются в котельных с котлами типа КЕ, ДКВР, а также КВ-ТС.

Устройство батарейных циклонов БЦ 2

Батарейные циклоны БЦ 2 представляет собой пылеулавливающий аппарат, составленный из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

Корпус циклонов БЦ 2, как правило, выполняется секционированным для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках путем отключения соответствующих секций.

Кроме того, секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов (неодинаковостью из изготовления и неравномерным распределением газа по отдельным элементам), неодинаковой «пылевой нагрузкой» на элементы. Конфигурация камер подвода заполненного и отвода очищенного газа чаще всего бывает клиновидная.

Батарейные циклоны БЦ 2 состоят из

• выхлопных труб с закручивающими лопатками
• набора циклонных элементов, опоры и решётки
• кожуха и верхней панели с теплоизоляцией
• присоединительного патрубка
• бункера.

Циклоны БЦ 2 имеют в своём составе две параллельно работающие секции. При небольших нагрузках с помощью шибера отключают одну из секций. На верхней панели находится предохранительный клапан.

Применение в конструкции циклонов данного типа чугунных элементов в качестве корпуса завихрителя, позволяет минимизировать абразивный износ стенок закрученным газовым потоком и , соответственно, значительно увеличить срок службы.

Принцип работы батарейного циклона БЦ 2

Число циклонных элементов в батарейном циклоне для данного котельного агрегата определяется входной скоростью, которую рекомендуется принимать в пределах 20 - 25 м/с. Аэродинамическое сопротивление батарейных циклонов высокое – 80 - 90 кгс/м2.

Запыленный газ попадает в секции циклона БЦ 2 общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола оседает вниз, откуда ее регулярно удаляют.

Чтобы батарейный циклон БЦ 2 нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.

Комплект поставки циклона БЦ 2

• блок циклонный в сборе;
• бункер;
• паспорт и инструкция по монтажу и эксплуатации батарейного циклона.

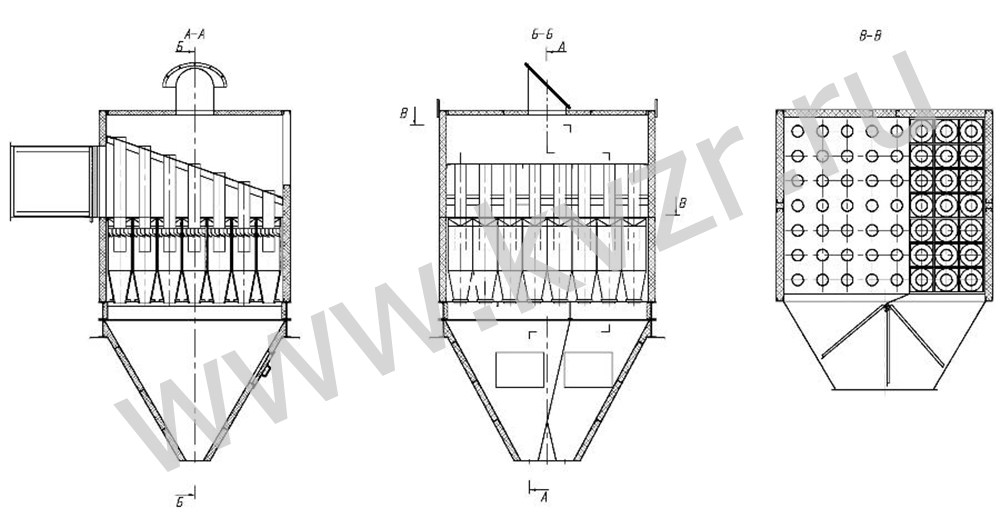

Циклоны БЦ 2. Схема

Циклоны БЦ 2. Технические характеристики

Купить батарейные циклоны БЦ 2

Для того, что бы купить батарейные циклоны БЦ 2 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ он-лайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
