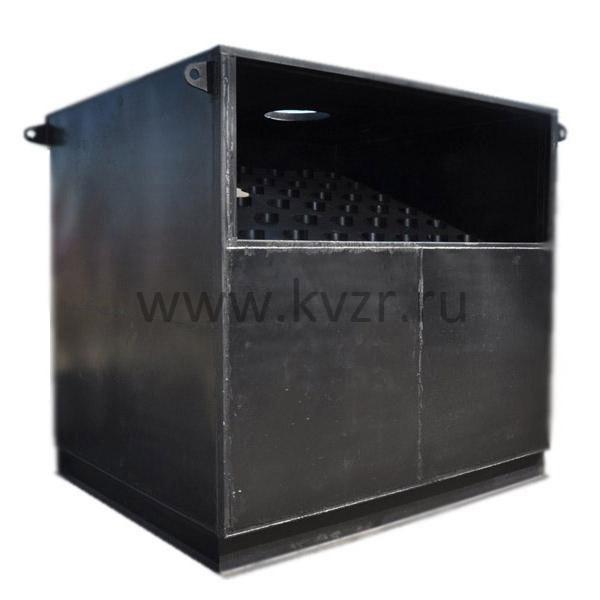

Батарейный циклон БЦ-2-5х(3+2)

Применение батарейного циклона БЦ-2-5х(3+2)

Батарейные циклоны БЦ-2-5х(3+2) применяются в основном для котельных средней и малой производительности. БЦ-2-5х(3+2) предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. Их устанавливают в газовом тракте после котла перед дымососом. В большинстве случаев циклоны БЦ-2-5х(3+2), устанавливаются в котельных с котлами типа КЕ, ДКВР, а также КВ-ТС.

Устройство батарейного циклона БЦ-2-5х(3+2)

Батарейные циклоны БЦ-2-5х(3+2) представляют собой пылеулавливающий аппарат, составленный из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

Корпус циклонов БЦ, как правило, выполняется секционированным для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках путем отключения соответствующих секций. Кроме того, секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов (неодинаковостью из изготовления и неравномерным распределением газа по отдельным элементам), неодинаковой "пылевой нагрузкой" на элементы. Конфигурация камер подвода заполненного и отвода очищенного газа чаще всего бывает клиновидная.

Батарейный циклон БЦ-2-5х(3+2) состоит из

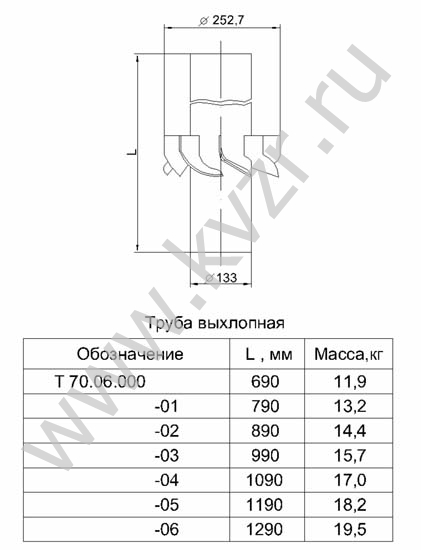

• выхлопных труб с закручивающими лопатками
• набора циклонных элементов, опоры и решётки
• кожуха и верхней панели с теплоизоляцией
• присоединительного патрубка
• бункера.

Циклоны БЦ-2-5Х(3+2) имеют в своём составе две параллельно работающие секции. При небольших нагрузках с помощью шибера отключают одну из секций. На верхней панели находится предохранительный клапан.

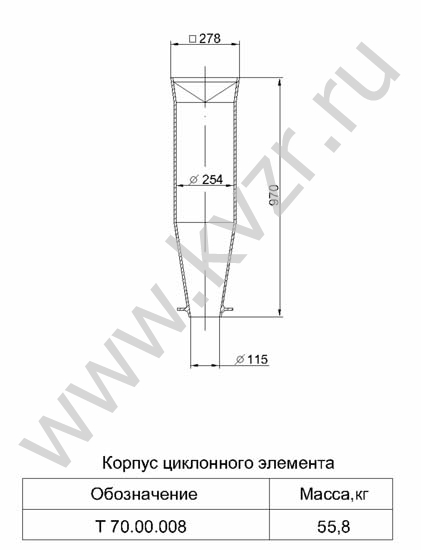

Применение в конструкции циклонов данного типа чугунных элементов в качестве корпуса завихрителя, позволяет минимизировать абразивный износ стенок закрученным газовым потоком и , соответственно, значительно увеличить срок службы.

Принцип работы батарейного циклона БЦ-2-5х(3+2)

Число циклонных элементов в батарейном циклоне для данного котельного агрегата определяется входной скоростью, которую рекомендуется принимать в пределах 20 - 25 м/с. Аэродинамическое сопротивление батарейных циклонов высокое 80 - 90 кгс/м².

Запыленный газ попадает в секции циклона БЦ-2-5х(3+2) общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола оседает вниз, откуда ее регулярно удаляют.

Чтобы батарейный циклон БЦ нормально функционировал нужно поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.

Комплект поставки циклона БЦ-2-5х(3+2)

• блок циклонный в сборе
• бункер
• паспорт и инструкция по монтажу и эксплуатации батарейного циклона

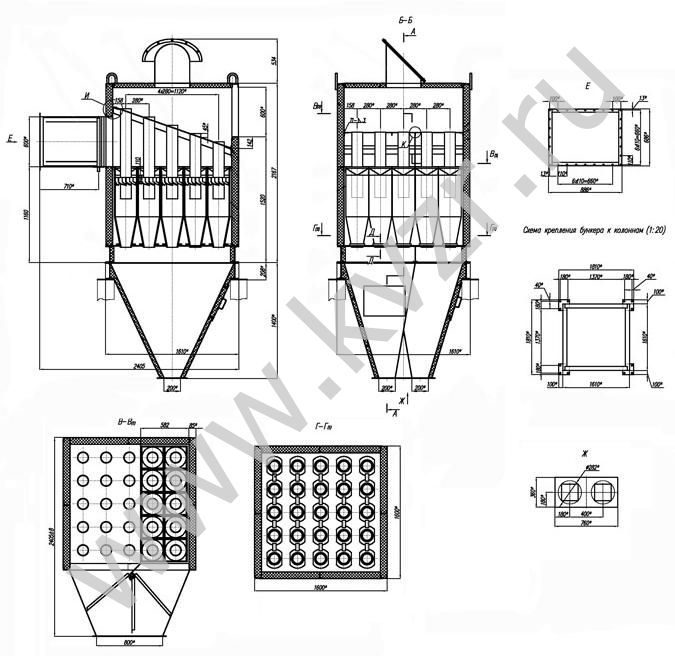

Циклон БЦ-2-5х(3+2). Схема
