Марка | БЦ 512-1-(4x6) |
Вид | Циклон БЦ 512 |
Аэродинамическое сопротивление, кгс/м² | 40 |
Количество элементов, шт | 24 |
Внутренний диаметр циклонного элемента, мм | 512 |
Степень очистки газов, % | 92 |
Допустимая температура газов на входе до, °С | 400 |
Гидравлическое сопротивление, Па | 1100-1300 |
Масса, кг | 15200 |
Габаритные размеры, длина*ширина*высота, мм | 4450*3650*7075 |

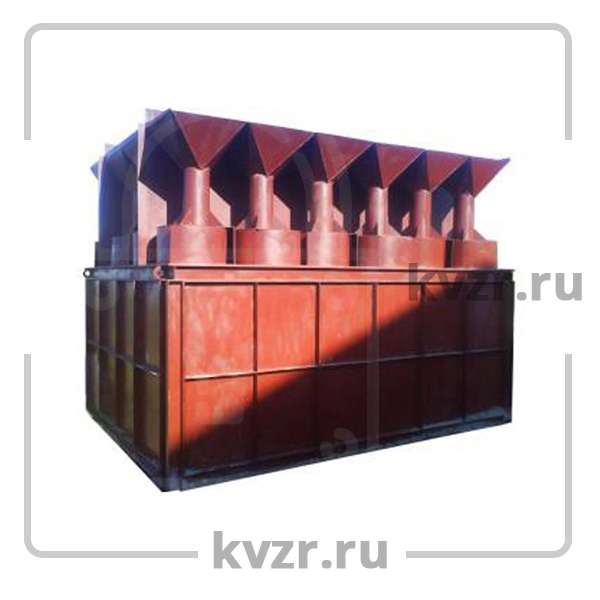

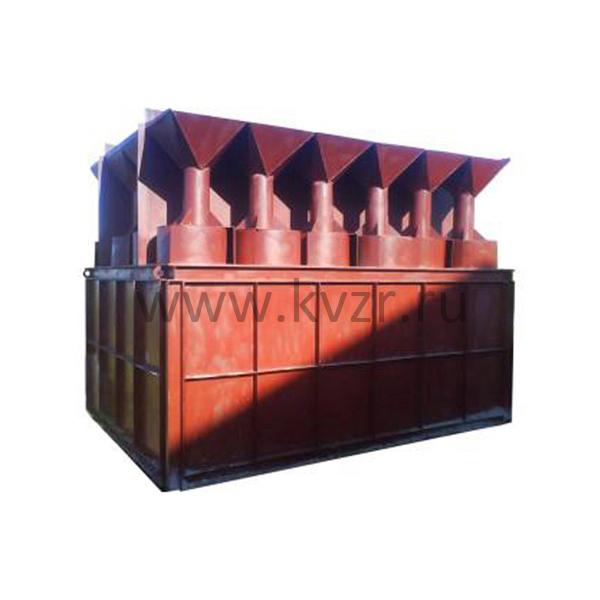

Батарейные циклоны БЦ-512-1-(4х6) предназначены для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400°С из топок паровых стационарных котлов паропроизводительностью 25-512 т/ч и водогрейных котлов теплопроизводительностью 10-50 Гкал/ч при сжигании твёрдых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом.
Циклоны БЦ 512 состоят из секции элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны могут оснащаться элементом отсоса (системой рециркуляции), направляющей 10 % газов из бункера на вход золоуловителя со степенью очистки 94 % гидравлическим сопротивлением 1300 Па, в наименовании таких циклонов присутствует буква "Р". Золоуловители без элемента отсоса обеспечивают очистку 92 % гидравлическим сопротивлением 1100 Па.
Циклон БЦ 512 компонуется из батарей циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает надежную работу золоуловителя при улавливании слипающихся зол, а также при работе котлов на многозольных топливах. Запыленный газ подводят в секции золоуловителя одним общим потоком ко входной камере. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклона, спускаются в золовой бункер. Очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.
Циклон БЦ-512-1-(4х6) поставляется с бункером и рамой опорной в сборе. Остальные циклоны БЦ 512 поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклоны с рециркуляцией комплектуются элементом отсоса.
Для того что бы купить батарейный циклон БЦ-512-1-(4х6) вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
