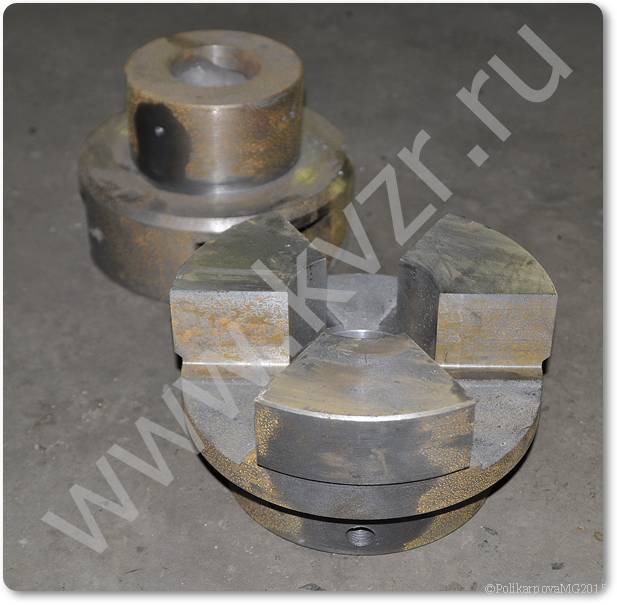

Корпус подшипника заднего вала Т 220.04.002

Корпус подшипника заднего вала Т 220.04.002

Корпус подшипника заднего вала Т 220.04.002топки ТЛЗМ чертеж (схема)

Обозначение в номенклатуре ОАО "Бийский котельный завод" (ОАО БИКЗ) - корпус подшипника заднего вала 00.6927.010

Обозначение в номенклатуре ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ) - корпус подшипника заднего вала Т 220.04.002

Механические топки ТЛЗМ предназначены для установки к паровым котлам типов Е-4-14Р (КЕ-4-14С), Е-6.5-14Р (КЕ-6.5-14С), Е-10-14Р (КЕ-10-14С) и к небольшим водогрейным котлам КВм мощностью 3,0 МВт, мощностью 3,5 МВт и мощностью 4,0 МВт.

Топливом для топок ТЛЗМ служат грохоченые и рядовые бурые и каменные угли, по качеству соответствующие государственным стандартам на угли для слоевого сжигания. Содержание мелочи 0-6 мм в угле не должно превышать 60 %, максимальный размер куска 50 мм. Диапазон регулирования 25-100 %.

Применяемость корпус подшипника заднего вала Т 220.04.002, количество штук на изделие

Топка ТЛЗМ. Полотно колосниковое топки ТЛЗМ.

В топках ТЛЗМ применяется колосниковое полотно ленточного типа. Оно собирается из пяти типов колосников-звеньев: колосник ведомый 00.1603.032 (Т 24.06.001) либо колосник ведомый (широкий) 00.1603.032-01 (Т 24.06.001-01), колосник ведущий правый 00.1603.057 (Т 24.06.004), колосник ведущий левый 00.1603.058 (Т 24.06.003), колосник крайний правый 00.1603.035 (Т 328.01.03.00.002) и колосник крайний левый 00.1603.036 (Т 328.01.03.00.001) соединенных поперечными штырями 00.4101.084-01 (Т 68.03.001) либо 00.4101.084 (Т 24.03.003).

Ведущие колосники правые 00.1603.057 (Т 24.06.004) и левые 00.1603.058 (Т 24.06.003) являются тяговыми элементами и находятся в зацеплении со звездочками 00.5769.012 (Т 91.02.002), а крайние колосники правые 00.1603.035 (Т 328.01.03.00.002) и левые 00.1603.036 (Т 328.01.03.00.001) выполняют роль бокового уплотнения. Расстояния между рядами ведущих колосников топки ТЛЗМ заполняют ведомыми колосниками 00.1603.032 (Т 24.06.001) либо колосниками ведомыми широкими 00.1603.032-01 (Т 24.06.001-01) в зависимости от модификации топки, которые не подвергаются растягивающим усилиям.

Живое сечение решетки составляет 3-5 %. Колосниковое полотно ТЛЗМ смонтировано в жесткой сварной раме на салазках для удобства транспортировки. Решетка поставляется заказчику в собранном виде одним блоком после обкатки на стенде. Боковые коллекторы котлов опираются на продольные швеллеры рамы решетки. При монтаже рама с колосниковым полотном устанавливается на заливаемые в бетонный фундамент башмаки и имеет свободное тепловое расширение в продольном (от фронта) и поперечном (от привода) направлениях. На переднем башмаке со стороны привода рама жестко крепится болтами.

В передней и задней частях дутьевого короба смонтированы уплотнения 00.1603.061 (Т 24.01.121), препятствующие перетечке воздуха в топку. Верхняя часть колосникового полотна топки ТЛЗМ перемещается по продольным шинам, расположенным под ведущими колосниками, нижняя часть опирается на продольные балки. Натяжение колосникового полотна регулируется натяжными винтами путем перемещения ведущего вала 00.8091.001 (Т 192.02.000) с подшипниками. Задний вал является ведомым и на нем крепятся шкивы 00.5645.062 (Т 91.04.002) либо 00.5645.063 (Т 328.01.02.00.002).

Колосниковые полотна топок ТЛЗМ различаются от типоразмера топки:

• Топка ТЛЗМ 1,87*2,4 полотно колосниковое Т 329.01.04.00.000-02СБ;
• Топка ТЛЗМ 1,87*3,0 полотно колосниковое Т 329.01.04.00.000 СБ;
• Топка ТЛЗМ 2,7*3,0 полотно колосниковое Т 328.01.03.00.000 СБ;
• Топка ТЛЗМ 2,7*4,0 полотно колосниковое Т 328.01.03.00.000.07 СБ.
