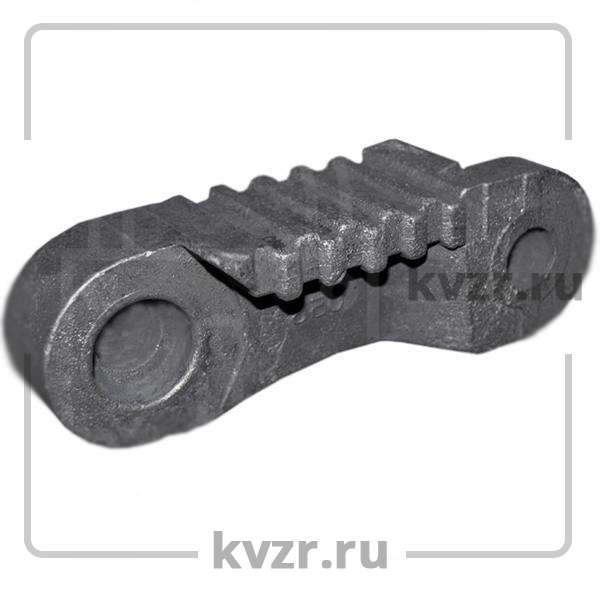

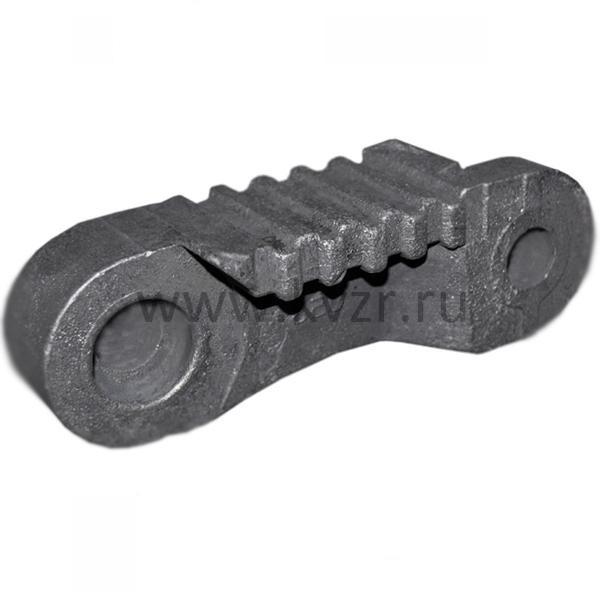

Колосник ведущий левый 00.1603.058 (Т 24.06.003)

Колосник ведущий левый 00.1603.058 (Т 24.06.003)

Колосник ведущий левый 00.1603.058 ( Т 24.06.003 ) топки ТЛЗМ чертеж (схема)

Номер чертежа ОАО "Бийский котельный завод" (ОАО БИКЗ):

00.1603.058 колосник ведущий левый топки ТЛЗМ

Номер чертежа ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ):

Т 24.06.003 колосник ведущий левый топки ТЛЗМ

Колосник ведущий левый 00.1603.058 (Т 24.06.003), количество штук в топке ТЛЗМ

В топках ТЛЗМ применяется колосниковое полотно ленточного типа. Оно собирается из пяти типов колосников-звеньев:

• колосник ведомый 00.1603.032 (Т 24.06.001) либо колосник ведомый (широкий) 00.1603.032-01 (Т 24.06.001-01)
• колосник ведущий правый 00.1603.057 (Т 24.06.004)
• колосник ведущий левый 00.1603.058 (Т 24.06.003)
• колосник крайний правый 00.1603.035 (Т 328.01.03.00.002)
• колосник крайний левый 00.1603.036 (Т 328.01.03.00.001).

Ведомые колосники 00.1603.032 (Т 24.06.001) либо ведомые (широкие) колосники 00.1603.032-01 (Т 24.06.001-01) заполняют собой расстояния между рядами ведущих колосников топки ТЛЗМ.

Ведущие колосники правые 00.1603.057 (Т 24.06.004) и левые 00.1603.058 (Т 24.06.003) являются тяговыми элементами и находятся в зацеплении со звездочками 00.5769.012 (Т 91.02.002), а крайние колосники правые 00.1603.035 (Т 328.01.03.00.002) и левые 00.1603.036 (Т 328.01.03.00.001) выполняют роль бокового уплотнения.

Колосники топки ТЛЗМ соединенняются поперечными штырями 00.4101.084-01 (Т 68.03.001) либо 00.4101.084 (Т 24.03.003).

Топка ТЛЗМ. Полотно колосниковое топки ТЛЗМ

Механические топки ТЛЗМ применяются с следующими типами котлов:

• котел КВТС -6,5-150
• котел КЕ -4-14 С (Е -4/14 Р)
• котел КЕ -6,5-14 С (Е -6,5/14 Р)
• котел КЕ -6,5-25 С ( Е -6,5/25 Р)
• котел КЕ -6,5-14-225 С
• котел КЕ -10-14 С (Е -10/14 Р)
• котел КЕ -10-14-225 С
• котел КЕ -10-24-250 С ( Е -10/24 Р)
• котел ДКВр -10-13 С
• котел ДКВр -10-23 С
• котел КВм-3,0 МВт
• котел КВм-3,5 МВт
• котел КВм-4,0 МВт

Купить колосник ведущий левый 00.1603.058 (Т 24.06.003)

Для того чтобы купить колосник ведущий левый 00.1603.058 (Т 24.06.003) вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
