Колосники и запасные части топки ТЧЗМ - применение и количество штук на топку

Запасные части и колосники топки ТЧЗМ. Наименование	Количество штук на изделие				Масса 1 штуки, кг	Чертеж
	Топка ТЧЗМ 2,7/4,0	Топка ТЧЗМ 2,7/5,6	Топка ТЧЗМ 2,7/6,5	Топка ТЧЗМ 2,7/8,0
Колосник (узкий) 00.1603.056 (6.30.26)	2058	2814	3150	4032	3,4
Колосник 00.1603.038 (Т 220.13.001)	1750	2345	2660	3220	3,7
Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002)	50	67	76	92	3,7
Держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003)	50	67	76	92	3,71
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004)	300	402	456	552	2,15
Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001)	49	67	75	91	4,4
Держатель правый (6 отвестий) 00.7003.002 (Т 9.05.002)	49	67	75	91	4,4
Держатель средний (6 отверстий) 00.7003.003 (6.30.2)	294	402	450	581	2,2
Валик (ролик) 00.4609.003 (6.30.25)	350	469	532	644	4,9

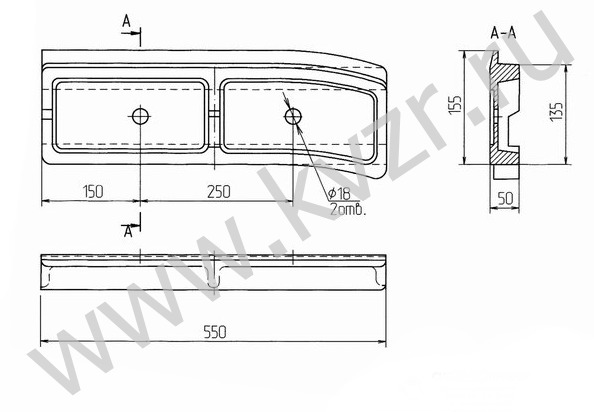

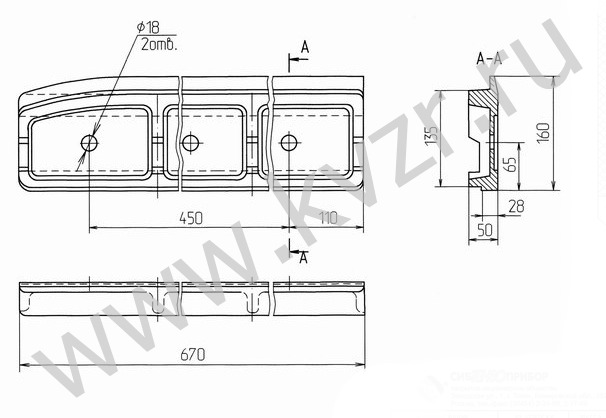

Уплотнение заднее левое 00.1629.014 (Т 22.01.001)	1	1	1	1	14

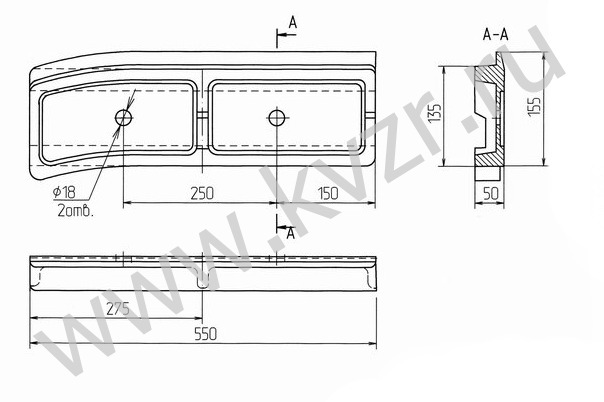

Уплотнение заднее правое 00.1629.013 (Т 22.01.002)	1	1	1	1	14

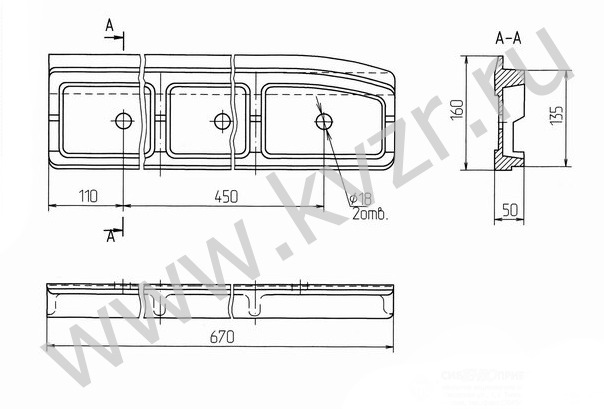

Уплотнение правое 00.1629.017 (Т 15.01.001)	1	1	1	1	16
Уплотнение левое 00.1629.016 (Т 15.01.002)	1	1	1	1	16
Уплотнение среднее 00.1629.015 (Т 15.01.003)	5	6	8	9	18,8

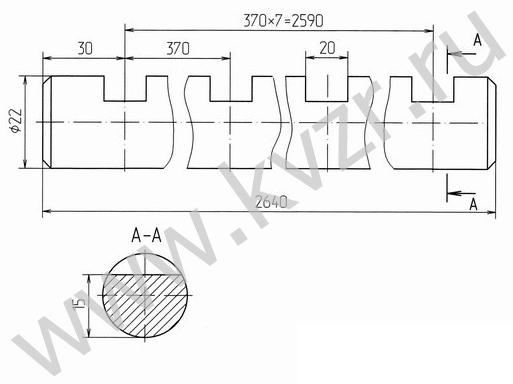

Валик соединительный 00.4105.013 (401.4.05)	50	67	76	92	7,2

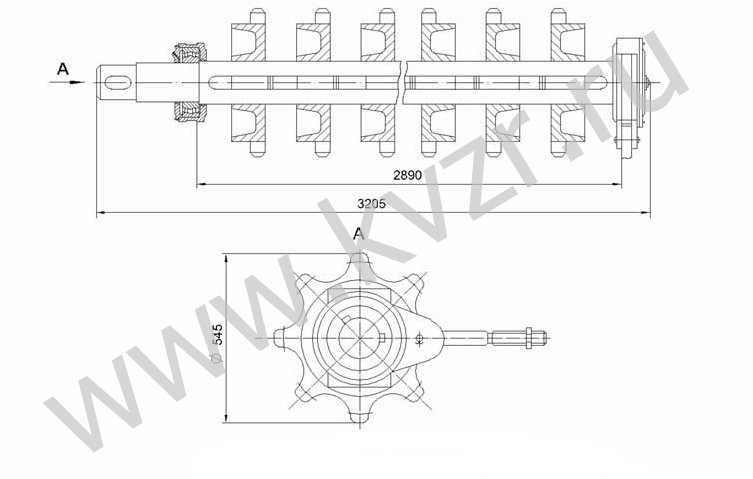

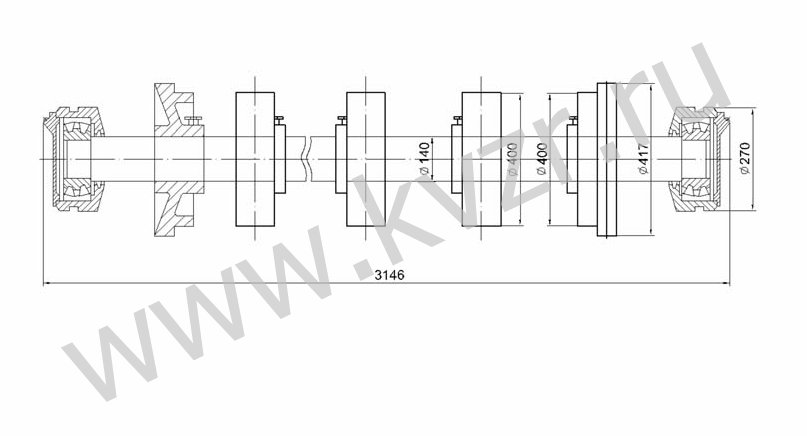

Вал передний в сборе 00.9459.015 (Т 82.06.000)	1	1	1	1	942
Вал задний в сборе 00.9459.014 (Т 298.01.090)	1	1	1	1	795

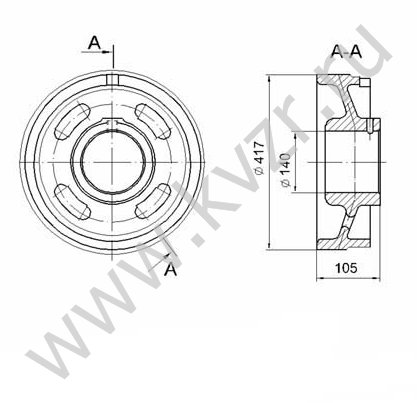

Шкив боковой 00.5645.052 (Т 220.04.005)	2	2	2	2	38

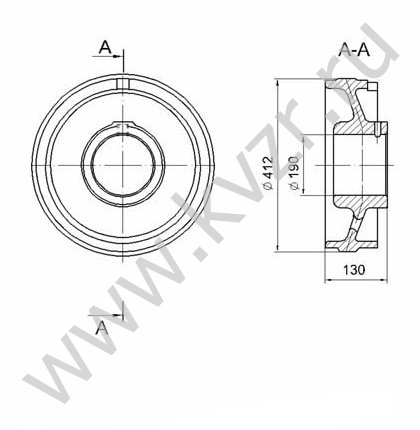

Шкив заднего вала 00.5645.053 (Т 9.03.002)	6	6	6	6	41

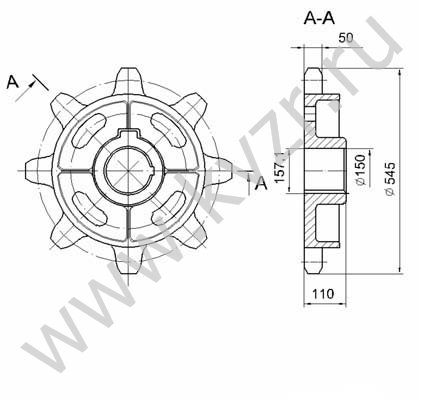

Звездочка 00.5701.015 (Т 9.02.002)	8	8	8	8	48

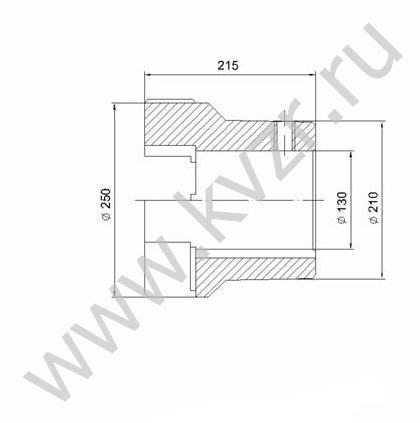

Полумуфта 00.5684.001 (483.20)	1	1	1	1	28

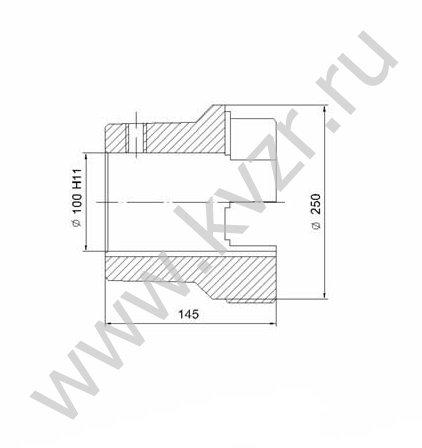

Полумуфта 483.21	1	1	1	1	30,0

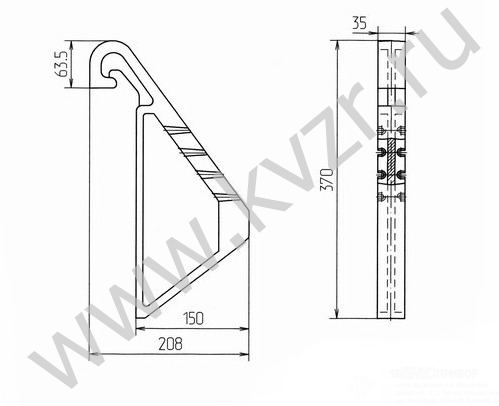

фурма крайняя Т 82.00.016	1	1	1	1	4,4

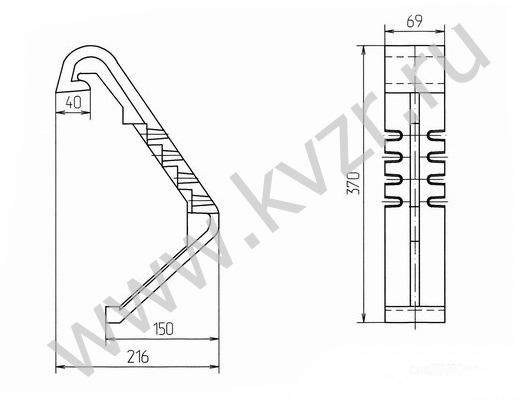

фурма средняя Т 82.00.017	1	1	1	1	3,8
Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А)	10	10	10	10	8,6
Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А)	10	10	10	10	4,7

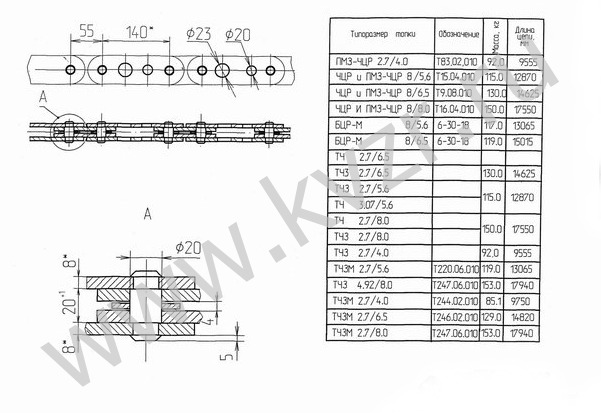

Цепь 00.9496.013-01 (Т 244.02.010)	9750 мм.	-	-	-	8,9 (1 метр)
Цепь 00.9496.013 (Т 220.06.010)	-	13065 мм.	-	-	-
Цепь 00.9496.013-02 (Т 246.02.010)	-	-	14820 мм.	-	-
Цепь 00.9496.013-03 (Т 247.02.010)	-	-	-	17940 мм.	-

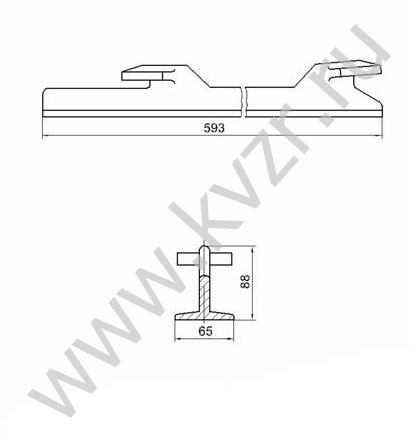

Подвеска Т 249.03.001	1	1	1	1	7,02

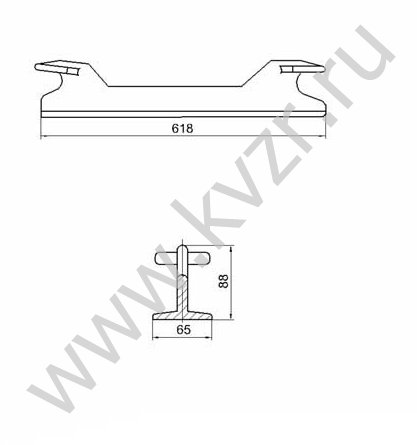

Подвеска Т 220.05.002	1	1	1	1	6,0

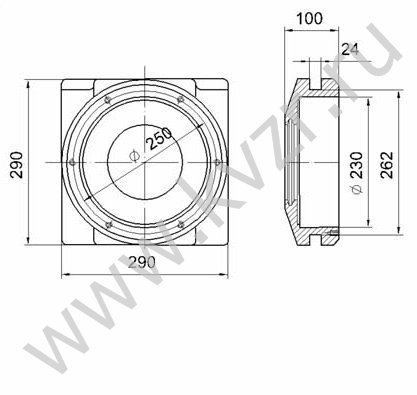

Корпус подшипника заднего вала Т 220.04.002	1	1	1	1	19,5

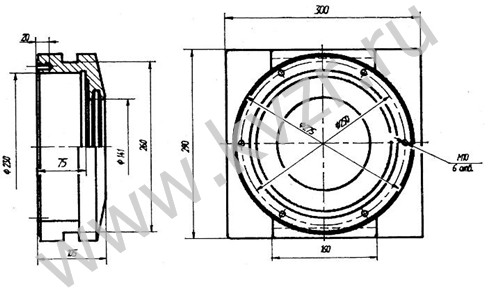

Букса задняя (00.6927.010)	2	2	2	2	2

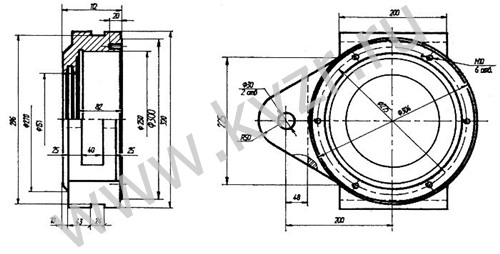

Букса передняя правая (00.1426.002)	1	1	1	1	36,6
Букса передняя левая (00.1426.003)	1	1	1	1	1
Привод топки (00.9406.08)	1	1	1	1	190
Крышка подшипника глухая вед.вала 401.2.10	1	1	1	1
Крышка подшипника задн. Вала Т 298.01.902	1	1	1	1
Крышка подшипника с отв. вед.вала Т 9.02.007	1	1	1	1
Плита Т 81.01.205	2	2	2	2
Плита Т 81.01.115	1	1	1	1

В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.

Колосниковое полотно ТЧЗМ состоит из стальных ведущих цепей в которых закреплены держатели колосников с 5 отверстиями:

• держатель левый 00.7003.004 (Т 220.13.002)
• держатель правый 00.7003.005 (Т 220.13.003)
• держатель средний 00.7003.006 (Т 220.13.004)

либо с 6 отверстиями:

• держатель левый 00.7003.001 (Т 9.05.001),
• держатель правый 00.7003.002 (Т 9.05.002),
• держатель средний 00.7003.003 (6.30.2).

Колосники узкие 00.1603.056 (6.30.26), колосники 00.1603.038 (Т 220.13.001), колосники шлакосниматели 00.1602.010 (Т 22.00.007 А) вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки.

Колосники топки ТЧЗМ заменяются без разборки полотна.

Верхняя ветвь полотна катится по настилу рамы с помощью валиков (роликов) 00.4609.003 (6.30.25), валиков соединительных 00.4105.013 (401.4.05), а нижняя скользит по опорным балкам. Живое сечение колосникового полотна составляет 5-7 %.

Валы вал передний в сборе 00.9459.015 (Т 82.06.000) и вал задний в сборе 00.9459.014 (Т 298.01.090) устанавливаются в пазах боковых щек рамы на подшипниках качения. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки 00.5701.015 (Т 9.02.002). Задний вал имеет шкивы боковые 00.5645.052 (Т 220.04.005) и служит опорой колосникового полотна в хвостовой части топки ТЧЗМ.
