Котел КПа 500

Котел КПа 500

предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Котел КПа 500 используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.

Паропроизводительность котла КПа 500 - 500 кг/ч, мощность 0,37 МВт.

Котел КПа 500 не подлежит обязательной регистрации в органах Госгортехнадзора, могут работать как в паровом так и в водогрейном режиме.

Если вам по технологии требуется пар высокого давления, Котельный завод производит газовый паровой котел производительностью 500 кг/ч с давлением до 0,8 МПа и температурой до 170 °С.

Котел КПа 500. Устройство

Котел КПа 500 представляет собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. Цилиндры изготовлены из листовой стали, диаметр внутреннего равен 1195 мм, а наружного 1640 мм. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.

К фронтовой стороне парового котла КПа 500 крепится фронтовая плита, имеющая крепление для установки газовой горелки. Для управления и защиты парового котла и вспомогательного оборудования предусмотрены автоматизация парового котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Физический принцип действия котла КПа 500 основан на сжигании топлива в топке котла и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.

Котел КПа 500. Принцип работы

В принцип работы котлов КПа 500 положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части котла.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Котел КПа 500. Комплектация

Котел КПа 500 комплектуется манометром, водомерной колонкой с водомерным стеклом, двумя предохранительными клапанами, паровыми и продувочными вентилями, дымовой трубой.

Котел КПа 500 работает с импортной горелкой фирмы UNIGAS на природном газе - модели P50 M-.TN...40; NG 550; NG550TN; NG 550 PR-MD. В состав автоматизированной горелки входит устройство автоматического контроля пламени, устройство и механизм модулируемого регулирования мощности горелки. Стоимость горелки не включена в стоимость котла КПа 500.

Дополнительная комплектация

• Автоматика парового котла;
• Насос - подбирается в зависимости от гидравлической схемы объекта.

Котел КПа 500. Монтаж

Котел КПа 500 поставляется блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котел подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно измерительные приборы.

В газовых паровых котлах на фронтовую плиту крепится горелка, подключаемая к топливопроводу. Монтируется газоход. Подключается котельная автоматика.

Для перевода котла КПа 500 в водогрейный режим достаточно изменить схему подключения котла.

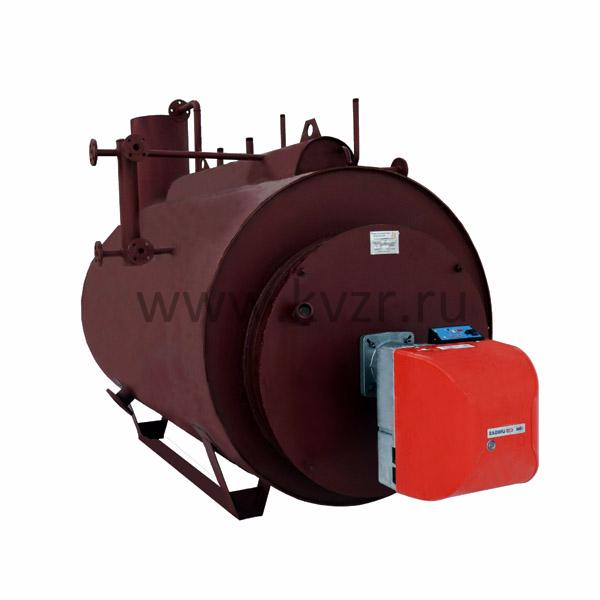

Котел КПа 500. Общий вид

Купить котел КПа 500

Для того что бы купить котел КПа 500 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либ оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.

Здесь вы можете скачать опросный лист для подбора парового котла. По заполненным вами данным мы сможем оперативно подобрать котел
