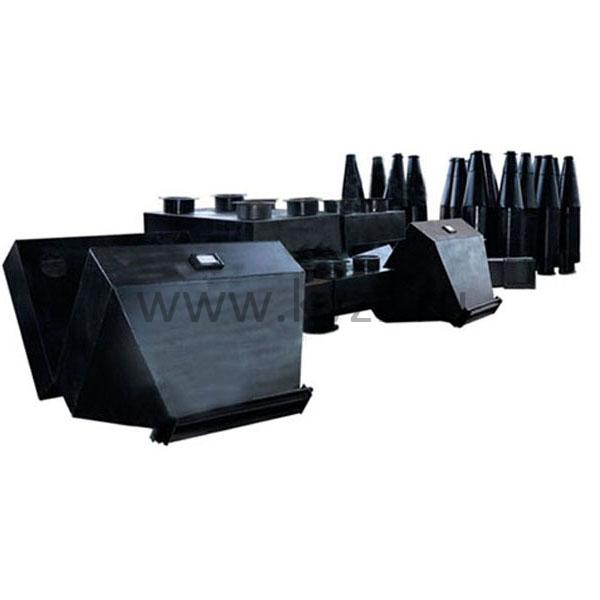

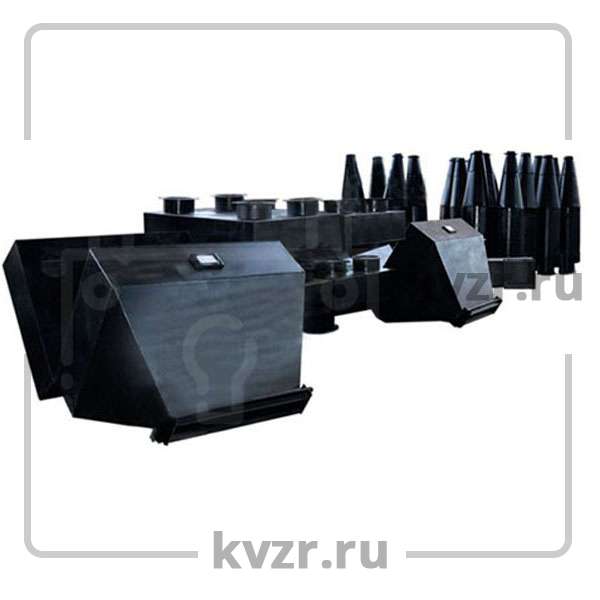

Циклон ЦН-11-400-1УП

Применение циклонов ЦН-11-400-1УП

Циклоны ЦН-11-400-1УП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклон ЦН 11 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Также циклоны типа ЦН используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности. Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов типа ЦН 11 не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

Конструкция циклонов ЦН-11-400-1УП

Исходя из производительности по газу и условий применения циклонов пылеуловители изготавливают одиночного исполнения (внутренний диаметр ЦН 11 составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН (пылеуловители) могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Циклоны ЦН в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны ЦН-11 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН 11 бывают с камерой очищенного газа (циклон с видом «улитки» или с видом сборника), а одиночные циклоны существуют только в форме «улитки».

Бункеры циклонов ЦН-11-400-1УП делаются в форме пирамиды.

Во время работы циклонов ЦН-11 должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

В технической характеристике представлены значения производительности циклона ЦН 11, относящиеся к скорости в цилиндрической части циклона ЦН-11 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН-11-400-1УП, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конфигурация циклона ЦН-11-400-1УП рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2) . Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 11 выпускается с улиткой на выходе очищенного воздуха или зонтом.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Рекомендации по использованию циклона типа ЦН 11

Для увеличения срока эксплуатации циклонов ЦН-11, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН 11 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН-11-400-1УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

Условное обозначение циклона ЦН-11-400-1УП

Ц - обозначение циклона

Н - обозначение конструкции НИИОгаза

11 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)

400 - внутренний диаметр цилиндрической части циклона (в мм.)

1 - количество циклонов в группе

У - камера очищенного газа - "улитка"

П - пирамидальная форма бункера

Основные параметры циклона ЦН-11-400-1УП

• Температура очищаемого газа, °С не более 400
• Давление (разрежение), кПа (кгс/м2) не более 5 (500)
• Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250

• Коэффициент гидравлического сопротивления:

ЦН-11 с "улиткой" - 175;

со сборником - 182;

для одиночных циклонов - 147.
