Модульные водогрейные котельные

Модульные водогрейные котельные

Блочно модульные водогрейные котельные предназначены для отопления и горячего водоснабжения жилых и производственных помещений.

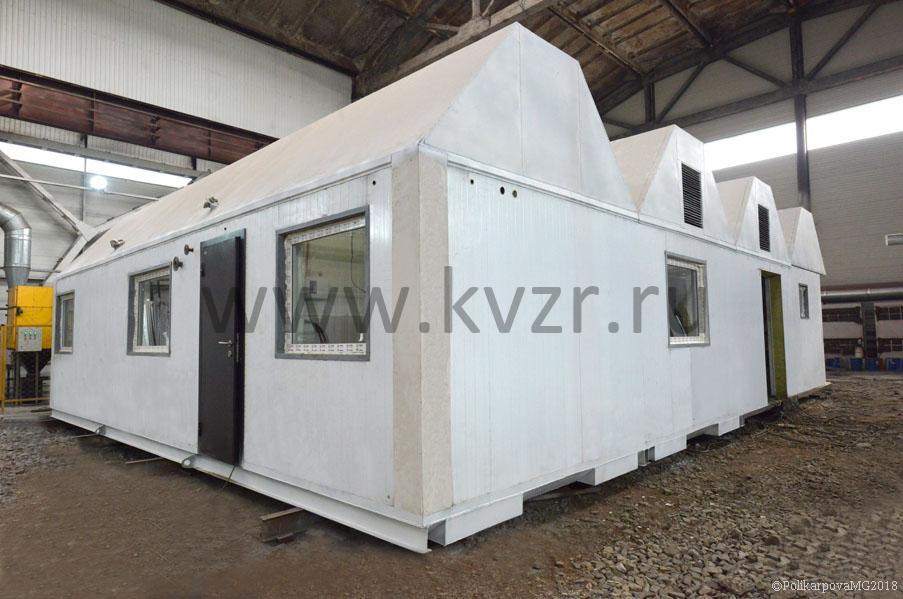

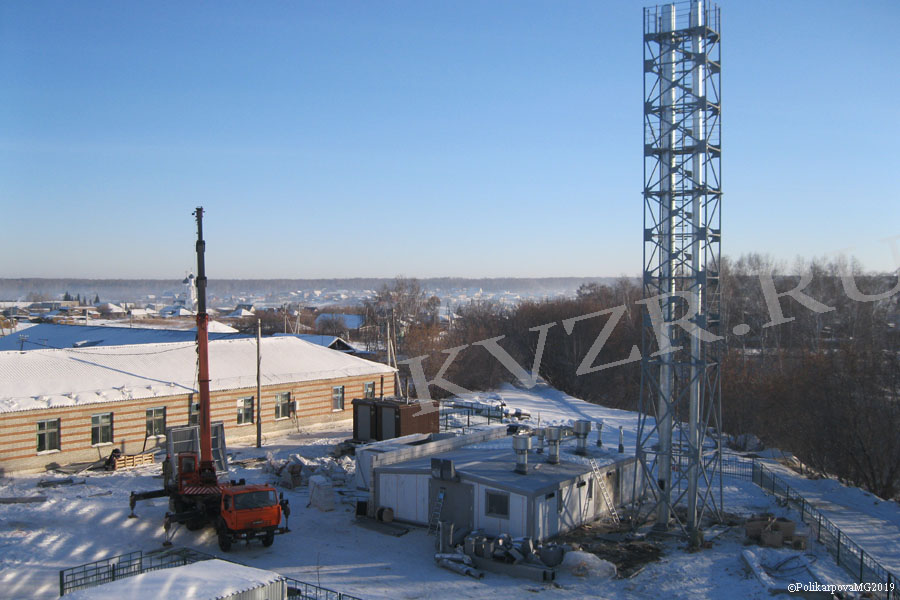

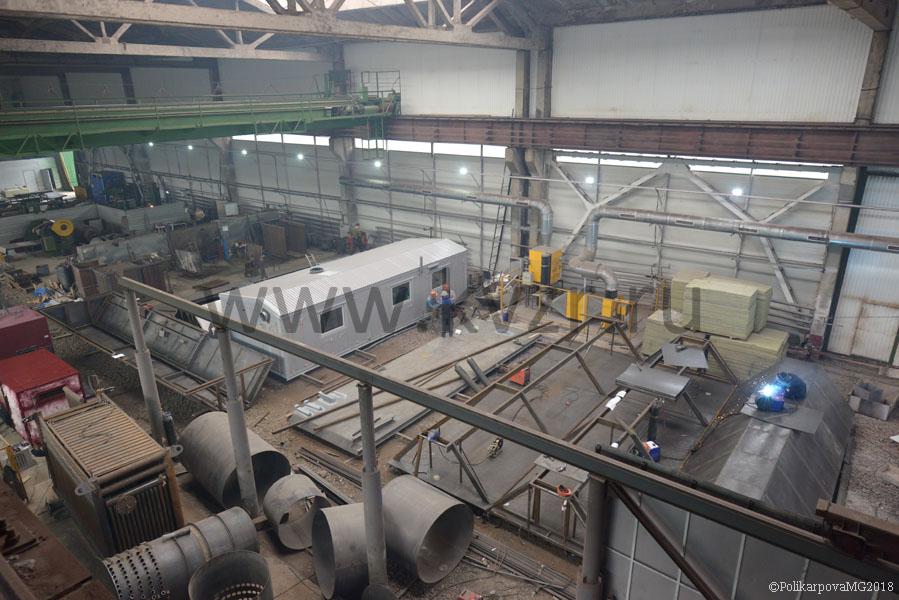

Блочные котельные – это оборудование максимальной заводской готовности. Такие котельные требуют минимального времени для запуска в эксплуатацию. На месте монтажа требуется только установить котельную на заранее подготовленный фундамент, соединить блок-модули и подключить к коммуникациям, провести пуско-наладочные работы и оформить ввод котельной в эксплуатацию.

Назначение модульных водогрейных котельных бывает:

• отопление;
• отопление и горячее водоснабжение;
• отопление, горячее водоснабжение и вентиляция.

Кроме того, важным моментом при определении состава котельной является будет работать котельная:

• круглогодично;
• сезонно.

Параметры водогрейных котельных

• мощность от 0,17 до 20 МВт
• температура теплоносителя до 115 °С
• давление теплоносителя до 0,6 МПа
• механизация модульных водогрейных котельных - ручная топливоподача, механическая, котельная автомат
• водогрейные котельные рассчитаны на устойчивую работу при воздействии температуры окружающего воздуха от -60°С до +40°С
• категории котельных – с резервированием котлов и без
• назначение водогрейных котельных – для отопления и для отопления и горячего водоснабжения
• график работы котельной - сезонный, круглогодичный, смешанный

Модульная водогрейная котельная - цена

Из чего складывается цена модульной водогрейной котельной?

При заполнении опросного листа, вы выбираете желаемые характеристики котельной. Каждый отмеченный вами пункт определяет в конечном итоге стоимость модульной котельной. Какая будет цена модульной вогрейной котельной - высокая или низкая зависит исключительно от технического задания.

Например:

Если вам необходимо круглогодичную котельную для отопления зимой и горячего водоснабжения летом, то потребуется установить дополнительный водогрейный котел мощностью обеспечивающей только ГВС. Это в свою очередь потребует дополнительной площали в модуле и всего дополнительного оборудования. Кроме того, летом вам придется содержать персонал для обслуживания ГВС. Возможно, эти затраты можно исключить, если еще раз проверить свои потребности в ГВС и обойтись местными электрическими водонагревателями. Даже с учетом расходов на электроэнергию, эта цена будет в разы ниже.

При мощности котлов более 0,8 МВт на твердом топливе, вам потребуется устанавливать механизированные котлы. Это влечет установку механической подачи топлива, топливоприготовления и шлакоудаления. Цена механизированной модульной котельной увеличивается на несколько миллионов сразу. Плюс требует больше обслуживающего персонала и его более высокая квалификация. Поэтому возможно перепроверить требуемую вам мощность водогрейной котельной. Может вам будет достаточно котлов менее 0.8 МВт, но большего количества. Такое решение имеет еще и дополнительные плюсы. В начале отопительного сезона, когда котлы работают не на максимальную мощность, котлы меньшей мощности работают более экономично.

Резервирование оборудования также требует внимательного подхода. Допустим вам требуется котел мощностью 1 МВт. Возможно более рациональным окажется выбор котельной с двумя или тремя котлами по 0,5 МВт. Такая модульная котельная будет с ручными котлами и резервом на 50% мощности. Цена данного решения будет более экономичной.

И так далее, по каждому вопросу опросного листа на котельную. После обсуждения его с нашим техническим отделом, мы сможем подобрать вам наиболее дешевое и рациональное решение ваших задач и цена модульной водогрейной котельной будет минимально возможной.

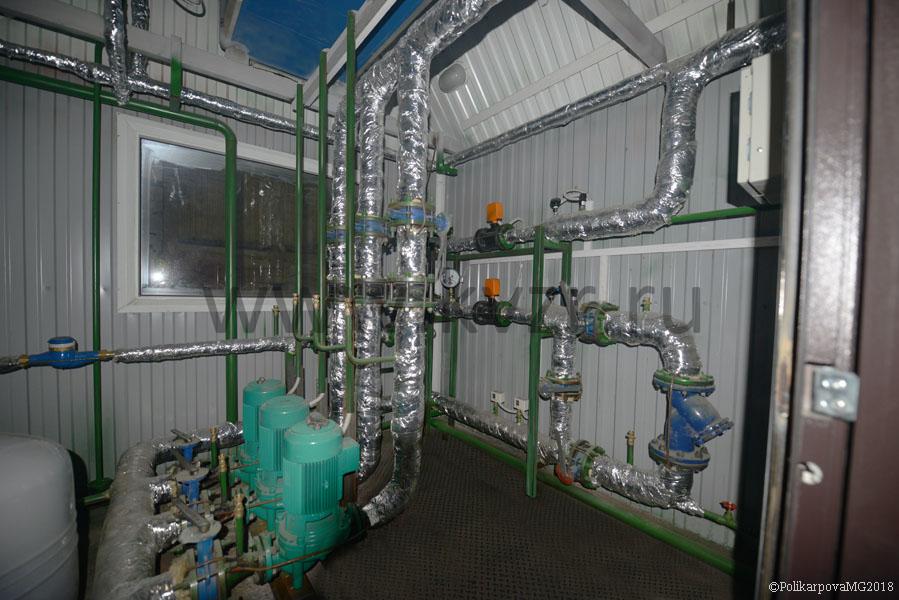

Комплектация водогрейных котельных

В зависимости от вида топлива и требуемых характеристик водогрейные котельные комплектуются следующим оборудованием:

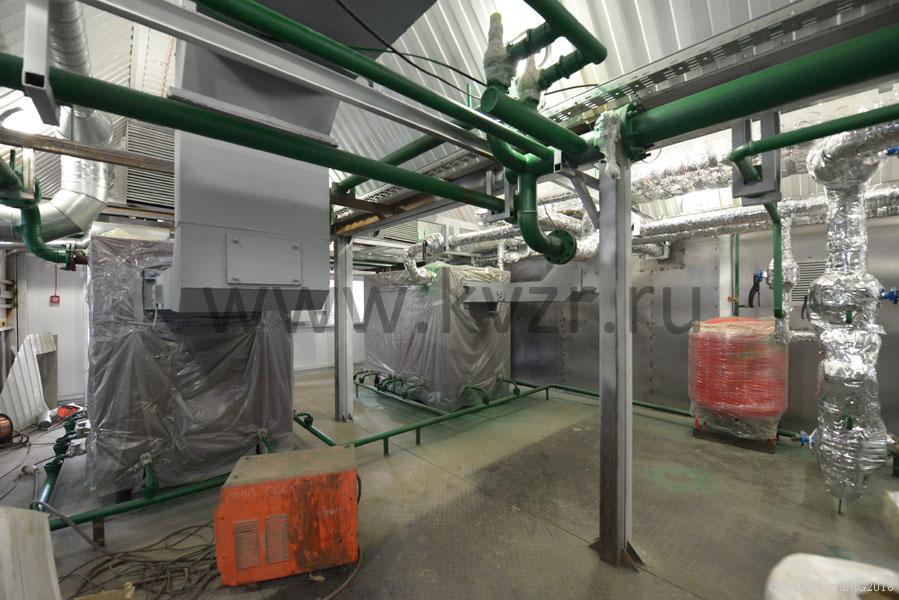

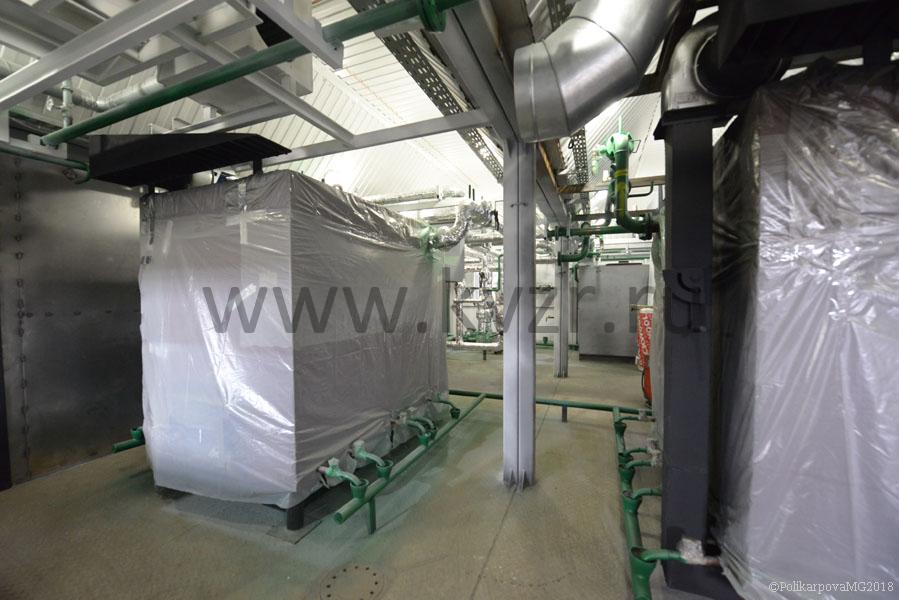

• Водогрейный котел
• Топочное устройство / горелочное устройство
• Система топливоподачи
• Система шлакоудаления
• Бак запаса воды
• Насосы питательные (основной и резервный)
• Теплообменники
• Тепловая завеса

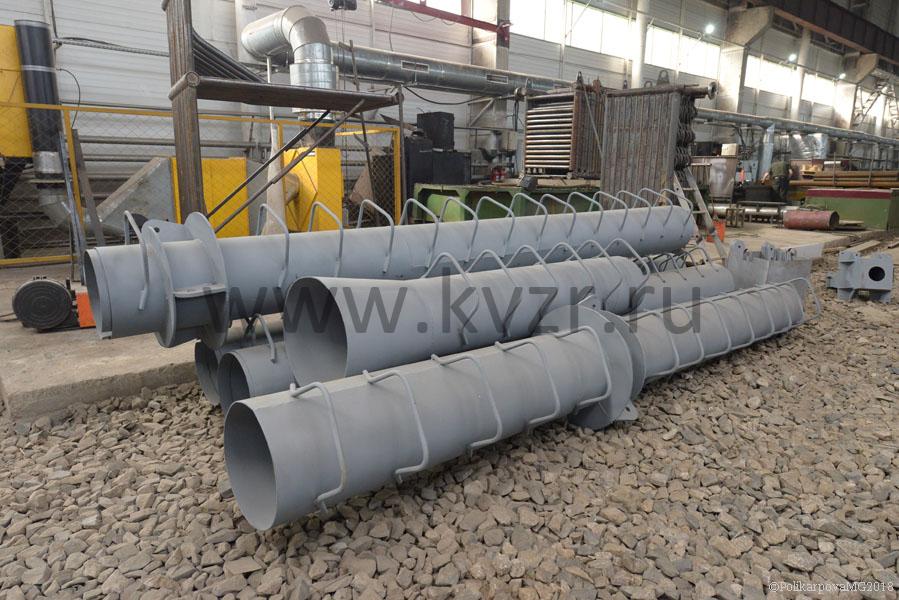

• Труба дымовая
• Газоходы в изоляции
• Пожарная сигнализация
• Вентиляция котельной

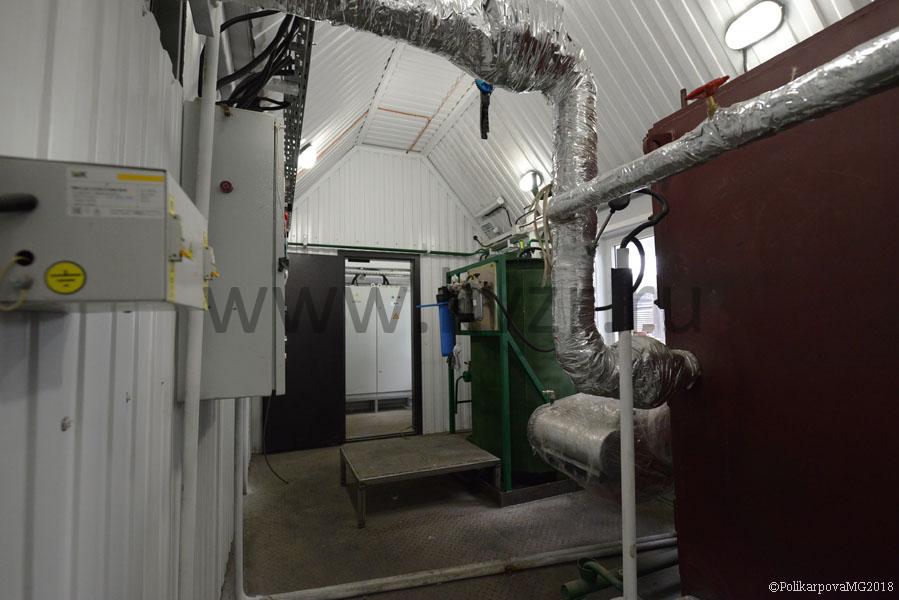

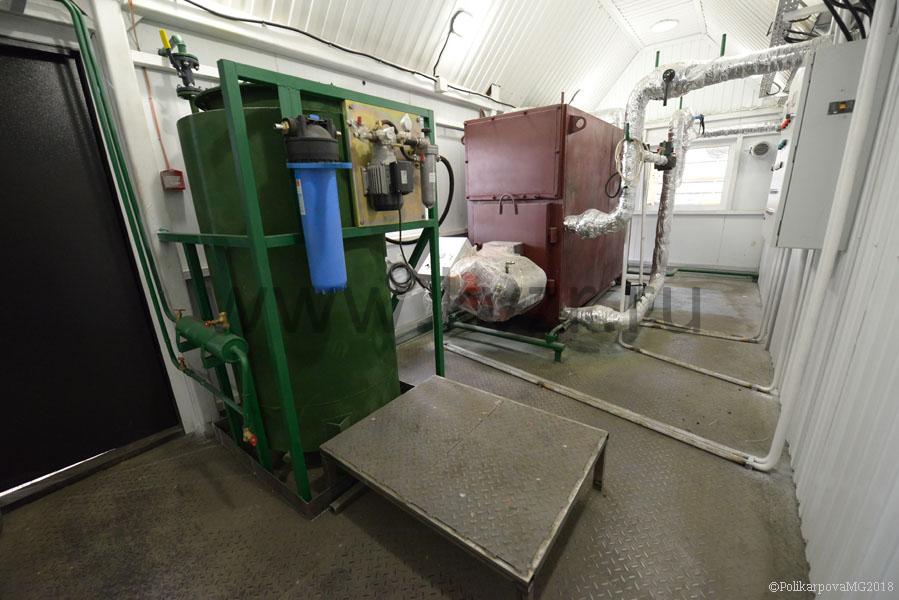

• Водоподготовительная установка (включается в состав котельной по согласованию с заказчиком)
• Учет расхода исходной неподготовленной воды
• Учет расхода подготовленной воды
• Учет расхода электроэнергии
• Система автоматического регулирования параметров теплоносителя
• Система автоматического регулирования уровня воды в котле
• Система контроля процессов горения
• Система контроля загазованности

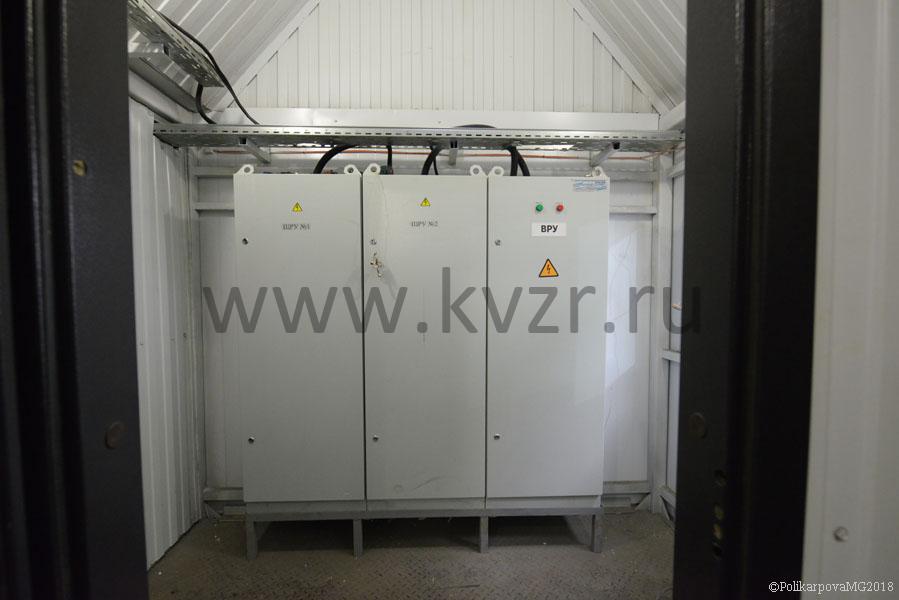

• ВРУ (вводное распределительное устройство)

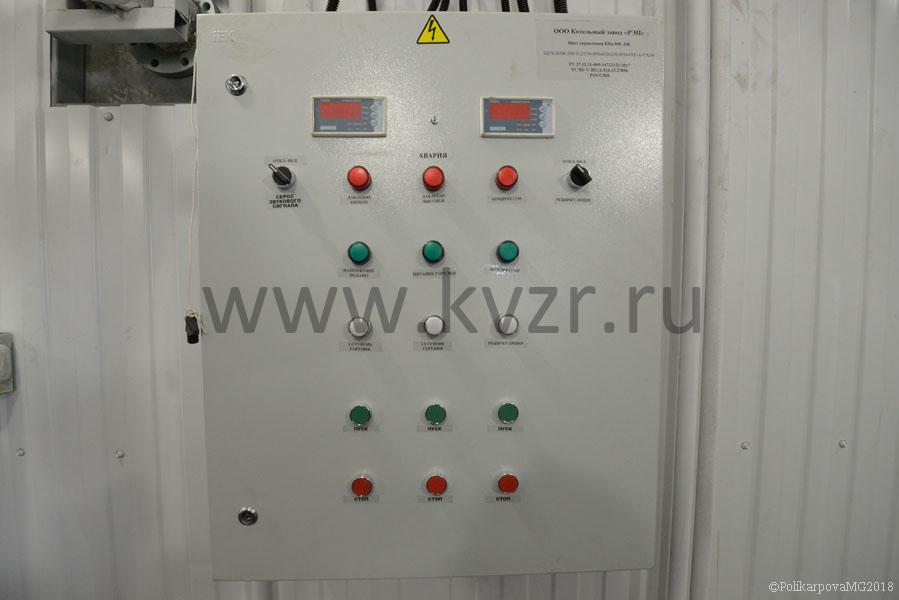

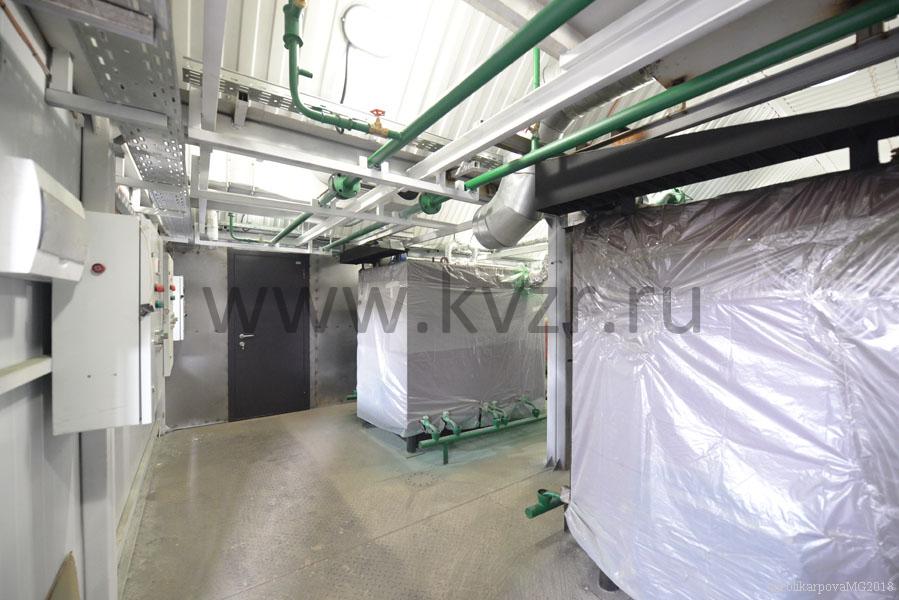

• Щиты управления котлами
• Щиты рабочего и аварийного освещения
• Щиты управления управления котельной
• Пожарная сигнализация
• Система заземления и молниетведения
• Блок-модули паровой котельной с обвязкой трубопроводами.

Бытовые помещения водогрейной котельной согласно СП должны быть предусмотрены в составе:

• Кабинет начальника котельной
• Комната оператора котельной
• Комната приема пищи
• Комната обогрева
• Гардеробная с умывальником
• Шкафы гардеробные
• Туалет
• Душевая
• Кладовая
• Электрощитовая
• Комната водоподготовки с шкафом лаборанта

Модульная котельная изготавливается и эксплуатируется в соответствии с:

• "Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водонагревателей с температурой нагрева воды не выше 388 К (115°С)";
• «Правилами технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)»;
• "Правилами технической эксплуатации коммунальных отопительных котельных";
• "Правилами устройства электроустановок" (ПУЭ);
• "Правилами технической эксплуатации электроустановок потребите­лей";
• "Межотраслевыми правилами по охране труда (правилами безопасно­сти) при эксплуатации электроустановок" ПОТ Р М-016-2001 (РД 153-34.0-03.150-00);

Модульная водогрейная котельная - схема

Блочно модульные водогрейные котельные могут иметь дополнительные элементы в зависимости от технического задания заказчика, например бытовые помещения, склад угля, оборудования для применения резервного топлива, котельную установку для получения пара на технологические цели и прочее.

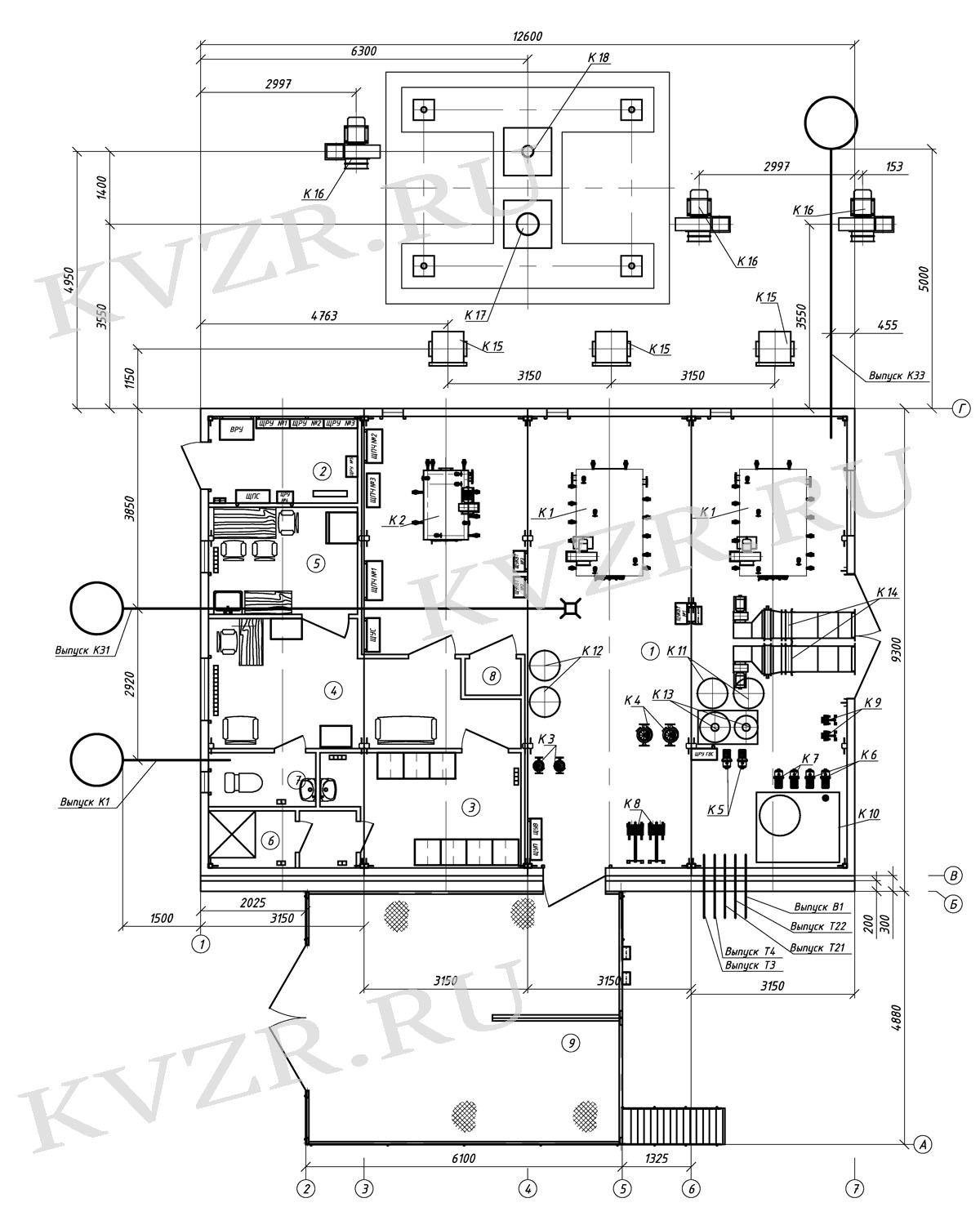

Ниже приведена схема модульной водогрейной котельной с 3 котлами с ручными топками. 1 котел основной, 1 резервный, 1 котел для ГВС в летний период. Бытовые помещния выполнены в соответсвии с СП. В котельной предусмотрен закрытый угольный склад.

Помещения котельной:

1. - котельный зал;
2. - электрощитовая;
3. - гардеробная;
4. - комната персонала;
5. - комната приема пищи;
6. - душевая;
7. - уборная;
8. - кладовая инвентаря;
9. - закрытый склад угля.

Оборудование водогрейной котельной:

• К1, К2 - водогрейные котлы;
• К3, К4, К5, К6, К7 -насосы;
• К8, К9- теплообменники,
• К10 -бак запаса воды;
• К11,К12 -расширительный бак;
• К13 - установка комплексонатной обработки воды;
• К14 -установка приточной вентиляции;
• К15.1, К15.2 -золоуловитель;
• К16 - дымосос;
• К17 - дымовая труба.

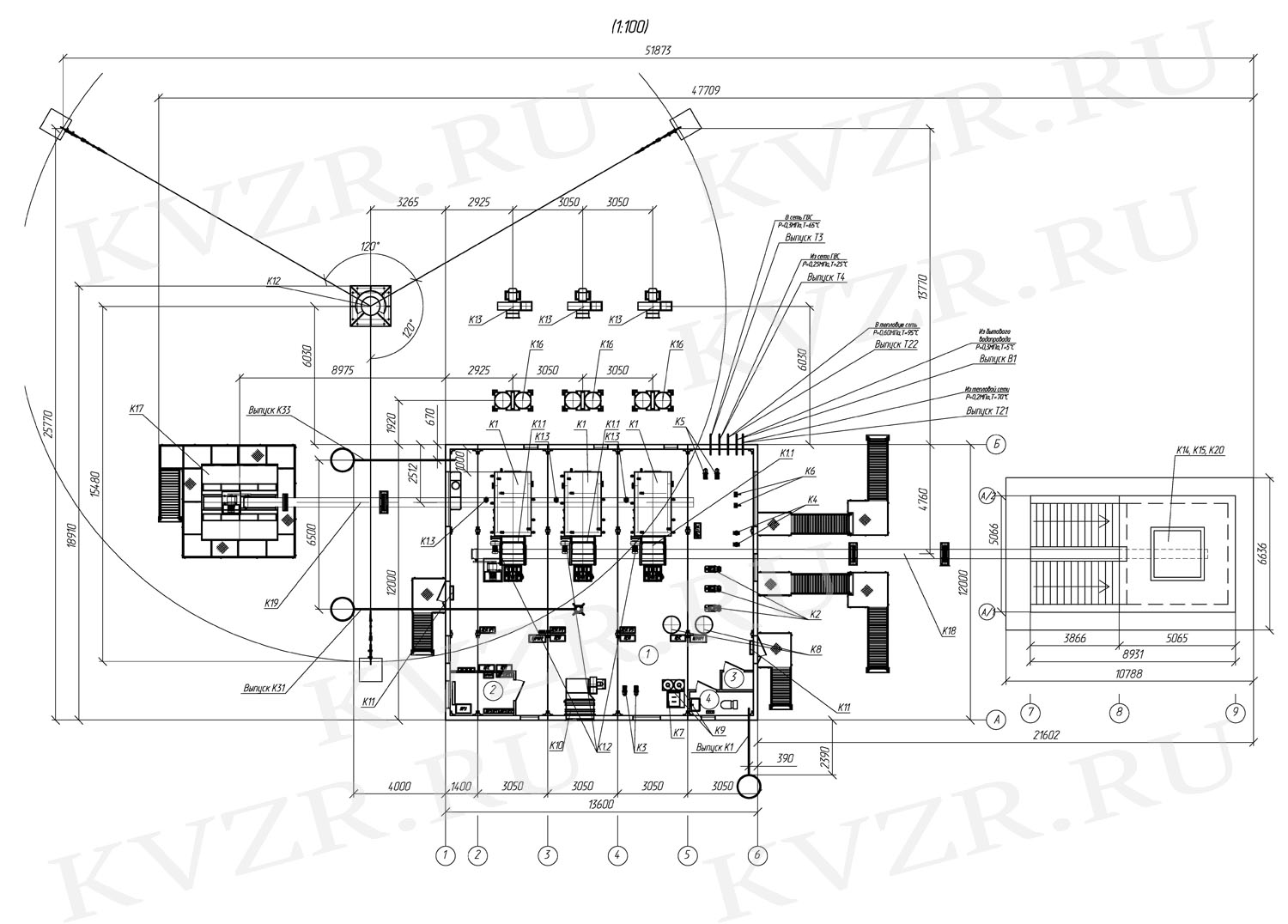

Схема модульной водогрейной котельной с котлами 3,75 МВт с топками ТШПМ. В котельной предусмотрены котлы с механическими топкаим ТШПМ, механическая система топливоподачи и шлакоудаления, бункеры и дробильне отделение. Помещения котельной запроектированы согласно техническом заданию.

Помещения котельной:

1. - котельный зал;
2. - электрощитовая;
3. - кладовая инвентаря;
4. - уборная.

Оборудование модульной котельной:

• К1- котел КВ;
• К1.1 - топка ТШПМ;
• К1.2 - вентилятор;
• К1.3, К2, К3, К4, К5 - насос;
• К6 - теплообменник;
• К7 - бак запаса воды;
• К8 - бак расширительный;
• К9- комплексон;
• К10 - установка приточной вентиляции;
• К11 - тепловая завеса;
• К12 - дымовая труба;
• К13 - дымосос;
• К14 - бункер угля;
• К15 - дробилка;
• К16 - циклон ЦН;
• К17 - бункер шлакозоудаления;
• К18 - транспортер топливоподачи;
• К19 - конвейер шлакозолоудаления;
• К20 - вентилятор дробильного отделения;
• К21 - компрессор.

• Раздел 5. «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений"
• Подраздел 1. «Система электроснабжения»
• Книга 3. «Котельная. Система внутреннего электроснабжения»
• Подраздел 2. «Система водоснабжения»
• Книга 3. «Котельная. Внутренняя система водоснабжения»
• Подраздел 3. «Система водоотведения»
• Книга 3. «Котельная. Внутренние системы водоотведения»
• Подраздел 4. «Котельная. Отопление, вентиляция и кондиционирование воздуха, тепловые сети»
• Книга 3. «Котельная. Внутренние системы отопления, вентиляции и кондиционирования воздуха»
• Подраздел 5. «Сети связи»
• Книга 3. «Котельная. Внутренние сети связи»
• Подраздел 7. «Технологические решения»
• Книга 3. «Котельная. Тепломеханические решения»,
• Книга 4. «Котельная. Автоматизация теплотехнических процессов»,
•  за исключением части проекта «тепловые сети»

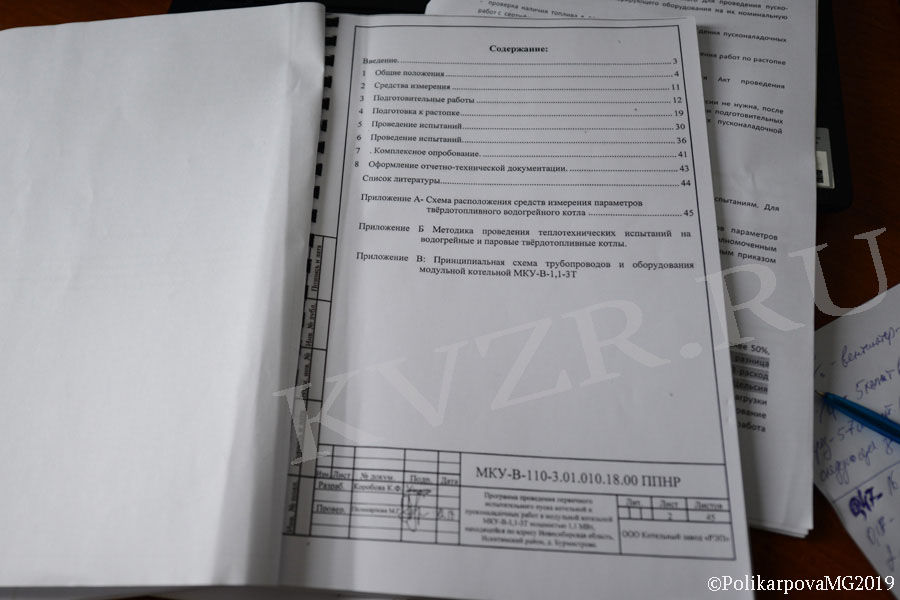

• и техническую документацию на котельную, включающую в себя:
• Паспорт;
• Руководство по эксплуатации;
• Графические приложения с отображением технической информации по котельной.

Отображение технической информации по котельной в руководстве по эксплуатации и графическом приложении объеме:

Текстовая часть:

• тепломеханические и технологические решения (ТМ);
• отопление и вентиляция (ОВ);
• внутреннее электроснабжение (ЭМО);
• комплексная автоматизация (АТМ);
• конструктивные решения (КР);
• водоснабжение и канализация (ВК);
• архитектурные решения (АР);
• Мероприятия по обеспечению пожарной безопасности, Охрана труда.

2) Графическая часть:

тепломеханические и технологические решения (ТМ);

• отопление и вентиляция (ОВ);
• водоснабжение и канализация (ВК);
• внутреннее электроснабжение (ЭМО);
• комплексная автоматизация (АТМ);
• архитектурные решения (АР);
• конструктивные решения (КР).
