Модульная котельная 2 МВт

Преимущества строительства модульной котельной 2 МВт

• возможность купить модульную котельную мощностью 2 МВт типовую или индивидуальному проекту;
• оборудование и комплектация согласовывается с заказчиком по техническому заданию, благодаря большому опыту Завода по изготовлению модульных котельных мы можем предложить самый широкий диапазон цены на модульные котельные мощностью 2 МВт, чтобы смета на строительство полностью устраивала заказчика;
• проект и производство готовой модульной котельной осуществляется в кратчайшие сроки от 30 до 60 календарных дней;
• монтаж и подключение модульной котельной осуществляется в течение 15 календарных дней;
• автономная, стационарная или пристроенная тепловая модульная котельная 2 МВт на твердом топливе позволяет многократно снизить стоимость отопления вашего помещения и быстро окупается. Возможность купить котельную в лизинг позволяет равномерно разнести капитальные затраты на строительство на срок до трех лет.

Оборудование и состав модульной котельной 2 МВт

Оборудование модульной котельной 2 МВт подбирается индивидуально согласно технического задания под конкретный объект и задачи. В таблице приведены основные варианты, которые влияют на размеры модульной котельной, стоимость и смету на строительство.

Состав обязательного оборудования готовой твердотопливной типовой модульной котельной 2 МВт, самой дешевой комплектации:

• блок модуль здания модульной котельной из металлического каркаса и сэндвич панелей с противопожарными дверями;

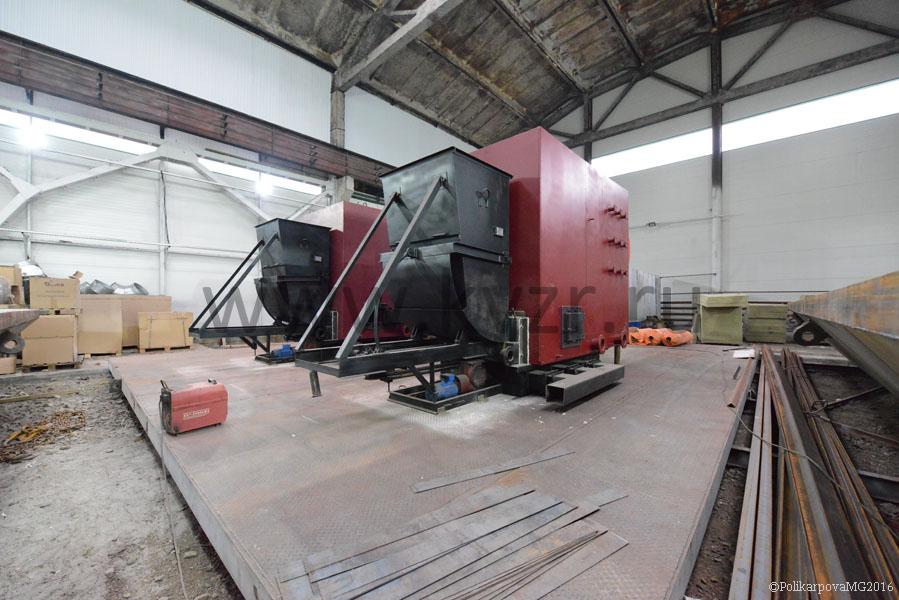

• 2 водогрейных отопительных котла КВр 1 МВт с ручной загрузкой угля для сжигания твердого топлива;
• золоуловитель, дымосос, газоходы, опоры под газоходы, изоляция;
• дымовая труба;
• вентилятор для подачи воздуха в топку котла;
• приточная вентиляция котельной с калориферами и дефлекторами;
• насосы циркуляционные и подпитки;
• хим водоподготовка типа Комплексон;
• вводно-распределительное устройство;
• щиты управления котлами, насосами, вентиляцией, частотное регулирование насосов;

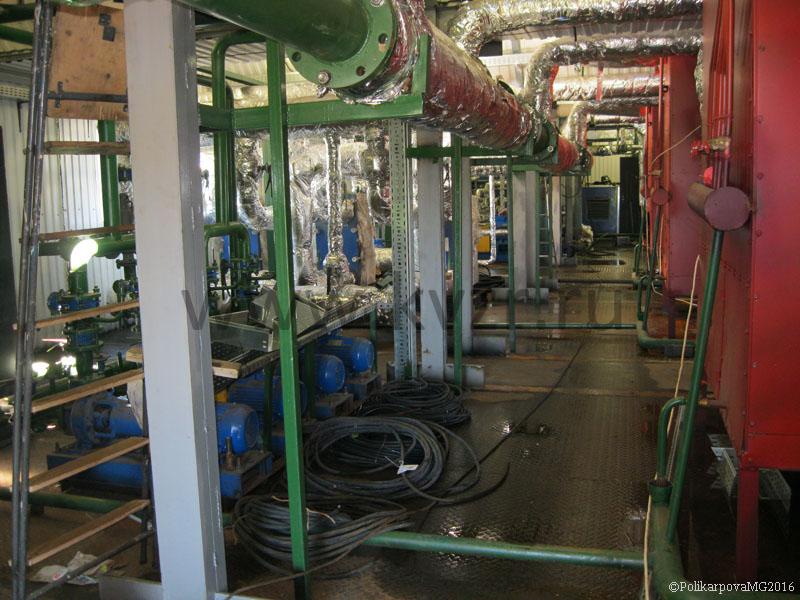

• обвязка трубопроводов котельной, контрольно измерительные приборы;
• пожарная сигнализация котельной.

Характеристики модульной котельной 2 МВт дешевой комплектации

Чертеж типовой контейнерной модульной котельной 2 МВт с 2 котлами мощностью 1 МВт на твердом топливе для отопления приведен на рисунке. При производстве модульной котельной по техническому заданию, корректируются расположение наружного оборудования котельной, места подвода теплоносителя, водоснабжения, электропитания и канализации котельной.

Промышленная котельная модульная 2 МВт с ГВС характеристики и чертеж

Чертеж модельной котельной отопления с ГВС мощностью 2 МВт приведен на рисунке. В данном типовом решении запроектировано 2 котла мощностью по 1 МВт, один работает в резерве, имеются бытовые помещения для персонала котельной и санузел, предусмотрена электрощитовая. ГВС рассчитан только на работу в отопительный сезон.

Технические характеристики модульной котельной установки 2 МВт с ГВС

ООО Котельный завод "РЭП" имеет более 10 типовых проектов модульных котельных МКУ 2 МВт, на сайте мы представили только 2, если вас заинтересовало наше предложение - звоните, мы изготовим котельную по вашему заданию. Переработка типовых проектов под индивидуальное задание производится на заводе бесплатно. Мы детально проанализируем ваши задачи на отопление и ГВС и предложим вам самый оптимальный вариант по комплектации. Цена модульной котельной 2 МВт зависит от наличия ГВС, бытовых помещений, резервирования основного и вспомогательного оборудования, режима работы, характеристик автоматики и многих других праметров. При согласовании технического задания, мы предложим вам самый дешевый вариант, удовлетворяющие ваши потребности и соответсвующий всем требованиям ГОСт и СП.

Описание модульной котельной установки МКУ 2 МВт

• Водогрейная котельная модульная 2 МВт на твердом топливе рассчитана на устойчивую работу при воздействии температуры окружающего воздуха от -50 °C до +50 °C и относительной влажности до 90 %.
• Твердотопливная модульная котельная 0.4 в зависимости от проекта может быть выполнена по одноконтурной либо двухконтурной схеме, с установкой пластинчатых теплообменников.
• В соответствии с категорией котельной производится резервирование котельного и вспомогательного оборудования.
• Регулирование теплопроизводительности котельной осуществляется включением - отключением водогрейных котлов, изменением расхода топлива.
• Сетевая вода системы отопления через обратную линию поступает в котельную через грязевой фильтр. Сетевыми насосами вода подаётся в водогрейные котлы, в которых происходит её нагрев и далее подаётся потребителю. Параметры теплоносителя 70-95 °C. Подпитка сети осуществляется исходной водой при падении давления в обратной линии и прекращается при повышении давления до 0.3 МПа. Для подпитки используется исходная вода с температурой +5 - +10 °С, давлением не менее 0.3 МПа. Для исключения перебоев в водоснабжении возможна поставка бака резерва исходной или подпиточной воды. В случае выполнения котельной по двухконтурной схеме устанавливается дополнительная группа насосов котлового контура.
• Водоподготовка модульной тепловой котельной 2 МВт может осуществляться различными способами, в зависимости от качества исходной воды. Для предварительной очистки воды от механических примесей, взвешенных абразивных частиц и защиты оборудования вода в модульную котельную подаётся через грязевой фильтр.
• Отопление котельного зала модульной котельной обеспечивается тепловыделениями от котлов, газоходов, трубопроводов. Отопление бытовых помещений производится водяными радиаторами.
• Вентилирование помещений модульной котельной производится системой приточно-вытяжной вентиляции с механическим побуждением. Удаление избытка воздуха из помещения производится через дефлекторы, установленные на крыше здания котельной.
• В соответствии с проектом котельная модульного типа мощностью 2 МВт оборудуется внутренними сетями хозяйственно-питьевого холодного, горячего водопроводов, бытовой и производственной канализацией, и системой отопления. Для обеспечения хозяйственно-бытовых нужд в помещении котельного зала установлена сантехническая мойка с подводом холодной и горячей воды. Возможно устройство сантехнического узла.

• Водоснабжение здания модульной котельной предусмотрено от проектируемого ввода холодной воды от наружной сети хозяйственно-питьевого водопровода предприятия.
• Для контроля расхода исходной воды на вводе холодной воды установлен расходомер. На вводе электропитания установлен электросчётчик. На выходе теплоносителя из котельной предусмотрена установка теплосчетчика.
• Степень автоматизации котельной выполняется в соответствии с проектом модульной котельной. Возможна регулировка насосного и тягодутьевого оборудования частотными приводами.

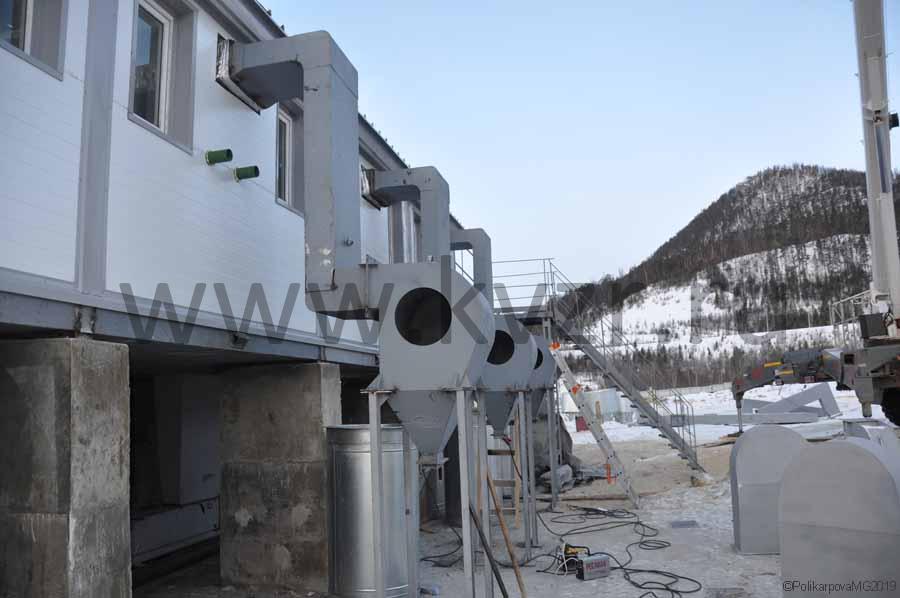

• Для очистки дымовых газов устанавливаются золоуловители ЗУ. Для рассеивания продуктов сгорания угольного топлива в модульной котельной предусмотрена дымовая труба на растяжках, либо самонесущая.

Эксплуатация блочно модульной котельной 2 МВт на твердом топливе

Подача топлива в помещение модульной котельной выполняется ручным способом с применением ручной тележки. Подача топлива в топки котлов выполняется так же ручным способом.

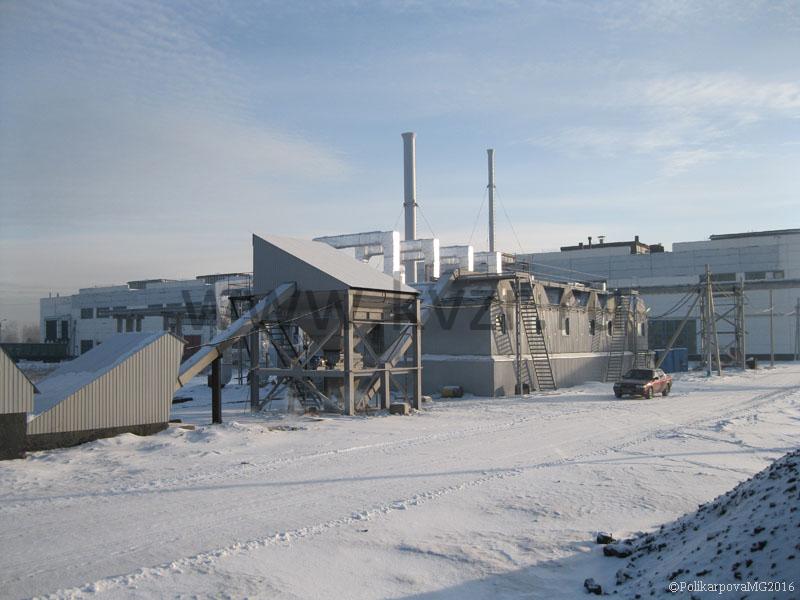

Модульная промышленная котельная 2 МВт может быть укомплектована угольным складом наружного расположения.

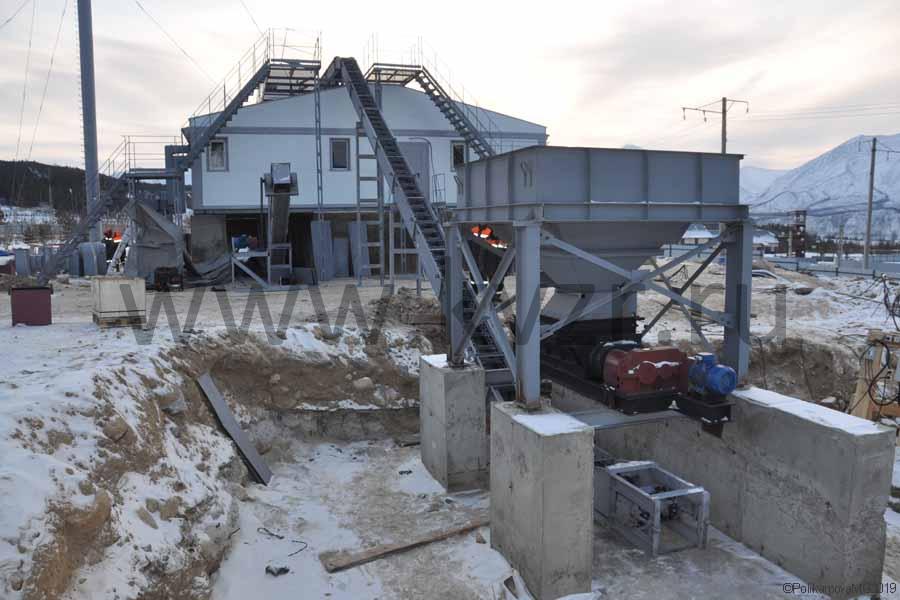

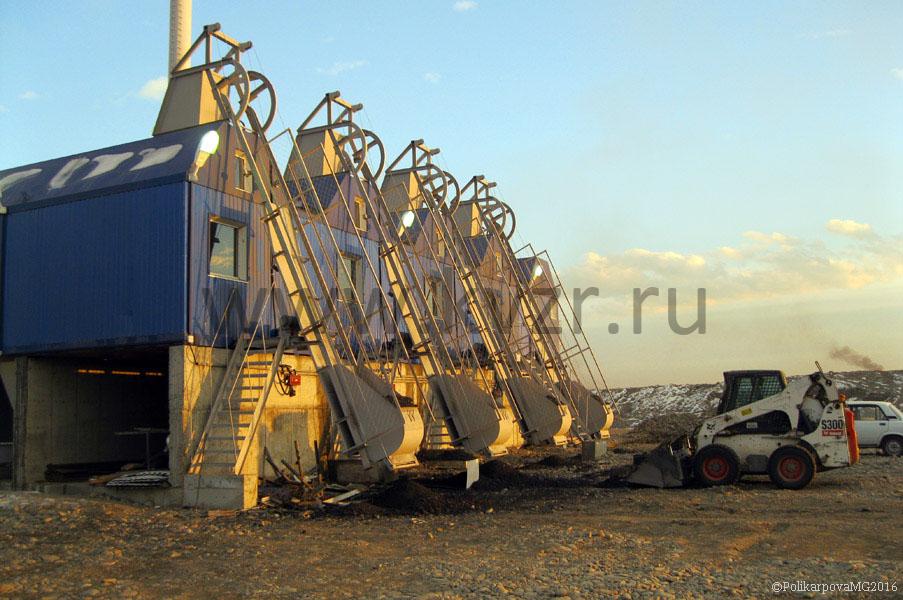

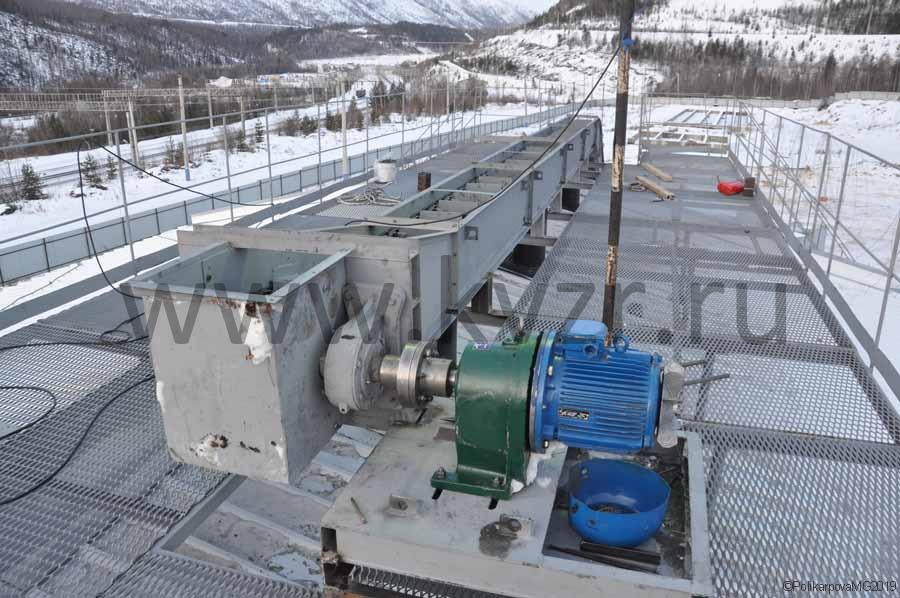

Для облегчения подачи топлива в котельный зал возможна поставка котельной модульного типа 2 МВт с угольным бункером. Загрузка угля в бункер выполняется грейфером или иным механическим способом.

Шлакозолоудаление из топок котлов и помещения котельной выполняется ручным способом.

Монтаж модульной котельной 2 МВт

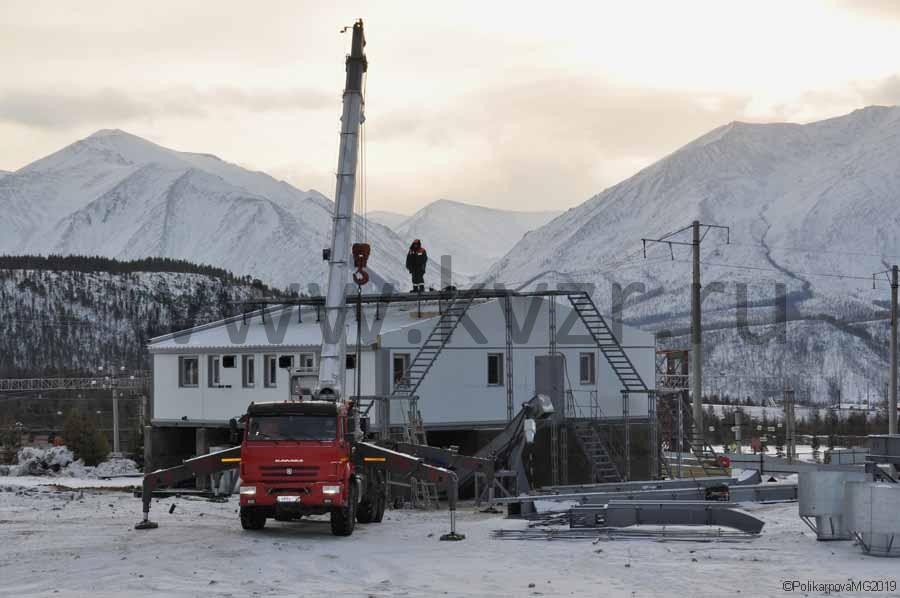

Блочно модульная котельная установка МКУ 2 МВт поставляется транспортабельными блок модулями максимальной заводской готовности. Оборудование котельной установлено и обвязано в пределах каждого модуля. При этом оборудование и коммуникации не демонтируют, это позволяет сразу смонтировать котельную на фундамент и приступать к эксплуатации. Блок контейнера на время перевозки зашит фальш-стеной из металла - это исключает хищение дорогостоящего оборудования.

На месте монтажа блоки модульной котельной стыкуются в одно здание с помощью болтовых соединений, стыкуются трубопроводы, электрика и разъемы комплекта контрольно-измерительных приборов и автоматики. Производится установка дымовой трубы и газоходов, подводятся коммуникации (электричество, канализация, вода).

Документация на модульную котельную установку 2 МВт

• паспорт модульной котельной установки;
• паспорта на входящее в состав котельно-вспомогательное оборудование;
• технические описания и инструкции по монтажу и эксплуатации модульной котельной;
• проектная документация к модульной котельной выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию»
• упаковочные листы;
• сертификат на здание модульной котельной и все оборудование из комплекта поставки;
• схемы строповки.
