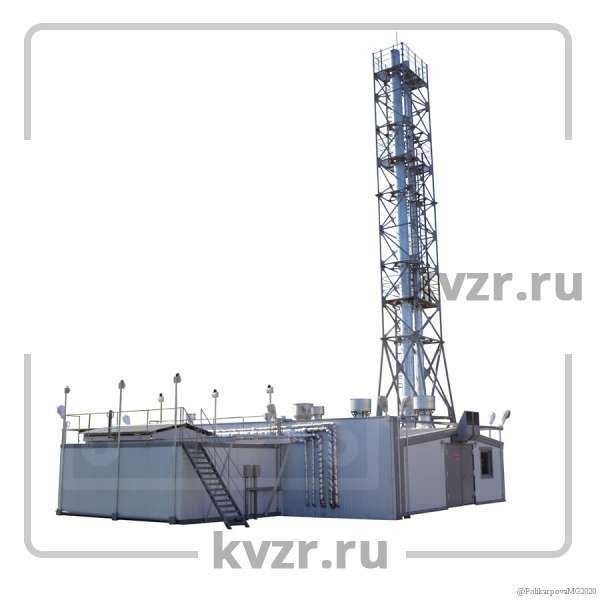

Модульная котельная 1.8 МВт

Преимущества строительства модульной котельной 1.8 МВт

• возможность купить модульную котельную мощностью 1.8 МВт типовую или индивидуальному проекту;
• оборудование и комплектация согласовывается с заказчиком по техническому заданию, благодаря большому опыту Завода по изготовлению модульных котельных мы можем предложить самый широкий диапазон цены на модульные котельные мощностью 1.8 МВт, чтобы смета на строительство полностью устраивала заказчика;
• проект и производство готовой модульной котельной осуществляется в кратчайшие сроки от 30 до 60 календарных дней;
• монтаж и подключение модульной котельной осуществляется в течение 15 календарных дней;
• автономная, стационарная или пристроенная тепловая модульная котельная 1.8 МВт на твердом топливе позволяет многократно снизить стоимость отопления вашего помещения и быстро окупается. Возможность купить котельную в лизинг позволяет равномерно разнести капитальные затраты на строительство на срок до трех лет.

Оборудование и состав модульной котельной 1.8 МВт

Оборудование модульной котельной 1.8 МВт подбирается индивидуально согласно технического задания под конкретный объект и задачи. В таблице приведены основные варианты, которые влияют на размеры модульной котельной, стоимость и смету на строительство.

Состав обязательного оборудования готовой твердотопливной типовой модульной котельной 1.8 МВт, самой дешевой комплектации:

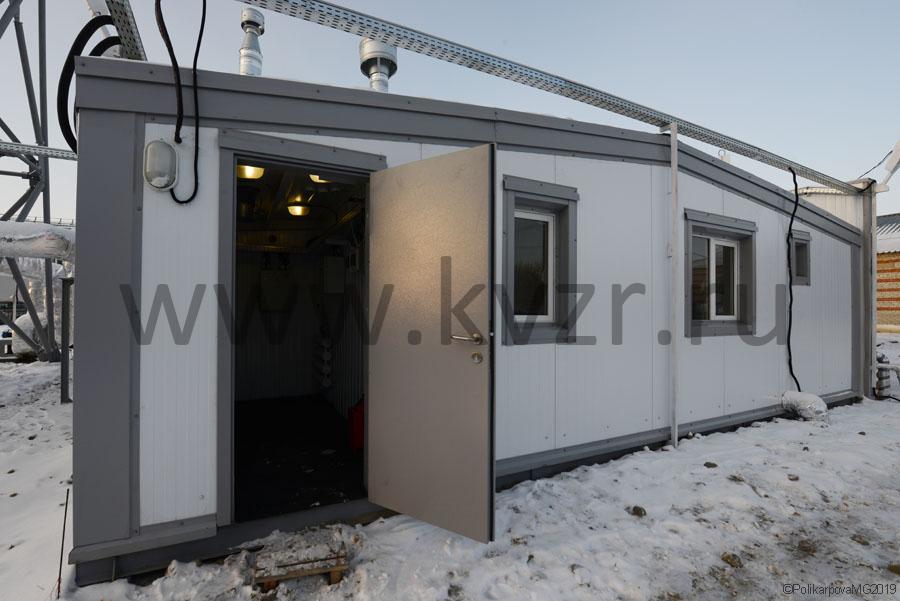

• блок модуль здания модульной котельной из металлического каркаса и сэндвич панелей с противопожарными дверями;

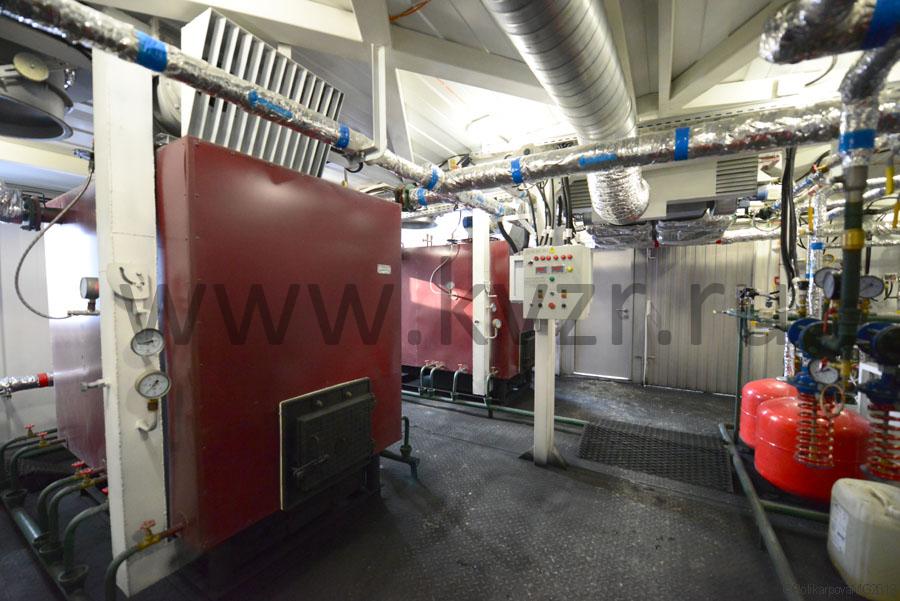

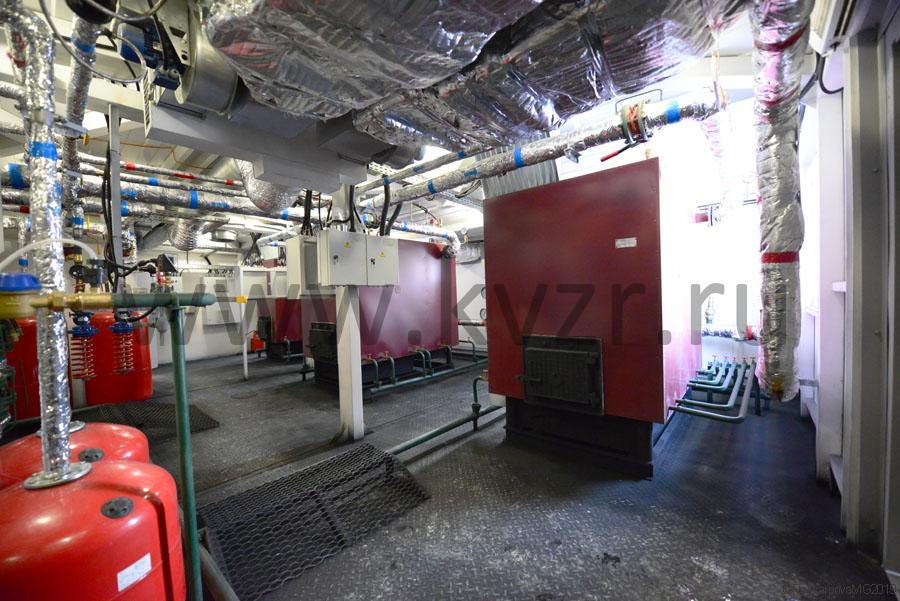

• 2 водогрейных отопительных котла КВр 0.9 МВт с ручной загрузкой угля для сжигания твердого топлива;
• золоуловитель, дымосос, газоходы, опоры под газоходы, изоляция;
• дымовая труба;
• вентилятор для подачи воздуха в топку котла;
• приточная вентиляция котельной с калориферами и дефлекторами;
• насосы циркуляционные и подпитки;
• хим водоподготовка типа Комплексон;
• вводно-распределительное устройство;

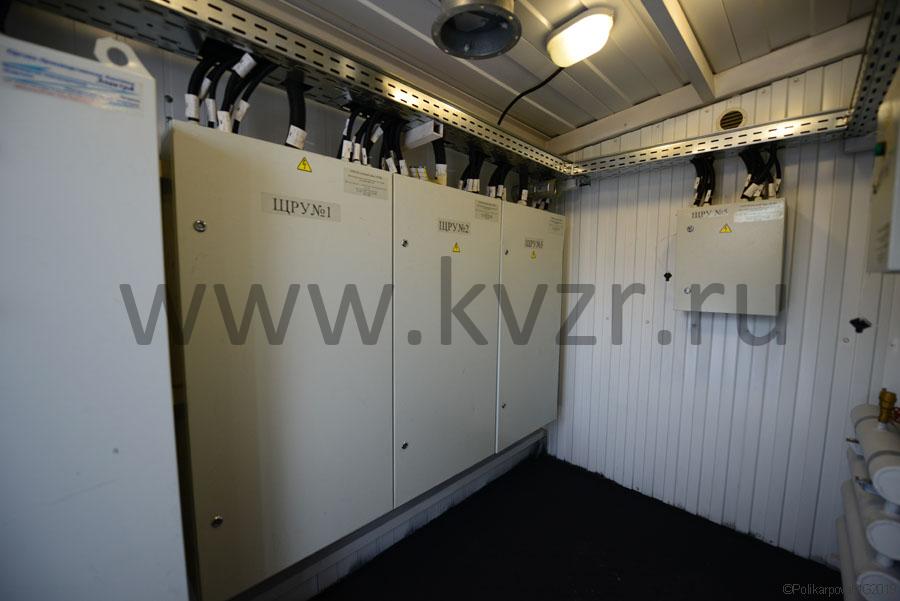

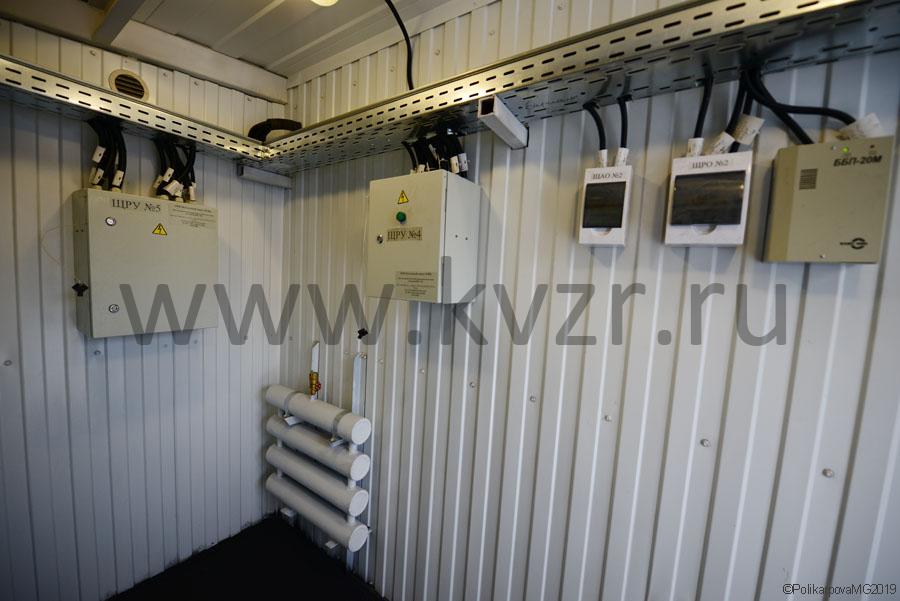

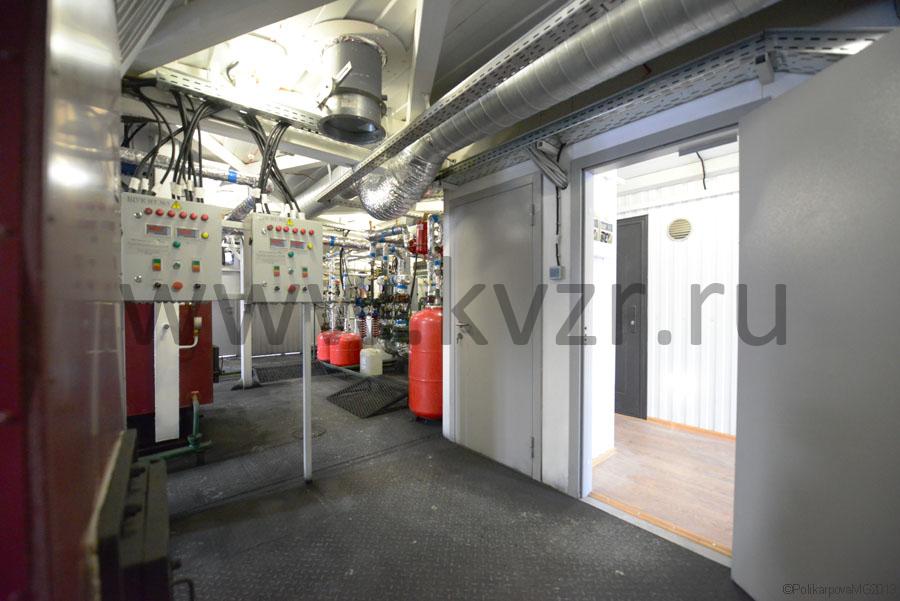

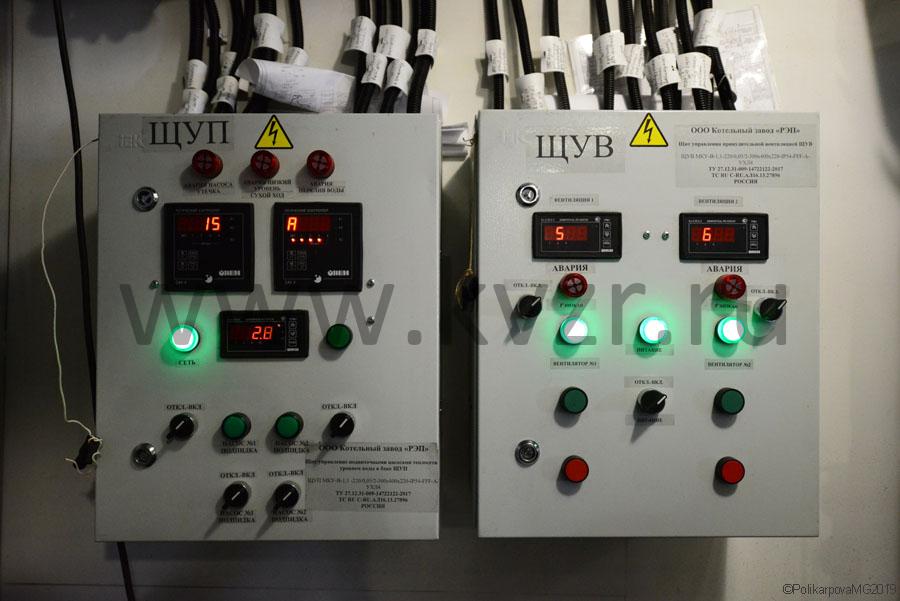

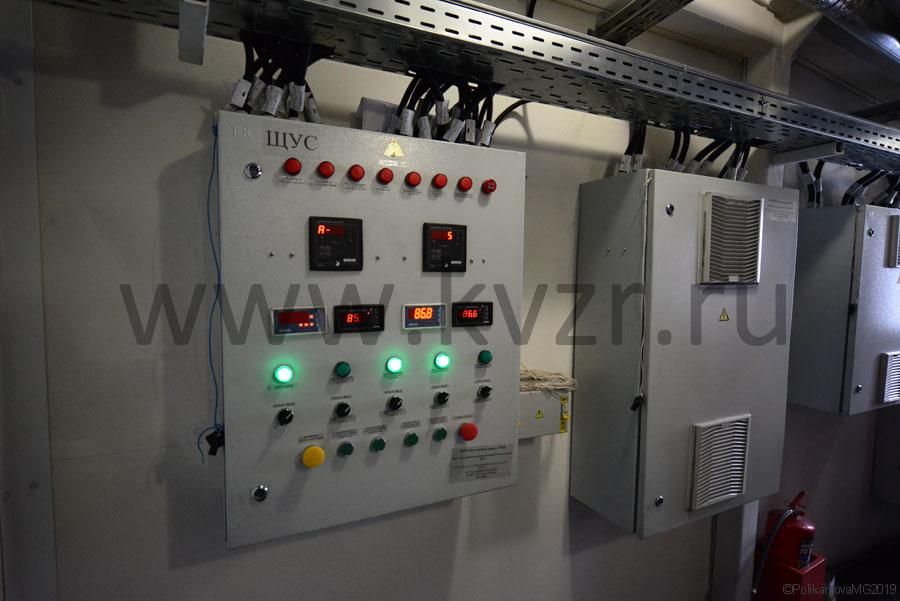

• щиты управления котлами, насосами, вентиляцией, частотное регулирование насосов;

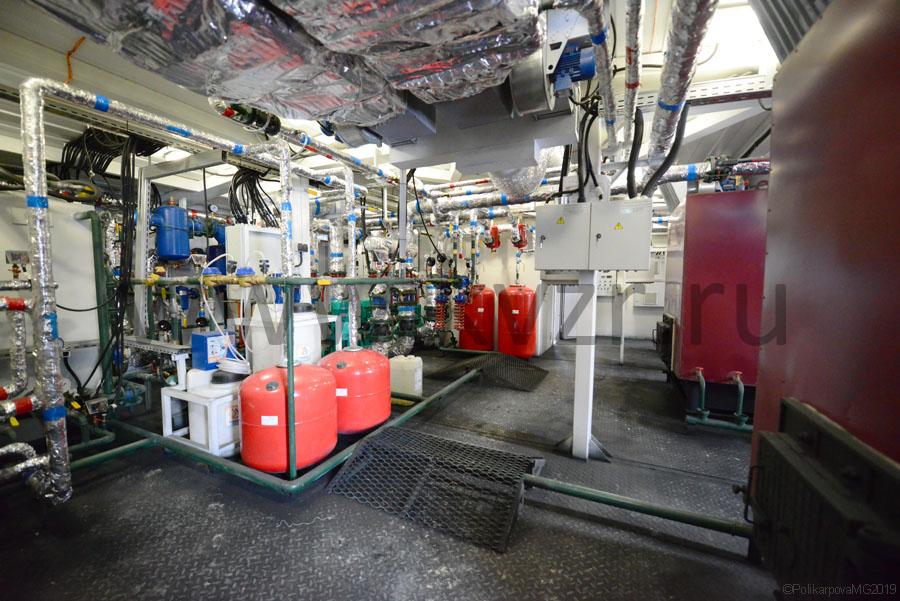

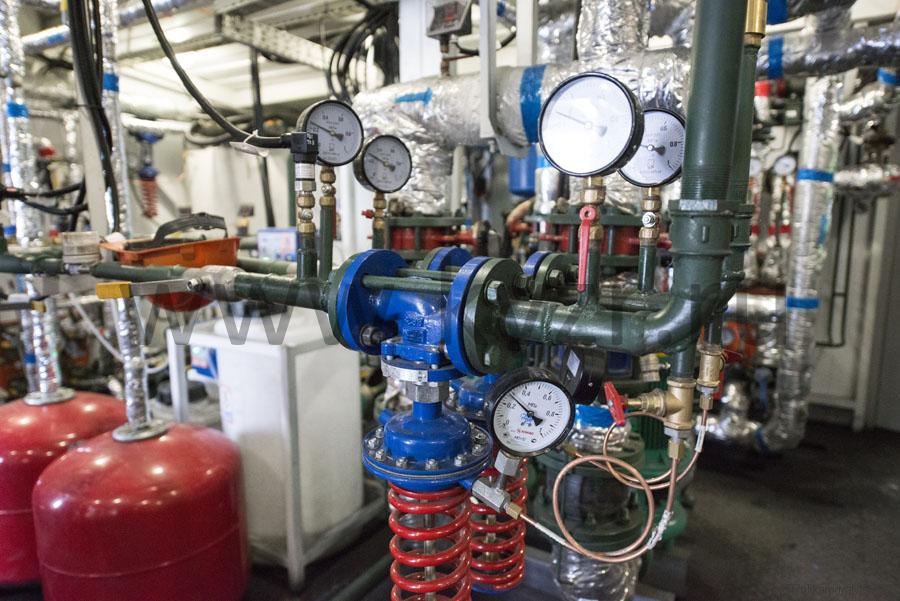

• обвязка трубопроводов котельной, контрольно измерительные приборы;
• пожарная сигнализация котельной.

Характеристики модульной котельной 1.8 МВт дешевой комплектации

Чертеж типовой контейнерной модульной котельной 1.8 МВт с 2 котлами мощностью 0.9 МВт на твердом топливе для отопления приведен на рисунке. При производстве модульной котельной по техническому заданию, корректируются расположение наружного оборудования котельной, места подвода теплоносителя, водоснабжения, электропитания и канализации котельной.

Промышленная котельная модульная 1.8 МВт с ГВС характеристики и чертеж

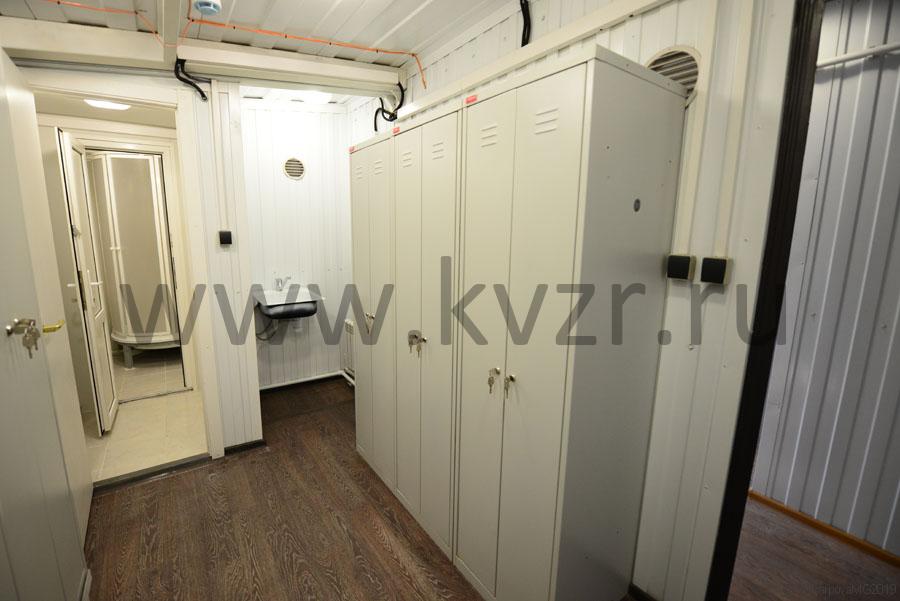

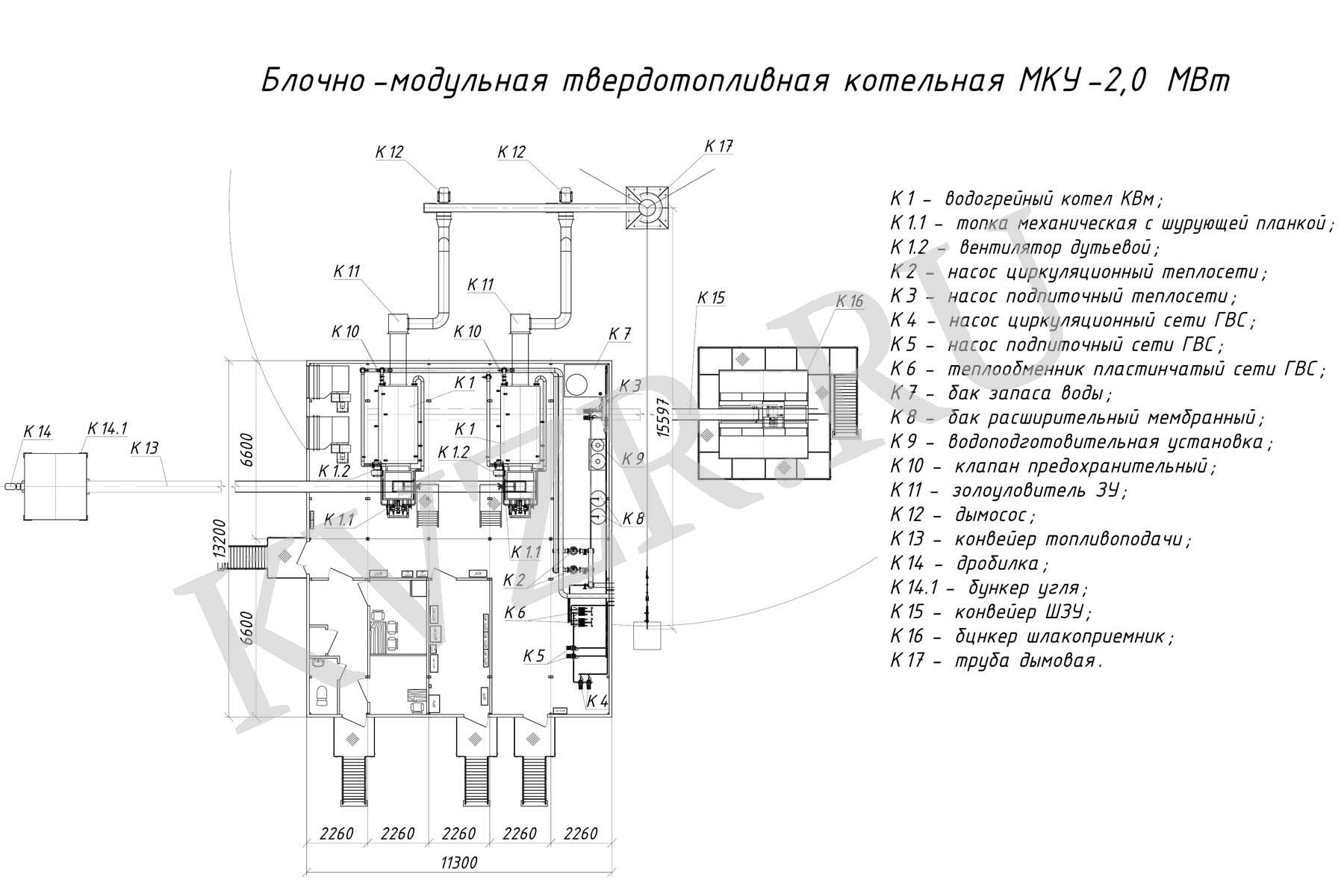

Чертеж модельной котельной отопления с ГВС мощностью 1.8 МВт приведен на рисунке. В данном типовом решении запроектировано 2 котла мощностью по 0.9 МВт, один работает в резерве, имеются бытовые помещения для персонала котельной и санузел, предусмотрена электрощитовая. ГВС рассчитан только на работу в отопительный сезон.

Технические характеристики модульной котельной установки 1.8 МВт с ГВС

ООО Котельный завод "РЭП" имеет более 10 типовых проектов модульных котельных МКУ 1.8 МВт, на сайте мы представили только 2, если вас заинтересовало наше предложение - звоните, мы изготовим котельную по вашему заданию. Переработка типовых проектов под индивидуальное задание производится на заводе бесплатно. Мы детально проанализируем ваши задачи на отопление и ГВС и предложим вам самый оптимальный вариант по комплектации. Цена модульной котельной 1.8 МВт зависит от наличия ГВС, бытовых помещений, резервирования основного и вспомогательного оборудования, режима работы, характеристик автоматики и многих других праметров. При согласовании технического задания, мы предложим вам самый дешевый вариант, удовлетворяющие ваши потребности и соответсвующий всем требованиям ГОСт и СП.

Описание модульной котельной установки МКУ 1.8 МВт

• Водогрейная котельная модульная 1.8 МВт на твердом топливе рассчитана на устойчивую работу при воздействии температуры окружающего воздуха от -50 °C до +50 °C и относительной влажности до 90 %.
• Твердотопливная модульная котельная 0.4 в зависимости от проекта может быть выполнена по одноконтурной либо двухконтурной схеме, с установкой пластинчатых теплообменников.
• В соответствии с категорией котельной производится резервирование котельного и вспомогательного оборудования.
• Регулирование теплопроизводительности котельной осуществляется включением - отключением водогрейных котлов, изменением расхода топлива.
• Сетевая вода системы отопления через обратную линию поступает в котельную через грязевой фильтр. Сетевыми насосами вода подаётся в водогрейные котлы, в которых происходит её нагрев и далее подаётся потребителю. Параметры теплоносителя 70-95 °C. Подпитка сети осуществляется исходной водой при падении давления в обратной линии и прекращается при повышении давления до 0.3 МПа. Для подпитки используется исходная вода с температурой +5 - +10 °С, давлением не менее 0.3 МПа. Для исключения перебоев в водоснабжении возможна поставка бака резерва исходной или подпиточной воды. В случае выполнения котельной по двухконтурной схеме устанавливается дополнительная группа насосов котлового контура.
• Водоподготовка модульной тепловой котельной 1.8 МВт может осуществляться различными способами, в зависимости от качества исходной воды. Для предварительной очистки воды от механических примесей, взвешенных абразивных частиц и защиты оборудования вода в модульную котельную подаётся через грязевой фильтр.
• Отопление котельного зала модульной котельной обеспечивается тепловыделениями от котлов, газоходов, трубопроводов. Отопление бытовых помещений производится водяными радиаторами.
• Вентилирование помещений модульной котельной производится системой приточно-вытяжной вентиляции с механическим побуждением. Удаление избытка воздуха из помещения производится через дефлекторы, установленные на крыше здания котельной.

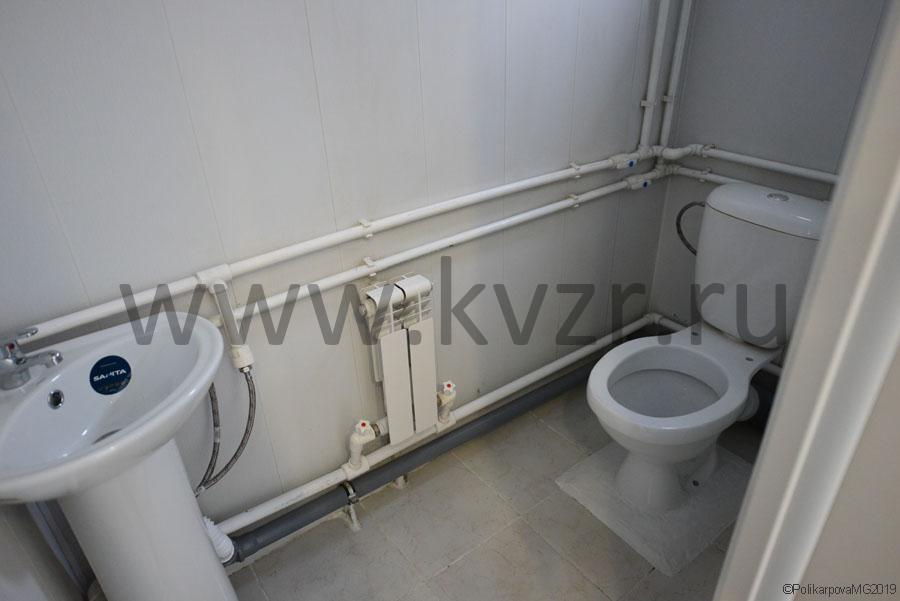

• В соответствии с проектом котельная модульного типа мощностью 1.8 МВт оборудуется внутренними сетями хозяйственно-питьевого холодного, горячего водопроводов, бытовой и производственной канализацией, и системой отопления. Для обеспечения хозяйственно-бытовых нужд в помещении котельного зала установлена сантехническая мойка с подводом холодной и горячей воды. Возможно устройство сантехнического узла.

• Водоснабжение здания модульной котельной предусмотрено от проектируемого ввода холодной воды от наружной сети хозяйственно-питьевого водопровода предприятия.
• Для контроля расхода исходной воды на вводе холодной воды установлен расходомер. На вводе электропитания установлен электросчётчик. На выходе теплоносителя из котельной предусмотрена установка теплосчетчика.
• Степень автоматизации котельной выполняется в соответствии с проектом модульной котельной. Возможна регулировка насосного и тягодутьевого оборудования частотными приводами.

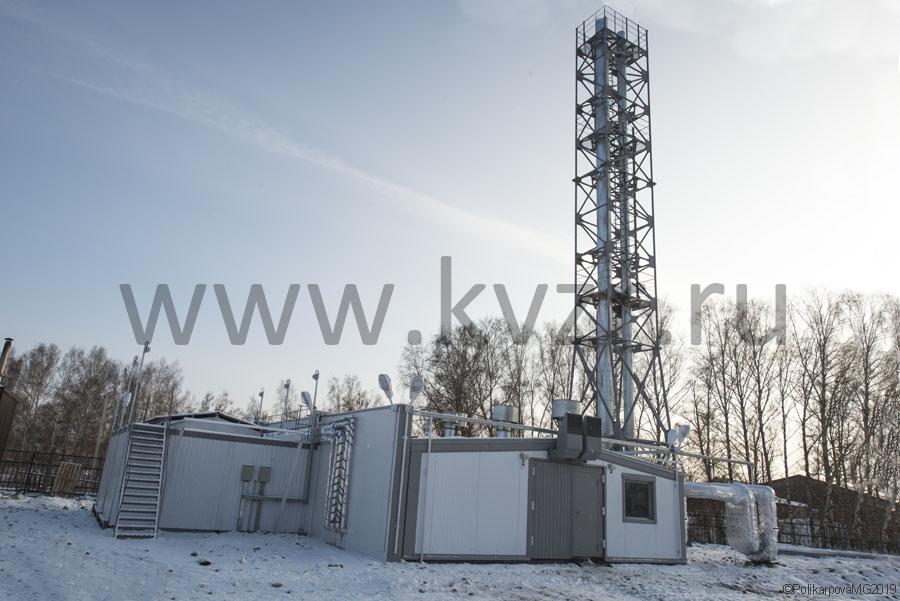

• Для очистки дымовых газов устанавливаются золоуловители ЗУ. Для рассеивания продуктов сгорания угольного топлива в модульной котельной предусмотрена дымовая труба на растяжках, либо самонесущая.

Эксплуатация блочно модульной котельной 1.8 МВт на твердом топливе

Подача топлива в помещение модульной котельной выполняется ручным способом с применением ручной тележки. Подача топлива в топки котлов выполняется так же ручным способом.

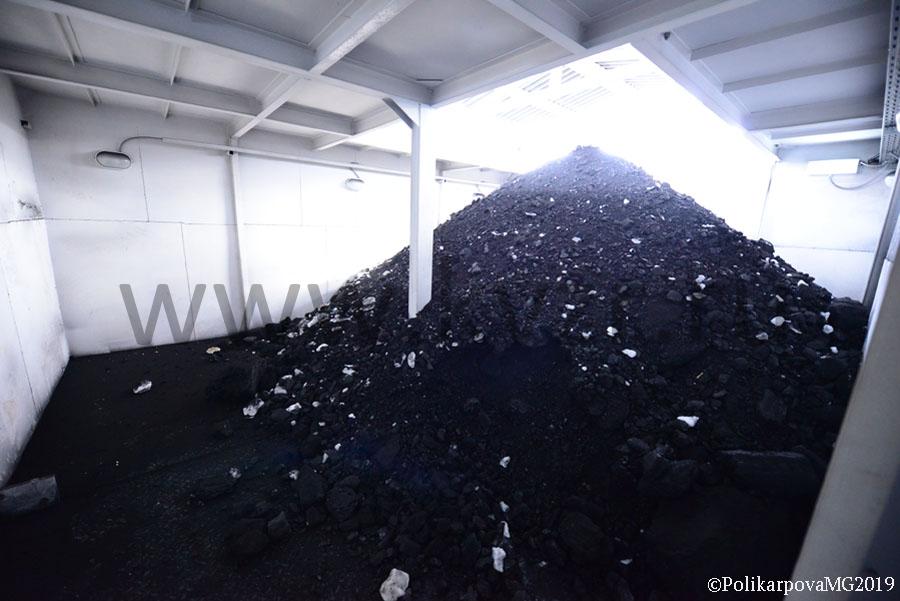

Модульная промышленная котельная 1.8 МВт может быть укомплектована угольным складом наружного расположения.

Для облегчения подачи топлива в котельный зал возможна поставка котельной модульного типа 1.8 МВт с угольным бункером. Загрузка угля в бункер выполняется грейфером или иным механическим способом.

Шлакозолоудаление из топок котлов и помещения котельной выполняется ручным способом.

Монтаж модульной котельной 1.8 МВт

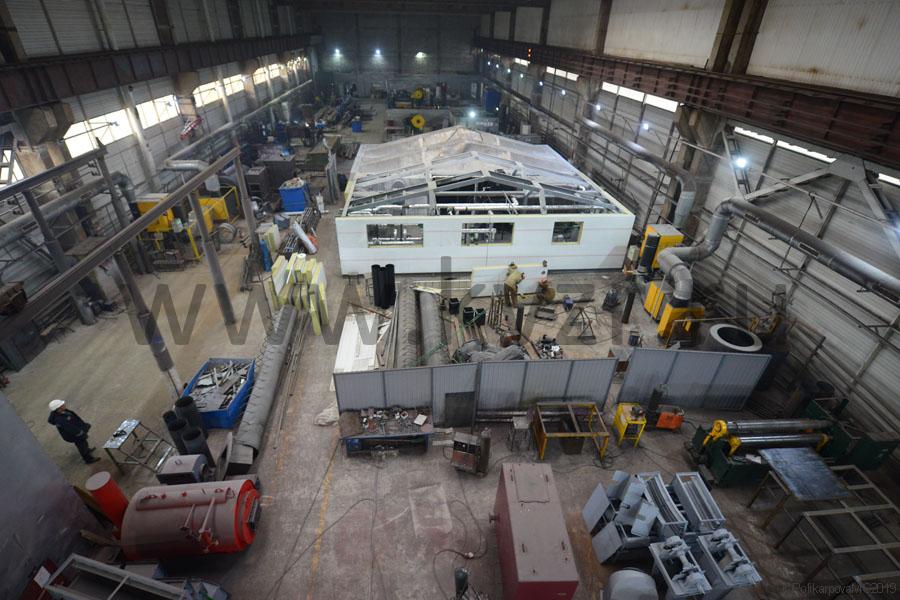

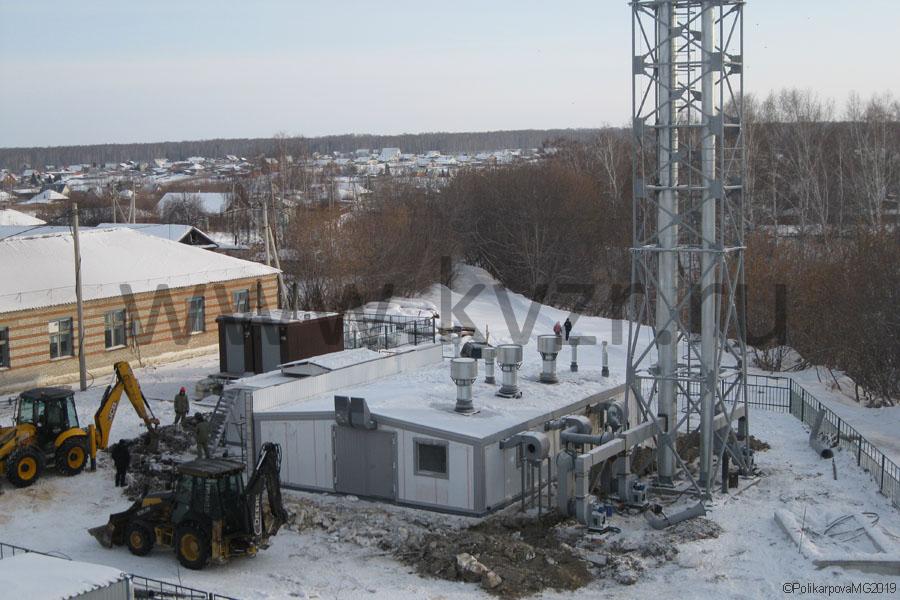

Блочно модульная котельная установка МКУ 1.8 МВт поставляется транспортабельными блок модулями максимальной заводской готовности. Оборудование котельной установлено и обвязано в пределах каждого модуля. При этом оборудование и коммуникации не демонтируют, это позволяет сразу смонтировать котельную на фундамент и приступать к эксплуатации. Блок контейнера на время перевозки зашит фальш-стеной из металла - это исключает хищение дорогостоящего оборудования.

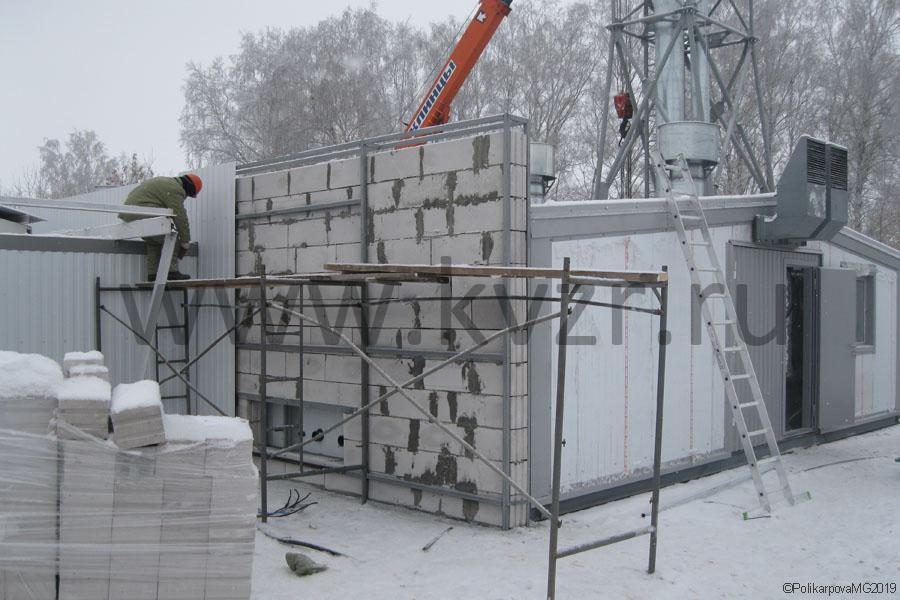

На месте монтажа блоки модульной котельной стыкуются в одно здание с помощью болтовых соединений, стыкуются трубопроводы, электрика и разъемы комплекта контрольно-измерительных приборов и автоматики. Производится установка дымовой трубы и газоходов, подводятся коммуникации (электричество, канализация, вода).

Документация на модульную котельную установку 1.8 МВт

• паспорт модульной котельной установки;
• паспорта на входящее в состав котельно-вспомогательное оборудование;
• технические описания и инструкции по монтажу и эксплуатации модульной котельной;
• проектная документация к модульной котельной выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию»
• упаковочные листы;
• сертификат на здание модульной котельной и все оборудование из комплекта поставки;
• схемы строповки.
