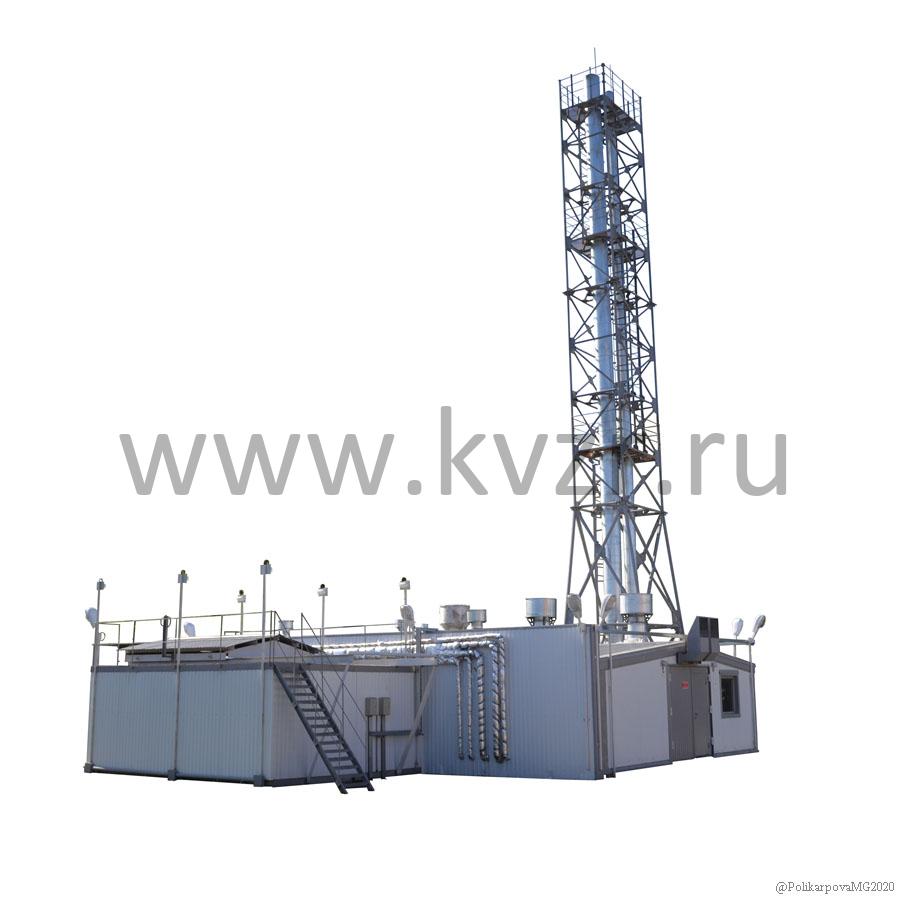

Модульная котельная на 12 мВт
Водогрейная модульная котельная установка МКУ мощностью 12 мВт на твердом топливе угле
В наличии на складе: CITY_USER.
Удобно оплатьть
Мы работаем со многими платежными системами - удобно оплачивать котельное оборудование
Удобная доставка
Мы доставим нашу продукцию в любую точку РФ
География поставки
CITY_USER
Посетите наш
youtube канал

Модульная котельная установка 12 МВт на твердом топливе

Производство промышленной модульной котельной 12 МВт угольной с механическими котлами ТШПМ, автоматизированной системой топливоподачи и шлакоудаления.

Сопутствующие товары
В избранное
Сравнить
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Проектирование котельной
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Угольный склад Угольный склад
2 000 000p
Купить В 1 клик
В избранное
Сравнить
Угольный склад
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти

Технические характеристики.

Тип котельной Водогрейная
Тепловая мощность, кВт 12000
КПД, не менее, % 80
Номинальная теплопроизводительность МКУ, Гкал 12
Вид топлива Уголь
Температура дымовых газов, не более, °C 200
Топливоподача, шлакоудаление Ручные, механические
Котел КВм-3,0 Котел КВм-3,0
Количество: 1 штука
Насосы Wilo Насосы Wilo
Количество: 1 штука
Дымовая труба 1000 Дымовая труба 1000
Количество: 1 штука
Дымосос 6,3/1500 Дымосос 6,3/1500
Количество: 1 штука
Золоуловитель ЗУ 1,1 Золоуловитель ЗУ 1,1
Количество: 1 штука
Золошлакоудаление УСШ Золошлакоудаление УСШ
Количество: 1 штука
Топливоподача Топливоподача
Количество: 1 штука
Котел КВм-3,0 Котел КВм-3,0
2 337 550p
Купить В 1 клик
В избранное
Сравнить
Водогрейный твердотопливный котел КВм-3,0 под топку ЗП РПК, ТШПМ, ТЛПХ или ТЛЗМ мощностью 3,0 МВт (2.6 Гкал), предназначен для получения воды температурой 115 до °С давлением до 0,6 МПа. Отапливаемая площадь 26000 м².
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Дымосос 3,5/1500 Дымосос 3,5/1500
48 100p
Купить В 1 клик
В избранное
Сравнить
Дымососы ДН 3,5/1000 предназначены для отсасывания дымовых газов из топок пылеугольных и газомазутных паровых и водогрейных котлов.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Топливоподача Топливоподача
1 200 000p
Купить В 1 клик
В избранное
Сравнить
Топливоподачи скребкового и ленточного типа применяются в механизированных котельных с паровыми и водогрейными котлами для перемещения топлива в топливный бункер котлов. СТОИМОСТЬ УКАЗАНА ЗА ПОГОННЫЙ МЕТР.
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Шлакоудаление в котельных, скребковые транспортеры шлакоудаления, бункеры, каталог
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
3D - тур по модульной котельной

Цены на модульные котельные установки ПРАЙСЫ

Опросный лист на блочно модульную котельную 12 МВт

Преимущества строительства модульной котельной 12 мВт

  • возможность купить модульную котельную мощностью 12 мВт автоматизированную типовую или индивидуальному проекту;
  • оборудование и комплектация согласовывается с заказчиком по техническому заданию, благодаря большому опыту Завода по изготовлению модульных котельных мы можем предложить самый широкий диапазон цены на модульные котельные мощностью 12 мВт, чтобы смета на строительство полностью устраивала заказчика;
  • проект и производство готовой модульной котельной осуществляется в кратчайшие сроки от 30 до 60 календарных дней;
  • монтаж и подключение модульной котельной осуществляется в течение 15 календарных дней;
  • автономная, стационарная или пристроенная тепловая модульная котельная 12 мВт на твердом топливе позволяет многократно снизить стоимость отопления вашего помещения и быстро окупается. Возможность купить котельную в лизинг позволяет равномерно разнести капитальные затраты на строительство на срок до трех лет.

Модульная котельная 12 МВт

Оборудование и состав автоматизированной модульной котельной 12 мВт

Оборудование модульной котельной 12 мВт подбирается индивидуально согласно технического задания под конкретный объект и задачи. В таблице приведены основные варианты, которые влияют на размеры модульной котельной, стоимость и смету на строительство.

Количество котлов в модуле и резервирование оборудования - Влияет на размеры котельной и комплектацию вспомогательным оборудованием.
Необходимость подготовки горячей воды - Увеличивает количество насосов, добавляет теплообменники, усложняет и удорожает автоматизацию котельной.
Необходимость работы котельной в летний период для ГВС объекта - Чаще всего требуется устанавливать дополнительный котел для работы в летний период, мощностью отличной от требуемой на отопление и равной расходу ГВС.
Степень автоматизации котельной - Влияет на стоимость автоматики.
Наличие бытовых помещений - Увеличивает размеры модульной котельной и стоимость, можно сократить объем помещений в случае их наличия в отапливаемом объекте.
Отсутствие на объекте возможности соблюдения противопожарных расстояний при установке котельной - Для соблюдения противопожарных норм, возможно потребуется установка противопожарной стены.

Состав обязательного оборудования готовой твердотопливной типовой модульной котельной 12 мВт, самой простой комплектации:

  • блок модуль здания модульной котельной из металлического каркаса и сэндвич панелей с противопожарными дверями;
  • 4 водогрейных отопительных котла КВм 3.0 МВт с ТШПМ с автоматической загрузкой угля для сжигания твердого топлива;
  • золоуловитель, дымосос, газоходы, опоры под газоходы, изоляция;
  • дымовая труба;
  • вентилятор для подачи воздуха в топку котла;
  • приточная вентиляция котельной с калориферами и дефлекторами;
  • насосы циркуляционные и подпитки;
  • хим водоподготовка типа Комплексон;
  • вводно-распределительное устройство;
  • щиты управления котлами, насосами, вентиляцией, частотное регулирование насосов;
  • система топливоподачи трансопртер топлва ТС-2-30;
  • система шлакозолоудаления транспортер шлакоудаления ТС 2-30;
  • дробилка ВДП-15 с бункером (может быть исключено, при работе на сортированных углях);
  • бункер шлака (может быть исключено, при решении выгружать шлак в отвал);
  • обвязка трубопроводов котельной, контрольно измерительные приборы;
  • пожарная сигнализация котельной.

Модульная котельная 12 МВт на твердом топливе

Характеристики модульной котельной 12 мВт минимальной комплектации

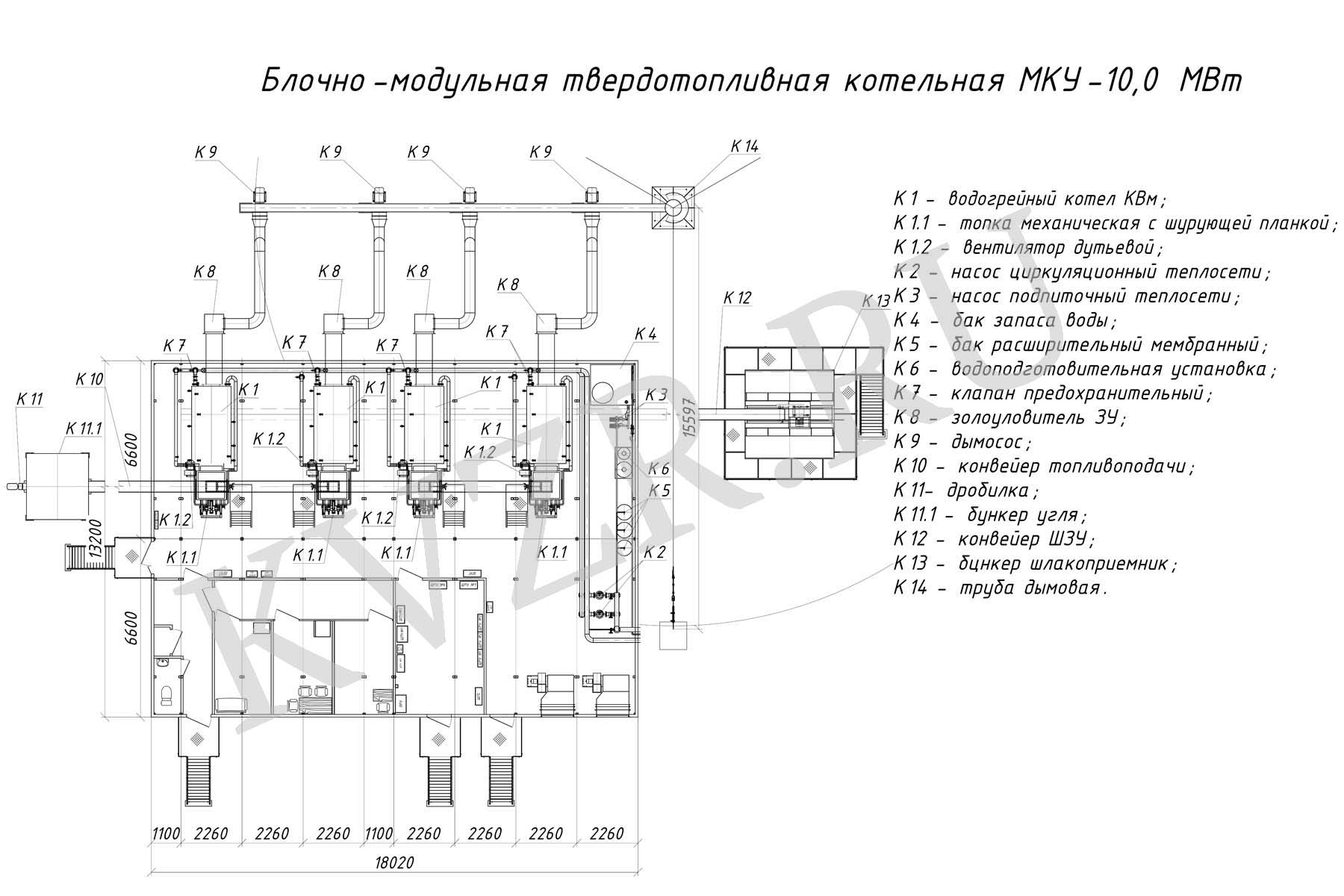

Чертеж типовой контейнерной автоматической модульной котельной 12 мВт на твердом топливе для отопления приведен на рисунке. При производстве модульной котельной по техническому заданию, корректируются расположение наружного оборудования котельной, места подвода теплоносителя, водоснабжения, электропитания и канализации котельной.

модульная котельная 12 МВт чертеж

Наименование Модульная котельная 12 мВт без ГВС
Тип котельной по типу теплоносителя Водогрейная
Общая установленная тепловая мощность, МВт 12
Категория котельной по надежности теплоснабжения II
Расчетная тепловая мощность котельной, МВт 12
Установленные котлы, марка КВм-3.0
Количество котлов 4
Наличие ГВС (подогрев воды для горячего водоснабжения) Нет
Наличие бытовых помещений Да
Вид топлива, основной Твердое топливо, каменный и бурый уголь
Расход топлива расчетный, кг/ч 2376
КПД не менее, % 80
Диапазон регулирования, % 25-107
Температура исходной воды, не менее С° 5
Температура перед котлом, не менее С° 70
Температура на выходе из котельной в тепловые сети, не более С° 95
Температура на выходе из котельной в тепловую сеть ГВС, не более С° В котельной не подготавливается
Максимальное рабочее давление воды, не более МПа 0.6
Исходная вода из хозяйственно питьевого водопровода: давление на входе в котельную, МПА, не менее 0.1
Расход исходной воды, т/ч, не более 33
Расход подпиточной воды, т/ч, не более 32
Время растопки, ч., не более 1
Напряжение присоединяемой электросети, В 380/220
Установленная мощность электроприемников, кВт (точный расчет после проектирования) 245,2
Рабочая мощность электроприемников, кВт (точный расчет после проектирования) 195,35
Время срабатывания защитных устройств, с, не более 2
Категория котельной по надежности электроснабжения I
Габариты здания котельной в рабочем положении, м, не более: длина, ширина, высота 13.2×18.02×7.5
Диаметр дымовой трубы, мм 1000
Высота дымовой трубы, м 31
Количество дымовых труб, шт 2
В данной таблице представлена базовая комплектация модульной котельной МКУ 12, точная комплектация и стоимость модульной котельной определяется после заполнения

опросного листа

(после заполнения отправить на электронную почту sb@kvzr.ru для обработки)

Промышленная котельная модульная 12 мВт с ГВС характеристики и чертеж

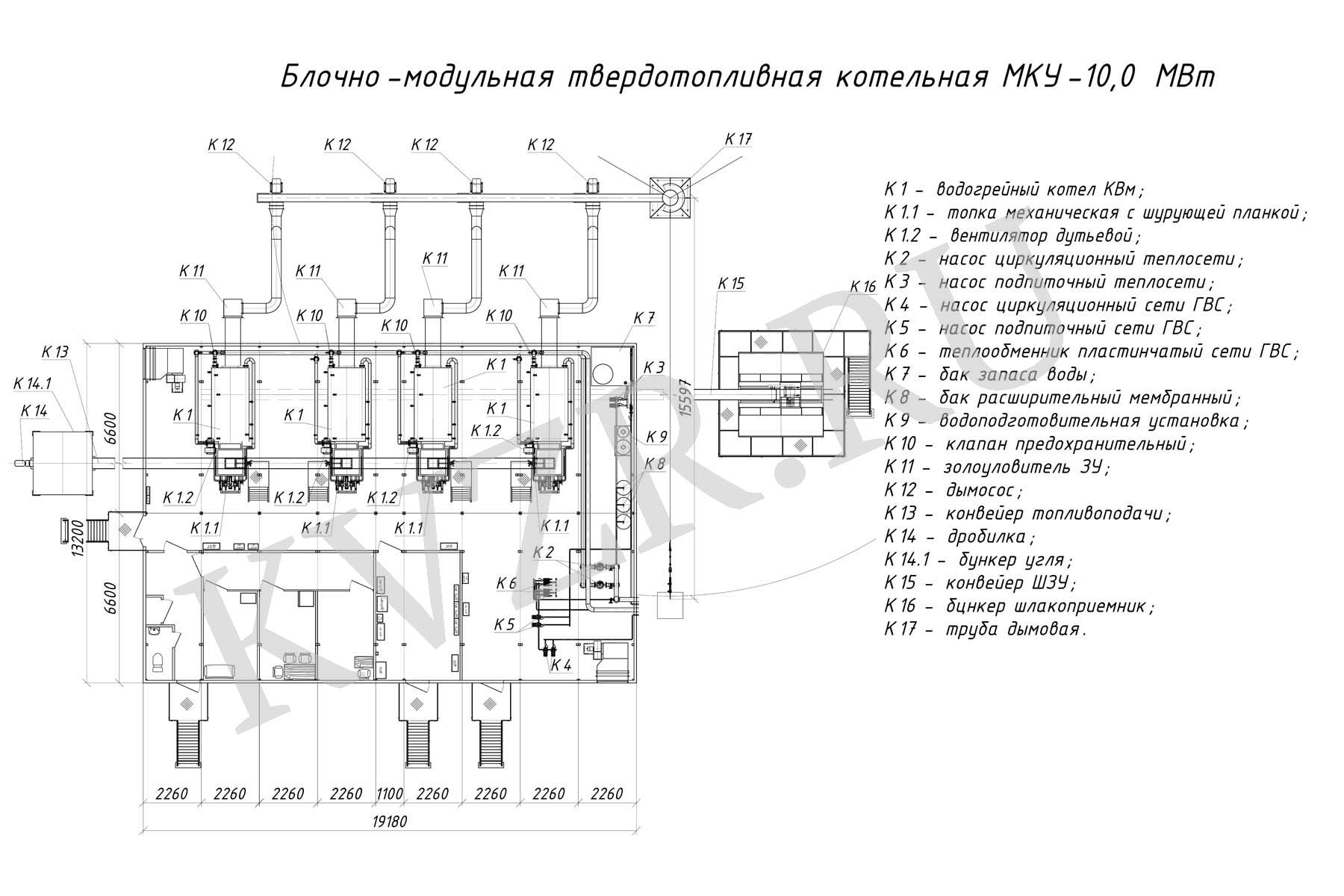

Чертеж модельной котельной отопления с ГВС мощностью 12 мВт приведен на рисунке. В данном типовом решении запроектировано 4 котла мощностью по 3 МВт, один работает в резерве, имеются бытовые помещения для персонала котельной и санузел, предусмотрена электрощитовая. ГВС рассчитан только на работу в отопительный сезон.

Чертеж котельной модульной 12 МВт с ГВС

Технические характеристики модульной котельной установки 12 мВт с ГВС


Наименование Модульная котельная 12 мВт с ГВС
Тип котельной по типу теплоносителя Водогрейная
Общая установленная тепловая мощность, МВт 12
Категория котельной по надежности теплоснабжения II
Расчетная тепловая мощность котельной, МВт 12
Установленные котлы, марка КВм-3,0
Количество котлов 4
Наличие ГВС (подогрев воды для горячего водоснабжения) Да
Наличие бытовых помещений Да
Вид топлива, основной Твердое топливо, каменный и бурый уголь
Расход топлива расчетный, кг/ч 2376
КПД не менее, % 80
Диапазон регулирования, % 25-107
Температура исходной воды, не менее С° 5
Температура перед котлом, не менее С° 70
Температура на выходе из котельной в тепловые сети, не более С° 95
Температура на выходе из котельной в тепловую сеть ГВС, не более С° 65
Максимальное рабочее давление воды, не более МПа 0.6
Исходная вода из хозяйственно питьевого водопровода:давление на входе в котельную, МПа, не менее 0.1
Расход исходной воды, т/ч, не более 33
Расход подпиточной воды, т/ч, не более 32
Время растопки, ч., не более 1
Напряжение присоединяемой электросети, В 380/220
Установленная мощность электроприемников, кВт (точный расчет после проектирования) 252,6
Рабочая мощность электроприемников, кВт (точный расчет после проектирования) 199,05
Время срабатывания защитных устройств, с, не более 2
Категория котельной по надежности электроснабжения I
Габариты здания котельной в рабочем положении, м, не более: длина, ширина, высота 13.2×19.18×7.5
Диаметр дымовой трубы, мм 1000
Высота дымовой трубы, м 31
Количество дымовых труб, шт 2

ООО Котельный завод "РЭП" имеет более 10 типовых проектов модульных котельных МКУ на 12 МВт, на сайте мы представили только 2, если вас заинтересовало наше предложение - звоните, мы изготовим котельную по вашему заданию. Переработка типовых проектов под индивидуальное задание производится на заводе бесплатно. Мы детально проанализируем ваши задачи на отопление и ГВС и предложим вам самый оптимальный вариант по комплектации. Цена модульной котельной 12 МВт зависит от наличия ГВС, бытовых помещений, резервирования основного и вспомогательного оборудования, режима работы, характеристик автоматики и многих других праметров. При согласовании технического задания, мы предложим вам самый дешевый вариант, удовлетворяющие ваши потребности и соответсвующий всем требованиям ГОСт и СП..

Описание модульной котельной установки МКУ 12 мВт

  • Водогрейная котельная модульная 12 мВт на твердом топливе рассчитана на устойчивую работу при воздействии температуры окружающего воздуха от -50 °C до +50 °C и относительной влажности до 90 %.
  • Твердотопливная модульная котельная в зависимости от проекта может быть выполнена по одноконтурной либо двухконтурной схеме, с установкой пластинчатых теплообменников.
  • В соответствии с категорией котельной производится резервирование котельного и вспомогательного оборудования.
  • Регулирование теплопроизводительности котельной осуществляется включением - отключением водогрейных котлов, изменением расхода топлива.
  • Сетевая вода системы отопления через обратную линию поступает в котельную через грязевой фильтр. Сетевыми насосами вода подаётся в водогрейные котлы, в которых происходит её нагрев и далее подаётся потребителю. Параметры теплоносителя 70-95 °C. Подпитка сети осуществляется исходной водой при падении давления в обратной линии и прекращается при повышении давления до 0.3 МПа. Для подпитки используется исходная вода с температурой +5 - +10 °С, давлением не менее 0.3 МПа. Для исключения перебоев в водоснабжении возможна поставка бака резерва исходной или подпиточной воды. В случае выполнения котельной по двухконтурной схеме устанавливается дополнительная группа насосов котлового контура.
  • Водоподготовка модульной тепловой котельной 12 мВт может осуществляться различными способами, в зависимости от качества исходной воды. Для предварительной очистки воды от механических примесей, взвешенных абразивных частиц и защиты оборудования вода в модульную котельную подаётся через грязевой фильтр.
  • Отопление котельного зала модульной котельной обеспечивается тепловыделениями от котлов, газоходов, трубопроводов. Отопление бытовых помещений производится водяными радиаторами.
  • Вентилирование помещений модульной котельной производится системой приточно-вытяжной вентиляции с механическим побуждением. Удаление избытка воздуха из помещения производится через дефлекторы, установленные на крыше здания котельной.
  • В соответствии с проектом котельная модульного типа мощностью 12 мВт оборудуется внутренними сетями хозяйственно-питьевого холодного, горячего водопроводов, бытовой и производственной канализацией, и системой отопления. Для обеспечения хозяйственно-бытовых нужд в помещении котельного зала установлена сантехническая мойка с подводом холодной и горячей воды. Возможно устройство сантехнического узла.

Раздевалка и душевая в котельной

  • Водоснабжение здания модульной котельной предусмотрено от проектируемого ввода холодной воды от наружной сети хозяйственно-питьевого водопровода предприятия.
  • Для контроля расхода исходной воды на вводе холодной воды установлен расходомер. На вводе электропитания установлен электросчётчик. На выходе теплоносителя из котельной предусмотрена установка теплосчетчика.
  • Степень автоматизации котельной выполняется в соответствии с проектом модульной котельной. Возможна регулировка насосного и тягодутьевого оборудования частотными приводами.
  • Для очистки дымовых газов устанавливаются золоуловители ЗУ. Для рассеивания продуктов сгорания угольного топлива в модульной котельной предусмотрена дымовая труба на растяжках, либо самонесущая.

Эксплуатация блочно модульной котельной 12 мВт на твердом топливе

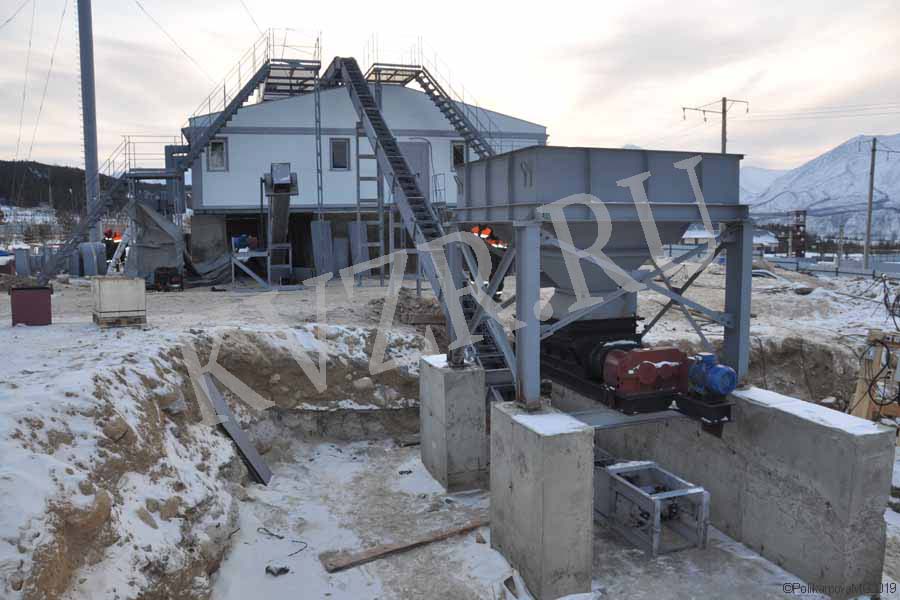

Подача топлива в помещение модульной котельной выполняется автоматическим способом с применением спецтехники. Бульдозером топливо загружается в приемный бункер. Из бункера уголь ссыпается в дробилку и переработнанный поступает на транспортер топливоподачи ТС-2-30. Транспортером топливо подается в накопительные бункеры топки ТШПМ.

Блочно модульная котельная 12 МВт на твердом топливе автоматизированая

Автоматическая модульная промышленная котельная 12 мВт может быть укомплектована угольным складом наружного расположения.

Для облегчения подачи топлива в котельный зал возможна поставка котельной модульного типа 12 мВт с угольным бункером. Загрузка угля в бункер может выполняется грейфером или скиповым подъемником СКИП.

Удаление шлака из топки котла ТШПМ производится механически, шурующая планка сбрасывает шлак в канал золошлакоудаления откуда транспотрет ТС-2-30 удаляет шлак в приемный шлаковый бункер или отвал. Далее самосвалами шлак вывозится за пределы котельной.

Монтаж модульной котельной 12 мВт

Автоматическая блочно модульная котельная установка МКУ 12 мВт поставляется транспортабельными блок модулями максимальной заводской готовности. Оборудование котельной установлено и обвязано в пределах каждого модуля. При этом оборудование и коммуникации не демонтируют, это позволяет сразу смонтировать котельную на фундамент и приступать к эксплуатации. Блок контейнера на время перевозки зашит фальш-стеной из металла - это исключает хищение дорогостоящего оборудования.

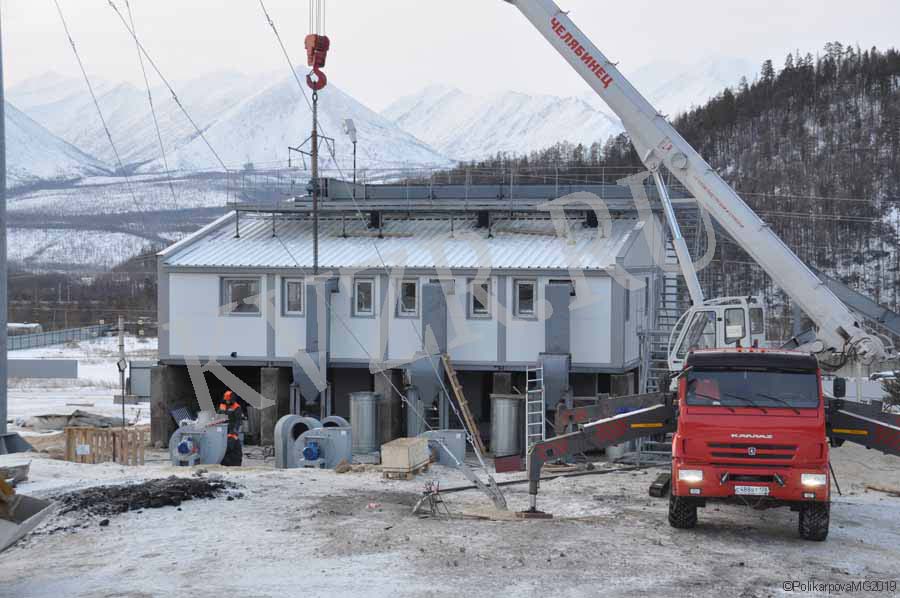

Монтаж модульной котельной 12 МВт

На месте монтажа блоки модульной котельной стыкуются в одно здание с помощью болтовых соединений, стыкуются трубопроводы, электрика и разъемы комплекта контрольно-измерительных приборов и автоматики. Производится установка дымовой трубы и газоходов, подводятся коммуникации (электричество, канализация, вода).

Документация на модульную котельную установку 12 мВт

  • паспорт модульной котельной установки;
  • паспорта на входящее в состав котельно-вспомогательное оборудование;
  • технические описания и инструкции по монтажу и эксплуатации модульной котельной;
  • проектная документация к модульной котельной выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию»
  • упаковочные листы;
  • сертификат на здание модульной котельной и все оборудование из комплекта поставки;
  • схемы строповки.

Пуско-наладка котельной

Поставка блочно модульной котельной 12 мВт

Поставка модульной котельной 12 мВт к месту монтажа осуществляется автотранспортом, ж/д платформах, водным транспортом. Мы работаем по всей России и Казахстану. Удобное расположение нашего завода в самом центре Сибири, на границе с республикой Казахстан делает транспортные расходы до вашего объекта минимальными во всех направлениях.

Купить модульную котельную 12 мВт

Для того, чтобы купить модульную котельную 12 мВт, вы можете сделать заявку на наш официальный сайт или позвонить в отдел сбыта в г Барнаул по телефону (38-52) 29-97-41 (42), заполнить опросный лист, либо оформить заявку он-лайн.  Мы производим и поставляем модульные котельные по Сибири, в город  Москва, по всей России и в республике Казахстан. Наши менеджеры дадут консультацию по выбору котельной и рассчитают стоимость доставки до вашего региона и населенного пункта.

Наш завод имеет возможность осуществлять продажу модульных котельных в лизинг.

Также предлагаем вам выполнить проект реконструкции котельной.

География поставки товара

поставляется в следующие регионы и города России и Казахстана.

Показать города доставки

Похожие товары
В избранное
Сравнить
Водогрейная модульная котельная установка МКУ мощностью 10 МВт на твердом топливе угле
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Водогрейная модульная котельная установка МКУ мощностью 9 МВт на твердом топливе угле
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Водогрейная модульная котельная установка МКУ мощностью 8 МВт на твердом топливе угле
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Водогрейная модульная котельная установка МКУ мощностью 7 МВт на твердом топливе угле
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
В избранное
Сравнить
Водогрейная модульная котельная установка МКУ мощностью 6 МВт на твердом топливе угле
  • Удобно оплатьть
  • Удобно доставить
  • Удобно найти
Вы смотрели
Позвоните мне
Жду звонка
Отправляя свои личные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Хочу скидку

Вы можете получить скидку на товар, чтобы узнать подробно, оставьте ваш номер телефона, и наш менеджер свяжется с вами в ближайшее время.

Жду звонка
Отправляя свои личные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Написать нам
Жду звонка
Отправляя свои личные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Искать в
Искать
