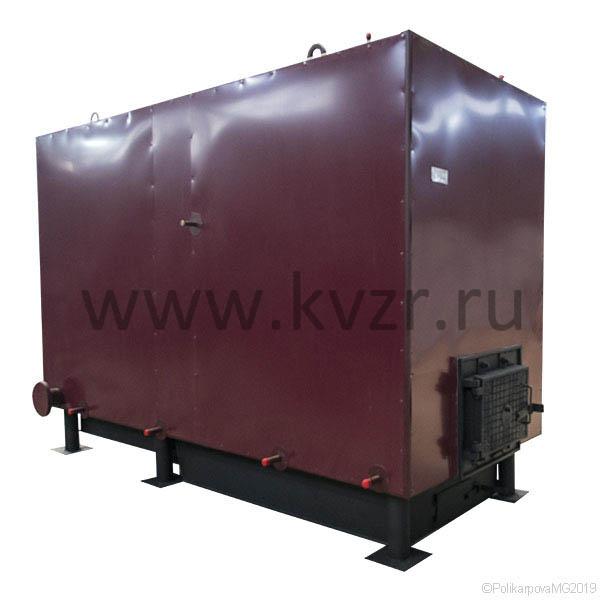

Котел КВр 2

Устройство и принцип работы угольного котла КВр-2

Основным элементом отопительного котла КВр-2 мощностью 2 МВт на угле является блок котла с ручной топкой. Блок котла представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры, топочного полотна  и конвективной поверхности нагрева.

Топочная камера промышленного котла КВр-2 состоит из труб. Топочное полотно выполнено в виде неподвижных чугунных колосников. Под топочным полотном расположен дутьевой короб для подачи воздуха под слой топлива. Поверхность нагрева состоит из змеевиковых пакетов. Над конвективной частью расположен люк для осмотра и чистки. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

• Теплоизоляция блока котлоагрегата КВр-2 выполнена из теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного стального проката.
• Отвод газов производится через газоход, расположенный в верхней части задней стенки котла.
• Для управления работой котла КВр-2, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры.
• Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.
• Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла КВр-2.
• Предохранительный и обратный клапана служат для предотвращения повреждения трубной системы при превышении давления в котле.
• Воздух на горение подаётся  под слой топлива с помощью дутьевого вентилятора.
• Регулирование подачи воздуха осуществляется шибером.
• Отвод дымовых газов производится с помощью дымососа.
• Топливо в топку подаётся вручную через топочную дверь и сжигается на топочном полотне.
• Зола удаляется вручную через дверцу зольника.

Преимущества промышленного котла КВр-2:

• большой объём топочной камеры для максимальной загрузки топлива;
• высокие скорости теплоносителя для предотвращения накипи;
• конвективная поверхность с эффектом самоочистки;
• малые габариты.

Подключение стального котла КВр-2

Подключение и монтаж водогрейного угольного котла КВр-2 производится по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения твердотопливного котла КВр-2:

Все котельно-вспомогательное оборудование для подключения котлоагрегата КВр-2 вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пусконаладке котельных.

Комплект поставки отопительного котла КВр-2

Котел стальной водогрейный КВр 2 твердотопливный поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой ОУР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт. Котел КВр-2 работает без вентилятора.

Кроме того, промышленные котлы КВр-2 на твердом топливе могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку-марка котла КВр-1 ТТ).

Дополнительная комплектация

Автоматика угольного водогрейного котла КВр 2 - подбирается по техзаданию.

Твердотопливный котел КВр 2 работает с ДН 8 при сжигании каменного и бурого угля, но без дутьевого вентилятора. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 2,15 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8.

Безопасность промышленного котла

Безопасная эксплуатация отопительного котла обеспечивается выполнением требований:

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок
• Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки».

Водогрейный угольный котел КВр-2 с колосниками должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Гарантии изготовителя

На заводе изготовителе производственный котел КВр-2 с колосниками подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации водогрейного котла 10 лет.

Сертификат соответствия для котла мощностью 2 МВт и температурой 115 градусов имеет соответствие техническим регламентам ТР ТС 010, ТР ТС 032 и ТР ТС 016.
