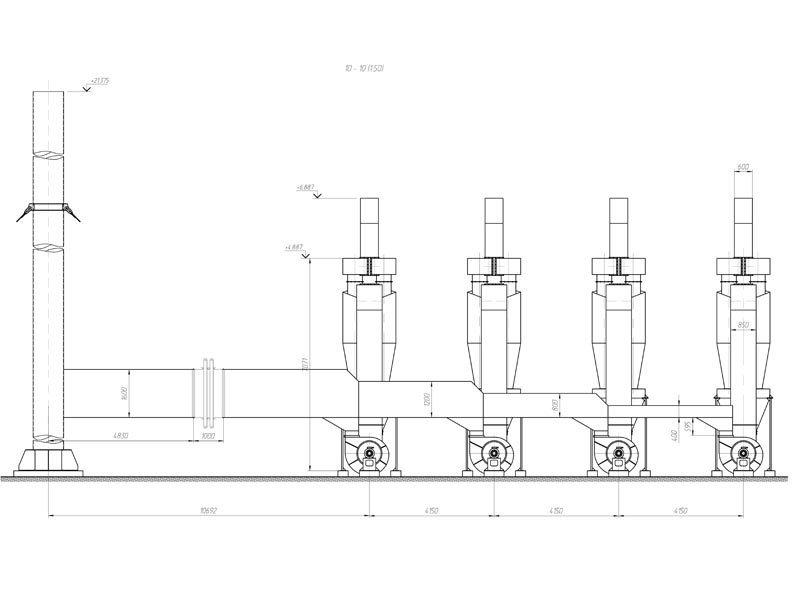

Тепломеханическая часть модульной котельной

К тепломеханической части относятся: теплоэнергетическое оборудование, расположенное внутри котельной; трубопроводы с арматурой (запорной, регулирующей, предохранительной) и контрольно-измерительные приборы.

При ознакомлении с устройством и принципом работы тепломеханической части котельной необходимо пользоваться тепловой схемой.

Движение воды в сетевом контуре котельной осуществляется следующим образом:

• вода сетевая обратная поступает из теплосети по трубопроводу через фильтр сетчатый, первичный преобразователь расхода теплосчетчика, на два насоса сетевого контура (один насос резервный);
• насосами по трубопроводу вода подается в пластинчатые теплообменники теплосети, где нагревается до необходимой температуры;
• вода через первичный преобразователь расхода поступает в теплосеть на отопление;
• отбор воды на собственные нужды котельной осуществляется из трубопровода;
• вода по трубопроводу отбора подается к установкам для подогрева приточного воздуха;
• обратная вода по трубопроводу отбора возвращается в циркуляционный трубопровод, перед насосами.

Движение воды в котловом контуре котельной осуществляется следующим образом:

• вода котловая обратная поступает из теплообменников теплосети по трубопроводу на четыре насоса К3 котлового контура (один насос резервный);
• насосами по трубопроводу вода подается в котлы где нагревается до необходимой температуры;
• по трубопроводу вода подается в теплообменники теплосети;
• часть нагретой воды поступает в два пластинчатых водо-водяные теплообменника для подогрева воды на ГВС;
• часть котловой воды поданной на нагрев воды на ГВС после прохождения и охлаждения в пластинчатых водо-водяных теплообменниках подается в обратный трубопровод, перед насосами.

Движение воды в контуре ГВС осуществляется следующим образом:

• вода из сети ГВС обратная поступает по трубопроводу на два насоса К6 контура ГВС (один насос резервный);
• насосами по трубопроводу вода подается в пластинчатые водо-водяные теплообменники, где нагревается до необходимой температуры;
• нагретая вода в систему ГВС.

Температура воды сетевой прямой, поступающей в теплосеть на отопление, регулируется качественным методом за счет изменения подаваемого машинистом (кочегаром) топлива на горение изменяя интервал подачи топлива механической топкой или в ручную.

Для защиты котлов от превышения в них давления более, чем на 10 % рабочего давления (свыше 6,6 кг/см2) на трубопроводе установлены два предохранительных клапана (один из них - контрольный).

Исходная вода из бытового водопровода подается повышательным насосом через теплообменник, ВПУ-3, счетчик холодной воды, поплавковый клапан в бак запаса воды. Из бака запаса вода поступает на подпитку сетевого контура и котлового контура. Повышение давления подпиточной воды осуществляется с помощью группы насосов для сетевого контура (один насос резервный), котлового контура (один насос резервный). Подпитка контура ГВС осуществляется напрямую из водопровода через расходомер, магнитный активатор в трубопровод за насосами. При необходимости повышение давления подпиточной воды осуществляется с помощью группы насосов.

Часть холодной воды из трубопровода отводится к смесителю мойки и унитазу.

Часть сходной воды из бытового водопровода подается повысительными насосами через теплообменники, ВПУ-2 к питательным насосам паровых котлов Е- 1,0-0,9. От паровых котлов через общий паропровод, главную паровую задвижку пар подается потребителю. Пар подается потребителю безвозвратно.
