Модульная котельная 10,0

Основные преимущества модульной котельной установки

• индивидуальный проект модульной котельной - изготовление блочно модульной котельной необходимой мощности для отопления и горячего водоснабжения конкретного объекта;
• оптимальный подбор котельного оборудования - комплектация согласовывается с заказчиком (оборудование как отечественного, так и зарубежного производства);
• обеспечение автономной работы от централизованных сетей теплоснабжения;
• возможность многократного монтажа и демонтажа котельной установки и её транспортировки;
• короткие сроки на монтаж и ввод в эксплуатацию модульной котельной установки.

Блочно модульная котельная установка 10 МВт включает:

• водогрейные котлы КВр-1,1 или КВм-1,1 либо КВм-1,4 (рабочие и резервные);
• насосное оборудование;
• теплообменное оборудование;
• водоподготовительное оборудование;
• запорную арматуру;
• золоуловители;
• дымовую трубу и систему газоходов;
• тягодутьевые машины;
• автоматику котельной;
• По желанию заказчика модульная котельная 10,0 может быть оборудована комнатой для оператора, душевой, уборной.

Блочно-модульная котельная 10 МВт. Технические характеристики

Блочно модульная котельная описание

Модульная котельная 10 МВт рассчитана на устойчивую работу при воздействии температуры окружающего воздуха от -50 °C до +50 °C и относительной влажности до 90 %.

Модульная котельная 10,0 в зависимости от проекта может быть выполнена по одноконтурной либо двухконтурной схеме, с установкой пластинчатых теплообменников.

В соответствии с категорией котельной производится резервирование котельного и вспомогательного оборудования.

Регулирование теплопроизводительности котельной осуществляется включением - отключением водогрейных котлов, изменением расхода топлива.

Сетевая вода системы отопления через обратную линию поступает в котельную через грязевой фильтр. Сетевыми насосами вода подаётся в водогрейные котлы, в которых происходит её нагрев и далее подаётся потребителю. Параметры теплоносителя 70-95 °C. Подпитка сети осуществляется исходной водой при падении давления в обратной линии и прекращается при повышении давления до 0,3 МПа. Для подпитки используется исходная вода с температурой +5 - +10 °С, давлением не менее 0,3 МПа. Для исключения перебоев в водоснабжении возможна поставка бака резерва исходной или подпиточной воды. В случае выполнения котельной по двухконтурной схеме устанавливается дополнительная группа насосов котлового контура.

Водоподготовка модульной котельной может осуществляться различными способами, в зависимости от качества исходной воды. Для предварительной очистки воды от механических примесей, взвешенных абразивных частиц и защиты оборудования вода в модульную котельную подаётся через грязевой фильтр.

Отопление котельного зала модульной котельной обеспечивается тепловыделениями от котлов, газоходов, трубопроводов. Отопление бытовых помещений производится водяными радиаторами.

Вентилирование помещений модульной котельной производится системой приточно-вытяжной вентиляции с механическим побуждением. Удаление избытка воздуха из помещения производится через дефлекторы, установленные на крыше здания котельной.

В соответствии с проектом модульная котельная оборудуется внутренними сетями хозяйственно-питьевого холодного, горячего водопроводов, бытовой и производственной канализацией, и системой отопления. Для обеспечения хозяйственно-бытовых нужд в помещении котельного зала установлена сантехническая мойка с подводом холодной и горячей воды. Возможно устройство сантехнического узла.

Водоснабжение здания модульной котельной предусмотрено от проектируемого ввода холодной воды от наружной сети хозяйственно-питьевого водопровода предприятия.

Для контроля расхода исходной воды на вводе холодной воды установлен расходомер. На вводе электропитания установлен электросчётчик. На выходе теплоносителя из котельной предусмотрена установка теплосчетчика.

Степень автоматизации котельной выполняется в соответствии с проектом модульной котельной. Возможна регулировка насосного и тягодутьевого оборудования частотными приводами.

Для очистки дымовых газов устанавливаются золоуловители ЗУ. Для рассеивания продуктов сгорания угольного топлива в модульной котельной предусмотрена дымовая труба на растяжках, либо самонесущая.

Блочно модульная угольная котельная с ручной подачей топлива

Подача топлива в помещение модульной котельной выполняется ручным способом с применением ручной тележки. Подача топлива в топки котлов выполняется так же ручным способом.

Вне помещения котельной возможно устройство топливного склада. Для облегчения подачи топлива в котельный зал возможна поставка модульной котельной с угольным бункером (с наружной загрузкой). Загрузка угля в бункер выполняется грейфером или иным механическим способом.

Шлакозолоудаление из топок котлов и помещения котельной выполняется ручным способом.

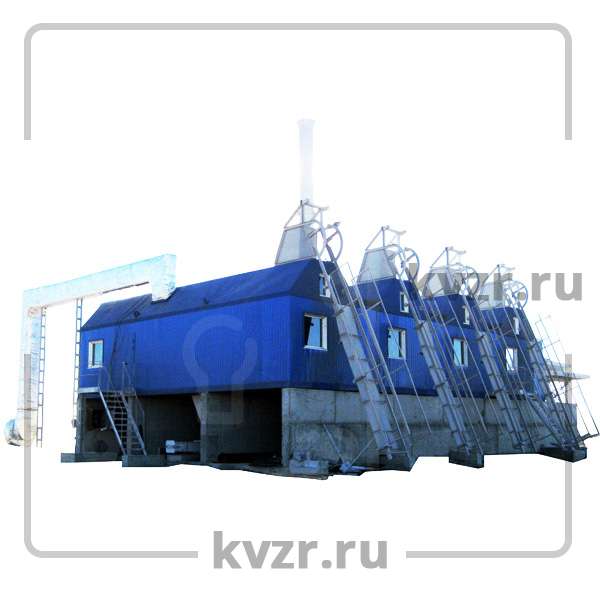

Модульные угольные котельные с механизированными топливоподачей и шлакоудалением

Система топливоподачи в механизированной модульной котельной состоит из дробилки, котловых бункеров, скребкового транспортера либо скиповых подъемников, топливного бункера. Загрузка котловых бункеров осуществляется транспортёром либо скипом. Выгрузка угля с транспортёра в котлы осуществляется через окна с шиберами в разгрузочные бункера котлов. Вход транспортеров топливоподачи в здание осуществляется через стену здания.

Система шлакозолоудаления состоит из скребкового транспортёра. Выгрузка шлака транспортёром из модульной котельной производится в отвал либо бункер шлакосборник.

Преимущества применения МКУ заключаются в возможностях быстрого монтажа и в значительной экономии энергоресурсов, за счет применения высокоэффективного отопительного оборудования.

Монтаж модульной котельной 10 МВт

Блочно модульная котельная 10,0 поставляется транспортабельными блок модулями максимальной заводской готовности. Оборудование котельной установлено и обвязано в пределах каждого модуля. При этом оборудование и коммуникации не демонтируют, это позволяет сразу смонтировать котельную на фундамент и приступать к эксплуатации. Блок контейнера на время перевозки зашит фальш-стеной из металла - это исключает хищение дорогостоящего оборудования.

На месте монтажа блоки модульной котельной стыкуются в одно здание с помощью болтовых соединений, стыкуются трубопроводы, электрика и разъемы комплекта контрольно-измерительных приборов и автоматики. Производится установка дымовой трубы и газоходов, подводятся коммуникации (электричество, канализация, вода).

Документация на модульную котельную 10,0

• паспорт модульной котельной установки;
• паспорта на входящее в состав котельно-вспомогательное оборудование;
• технические описания и инструкции по монтажу и эксплуатации модульной котельной;
• упаковочные листы;
• схемы строповки.

Транспортирование модульной котельной

Доставка модульной котельной к месту монтажа осуществляется автотранспортом, ж/д платформах, водным транспортом.

Купить модульную котельную 10,0

Для того что бы купить модульную котельную 10,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), заполнить опросный лист на модульную котельнуюлибо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
