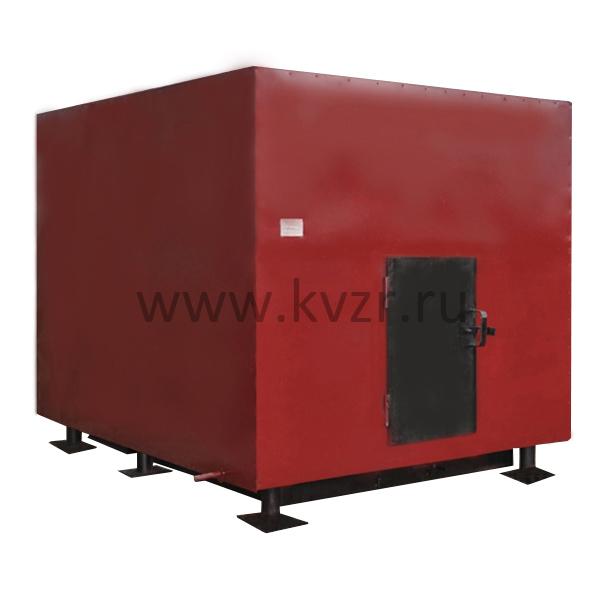

Водогрейный твердотопливный отопительный котел 1,4 Гкал (1,63 МВт)- это высокое КПД, оптимальная конструкция, компактные размеры, надежность, удобство в эскплуатации, низкие цены, всегда в наличии на складе.

Водогрейный котел КВ-1,4 (КВр-1,63, КВм-1,63) мощностью 1,4 Гкал (1,63 МВт), предназначен для получения горячей воды номинальной температурой на выходе из котла 95 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

В конструкции котла 1,4 (КВ-1,63) заложено:

• КПД свыше 80 %, минимальный расход топлива
• компактные размеры
• быстрый выход на номинальную мощность - 2-4 часа
• запас по мощности 15 %, сверх номинальной
• минимальные требования к качеству питательной воды
• удобные люки для очистки поверхностей нагрева
• заводская гарантия 2 отопительных сезона

Водогрейный котел 1,4 Гкал имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 1,4 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел 1,4 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел 1,4 Гкал изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Водогрейные котлы КВ 1,4 Гкал (1,63 МВт) выполнены моноблоком – блок котла и ручная топка (колосники чугунные или радиальной воздухораспределительной решетка).

Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку.

Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ.

В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

Котлы КВр-1,4, КВм-1,4 имеют два варианта поставки:

• блок котла в обшивке и изоляции;
• блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Водогрейный котел 1,4 (КВр-1,4) с ручной топкой. Конструкция водогрейных котлов с ручной топкой выполнена моноблоком – блок котла и ручная топка (колосники чугунные либо топка с радиальной воздухораспределяющей решеткой РВР). Под решеткой котельный блок имеет воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы. Топливо забрасывают равномерным слоем на колосники или РВР через загрузочное окно, закрывающееся топочной дверцей. Выгруз шлака также производят через топочную дверцу.

Водогрейный котел 1,4 (КВр-1,4) с ручной топкой с поворотными колосниками РПК. Котел с ручной топкой с опрокидывающими колосниками с задним либо предним выгрузом шлака. Конструкция данных котлов выполнена двухблочной; блок котла и ручная топка с опрокидывающимися колосниками. Блок котла и топка изготавливаются двумя блоками, стыкуемыми на монтаже. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

Водогрейный котел 1,4 (КВм-1,4) с топкой ТШПМ-2,0 устроен следующим образом. С фронта блока котла устанавливается топка; блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке.

Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке. Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

Водогрейный котел 1,4 Гкал (КВм-1,4) под забрасыватель ЗП-400 с РПК поставляется двумя блоками. Топочный блок и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подает скребковый транспортер топливоподачи или ленточный транспортер топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения.

Транспортирование водогрейных котлов 1,4 может осуществляться ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Комплект поставки водогрейных котлов 1,4

Котел стальной водогрейный 1,4 поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того котлы 1,4 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел 1,4 работает с ДН 6,3 с дв. 5,5/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,1 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел 1,4 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Водогрейный котел 1,4 Гкал (КВр-1,63 К/РВР, КВм-1,63 ШП). Технические характеристики.

Обозначение котла в соответствии с ГОСТ 30735-2001 -Котел КВр-1,63 К, Котел КВр-1,63 КБ, Котел КВм-1,63 КБ, Котел КВм-1,63 ШП.

Водогрейный котел 1,4 (КВр-1,4) с колосниковой решеткой и топкой РВР (КВр-1,63 К/РВР). Схема.

Водогрейный котел 1,4 (КВм-1,4) с механической топкой ТШПМ (КВм-1,63 ШП). Схема.
