Котел КВм-4

Устройство водогрейного котла КВм-4

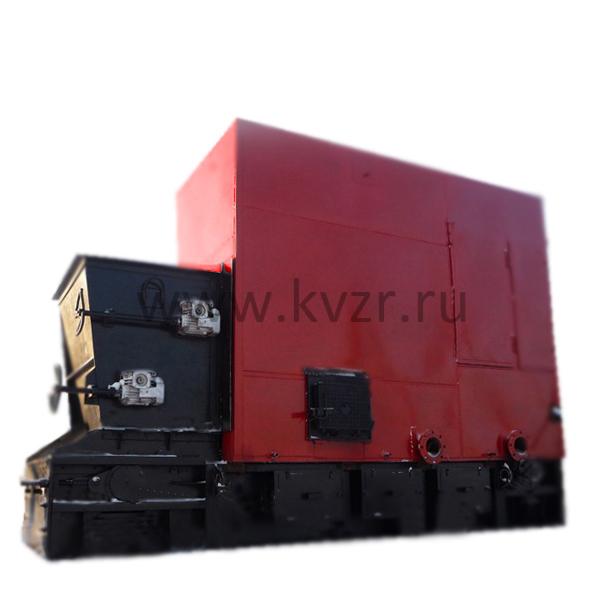

Водогрейный твердотопливный стальной отопительный котел КВм-4, мощностью 4,0 МВт (3,44 Гкал), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Блок водогрейного котла КВм 4 МВт (3,44 Гкал) представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке.

Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.

Твердотопливный котел КВм-4 с механической топкой устанавливается в котельных с механическим шлакоудалением и топливоподачей.

В зависимости от вида топки различают четыре вида конструкции котельного блока КВм-4:

• Котел 4,0 МВт (КВм-4) под забрасыватель ЗП-400 с поворотными колосниками РПК поставляется двумя блоками - топочный блок, механический забрасыватель и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подает скребковый транспортер топливоподачи или ленточный транспортер топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Сброс шлака в канал золошлакоудаления происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

• Котел КВм-4 под топку ТЛПХ-1,87/3,0. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

• Котел КВм-4 под топку ТЛЗМ 2,7/3,0 с пневмомеханическим забрасывателем ЗП-400. Блок котла устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер забрасывателя ЗП-400 подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛЗМ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

  Котел 4 под топку ТЛЗМ-1,87/3,0 спроектирован для реконструкции котельных с водогрейными котлами типа ДКВР и КЕ, работающих в водогрейных режимах. При установке даной модели водогрейного котла 4,0 производятся минимальные измениения в строительных сооружениях, фунтаментах и системах топливоподачи и шлакоудаления существующей котельной.

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВм 4 работает с ДН 9 с дв. 15/1500 при сжигании каменного и дымососом ДН 10 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел КВм 4 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Транспортирование котлов КВм-4

Транспортирование котлов может осуществляться - ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Купить котел КВм 4 с топкой ТЛЗМ-2,7/3,0

Для того что бы купить котел КВм 4,0 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
