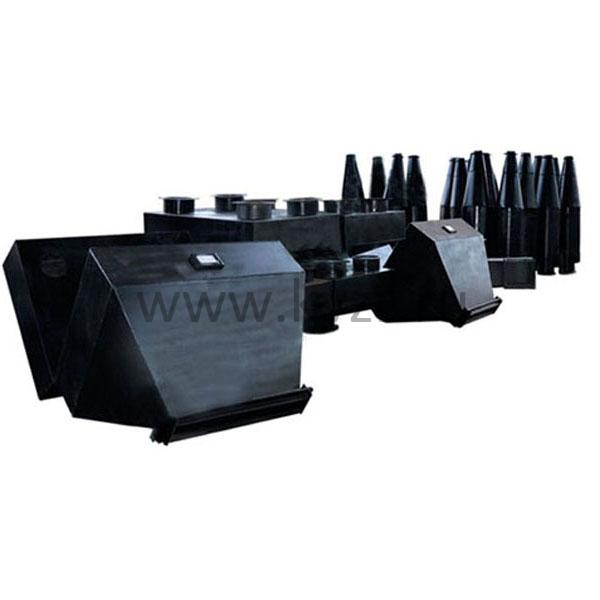

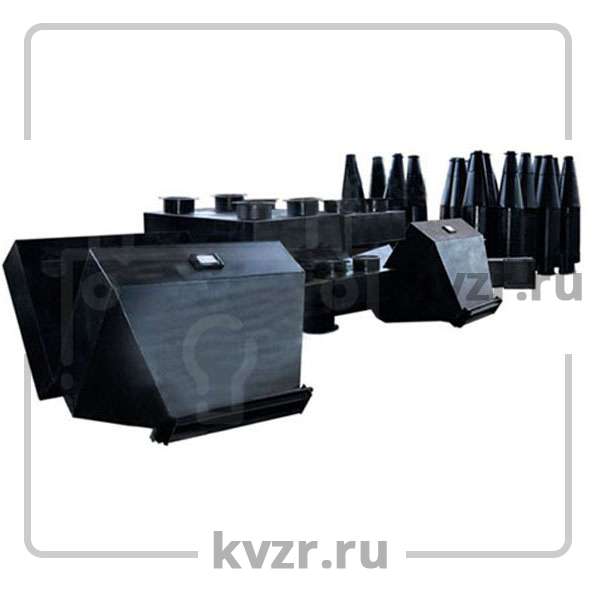

Циклон ЦН-15-900-2СП

Применение циклонов ЦН-15-900-2СП

Циклоны ЦН-15-900-2СП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклон ЦН-15-900-2СП (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Также циклоны типа ЦН используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности. Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов типа ЦН-15-900-2СП не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

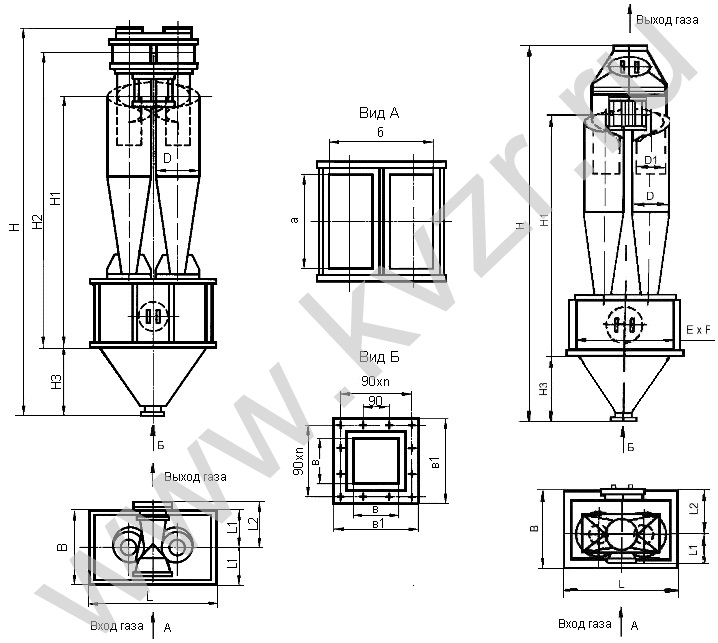

Конструкция циклонов ЦН-15-900-2СП

Исходя из производительности по газу и условий применения циклонов пылеуловители изготавливают одиночного исполнения (внутренний диаметр ЦН 15 составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН (пылеуловители) могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Циклоны ЦН в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны ЦН-15 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН-15-900-2СП бывают с камерой очищенного газа (циклон с видом "улитки" или с видом сборника), а одиночные циклоны существуют только в форме "улитки".

Бункеры циклонов ЦН-15-900-2СП делаются в форме пирамиды.

Во время работы циклонов ЦН-15-900-2СП должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН-15-900-2СП, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конфигурация циклона ЦН-15-900-2СП рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Рекомендации по использованию циклонов типа ЦН-15-900-2СП

Для увеличения срока эксплуатации циклонов ЦН-15-900-2СП, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН-15-900-2СП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона

Условное обозначение циклонов ЦН-15-900-2СП

Ц - обозначение циклона

Н - обозначение конструкции НИИОгаза

15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)

900 - внутренний диаметр цилиндрической части циклона ( в мм.)

2 - количество циклонов в группе

С - камера очищенного газа - сборника

П - пирамидальная форма бункера

Основные параметры циклонов ЦН-15-900-2СП

• Температура очищаемого газа, °С не более 400
• Давление (разрежение), кПа (кгс/м2) не более 5 (500)
• Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей не более 1000

для среднеслипающихся пылей 250

• Коэффициент гидравлического сопротивления:

со сборником - 182
